Weidmüller PV Next Stringbox 2 MPP 1100V Typ II MC4-Evo 2
Art.-Nr.: BS-001333·EAN: 4064675604051
- 2 MPP-Tracker mit je 2 Eingängen/1 Ausgang — String-Kombinierung spart Installationskabel
- Überspannungsschutz Typ II — Gesamtableitstrom 50 kA (8/20 µs), Schutzpegel ≤ 3,8 kV
- IP65 & IK08 — witterungsbeständig für Außenmontage in geschütztem Außenbereich
- Stäubli MC4-Evo 2 Stecker — kompatibel mit TÜV 2 Pfg1169/08.07 Solarkabeln (2,5–16 mm²)
- 5 Jahre Herstellergarantie — langfristige Investitionssicherheit
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails

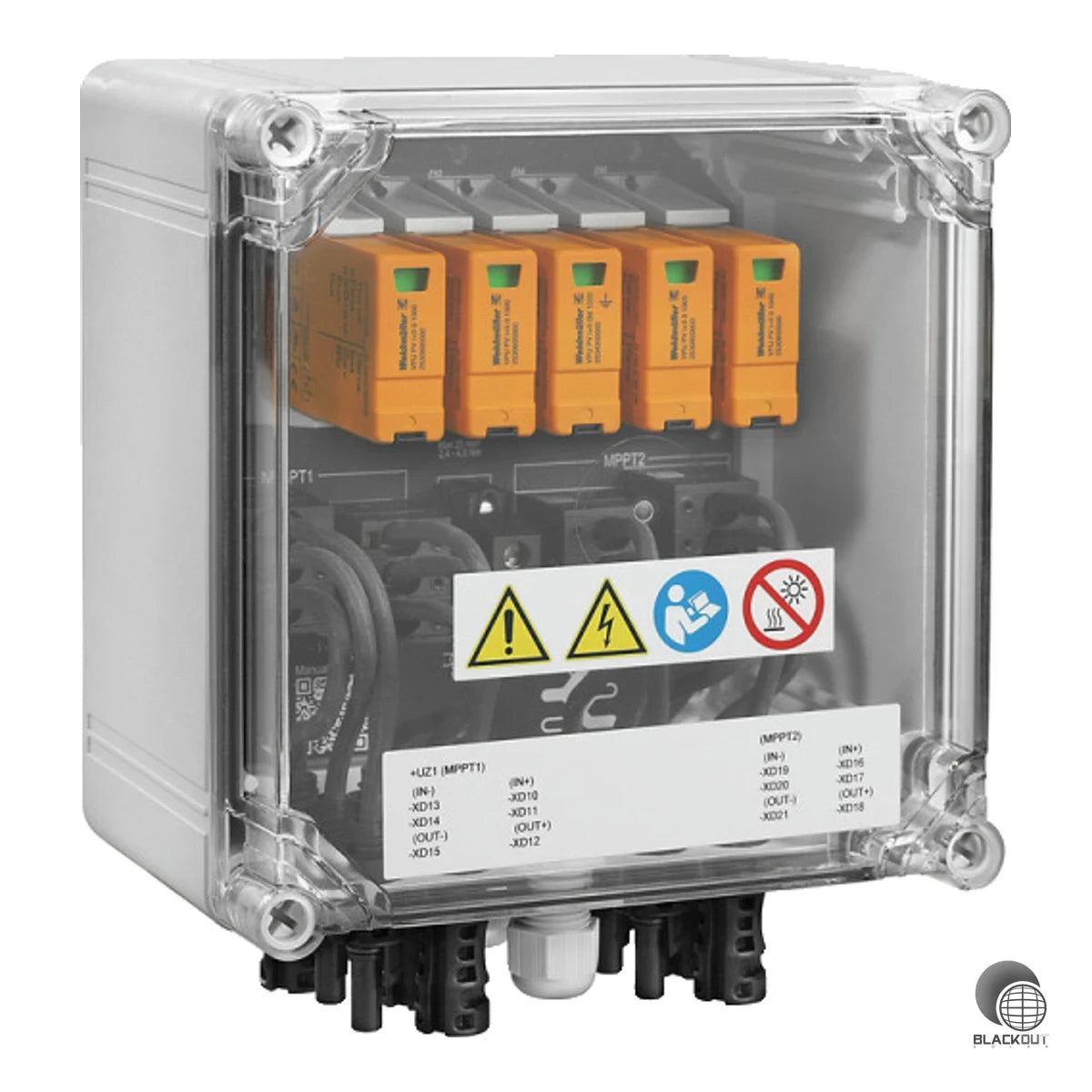

Dieser Generatoranschlusskasten der PV Next Serie von Weidmüller kombiniert Strings und schützt den Wechselrichter vor Überspannungen – ideal für Anlagen mit 2 MPP-Trackern.
• 2 MPP-Tracker mit je 2 Eingängen und 1 Ausgang via Stäubli MC4-Evo 2
• Bemessungsspannung: 1.100 V DC, max. 45 A pro MPP
• Überspannungsschutz Typ II: Gesamtableitstrom 50 kA (8/20 µs), Schutzpegel ≤ 3,8 kV
• Schutzklasse II, IP65, IK08 – für den geschützten Außenbereich zugelassen
• Einsatztemperatur: -40 bis +50 °C, Gehäuse aus glasfaserverstärktem Polyester
Geeignet für professionelle Installateure und Anlagenbauer, die bei der Installation durch String-Kombinierung Kabel einsparen möchten. Wandmontage über 4 Montagefüße, RoHS-konform, 5 Jahre Garantie.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten 2 MPP
- 4x Montagefuß
Technische Daten
| Breite | 200 mm |
| Höhe | 236 mm |
| Tiefe | 132 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 4 |
| Gewicht | 2.148 kg |
| Bemessungsspannung DC | 1100 V |
| Anzahl MPP-Tracker | 2 |
| Eingänge pro MPP | 2 |
| Ausgänge pro MPP | 1 |
| Max. Strom pro MPP | 45 A |
| Schutzklasse | II |
| Überspannungsschutz Anforderungsklasse | Typ II |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Nennableitstrom In (8/20 µs) | 20 kA |
| Max. Ableitstrom (8/20 µs) | 40 kA |
| Schutzpegel Up (+/-) | ≤ 3.8 kV |
| Steckertyp | Stäubli MC4-Evo 2 |
| Leiteranschlussquerschnitt min. | 2.5 mm² |
| Leiteranschlussquerschnitt max. | 16 mm² |
| Gehäusematerial | Glasfaserverstärktes Polyester, Polycarbonat |
| Montageart | Wandmontage, 4 Schrauben |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Zulassungen | EN 61439-2, IEC 61439-2 |
| Norm Überspannungsschutz | EN 61643-31 |
| Garantie | 5 Jahre |
| Luftfeuchtigkeit | 5–95 % (keine Betauung) |
| Artikelnummer | BS-001333 |
| EAN / GTIN | 4064675604051 |
