Moderne Solartechnik trifft auf intelligenten Energiespeicher

Mit dem Hoymiles HiBattery 4020 X + Jolywood Niwa JW-HD96N-R2 460 W erhältst du ein hochwertiges Solar-Set aus leistungsstarkem bifazialem Glas-Glas Solarmodul und einem modernen 4,02-kWh-LiFePO₄-Energiespeicher mit integriertem Wechselrichter.

Das Set kombiniert die effiziente N-Type TOPCon-Technologie des Jolywood Solarmoduls mit der intelligenten Speichertechnologie von Hoymiles. Die erzeugte Solarenergie kann direkt genutzt und überschüssige Energie im 4,02-kWh-Speicher zwischengespeichert werden.

Der HiBattery 4020 X verfügt über vier integrierte MPPT-Tracker und kann PV-Module direkt aufnehmen. Dadurch ist kein zusätzlicher PV-Wechselrichter erforderlich. Das System ist modular aufgebaut und kann bei steigendem Energiebedarf auf bis zu 16,08 kWh Speicherkapazität erweitert werden.

Das Ergebnis ist eine kompakte und zukunftsfähige Lösung für alle, die ihren selbst erzeugten Solarstrom möglichst effizient nutzen und ihre Eigenversorgung erhöhen möchten.

Deine Vorteile mit diesem Solar-Set

• 4,02 kWh LiFePO₄-Speicher für die Speicherung von Solarstrom
• 2.500 W maximale Ausgangsleistung des HiBattery 4020 X
• 4 integrierte MPPT-Tracker
• Bis zu 4.000 W PV-Eingangsleistung am HiBattery
• 460 Wp Jolywood N-Type TOPCon Solarmodul
• Bifaziale Glas-Glas-Technologie für zusätzliche Energieerträge von der Modulrückseite
• 23,0 % Modulwirkungsgrad
• Modernes Full-Black-Design
• LiFePO₄-Technologie mit mindestens 8.000 Ladezyklen bei 70 % SOH
• Speicher auf bis zu 16,08 kWh erweiterbar
• Integriertes Batteriemanagementsystem
• IP66 beim HiBattery
• WLAN und Bluetooth zur Überwachung
• Kompaktes Plug-and-Play-Konzept
• 10 Jahre Garantie auf den HiBattery 4020 X
• Ideal für neue PV-Systeme und zur Erweiterung der eigenen Solarstromversorgung

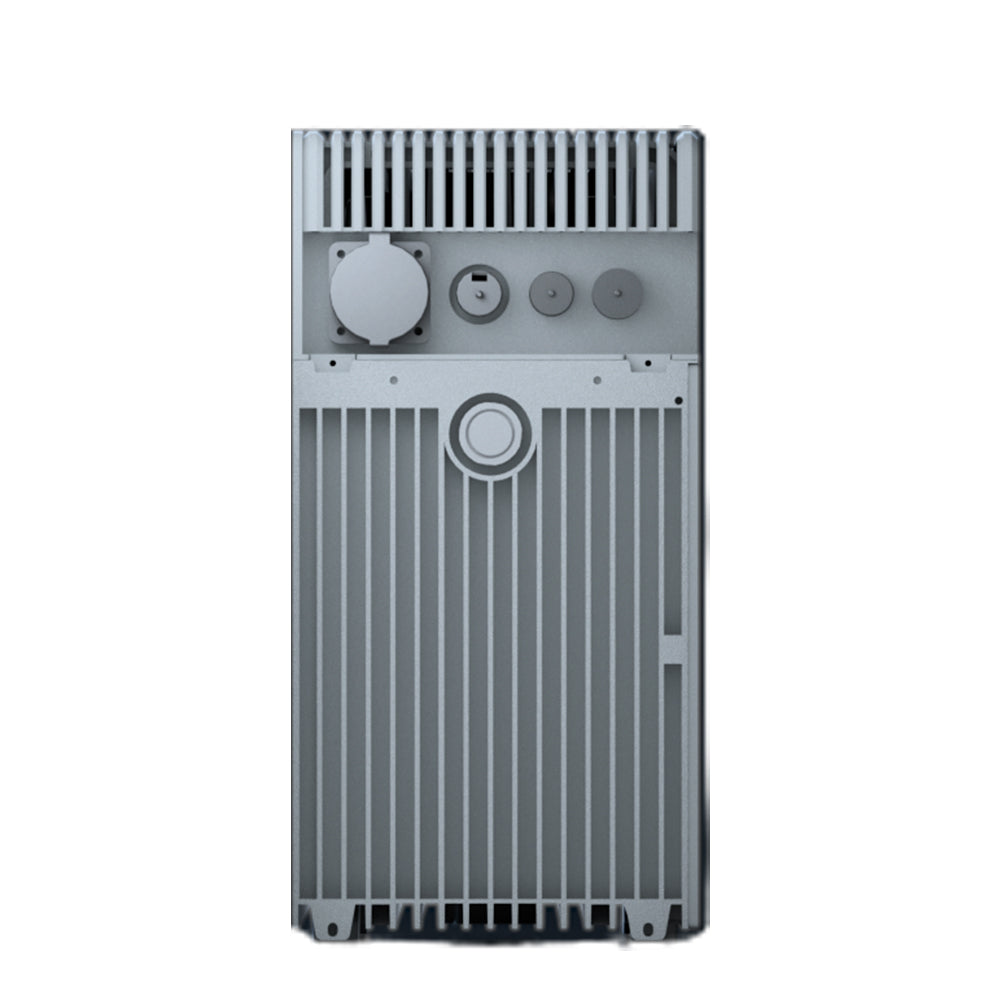

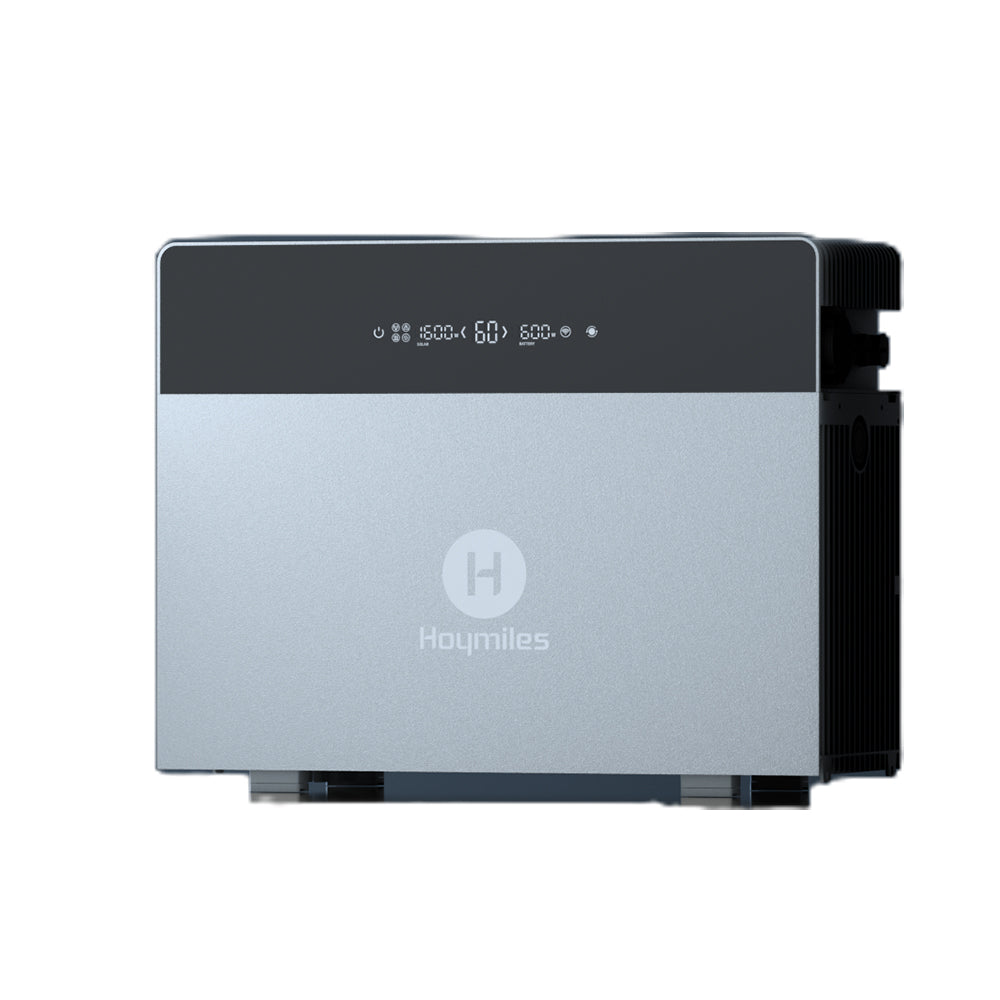

1. Hoymiles HiBattery HB-4020-X – 4,02 kWh Energiespeicher

Herzstück des Sets ist der Hoymiles HiBattery HB-4020-X. Der kompakte All-in-One-Speicher vereint Batterie, Wechselrichter und MPPT-Technologie in einem Gerät.

Die integrierte 4,02-kWh-LiFePO₄-Batterie speichert überschüssige Solarenergie und stellt sie zu einem späteren Zeitpunkt wieder zur Verfügung – beispielsweise am Abend oder in der Nacht.

Dank der integrierten vier MPPT-Eingänge können Solarmodule direkt mit dem HiBattery verbunden werden.

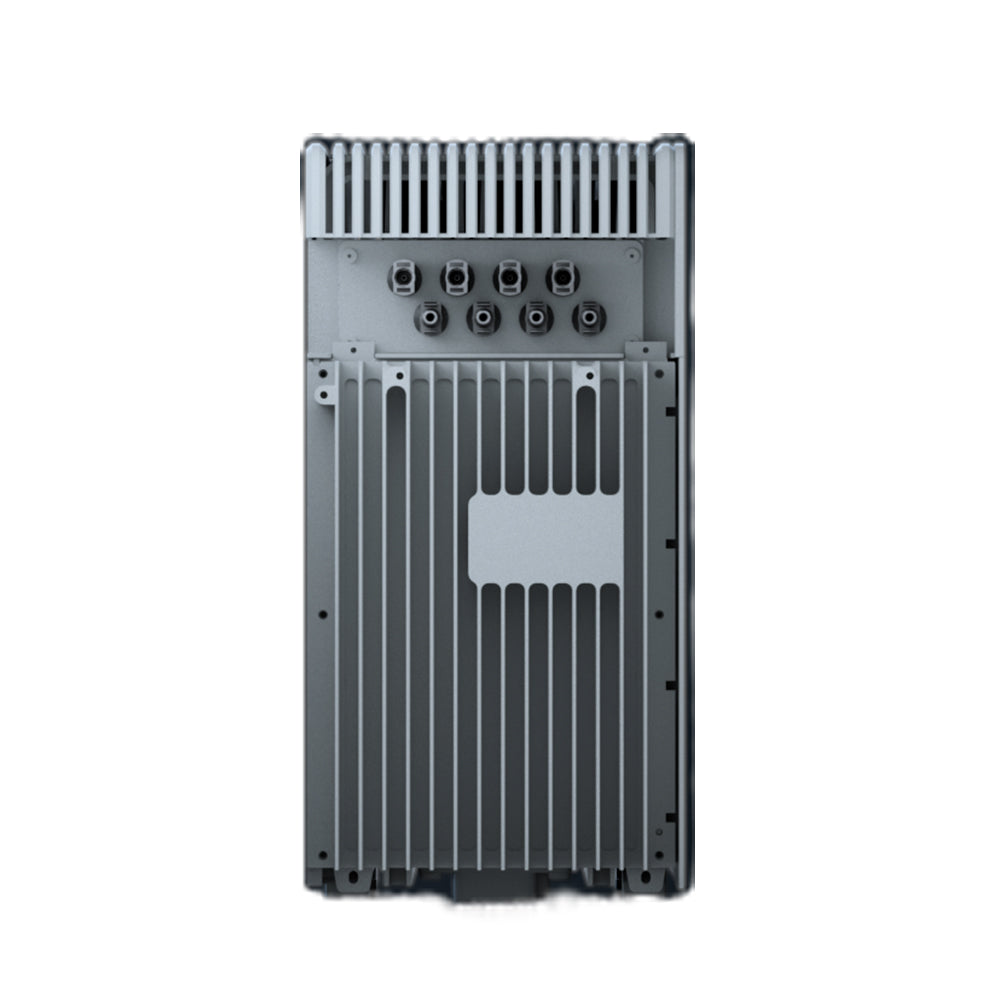

4 MPPT für flexible Solaranlagen

Der HiBattery 4020 X besitzt 4 unabhängige MPPT-Eingänge. Jeder Eingang unterstützt bis zu 1.000 W PV-Leistung. Insgesamt sind damit bis zu 4.000 W PV-Eingangsleistung möglich.

Das bietet bei einer späteren Erweiterung des Systems viel Flexibilität und ermöglicht die Anbindung verschiedener Modulfelder.

Für das hier angebotene Set ist zunächst ein Jolywood 460-W-Modul enthalten.

2. Jolywood Niwa JW-HD96N-R2 – 460 W Full Black

Das enthaltene Jolywood Niwa JW-HD96N-R2 460 W ist ein modernes Hochleistungs-Solarmodul mit N-Type TOPCon-Zelltechnologie.

Mit einer Leistung von 460 Wp und einem Modulwirkungsgrad von bis zu 23,0 % bietet das Modul eine hohe Leistung auf vergleichsweise kompakter Fläche.

Das elegante Full-Black-Design macht das Modul besonders attraktiv für Wohnhäuser, bei denen neben der technischen Leistung auch eine hochwertige Optik gefragt ist.

Bifaziale Glas-Glas-Technologie

Das Jolywood-Modul ist bifazial ausgeführt. Es kann daher nicht nur die direkte Sonneneinstrahlung auf der Vorderseite nutzen, sondern auch zusätzliches Licht auf der Rückseite in elektrische Energie umwandeln.

Wie hoch der zusätzliche Ertrag ausfällt, hängt unter anderem von Montageart, Untergrund, Einstrahlungsbedingungen und der Lichtreflexion auf der Modulrückseite ab.

Die Bifazialität des Moduls beträgt 80 %.

Besonders interessant ist diese Technologie bei Installationen, bei denen auch die Rückseite des Moduls ausreichend Licht erhält.

N-Type TOPCon Technologie

Die moderne N-Type TOPCon-Technologie ermöglicht eine hohe Moduleffizienz und eine leistungsfähige Solarstromerzeugung.

Das Jolywood JW-HD96N-R2 erreicht in der 460-W-Version:

• 460 Wp maximale Leistung
• 23,0 % Modulwirkungsgrad
• 30,34 V MPP-Spannung
• 15,16 A MPP-Strom
• 35,31 V Leerlaufspannung
• 16,00 A Kurzschlussstrom
• 80 % Bifazialität

Damit eignet sich das Modul hervorragend als leistungsstarker Bestandteil moderner PV-Systeme.

Glas-Glas-Aufbau für hohe Robustheit

Das Jolywood-Modul verfügt über eine Glas-Glas-Konstruktion. Die beidseitige Glasabdeckung bietet eine robuste Basis für den langfristigen Einsatz im Außenbereich.

Das Modul ist für einen weiten Temperaturbereich von -40 °C bis +85 °C ausgelegt.

Die maximale Systemspannung beträgt 1.500 V DC.

Leistungsstarker Energiespeicher für mehr Eigenverbrauch

Solarstrom wird häufig genau dann erzeugt, wenn im Haushalt vergleichsweise wenig Energie benötigt wird.

Mit dem HiBattery 4020 X kann überschüssige Solarenergie gespeichert und später genutzt werden.

So lässt sich der tagsüber erzeugte Solarstrom beispielsweise am Abend für typische Haushaltsverbraucher verwenden.

Der Speicher besitzt eine Kapazität von:

4,02 kWh

und kann mit zusätzlichen HiBattery-Batteriemodulen auf bis zu:

16,08 kWh

erweitert werden.

Damit kann das System mit den Anforderungen des Haushalts mitwachsen.

Bis zu 2.500 W Ausgangsleistung

Der integrierte Wechselrichter des HiBattery 4020 X erreicht eine maximale Ausgangsleistung von 2.500 W.

Im netzgekoppelten Betrieb beträgt die maximale Ausgangsleistung je nach Anschlussart bis zu 800 W bei Plug-in-Installation beziehungsweise bis zu 2.500 W bei entsprechender Festinstallation.

Im Off-Grid-/Backup-Betrieb sind bis zu 2.500 W Ausgangsleistung möglich.

Die tatsächlich zulässige Leistung hängt von der jeweiligen Installationsart, den Netzbedingungen und den geltenden Vorschriften ab.

Backup-Funktion für zusätzliche Versorgungssicherheit

Der HiBattery 4020 X kann auch als Backup-/Notstromlösung eingesetzt werden.

Bei einem Netzausfall kann die automatische Umschaltung laut Hersteller in weniger als 0,02 Sekunden erfolgen.

Damit können geeignete Verbraucher bei einem Stromausfall schnell weiter mit Energie versorgt werden.

Intelligente Überwachung per App

Der Hoymiles HiBattery 4020 X kann über Bluetooth und 2,4-GHz-WLAN kommunizieren.

Mit der entsprechenden Hoymiles-Anwendung lassen sich wichtige Systemdaten überwachen und der Betrieb des Speichers kontrollieren.

So hast du deine Solarstromerzeugung und deinen Speicher bequem im Blick.

Sicherer LiFePO₄-Speicher

Der HiBattery verwendet Lithium-Eisenphosphat (LiFePO₄/LFP) als Zelltechnologie.

Die Batterie ist auf mindestens 8.000 Ladezyklen bei 70 % SOH ausgelegt.

Ein integriertes Batteriemanagementsystem (BMS) überwacht die Batterie und unterstützt einen sicheren und zuverlässigen Betrieb.

Das Gehäuse des HiBattery besitzt die Schutzart IP66.

Kompaktes All-in-One-System

Ein wesentlicher Vorteil dieses Sets ist die kompakte Systemarchitektur.

Der HiBattery 4020 X vereint:

• Batteriespeicher
• Wechselrichter
• 4 MPPT-Tracker
• Batteriemanagementsystem
• Kommunikationsschnittstellen

in einer Einheit.

Dadurch wird der Aufbau einer entsprechenden PV-Speicherlösung deutlich übersichtlicher.

Technische Daten – Hoymiles HiBattery HB-4020-X

Eigenschaft	Technische Daten
Hersteller	Hoymiles
Modell	HB-4020-X
Speicherkapazität	4,02 kWh
Batterietechnologie	LiFePO₄ / LFP
Nennkapazität	314 Ah
Lade-/Entladeleistung	bis 2.000 W
Maximale Ausgangsleistung	2.500 W
Plug-in-Ausgang	800 W
Maximale PV-Eingangsleistung	4.000 W
Anzahl MPPT	4
PV-Leistung je MPPT	bis 1.000 W
Max. PV-Eingangsspannung	60 V
MPPT-Spannungsbereich	16–60 V
Max. Eingangsstrom	32 A je Eingang
Max. Kurzschlussstrom	40 A je Eingang
Lebensdauer	≥ 8.000 Zyklen bei 70 % SOH
Betriebstemperatur	-20 °C bis +55 °C
Schutzart	IP66
Kommunikation	Bluetooth / 2,4-GHz-WLAN
Kühlung	Natürliche Konvektion
Geräuschentwicklung	< 20 dB
Abmessungen	520 × 384 × 199 mm
Gewicht	ca. 42 kg
Garantie	10 Jahre

Technische Daten – Jolywood Niwa JW-HD96N-R2 460 W

Eigenschaft	Technische Daten
Hersteller	Jolywood
Serie	Niwa JW-HD96N-R2
Nennleistung	460 Wp
Zelltechnologie	N-Type TOPCon
Modultechnologie	Bifazial
Bauweise	Glas-Glas
Design	Full Black
Modulwirkungsgrad	bis 23,0 %
MPP-Spannung	30,34 V
MPP-Strom	15,16 A
Leerlaufspannung	35,31 V
Kurzschlussstrom	16,00 A
Bifazialität	80 %
Temperaturbereich	-40 °C bis +85 °C
Maximale Systemspannung	1.500 V DC
Maximale Serien-Sicherung	35 A

Lieferumfang

Dieses Set enthält:

• 1 × Hoymiles HiBattery HB-4020-X
  • 4,02 kWh LiFePO₄-Speicher
  • integrierter Wechselrichter
  • 4 MPPT-Eingänge
  • integriertes BMS
• 1 × Jolywood Niwa JW-HD96N-R2 460 W
  • N-Type TOPCon
  • bifazial
  • Glas-Glas
  • Full Black
• Herstellerzubehör gemäß jeweiligem Lieferumfang

Hinweis: Montagesystem, zusätzliche PV-Kabel, Stecker, Smart Meter, Erweiterungsbatterien und weiteres Zubehör sind nicht Bestandteil des Sets, sofern sie nicht ausdrücklich in der jeweiligen Variante aufgeführt sind.

Erweiterungsmöglichkeiten

Das System ist für zukünftige Erweiterungen ausgelegt.

Der Hoymiles HiBattery 4020 X kann von 4,02 kWh auf bis zu 16,08 kWh Speicherkapazität erweitert werden.

Dadurch lässt sich das System beispielsweise bei steigendem Stromverbrauch oder einer späteren Erweiterung der PV-Anlage anpassen.

Auch die PV-Seite kann entsprechend der technischen Vorgaben des HiBattery 4020 X erweitert werden. Insgesamt unterstützt das System bis zu 4.000 W PV-Eingangsleistung über vier MPPT-Eingänge.

Für wen ist dieses Set geeignet?

Dieses Solar-Set eignet sich besonders für:

• Einfamilienhäuser
• kleinere Haushalte
• Nutzer, die Solarstrom speichern möchten
• neue PV-Anlagen
• bestehende Anlagen, die erweitert werden sollen
• Anwender mit Fokus auf hohen Eigenverbrauch
• Nutzer, die einen modular erweiterbaren Speicher wünschen
• Installationen mit Bedarf an einer Backup-Funktion
• Kunden, die Wert auf hochwertige Glas-Glas-Module und modernes Full-Black-Design legen

Fazit

Das Hoymiles HiBattery 4020 X + Jolywood Niwa JW-HD96N-R2 460 W Solar-Set kombiniert zwei moderne Technologien zu einer kompakten Lösung für die eigene Solarstromversorgung.

Das 460-W-Jolywood-Modul mit N-Type TOPCon, bifazialer Glas-Glas-Technologie und Full-Black-Optik sorgt für eine leistungsstarke Solarstromerzeugung.

Der Hoymiles HiBattery 4020 X speichert überschüssige Energie in seinem 4,02-kWh-LiFePO₄-Speicher und stellt sie bei Bedarf wieder zur Verfügung. Mit vier integrierten MPPT-Trackern, bis zu 4.000 W PV-Eingangsleistung und einer Erweiterbarkeit auf bis zu 16,08 kWh ist das System zudem auf zukünftige Ausbaustufen vorbereitet.

Eine intelligente Kombination aus Solarstromerzeugung, Energiespeicherung und moderner Wechselrichtertechnik – kompakt, flexibel und zukunftsorientiert.

Wichtiger Hinweis zur Installation

Die konkrete Auslegung und Installation einer PV-Anlage muss unter Berücksichtigung der technischen Daten aller Komponenten erfolgen.

Insbesondere bei einer Erweiterung mit mehreren Solarmodulen müssen Spannung, Strom, MPPT-Bereich und maximale Eingangsleistung des HiBattery berücksichtigt werden.

Arbeiten an der elektrischen Hausinstallation und Netzanschlüsse sind entsprechend den geltenden Vorschriften und gegebenenfalls durch eine qualifizierte Elektrofachkraft durchzuführen.

Die im Set enthaltene PV-Leistung beträgt bei 1 × 460-W-Modul insgesamt 460 Wp. Die Angabe von bis zu 4.000 W PV-Eingangsleistung beschreibt die maximale technische Eingangskapazität des Hoymiles HiBattery 4020 X und nicht die PV-Leistung dieses konkreten Sets.
