ECO GAK 2 String (2 MPPT x bis 2 sym.Stränge)

Angebot€325,00

Auf Lager

Sicher bezahlen mit:
  • PayPal
  • Klarna
  • Visa
  • Mastercard
  • Apple Pay

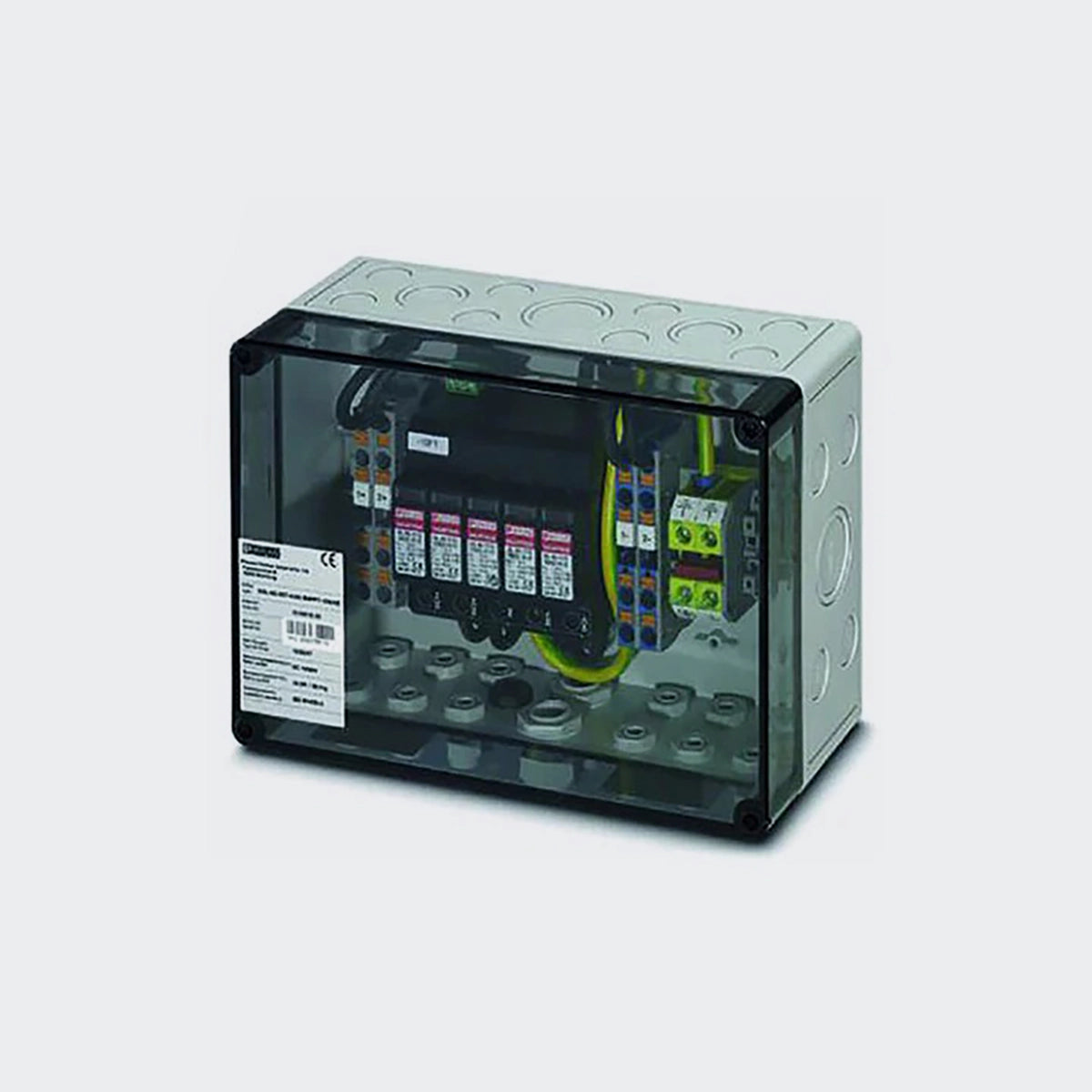

Generatoranschlusskasten - ECO GAK 2 String


Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x2 String mit
Überspannungsschutz.

Artikelbeschreibung

Die Generatoranschlusskästen (GAKs) werden allen möglichen Kombinationen bei Photovoltaikanlagen eingesetzt.
Zu ihren Funktionen gehören das Sammeln und Schützen von Strings.

Einfache Installation und Inbetriebnahme.

Technische Daten
Systemparameter

Anzahl
der String-Eingänge 2 (je MPP-Tracker)
Strom
je String (max.) 40 A (Imax)
Anzahl
der Ausgänge 1 (je MPP-Tracker)
Anzahl
der unterstützten MPP-Tracker 2
Überspannungsschutzgerät
T1 / T2
Blitzstoßstrom (10/350 μs)
5 kA
Nennableitstoßstrom (8/20)
15 kA
Höchste Dauerspannung DC
1000 V
Schutzpegel
3,5 kV
Montageart
Hutschiene TH35
Max. Leiterquerschnitt starr (ein
-/mehrdrähtig) 10 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)
10 mm²
Mit Fernmeldekontakt
Nein
Ausblasend
Nein
Signalisierung am Überspannungsschutz
optisch
Prüfklasse Typ 1
Nein
Hersteller
e.t.u. Elektrotechnik Unger GmbH
Material
Deckel/Tür Kunststoff
Schutzart (IP)
IP65 entspricht IEC 60529
Schutzart (IK)
IK09 entspricht EN 50102
Überspannungskategorie
Gehäuse II
Umgebungstemperatur (Betrieb)
-25 °C bis 60 °C
Außenmaß (Breite, Höhe, Tiefe)
267 mm x 200 mm x 112 mm
Details Gehäuse
siehe Beilage Datenblatt Kaedra 2, Produktdatenblatt Nr. 13444, Kaedra Kleinverteiler, 12 TE
Details Überspannungsschutz
siehe Beilage Phoenix Contact, Produktdatenblatt VAL-MS-T1/T2
Details Klemmen
siehe Beilage Weidmüller, Z-Reihe

Datenblatt: Download

EU Konformitätserklärung GAK´s: Download
