Weidmüller PV Next DC-Stringbox 1MPP 2-String 1100V Typ 1+2
- Typ 1+2 Kombi-Überspannungsschutz — ein Gerät ersetzt zwei Schutzebenen, spart Platz und Installationsaufwand
- Steckbare WM4C-Anschlüsse an Ein- und Ausgang — schnelle, werkzeugfreie Kabelkonfektionierung vor Ort
- Hilfskontakt für Fernmeldung — Auslösung des Überspannungsschutzes ohne Vor-Ort-Kontrolle erkennbar
- 5 Jahre Herstellergewährleistung — langfristige Investitionssicherheit für die DC-Schutzebene
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails

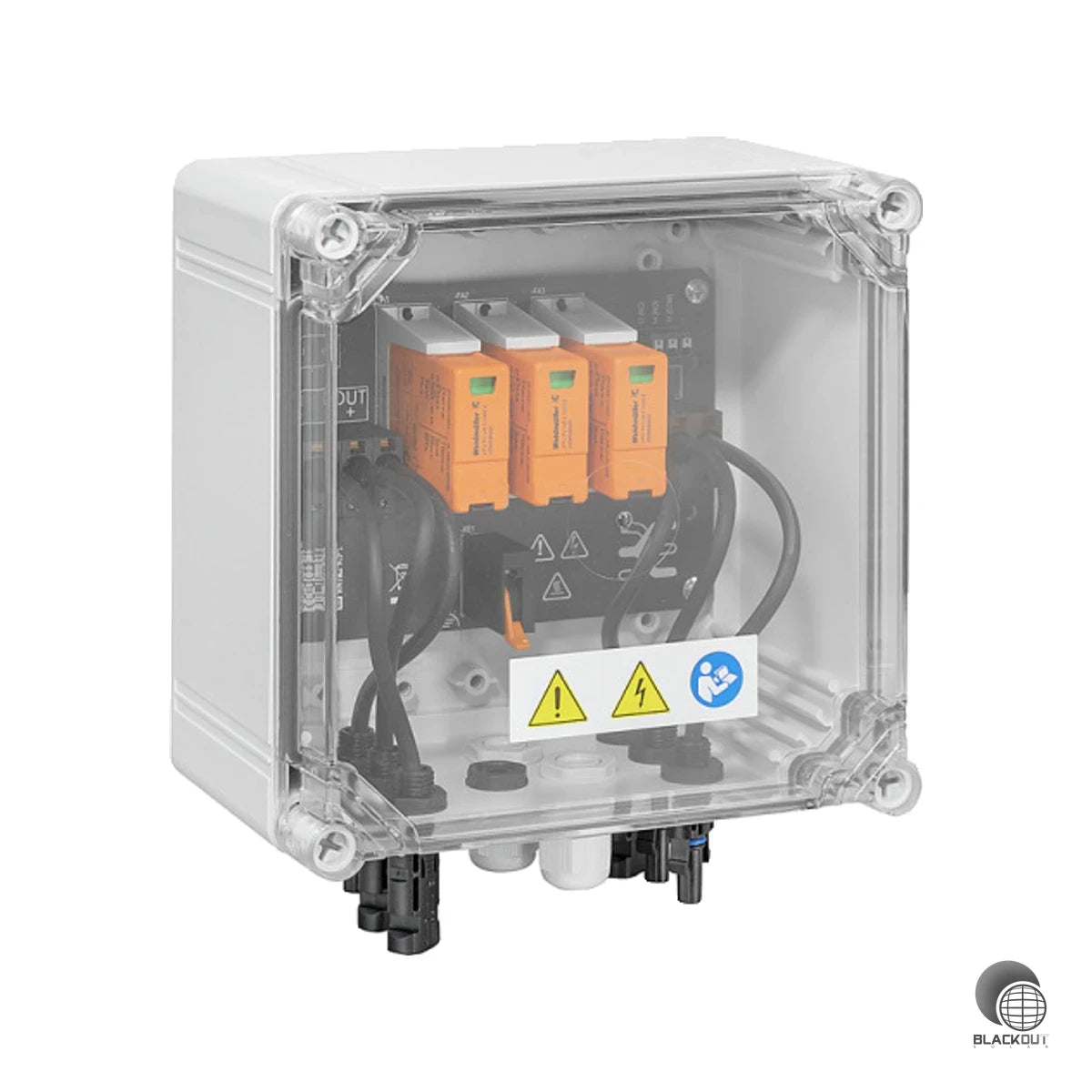

Zuverlässiger DC-seitiger Schutz für PV-Anlagen mit einem MPP-Tracker — dieser Generatoranschlusskasten der PV-Next-Serie von Weidmüller vereint Überspannungsschutz, Stringzusammenführung und einfache Verkabelung in einem kompakten Gehäuse.
• Kombinierter Blitz- und Überspannungsschutz Typ 1+2 in einem Gerät — erfüllt EN 61643-31 und spart eine separate Schutzebene
• Bis 1100 V DC ausgelegt — kompatibel mit modernen Hochvolt-Wechselrichtern und größeren PV-Generatoren
• WM4C-Steckverbinder an Ein- und Ausgang — steckbare Kabelmontage beschleunigt die Installation erheblich
• Hilfskontakt für die Überwachung des Überspannungsschutzes — ermöglicht Fernmeldung bei Auslösung ohne Vor-Ort-Inspektion
• IP65-Schutz und IK08-Schlagfestigkeit — dauerhaft einsetzbar im geschützten Außenbereich, auch an der Küste
Geeignet für Installateure und Anlagenbauer, die PV-Systeme mit einem MPP-Tracker normkonform und platzsparend absichern möchten. Dank kompakter Bauform und Wandmontage lässt sich die Box direkt im Generatorfeld oder im Technikraum montieren. Auch für Eigenheimbesitzer relevant, deren Installateur eine normkonforme Absicherung der DC-Seite benötigt.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten (PVN DC 2I 1O 1MPP SPD1R WM4 11)
- 4x Montagefuß
Technische Daten
| Breite | 200 mm |
| Höhe | 234 mm |
| Tiefe | 132 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 2 |
| Art der Einführung | sonstige |
| Modellbezeichnung | PVN DC 2I 1O 1MPP SPD1R WM4 11 |
| Bemessungsspannung DC | 1100 V |
| Max. Strom pro MPP | 30 A |
| Max. Strom pro String | 30 A |
| Bemessungskurzzeitstromfestigkeit | 37.5 A |
| Kurzschlussfestigkeit ISCPV | 11000 A |
| Ableitstrom In (8/20 µs) | 20 kA |
| Max. Ableitstrom (8/20 µs) | 40 kA |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Schutzpegel Up | ≤ 3.8 kV |
| Überspannungsschutz Anforderungsklasse | Typ I/II |
| Anzahl MPP-Tracker | 1 |
| DC-Eingänge pro MPP | 2 |
| DC-Ausgänge pro MPP | 1 |
| Eingangs-/Ausgangsanschluss | WM4C Steckverbinder |
| Leiteranschlussquerschnitt Eingang/Ausgang | 4–6 mm² |
| Gehäusematerial | Glasfaserverstärktes Polyester / Polycarbonat |
| Schutzklasse | II |
| Montageart | Wandmontage (4 Schrauben) |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Luftfeuchtigkeit | 5–95 % (keine Betauung) |
| Normen | EN 61643-31, EN 61439-2, IEC 61439-2 |
| RoHS | Konform |
| Gewährleistung | 5 Jahre |
| Gewicht | 1.66 kg |
| Artikelnummer | BS-000724 |
| EAN / GTIN | 4064675072966 |
