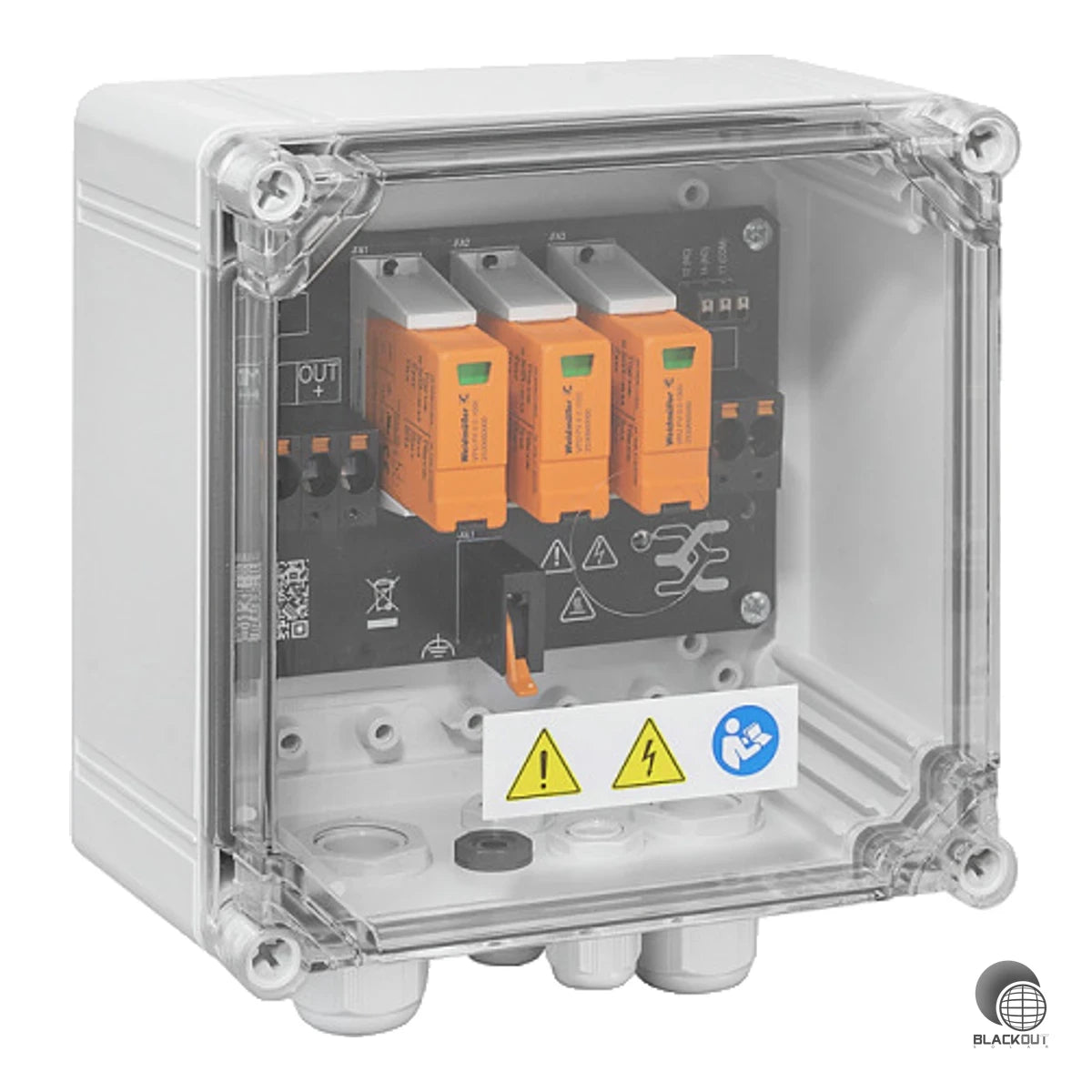

Weidmüller PV Next DC-Stringbox 1MPP 1100V Typ 1+2
Art.-Nr.: BS-001331·EAN: 4064675072973
- Kombinierter Überspannungsschutz Typ I+II — Blitz- und Überspannungsschutz in einem Gerät nach EN 61643-31
- IP65 & IK08 — wetterfest und schlagfest für den geschützten Außeneinsatz
- PUSH IN Anschluss für 2,5–16 mm² — schnelle, werkzeugfreie Kabelverbindung
- Weiter Temperaturbereich –40 bis +50 °C — zuverlässig in jedem Klima
- 5 Jahre Herstellergarantie — langfristige Investitionssicherheit
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt die DC-Seite von Photovoltaikanlagen vor Blitz- und Überspannungen – dank kombiniertem Ableiter Typ I+II in einem wetterfesten Kompaktgehäuse nach IP65.
• 1100 V DC Bemessungsspannung, max. 30 A pro String
• 2 parallele Strangeingänge für 1 MPP-Tracker, PUSH IN Anschluss
• Leiteranschlussquerschnitt 2,5–16 mm², kein Werkzeug erforderlich
• Schlagfestigkeit IK08, Einsatz von –40 bis +50 °C
• 5 Jahre Herstellergarantie
Geeignet für Wandmontage im geschützten Außenbereich – auch in Meeresumgebungen. Ideal für Installateure, die Wechselrichter mit einem MPP-Tracker absichern, und erfüllt die europäische Norm EN 61643-31.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten
- 4x Montagefuß
- 8x Dichtstopfen
Technische Daten
| Breite | 200 mm |
| Höhe | 228 mm |
| Tiefe | 132 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 2 |
| Art der Einführung | Verschraubung |
| Bemessungsspannung DC | 1100 V |
| Max. Strom pro String | 30 A |
| Bemessungskurzzeitstromfestigkeit | 37.5 A |
| Anzahl MPP-Tracker | 1 |
| DC-Eingänge pro MPP | 2 |
| DC-Ausgänge pro MPP | 1 |
| Anschlussart Eingang/Ausgang | PUSH IN |
| Leiteranschlussquerschnitt | 2.5–16 mm² |
| Ableitstrom In (8/20 µs) | 20 kA |
| Max. Ableitstrom (8/20 µs) | 40 kA |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Schutzpegel Up | ≤3.8 kV |
| Anforderungsklasse Überspannungsschutz | Typ I/II |
| Montageart | Wandmontage |
| Gehäusematerial | Glasfaserverstärktes Polyester / Polycarbonat |
| Gewicht | 1.541 kg |
| Zulassungen | EN 61439-2, IEC 61439-2 |
| Norm Überspannungsschutz | EN 61643-31 |
| Garantie | 5 Jahre |
| RoHS | Konform |
| Artikelnummer | BS-001331 |
| EAN / GTIN | 4064675072973 |
