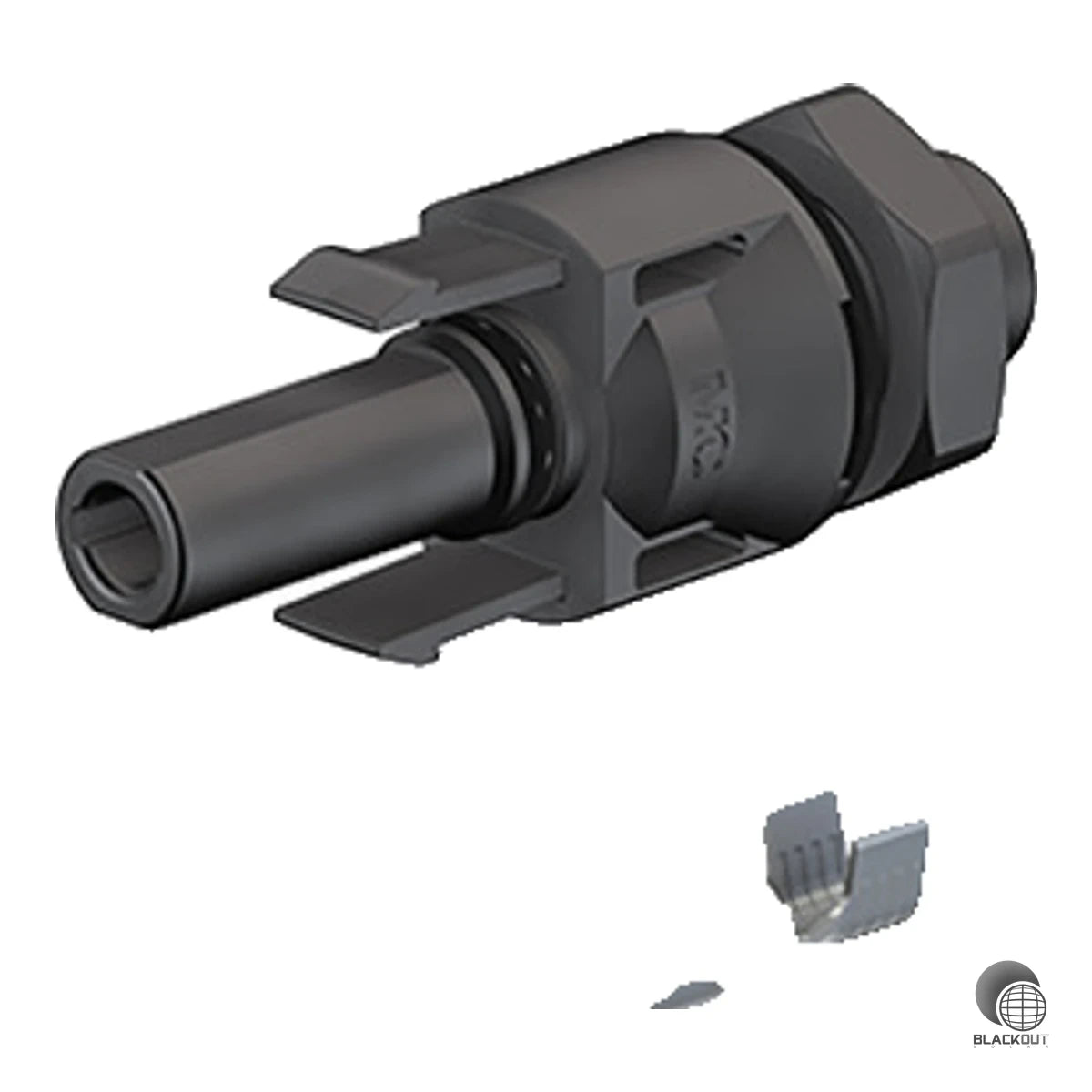

Stäubli PV-ADBP4-S2 MC4 Aufbaudosenbuchse 6mm²
Produktdetails
Die Stäubli MC4-Aufbaudosenbuchse bildet die robuste Schnittstelle zwischen Wechselrichter oder Verteilergehäuse und einem Solarstring.
• Geeignet für Kabelquerschnitte 4 mm² und 6 mm² (B-Crimp-Anschluss)
• Nennspannung DC 1.250 V, max. Kontaktwiderstand < 0,25 mΩ
• Schutzart gesteckt: IP65/IP68 (1 m, 1 h) – hohe Dichtigkeit gesichert
• Umgebungstemperaturbereich: –40 °C bis +85 °C, Obere Grenztemperatur 105 °C
• Zertifiziert nach TÜV Rheinland, UL und CSA; Brandschutzklasse UL94-V0
Ideal für gewerbliche und private PV-Installationen: Die Montage erfolgt direkt über das Gewinde oder mit der mitgelieferten Gegenmutter M12x1,5 in der Lochplatte. Die Snap-In-Verriegelung ist nach NEC 2014 nur mit Werkzeug lösbar und garantiert betriebssicheren Halt. Kompatibel mit dem gesamten Original-MC4-Steckverbinder-Portfolio von Stäubli.
Technische Daten
| Produktbezeichnung | PV-ADBP4-S2-UR/6 |
| Nennspannung | 1250 |
| Schutzart gesteckt | IP65/IP68 (1 m, 1 h) |
| Schutzart ungesteckt | IP2X |
| Umgebungstemperaturbereich | -40 bis +85 |
| Obere Grenztemperatur | 105 |
| Max. Kontaktwiderstand | < 0.25 |
| Bemessungsstoßspannung | 16 |
| Anschlussart | B-Crimp |
| Kontaktmaterial | Kupfer, verzinnt |
| Isolationsmaterial | PC/PA |
| Kontaktsystem | MULTILAM |
| Brandschutzklasse | UL94:V-0 |
| Verschmutzungsgrad | 3 |
| Verriegelungssystem | Snap-In, nach NEC 2014 nur mit Werkzeug entriegelbar |
| Gewindetyp | M12x1.5 |
| TÜV Rheinland Zertifikatsnummer | R 60127181 |
| UL Zertifikatsnummer | E343181 |
| CSA Zertifikatsnummer | 250725 |
| Artikelnummer | BS-000553-100Stk |
| EAN / GTIN |
