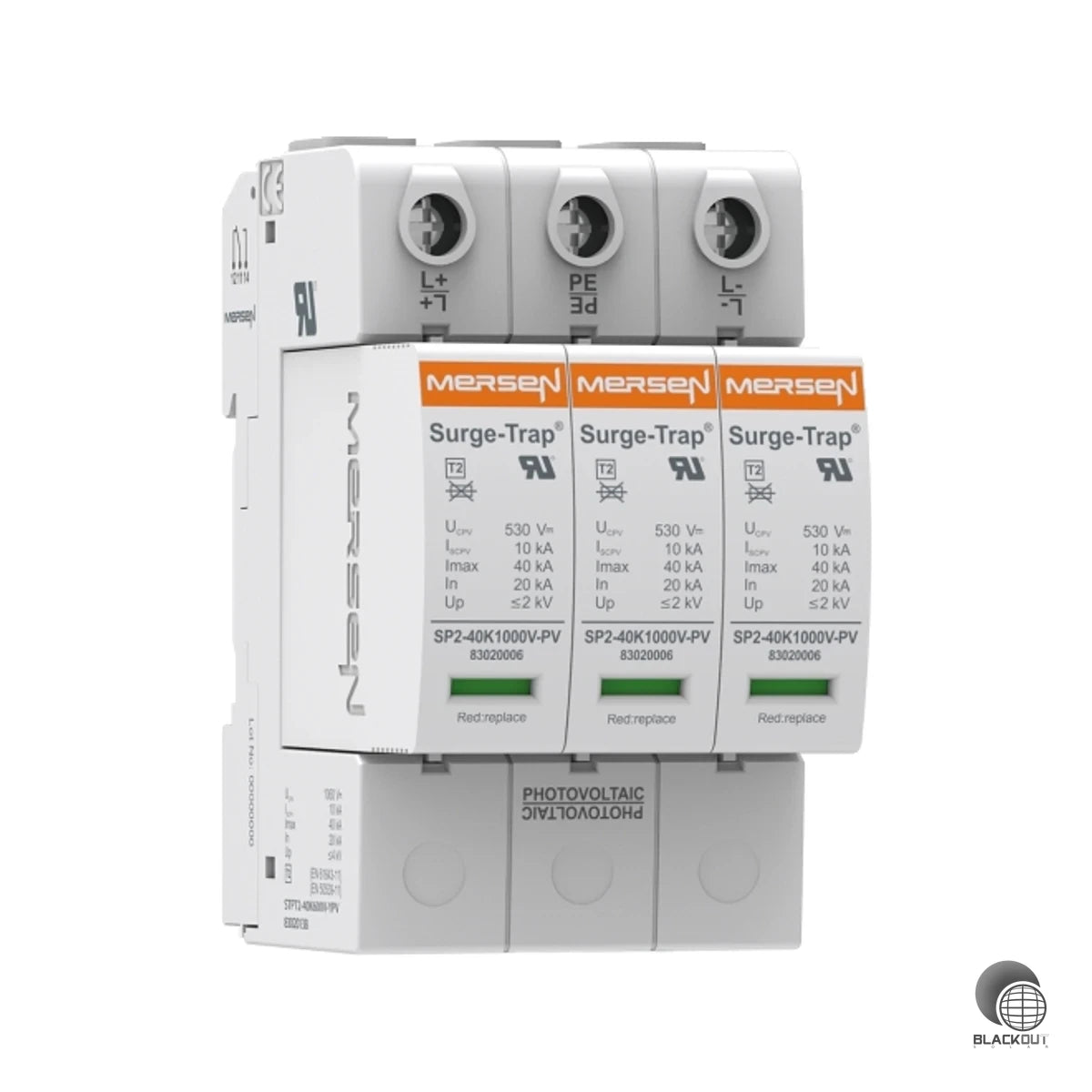

Mersen STPT2-40K1000V-YPV Überspannungsableiter Typ 2 PV 1000V DC
Produktdetails
Speziell für den Einsatz in Photovoltaiksystemen entwickelt, schützt dieser dreiphasige Ableiter empfindliche Wechselrichter und andere DC-seitige Komponenten zuverlässig vor zerstörerischen Überspannungen.
• Keine Vorsicherung nötig — die hohe Kurzschlussfestigkeit macht zusätzliche Überstromschutzeinrichtungen überflüssig und vereinfacht die Installation
• Steckbares Schutzmodul — Austausch im Servicefall ohne Abschalten der gesamten Anlage möglich
• Optische Defektanzeige — Funktionsstatus auf einen Blick erkennbar, ideal für Wartung und Inspektion
• Dynamisch-thermische Abschaltung — schützt zuverlässig auch bei thermischer Überlastung und verhindert Folgeschäden
• Für Multi-MPPT-Wechselrichter ausgelegt — abgestimmt auf moderne Wechselrichter mit mehreren Eingangskanälen
Geeignet für Solarparks, gewerbliche und private Aufdachanlagen sowie netzunabhängige Eigenverbrauchsanlagen. Die Hutschienenmontage auf TH35 ermöglicht eine platzsparende Integration in Standard-Verteilerschränke. Installateure und Systemintegratoren finden bei BlackoutSolar dieses Mersen-Produkt für professionelle PV-Schutzkonzepte.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung DC | 1000 V |
| Max. Dauerspannung AC | 1060 V |
| Max. Dauerspannung DC | 1060 V |
| Max. PV-Spannung | 1060 V |
| Schutzpegel | 4 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Modellbezeichnung | STPT2-40K1000V-YPV |
| Betriebstemperaturbereich | -40 ... +85 |
| Ansprechzeit | 25 |
| Kurzschlussfestigkeit (Iscpv) | 10000 |
| SCCR (UL) | 50 |
| Interne Konfiguration | YPV |
| Gehäusematerial | PA66 CT1, V-0 |
| Zertifizierungen | CE, UL (US+C) 1449 4th Edition |
| Produktnorm | IEC 61643-31; EN 50539-11; UTE C 61-740-51 |
| Klassifizierung EN 50539-11 | PV Typ 2 |
| SPD UL Typ | 2CA |
| Höhe | 90 |
| Breite | 54 |
| Tiefe | 70 |
| Gewicht | 329 |
| Artikelnummer | BS-000086 |
| EAN / GTIN | 8435297850878 |
