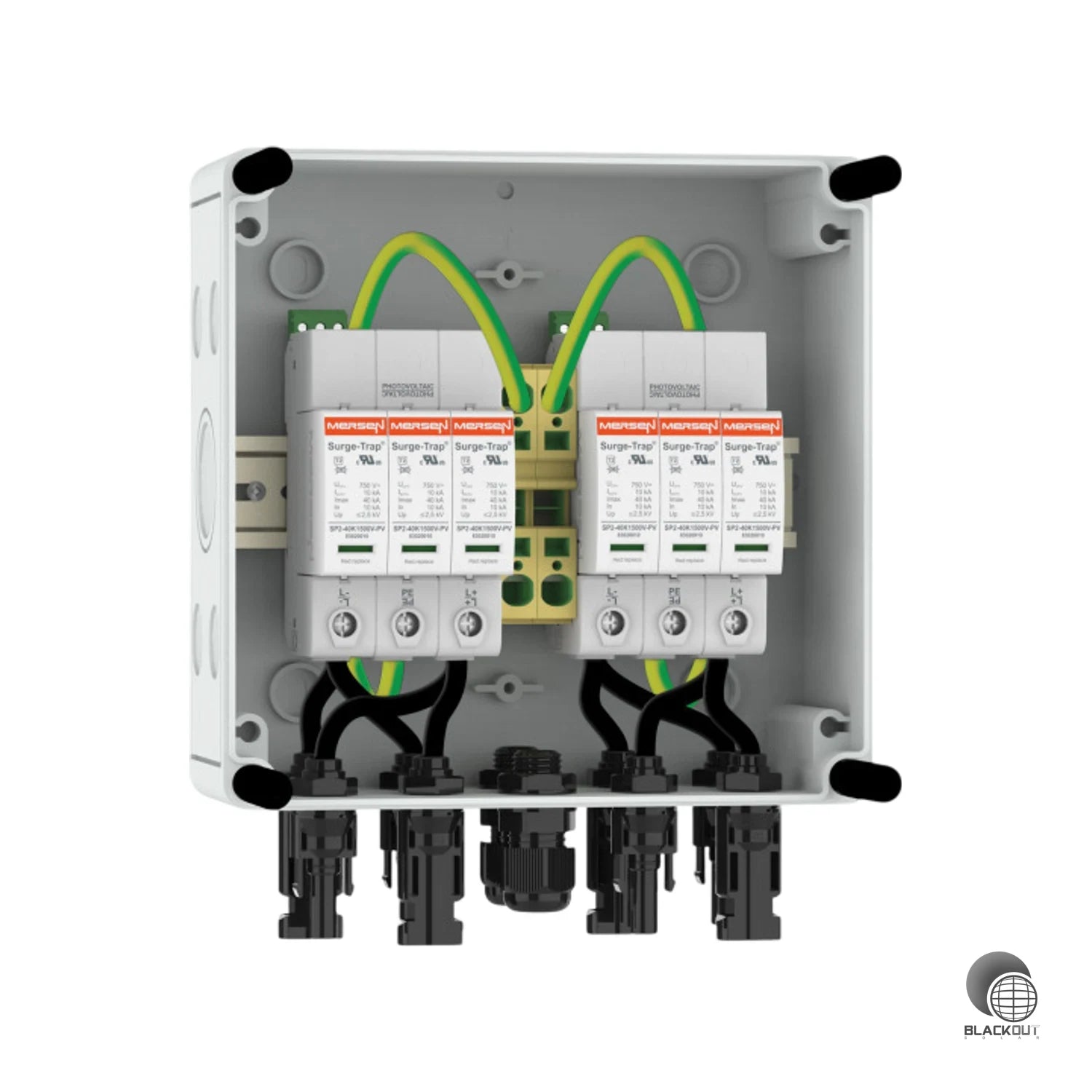

Mersen PVBT12 Stringbox 2 MPPT/1 String 1000V DC Typ 1+2 MC4
- Typ 1+2 Kombi-Ableiter — Blitz- und Überspannungsschutz in einem Gerät, kein zweites Gerät nötig
- Vorinstalliert & anschlussfertig — spart Zeit bei der Installation auf der Baustelle
- MC4-Steckanschlüsse — direkter, werkzeugloser Anschluss der PV-Modulkabel
- IP65-Polycarbonat-Gehäuse — dauerhaft wetterfest für den Außeneinsatz auf dem Dach
- Optische Statusanzeige — Ableiterzustand auf einen Blick erkennbar, ohne Verdrahtungsaufwand
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Zuverlässiger Schutz für Wechselrichter und PV-Strings: Dieser Generatoranschlusskasten (GAK) bietet kombinierten Blitz- und Überspannungsschutz nach IEC/EN für DC-seitige PV-Installationen bis 1000 V.
• Typ 1+2 in einem Gerät — deckt sowohl Blitzschutz- als auch Überspannungsschutzanforderungen ab, ohne separates Zusatzgerät
• MC4-Stecker für direkten Anschluss der Solarmodulkabel — zeitsparender Aufbau ohne zusätzliche Klemmen
• Optische Zustandsanzeige — Fehlerzustände des Ableiters sofort erkennbar, auch ohne Fernmeldekontakt
• IP65-Gehäuse aus Polycarbonat — witterungsbeständig und robust für Dachmontage in anspruchsvollen Umgebungen
• Vorinstalliert und anschlussfertig geliefert — reduziert den Installationsaufwand auf der Baustelle deutlich
Der GAK ist für PV-Aufdachanlagen mit zwei unabhängigen MPP-Trackern (je 1 String) ausgelegt und wird parallel zum Wechselrichter installiert. Er eignet sich besonders für private und gewerbliche Dachanlagen, bei denen Blitzschutzzone 0 eingehalten werden muss. Mersen PVBT12 ist die richtige Wahl, wenn Installateure eine normkonforme, wartungsarme und platzsparende Lösung für den DC-seitigen Überspannungsschutz suchen.
Lieferumfang
- 1x Mersen PVBT12-1000V-BH-213 Generatoranschlusskasten (vorinstalliert)
- MC4-Stecker (integriert/vormontiert)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung DC | 1000 V |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | sonstige |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Nein |
| Schutzart (IP) | IP65 |
| Katalognummer | PVBT12-1000V-BH-213 |
| Gehäusematerial | Polycarbonat (PC), Deckel transparent |
| Betriebstemperaturbereich | -20 … +55 °C |
| Blitzstrom (10/350) Iimp | 5 kA |
| Max. Strom je String (Imax) | 40 A |
| Anzahl MPP-Tracker | 2 |
| Anzahl String-Eingänge pro MPP | 1 |
| Leitungsquerschnitt String-Ein-/Ausgang | 4.5 … 8.5 mm² |
| Leitungsquerschnitt Erdung | 16 mm² |
| Produktbreite | 180 mm |
| Produkthöhe | 182 mm |
| Produkttiefe | 111 mm |
| Gewicht | 1.3 kg |
| Norm | IEC/EN 61439-2 |
| Zertifizierungen | CE, RoHS |
| Schutzklasse | I+II |
| Herstellungsland | Spanien |
| Artikelnummer | BS-000031 |
| EAN / GTIN | 8435297875321 |
