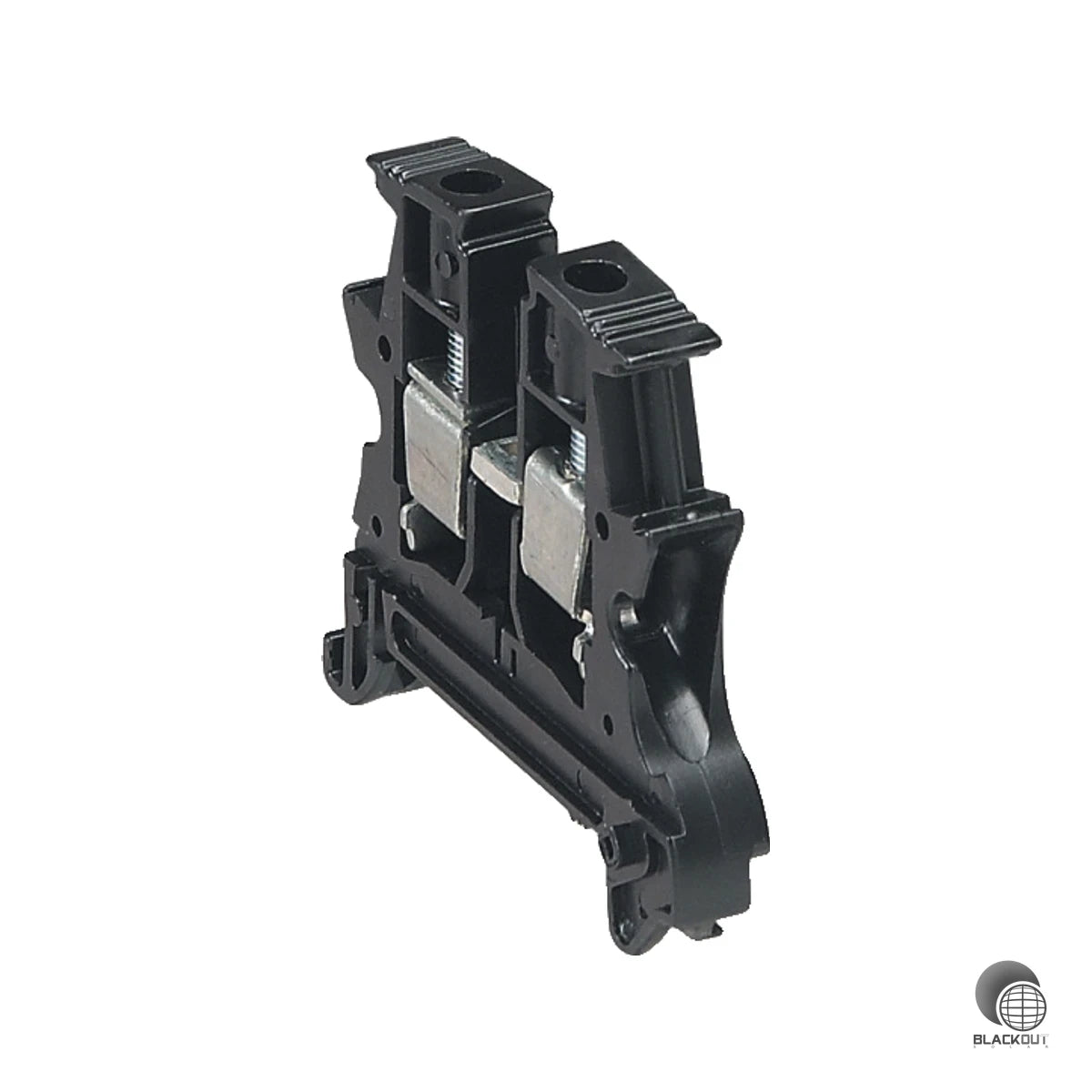

Legrand Durchgangs-Reihenklemme PV 1000V DC 10mm² schwarz
- Set aus 20 Durchgangs-Reihenklemmen — direkt einsatzbereit für DC-Verteiler in PV-Anlagen
- 1000 V DC-Zulassung — normgerecht für den Gleichstromkreis von Photovoltaikanlagen
- 60 A Bemessungsstrom — zuverlässige Verbindung auch bei großen Leiterquerschnitten bis 10 mm²
- Schnelle Hutschienenmontage (TH35) — unkomplizierter Einbau in bestehende Verteilerkästen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Für den zuverlässigen Verbindungsaufbau im DC-Zweig von Photovoltaikanlagen konzipiert: Diese Legrand Reihenklemme ist ausdrücklich für 1000 V DC zugelassen und damit für typische PV-Strangverdrahtungen normkonform einsetzbar.
• 1000 V DC-Zulassung — kein Kompromiss bei der Spannungsfestigkeit im PV-Gleichstromkreis
• 60 A Bemessungsstrom — ausreichend Reserven auch bei kräftigen Leitungsquerschnitten bis 10 mm²
• Schraubanschluss auf beiden Seiten — bewährte, wartungsfreundliche Verbindungstechnik ohne Spezialwerkzeug
• Breiter Querschnittsbereich 1,5–10 mm² — passt zu feindrähtigen, eindrähtig und mehrdrähtig konfektionierten Leitern
• Kompakte Bauform für die TH35-Hutschiene — lässt sich platzsparend in bestehende Verteilerkästen integrieren
Geeignet für Installateure und Elektriker, die Stringleitungen im DC-Verteiler oder Anschlusskasten sicher und normgerecht klemmen müssen. Auch für den nachträglichen Ausbau oder die Erweiterung bestehender PV-Installationen geeignet. Mindestbestellmenge: 20 Stück.
Lieferumfang
- 20x Legrand Durchgangs-Reihenklemme PV 1000V DC 10mm² schwarz
Technische Daten
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1.5..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 4..10 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4..10 mm² |
| Bemessungsstrom In | 60 A |
| Bemessungsspannung | 1000 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -25..60 °C |
| Breite | 12 mm |
| Höhe | 63 mm |
| Tiefe | 57 mm |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Abschlussplatte erforderlich | Ja |
| Farbe | schwarz |
| Etagen intern gebrückt | Nein |
| Artikelnummer | BS-001426-20Stk |
| EAN / GTIN | 3245064148023 |
