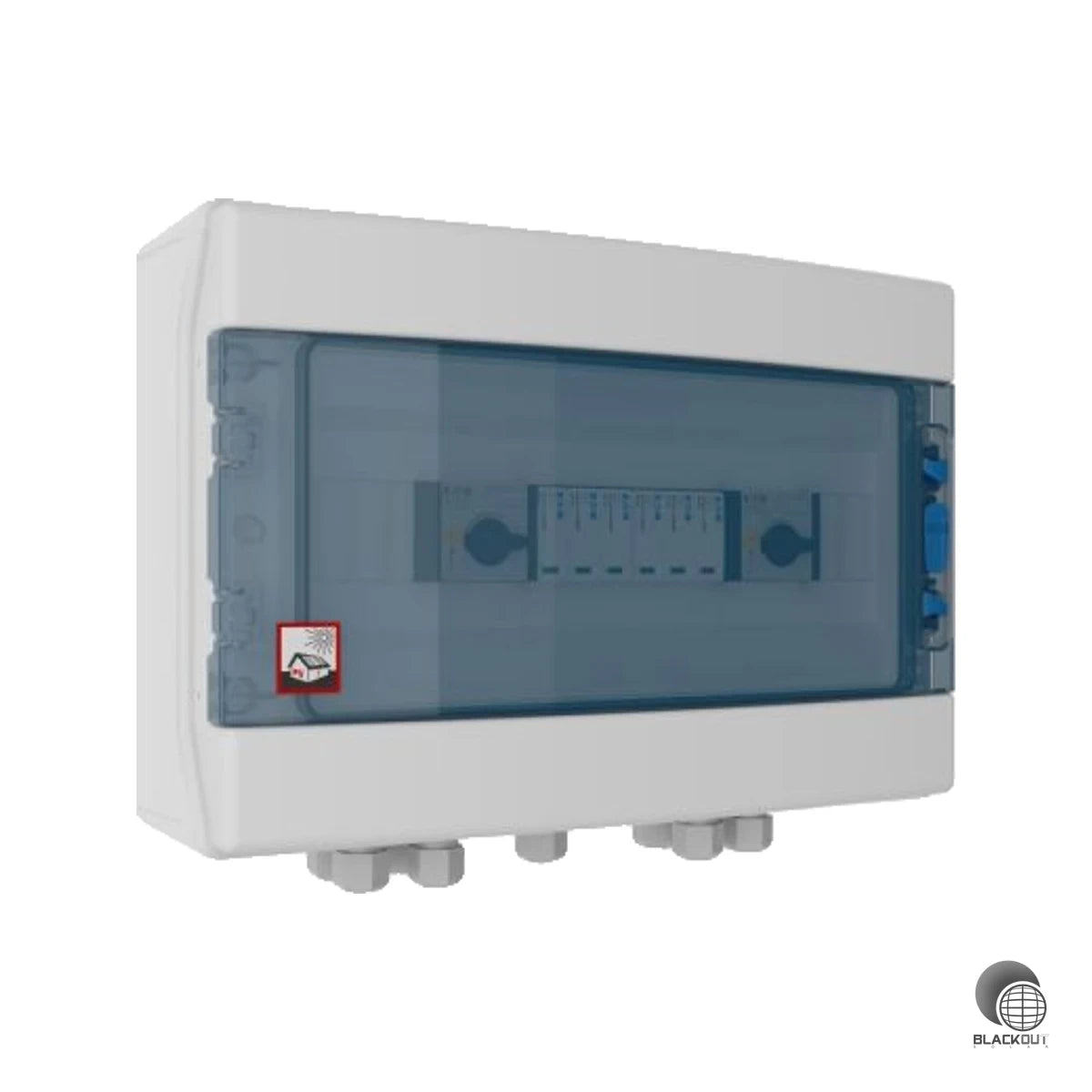

Eaton IKA-SOL20-X22-PKZ-T2 Stringbox 2IN+2OUT Typ 2 IP65
- Werkseitig vorkonfektioniert nach IEC 61439-2 — sofort einsatzbereit, spart Installationszeit
- Strangschutz + Überspannungsschutz Typ 2 in einer Box — weniger Komponenten, übersichtlichere Verkabelung
- IP65 & IK10 — staub- und spritzwassergeschützt sowie schlagfest für raue Installationsumgebungen
- Klarsichtfenster — Schalterstellungen auf einen Blick kontrollierbar ohne Gehäuse zu öffnen
- Lasttrennschalter integriert — sicheres, normkonformes Freischalten der DC-Seite direkt an der Box
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Komplett ausgerüstete DC-Schutzbox für PV-Anlagen mit zwei unabhängigen Strings — ideal für Wechselrichter mit zwei MPP-Trackern, die je einen getrennten Eingang und Ausgang benötigen.
• Doppelter Schutz in einer Box — PKZ-SOL Strangschutzschalter und Überspannungsschutz Typ 2 sind werkseitig eingebaut und nach IEC 61439-2 Anhang DD geprüft, kein Nachrüsten nötig
• Bis 900 V DC Eingangsspannung — kompatibel mit gängigen String-Wechselrichtern moderner PV-Anlagen
• Kabelverschraubungen inklusive — direkte, zugentlastete Leitungseinführung ohne Zusatzadapter
• IK10-Schlagfestigkeit und IP65-Schutz — robust gegen mechanische Einwirkungen, Staub und Strahlwasser
• Klarsichtfenster am 18-TE-Gehäuse — Sichtkontrolle der Schalterstellungen ohne Öffnen des Gehäuses
Die Box eignet sich für den Einsatz in Innenräumen, etwa in Technikräumen, Keller oder Zählerschränken. Sie ist für Installateure konzipiert, die bei Ein- und Zweifamilienhaus-Anlagen eine normkonforme, zeitsparende Lösung suchen. Bitte die zulässige Umgebungstemperatur laut Eaton-Datenblatt beachten.
Lieferumfang
- 1x Eaton PV DC Stringbox IKA-SOL20-X22-PKZ-T2-1/18-VM-A (2IN+2OUT, Typ 2, mit Kabelverschraubungen)
Technische Daten
| Anzahl der unterstützten MPP-Tracker | 2 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Max. Eingangsspannung DC | 900 V |
| Breite | 418 mm |
| Höhe | 323 mm |
| Tiefe | 148 mm |
| String-Absicherung | 2-polig |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK10 |
| Sicherungstyp | sonstige |
| Für Sicherungsgröße | sonstige |
| Absicherung Eingang | 0 A |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Kommunikationsprotokoll | sonstige |
| Kommunikationsbus | sonstige |
| Monitoring-Funktion | nein |
| Einsatztemperatur | -5..40 °C |
| Max. Eingangsstrom pro String | 20 A |
| Max. Ausgangsstrom | 20 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 5 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Ja |
| Modellbezeichnung | IKA-SOL20-X22-PKZ-T2-1/18-VM-A |
| Norm / Prüfgrundlage | IEC 61439-2 Anhang DD |
| Aufstellungsart | Nur Innenraumaufstellung |
| Teilungseinheiten | 18 TE |
| Reihen | 1 |
| Artikelnummer | BS-001393 |
| EAN / GTIN | 9010653063872 |
