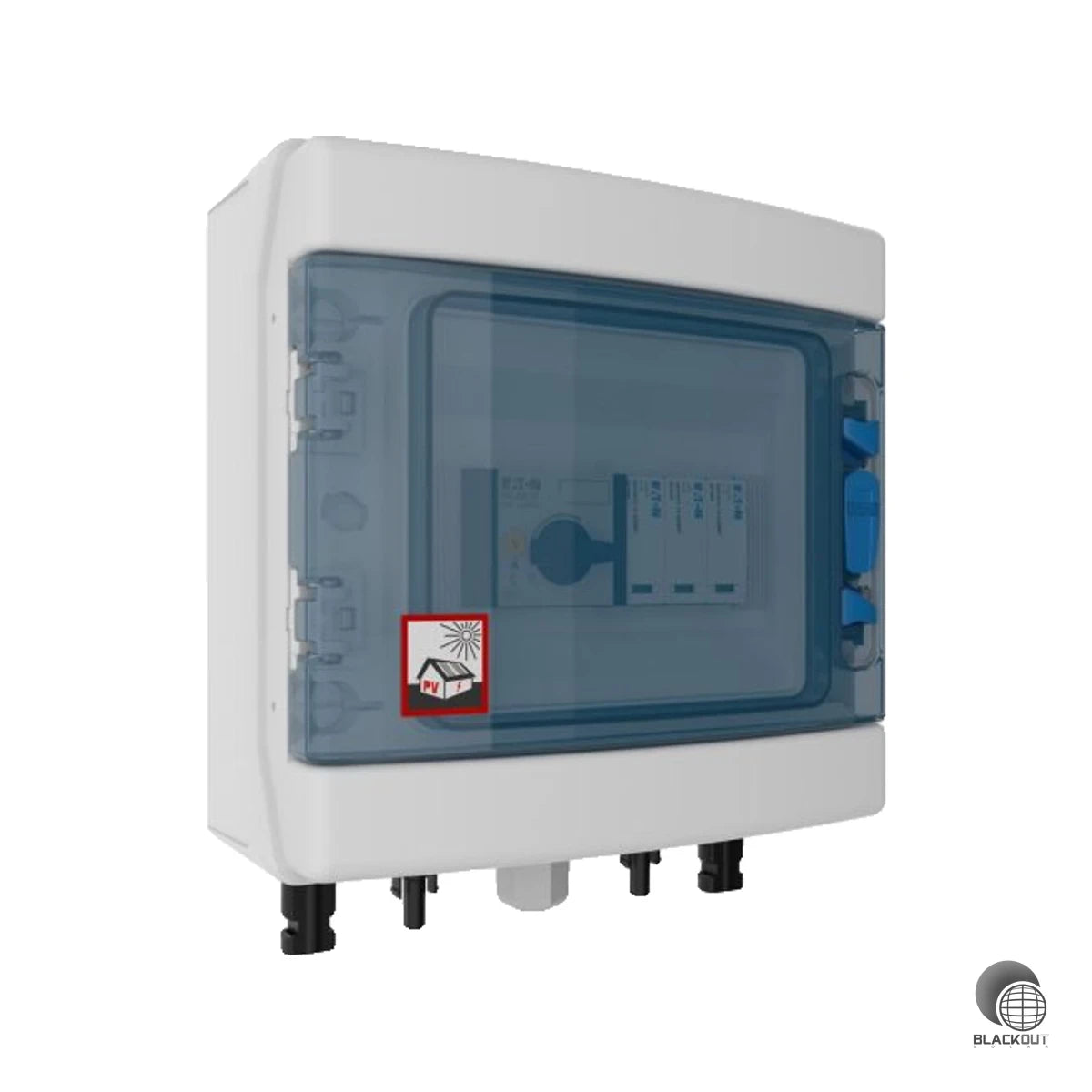

Eaton IKA-SOL20 DC-Stringbox 1IN+1OUT Typ 2 MC4 Überspannungsschutz
- Werkseitig montiert & geprüft nach IEC 61439-2 — spart Installationszeit und reduziert Fehlerquellen
- Strangschutz + Überspannungsschutz Typ 2 in einem Gehäuse — keine Einzelkomponenten nötig
- MC4-Direktanschluss an der Unterseite — schnelle, sichere Verdrahtung ohne Zusatzwerkzeug
- Klarsichtfenster für einfache Sichtprüfung — Betriebsstatus auf einen Blick erkennbar
- IP65 & IK10 — robustes Gehäuse für dauerhaft zuverlässigen Betrieb
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Werkseitig nach IEC 61439-2 Anhang DD montiert und geprüft: Diese DC-Stringbox schützt PV-Anlagen mit einem MPP-Tracker zuverlässig vor Überspannungen und Überströmen — ohne aufwändige Einzelverdrahtung auf der Baustelle.
• Alles in einer Box — PKZ-SOL Strangschutzschalter und Überspannungsschutzgerät Typ 2 sind bereits werkseitig integriert und geprüft
• MC4-Direktanschluss an der Unterseite beschleunigt die Montage und minimiert Verdrahtungsfehler
• Klarsichtfenster ermöglicht schnelle Sichtprüfung des Schaltzustands ohne Öffnen des Gehäuses
• Lasttrennschalter und Erdungsanschluss integriert — erfüllt gängige Anlagenschutzanforderungen ohne Zusatzkomponenten
• IP65-Gehäuse aus schlagfestem Kunststoff (IK10) für dauerhaften Einsatz in anspruchsvollen Umgebungen
Die Box ist ausschließlich für die Innenraumaufstellung ausgelegt und eignet sich ideal für Neuinstallationen sowie Nachrüstungen bei String-Wechselrichtern mit einem MPP-Tracker bis 900 V DC. Sie richtet sich an Elektroinstallateure und Solarteure, die eine normkonforme, zeitsparende Lösung suchen. Die kompakten Abmessungen und die 1-reihige IKA-Box mit 8 Teilungseinheiten passen auch in beengte Schaltschrankbereiche.
Lieferumfang
- 1x Eaton DC-Stringbox IKA-SOL20 1IN+1OUT Typ 2 MC4 (werkseitig montiert und geprüft)
Technische Daten
| Anzahl der unterstützten MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Max. Eingangsspannung DC | 900 V |
| Breite | 238 mm |
| Höhe | 268 mm |
| Tiefe | 118 mm |
| String-Absicherung | 2-polig |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK10 |
| Sicherungstyp | sonstige |
| Für Sicherungsgröße | sonstige |
| Absicherung Eingang | 0 A |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Nein |
| Prüfklasse Typ 3 | Nein |
| Kommunikationsprotokoll | sonstige |
| Kommunikationsbus | sonstige |
| Monitoring-Funktion | nein |
| Einsatztemperatur | -5..40 °C |
| Max. Eingangsstrom pro String | 19.5 A |
| Max. Ausgangsstrom | 19.5 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 1 |
| Art der Einführung | sonstige |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Ja |
| Anschlussart | MC4 |
| Hersteller-Typ | IKA-SOL20-X11-PKZ-T2-1/8-MC4-A |
| Artikelnummer | BS-001035 |
| EAN / GTIN | 9010653063865 |
