Doepke FI-Schutzschalter Typ B+ 40A 300mA 2-polig PV HD
- Typ B+ allstromsensitiv — erkennt AC-, pulsende DC- und glatte Gleichfehlerströme
- PV-optimierte Kurzzeitverzögerung — weniger Fehlauslösungen durch Stoßströme
- HD-Ausführung — besonders widerstandsfähig gegen schädliche Umwelteinflüsse
- Brandschutz bis 20 kHz — zuverlässiger Schutz bei hochfrequenten Fehlerströmen
- Betriebstemperatur -25 bis 60 °C — geeignet für Außenverteilungen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell für den Einsatz in PV-Anlagen entwickelt, bietet dieser allstromsensitive FI-Schutzschalter vorbeugenden Brandschutz bei Frequenzen bis 20 kHz.
- Bemessungsstrom 40 A bei 230 V, Bemessungsfehlerstrom 300 mA
- Typ B+ – allstromsensitiv, erkennt auch glatte Gleichfehlerströme
- PV-optimierte Kurzzeitverzögerung gegen stoßstrombedingte Fehlauslösungen
- Stoßstromfestigkeit 3 kA, Kurzschlussfestigkeit 6 kA
- HD-Ausführung für raue Umgebungen, Betriebstemperatur -25 bis 60 °C
Ideal für private und gewerbliche PV-Anlagen mit Wechselrichtern, die Gleichfehlerströme erzeugen können. Die robuste HD-Variante eignet sich besonders für Außenverteilungen und anspruchsvolle Einsatzorte. Montage auf Standard-DIN-Schiene, Anschluss für Leiterquerschnitte von 1.5 bis 50 mm².
Lieferumfang
- 1x Doepke FI-Schutzschalter Typ B+ 40A 300mA 2-polig PV HD
Technische Daten
| Polzahl | 2 |
| Bemessungsspannung | 230 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0.3 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 2.1 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Selektiver-Typ | Nein |
| Kurzzeitverzögerter Typ | Ja |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | Ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | Ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..50 mm² |
| Farbe | grau |
| RAL-Nummer (ähnlich) | 7035 |

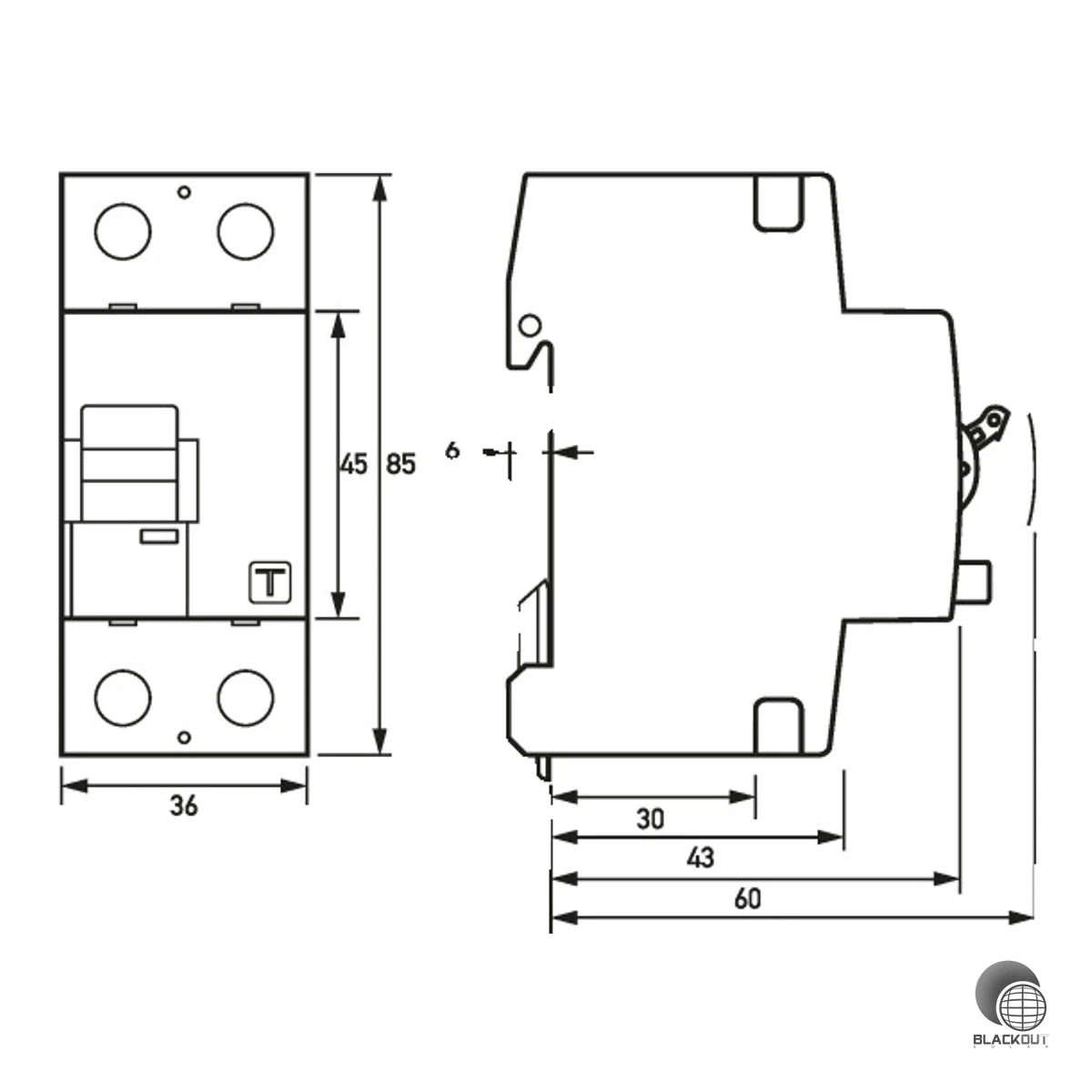

| Gerätebreite | 36 mm |
| Explosionsgeschützt | Nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
| Gewicht | 0.218 kg |
| Artikelnummer | BS-001613 |
| EAN / GTIN | 4014712285385 |
