Doepke FI-Schutzschalter 4-polig 40A 100mA Typ B+ PV
Art.-Nr.: BS-001610·EAN: 4014712284920
- Typ B+ allstromsensitiv — erkennt auch glatte Gleichfehlerströme in PV-Anlagen
- PV-optimierte Kurzzeitverzögerung — weniger Fehlauslösungen durch Stoßströme
- Brandschutz bis 20 kHz — vorbeugender Schutz bei wechselrichtertypischen Frequenzen
- Stoßstromfestigkeit 3 kA — robust gegen transiente Ströme
- Verriegelungsvorrichtung integriert — Zusatzeinrichtungen nachrüstbar
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell für den Einsatz in Photovoltaikanlagen entwickelt, bietet dieser allstromsensitive FI-Schutzschalter vorbeugenden Brandschutz bei Frequenzen bis 20 kHz.
- 4-polig, 40 A Bemessungsstrom, 100 mA Bemessungsfehlerstrom
- Typ B+ mit Erfassung glatter Gleichfehlerströme
- PV-optimierte Kurzzeitverzögerung gegen Stoßströme bis 3 kA
- Montage auf DIN-Schiene, 4 Teilungseinheiten breit
- Leiterquerschnitte von 1.5 bis 50 mm² anschließbar
Ideal für private und gewerbliche PV-Anlagen. Die Kurzzeitverzögerung reduziert Fehlauslösungen und erhöht die Anlagenverfügbarkeit. Ausgelegt für 230/400 V bei 50 Hz.
Lieferumfang
- 1x Doepke FI-Schutzschalter 4-polig 40A Typ B+
Technische Daten
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0.1 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 5.2 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Selektiver-Typ | Nein |
| Kurzzeitverzögerter Typ | Ja |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | Ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | Ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..50 mm² |
| Farbe | grau |
| RAL-Nummer (ähnlich) | 7035 |

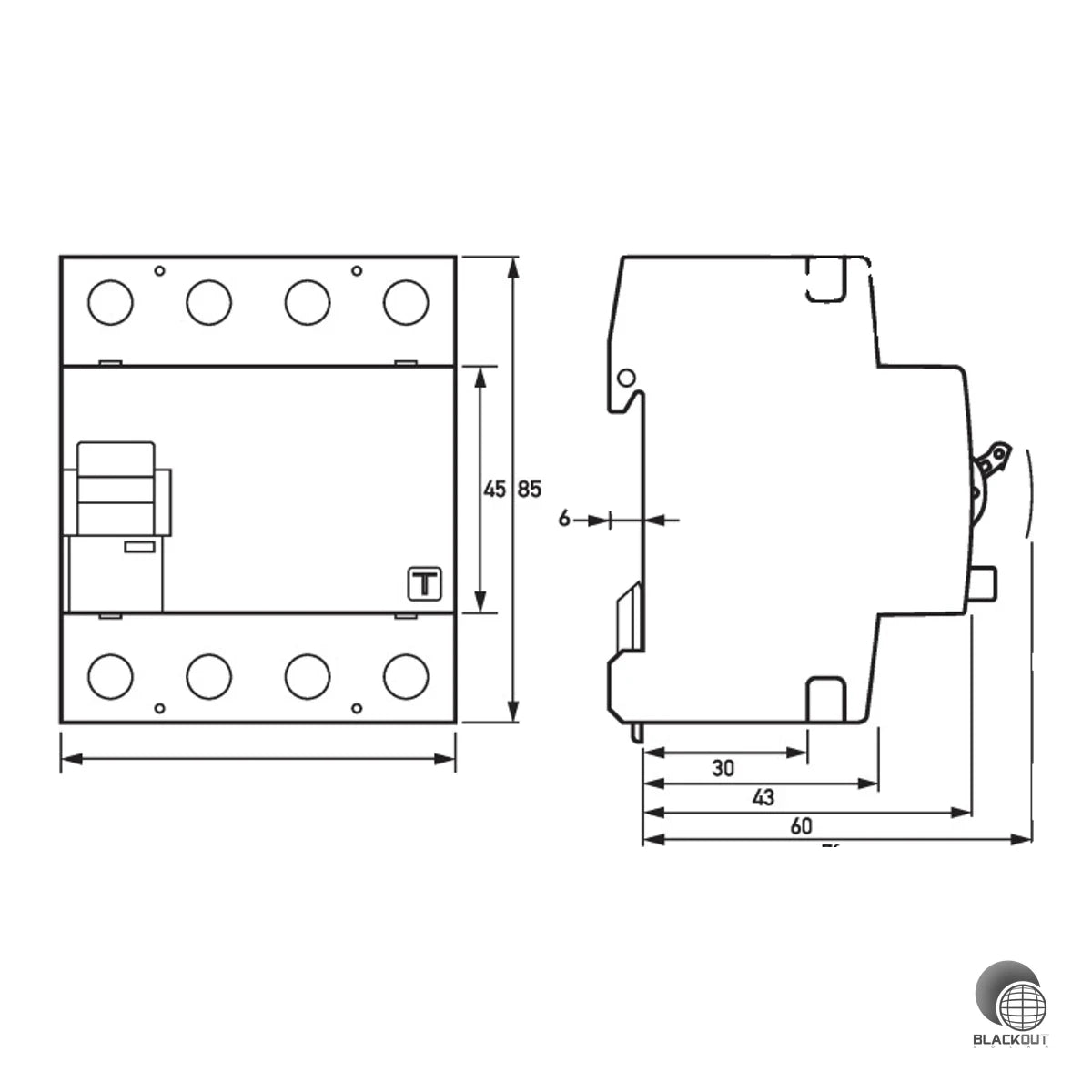

| Gerätebreite | 72 mm |
| Explosionsgeschützt | Nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
| Gewicht | 0.494 kg |
| Artikelnummer | BS-001610 |
| EAN / GTIN | 4014712284920 |
