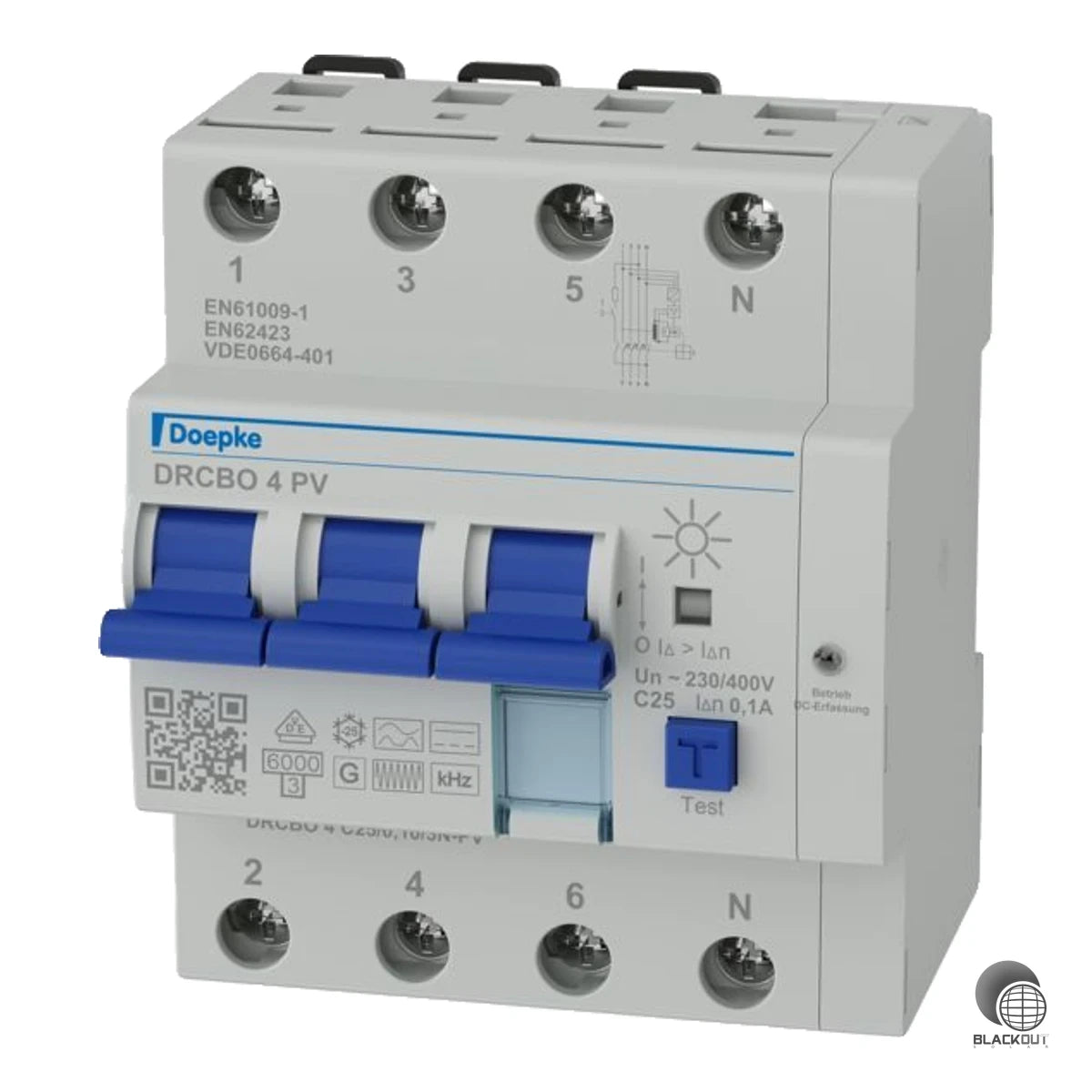

Doepke DRCBO 4 FI-/LS-Kombination 3P+N 25A 0,1A Typ B+ PV
Produktdetails
Speziell für PV-Anlagen entwickelt, kombiniert dieses Gerät FI- und LS-Schutz platzsparend auf der DIN-Schiene – ideal überall dort, wo Platz im Verteiler zählt.
• Typ B+ allstromsensitiv: erkennt Wechsel-, Puls- und Gleichfehlerströme sowie Ströme bis 20 kHz
• 25 A Nennstrom, 0,1 A Bemessungsfehlerstrom, Auslösecharakteristik C
• 6 kA Bemessungsschaltvermögen nach EN 61009
• PV-optimierte Kurzzeitverzögerung reduziert Fehlauslösungen durch Einschaltströme
• 4-polig (3P+N), 4,5 TE, Betriebstemperatur –25 bis +40 °C, IP20
Geeignet für Installateure und Eigenheimbesitzer, die PV-Anlagen normgerecht und platzsparend absichern möchten. Dank mitschaltendem Neutralleiter und Energiebegrenzungsklasse 3 bietet das Gerät umfassenden Schutz für Stromkreise mit erhöhten Einschaltspitzen.
Technische Daten
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0.1 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 14.2 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.535 |
| Artikelnummer | BS-001624 |
| EAN / GTIN | 4014712285507 |
