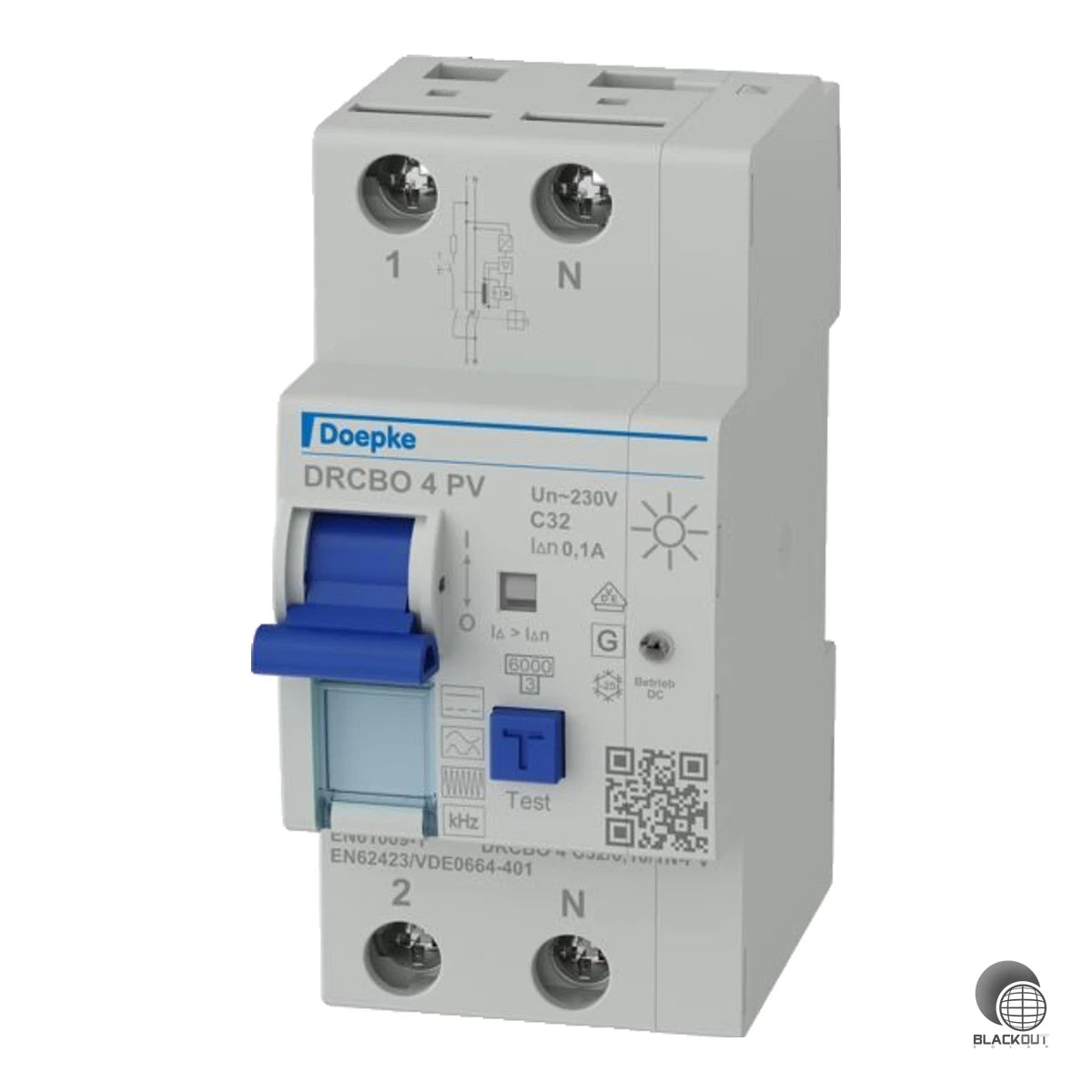

Doepke DRCBO 4 FI-/LS-Schalter 1P+N 32A 0,1A Typ B+ PV
- Allstromsensitiv Typ B+ — erkennt DC-Fehlerströme und Mischströme, unverzichtbar in PV-Anlagen
- PV-optimierte Kurzzeitverzögerung — schützt vor Fehlauslösungen durch Einschaltströme (3 kA Stoßstromfestigkeit)
- 6 kA Bemessungsschaltvermögen nach EN 61009-1 — zuverlässige Absicherung im Kurzschlussfall
- Kompakt auf 2,5 TE — FI- und LS-Schutz platzsparend in einem Gerät kombiniert
- Mitschaltender Neutralleiter + DIN-Schienenmontage — schnelle, normgerechte Installation
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell für Photovoltaikanlagen entwickelter FI-/LS-Kombischalter, der Fehlerstrom- und Leitungsschutz platzsparend in einem 2,5-TE-Gerät auf der DIN-Schiene vereint.
• Allstromsensitiv Typ B+: erkennt glatte DC-Fehlerströme und Mischströme bis 20 kHz
• PV-optimierte Kurzzeitverzögerung: reduziert Fehlauslösungen durch Einschaltströme (Stoßstromfestigkeit 3 kA)
• Bemessungsschaltvermögen 6 kA nach EN 61009-1, Energiebegrenzungsklasse 3
• Auslösecharakteristik C für Verbraucher mit höheren Einschaltspitzen
• Mitschaltender Neutralleiter, IP20, Betrieb von −25 bis +40 °C
Ideal für Installateure und Anlagenbauer, die in PV-Verteilungen normenkonformen Schutz auf minimalem Raum benötigen. Ebenso geeignet für Eigenheimbesitzer, die ihre PV-Anlage sicher und vorschriftsgemäß absichern möchten.
Lieferumfang
- 1x Doepke DRCBO 4 FI-/LS-Kombischalter 1P+N 32A 0,1A Typ B+ PV
Technische Daten
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 32 A |
| Bemessungsfehlerstrom | 0.1 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 6.4 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Breite in Teilungseinheiten | 2.5 |

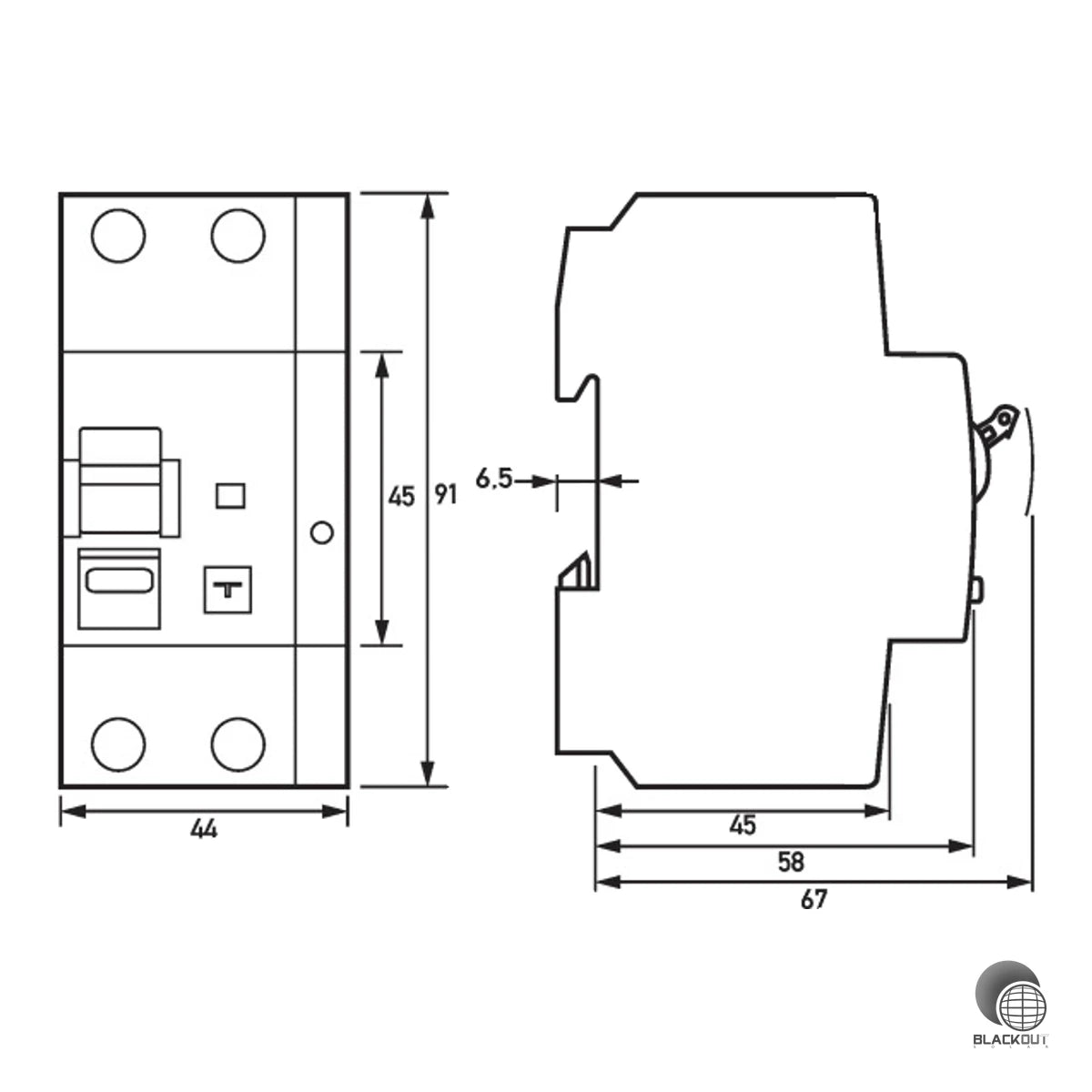

| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.281 kg |
| Artikelnummer | BS-001631 |
| EAN / GTIN | 4014712286214 |
