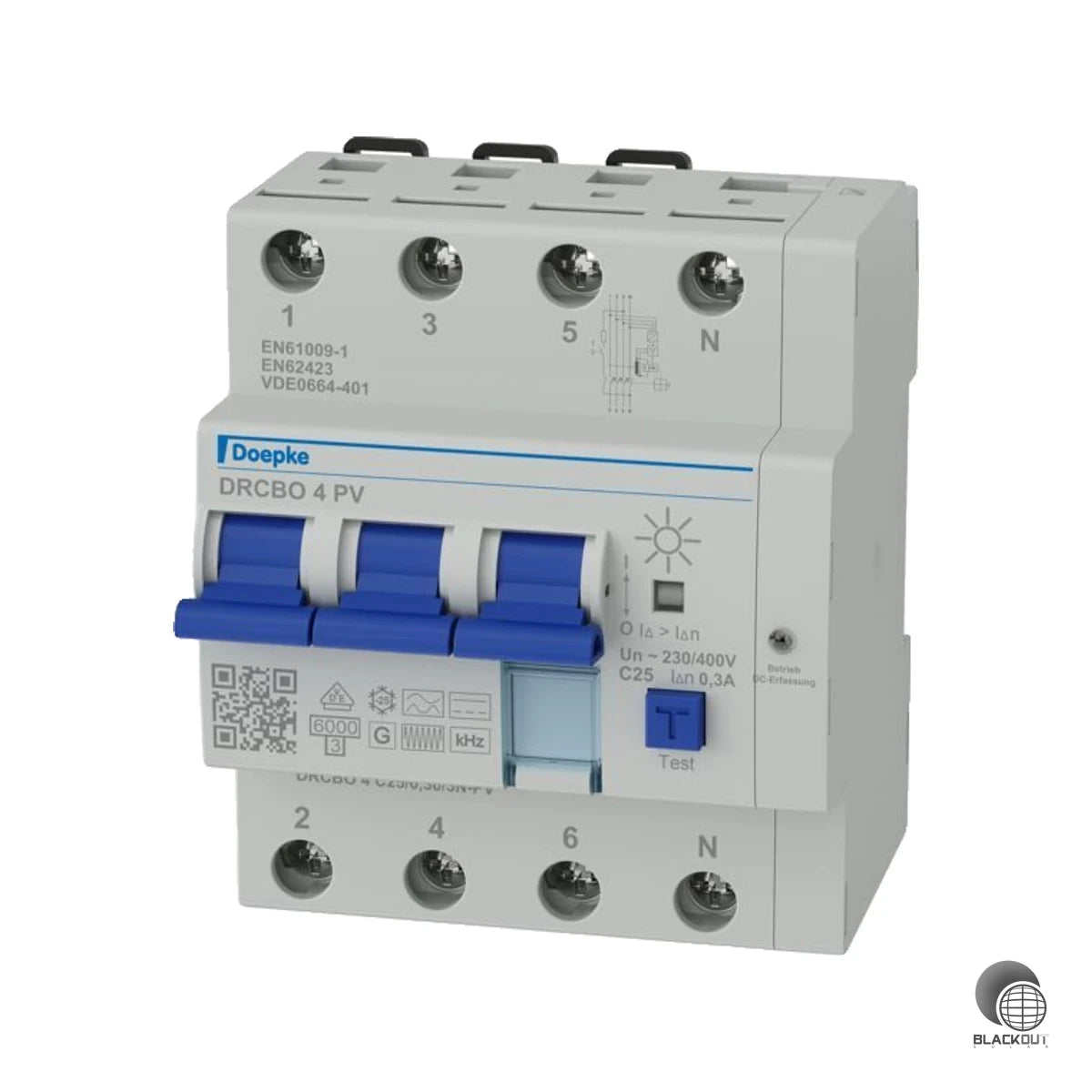

Doepke DRCBO 4 FI/LS-Kombination 25A 0,3A Typ B+ C-Char. 3P+N PV
- Typ B+ allstromsensitiv — erkennt alle Fehlerströme inkl. Gleichanteile in PV-Wechselrichter-Anlagen
- PV-optimierte Kurzzeitverzögerung — schützt vor Fehlauslösungen durch Stoßströme
- 2-in-1: FI- und Leitungsschutz auf 4,5 TE — spart Platz im Verteiler
- 6 kA Schaltvermögen nach EN 61009-1 — normgerecht für private und gewerbliche PV-Anlagen
- Betrieb von -25 °C bis +40 °C — zuverlässig auch unter anspruchsvollen Bedingungen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Entwickelt für den Einsatz in PV-Anlagen, vereint dieses Gerät Fehlerstromschutz und Leitungsschutz in einem einzigen Bauteil und spart damit wertvollen Platz im Verteiler.
• Fehlerstrom-Typ B+ — allstromsensitiv, erkennt alle Fehlerströme inkl. Gleichfehlerströme wie sie in PV-Anlagen typisch auftreten
• Kurzzeitverzögerte Abschaltcharakteristik — reduziert Fehlauslösungen durch Stoßströme, erhöht die Anlagenverfügbarkeit
• Bemessungsschaltvermögen 6 kA nach EN 61009-1 — ausreichend für gewerbliche und private Installationen
• Auslösecharakteristik C — ideal für Verbraucher mit höheren Einschaltspitzen
• Kompaktes Format mit 4,5 TE auf DIN-Schiene, IP20, mitschaltender Neutralleiter
Geeignet für Installateure und Elektrofachkräfte, die PV-Anlagen normgerecht absichern möchten. Dank des integrierten Typ-B+-Schutzes ist dieses Gerät die richtige Wahl überall dort, wo Wechselrichter glatte Gleichfehlerströme erzeugen können. Bei BlackoutSolar erhältlich für Einzel- und Projektmengen.
Lieferumfang
- 1x Doepke DRCBO 4 FI-/LS-Kombination 25A 0,3A Typ B+ 3P+N
Technische Daten
| Schutzart (IP) | IP20 |
| Polzahl (gesamt) | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 25 A |
| Bemessungsfehlerstrom | 0.3 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 14.2 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |

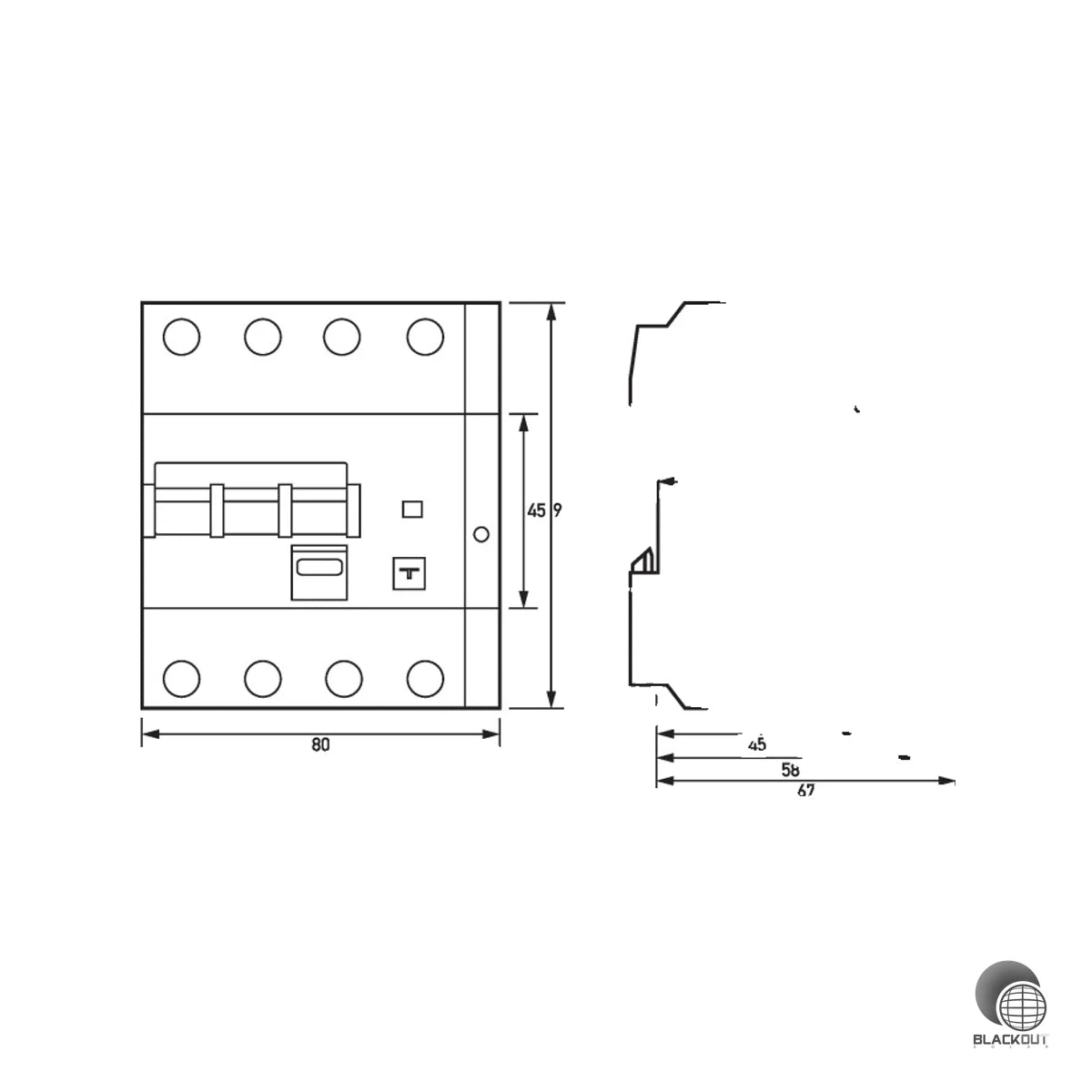

| Breite in Teilungseinheiten | 4.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Gewicht | 0.323 kg |
| Einbaubreite | 4.5 TE |
| Artikelnummer | BS-001621 |
| EAN / GTIN | 4014712285446 |
