Doepke DRCBO 4 FI-/LS-Kombination 1P+N 32A 300mA Typ B+ PV
Art.-Nr.: BS-001628·EAN: 4014712285682
- Allstromsensitiv Typ B+ — erfasst AC-, DC- und Mischfehlerströme in PV-Anlagen zuverlässig
- PV-optimierte Kurzzeitverzögerung — reduziert Fehlauslösungen durch Einschaltströme
- 2-in-1 kompakt: FI- und Leitungsschutz in nur 2,5 TE auf der DIN-Schiene
- 6 kA Bemessungsschaltvermögen nach EN 61009 — robuster Kurzschlussschutz
- Anschluss bis 35 mm² (eindrähtig) — flexibel für verschiedene Kabelquerschnitte
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell für Photovoltaikanlagen entwickelt, vereint der DRCBO 4 Fehlerstrom- und Leitungsschutz platzsparend in nur 2,5 TE auf der DIN-Schiene.
- Allstromsensitiver Schutz Typ B+ — erfasst auch DC-Fehlerstromanteile in PV-Anlagen
- PV-optimierte Kurzzeitverzögerung — schützt vor Fehlauslösungen bei Einschaltströmen
- 6 kA Bemessungsschaltvermögen nach EN 61009, Auslösecharakteristik C
Geeignet für 230-V-Wechselstromkreise (50 Hz) in privaten und gewerblichen PV-Installationen. Ideal für Installateure, die im Verteiler Platz sparen müssen.
Lieferumfang
- 1x Doepke DRCBO 4 FI-/LS-Kombination 1P+N 32A 300mA Typ B+ PV
Technische Daten
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 32 A |
| Bemessungsfehlerstrom | 0.3 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 6.4 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |

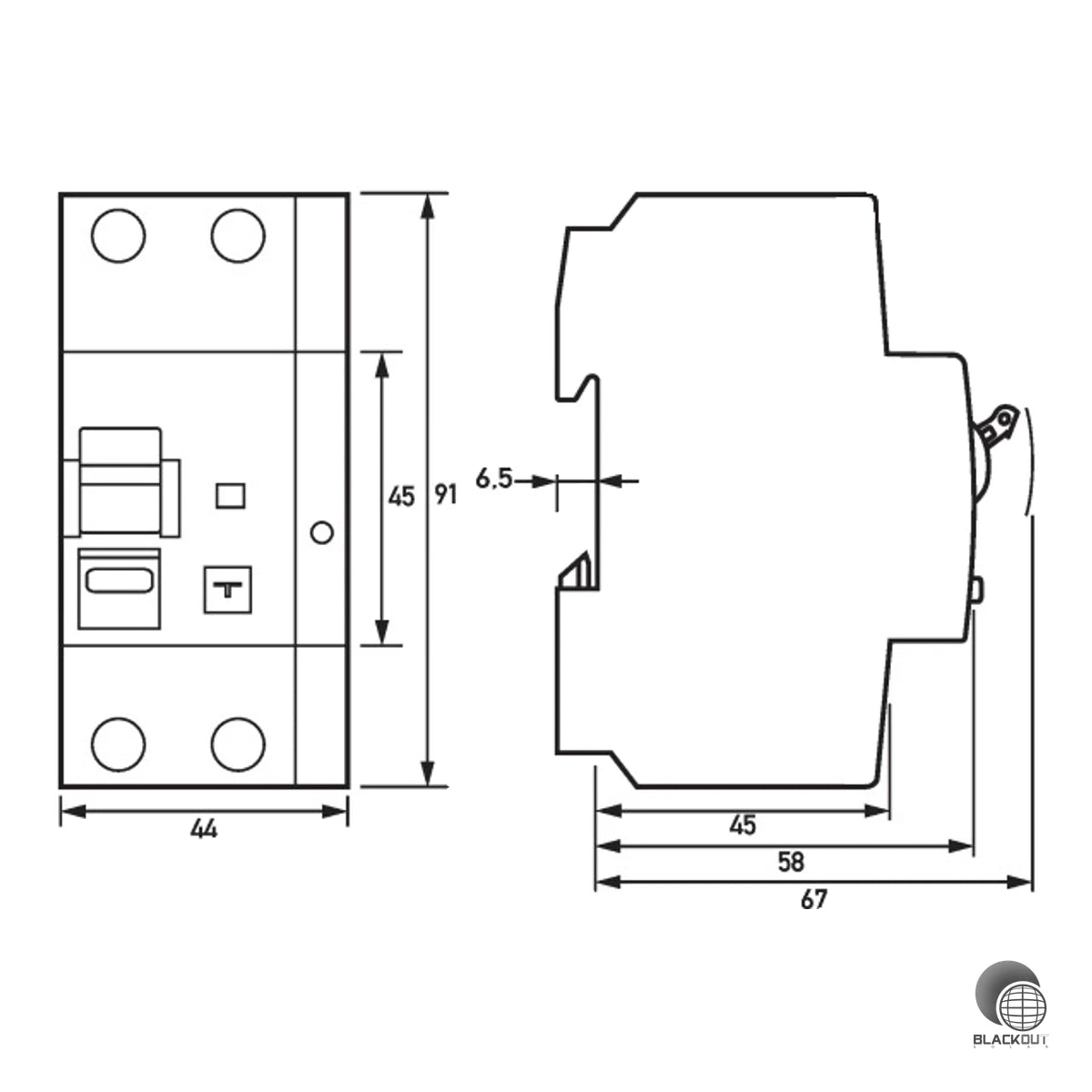

| Breite in Teilungseinheiten | 2.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.278 kg |
| Artikelnummer | BS-001628 |
| EAN / GTIN | 4014712285682 |
