DEHN DEHNguard MP YPV 1200 FM Überspannungsableiter Typ 2 PV
Art.-Nr.: BS-001038·EAN: 4013364495685
- Typ 2 Schutz nach EN 61643-31 — geprüft für PV-Anlagen bis 1170 V DC
- Nennableitstoßstrom 20 kA / max. 40 kA (8/20 µs) — zuverlässiger Schutz vor Blitzüberspannungen
- Fernmeldekontakt (potentialfreier Wechsler) — einfache Integration in Gebäudeüberwachung
- Thermo-Dynamik-Control — optische Funktions-/Defektanzeige für sichere Betriebskontrolle
- Push-In-Anschlusstechnik — verdrahtungsfertige Montage auf 35-mm-Hutschiene in 3 TE
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Der DEHNguard MP YPV 1200 FM schützt PV-Anlagen zuverlässig vor gefährlichen Überspannungen durch Blitz und Schaltvorgänge – zertifiziert nach EN 61643-31 Typ 2 für Spannungen bis 1170 V DC.
- Max. PV-Spannung: 1170 V DC, Schutzpegel ≤ 4 kV
- Nennableitstoßstrom 20 kA / max. 40 kA (8/20 µs)
- Fernmeldekontakt (potentialfreier Wechsler) für externe Überwachungseinrichtungen
- 3 TE Hutschienenmontage, Push-In-Anschlusstechnik bis 10 mm²
Geeignet für professionelle und private PV-Anlagen im Innenbereich. Die bewährte Thermo-Dynamik-Control-Überwachung gewährleistet hohe Gerätesicherheit. Ideal für Installateure, die eine verdrahtungsfertige, modulare Komplettlösung suchen.
Lieferumfang
- 1x DEHN DEHNguard MP YPV 1200 FM Überspannungsableiter Typ 2 (Basisteil mit gesteckten Schutzmodulen)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. PV-Spannung | 1170 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

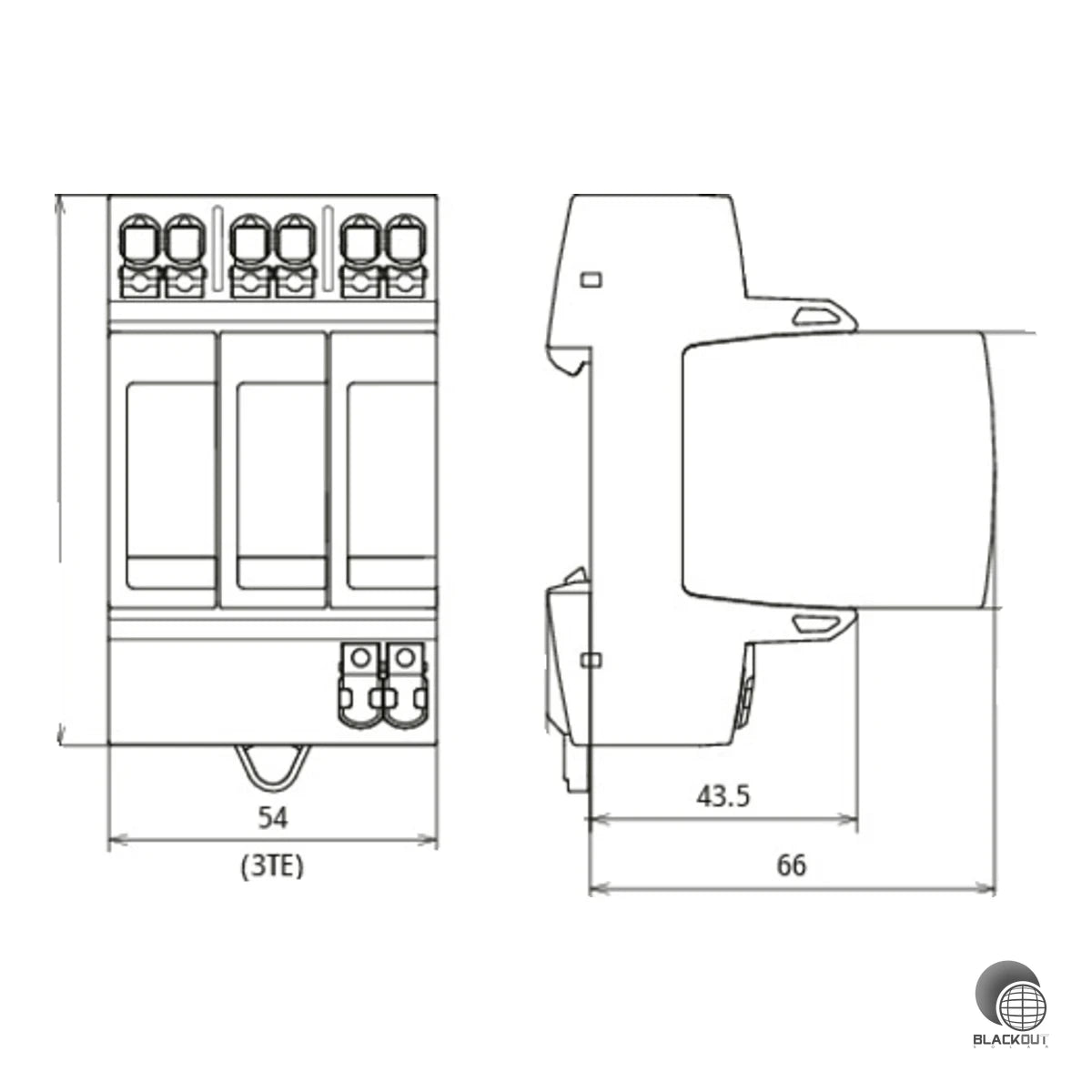

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 10 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 10 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Nennlaststrom DC (IL) | 40 A |
| Ansprechzeit (tA) | ≤ 25 ns |
| Gehäusewerkstoff | Thermoplast UL 94 V-0, Farbe rot |
| Einbauort | Innenraum |
| FM-Kontaktform | Wechsler |
| Schaltleistung AC (FM-Kontakt) | 250 V / 0,5 A |
| Schaltleistung DC (FM-Kontakt) | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Min. Anschlussquerschnitt starr | 1.5 mm² |
| Min. Anschlussquerschnitt flexibel | 6 mm² |
| Max. Anschlussquerschnitt FM-Klemmen | 1.5 mm² |
| Gewicht | 0.299 kg |
| Artikelnummer | BS-001038 |
| EAN / GTIN | 4013364495685 |
