DEHN DEHNguard M YPV SCI 1200 Überspannungsableiter Typ 2
Art.-Nr.: BS-001080·EAN: 4013364127951
- Typ-2-Schutz nach EN/IEC 61643-31 — zertifiziert mit KEMA- und CSA-Zulassung
- Max. Ableitstoßstrom 25 kA (8/20 µs) — hohe Schutzreserve bei Blitzeinschlägen
- Patentiertes SCI-Prinzip — kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung
- Modulare Hutschienenmontage TH35 (3 TE) — platzsparend und einfach austauschbar
- Breiter Betriebstemperaturbereich -40 bis +80 °C — zuverlässig unter allen Klimabedingungen
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt Photovoltaik-Anlagen bis 1200 V DC zuverlässig vor Überspannungen durch Blitzeinschläge und Schaltimpulse — zertifiziert nach EN 61643-31 / IEC 61643-31 Typ 2.
Max. Ableitstoßstrom: 25 kA (8/20 µs)
Gesamtableitstoßstrom: 30 kA
Schutzpegel: ≤ 4,5 kV
Ansprechzeit: ≤ 25 ns
Kurzschlussfestigkeit: 10 kA
Geeignet für private und gewerbliche PV-Anlagen im IT-freien DC-Netz. Das patentierte SCI-Prinzip gewährleistet sichere elektrische Trennung im Schutzmodul. Modulare Hutschienenmontage (TH35, 3 TE) für platzsparende Installation und einfachen Modultausch.
Lieferumfang
- 1x DEHN DEHNguard M YPV SCI 1200 (Basisteil mit gesteckten Schutzmodulen, verdrahtungsfertige Kompletteinheit)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1200 V |
| Schutzpegel | 4.5 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |

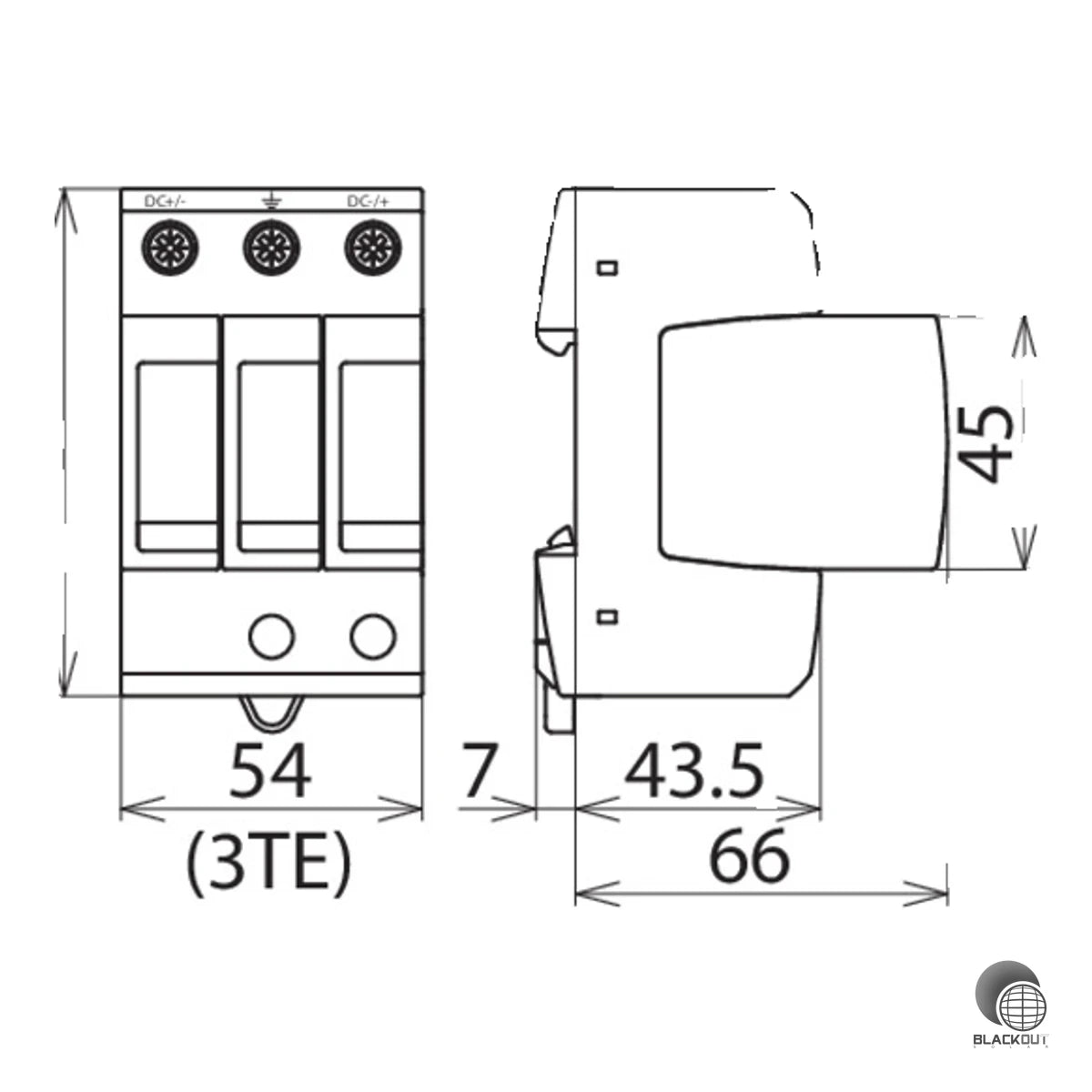

| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 30 kA |
| Schutzpegel bei 5 kA | ≤4 kV |
| Ansprechzeit | ≤25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Min. Leiterquerschnitt | 1.5 mm² |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Gehäusefarbe | Rot |
| Einbauort | Innenraum |
| Zulassungen | KEMA, CSA |
| Gewicht | 0.336 kg |
| Anzahl der Ports | 1 |
| Funktions-/Defektanzeige | grün / rot |
| Norm | EN 61643-31 / IEC 61643-31 |
| Artikelnummer | BS-001080 |
| EAN / GTIN | 4013364127951 |
