DEHN DEHNguard M YPV SCI 1000 FM Überspannungsableiter Typ 2
- Typ 2 Schutz nach EN 61643-31 / IEC 61643-31 — normgerecht für PV-Anlagen bis 1000 V DC
- Patentiertes SCI-Prinzip — kombinierte Abtrenn- und Kurzschließvorrichtung für sichere elektrische Trennung
- Max. Ableitstoßstrom 25 kA, Gesamtableitstoßstrom 40 kA — hohe Schutzreserven
- Fernmeldekontakt (potentialfreier Wechsler) — einfache Integration in externe Überwachungssysteme

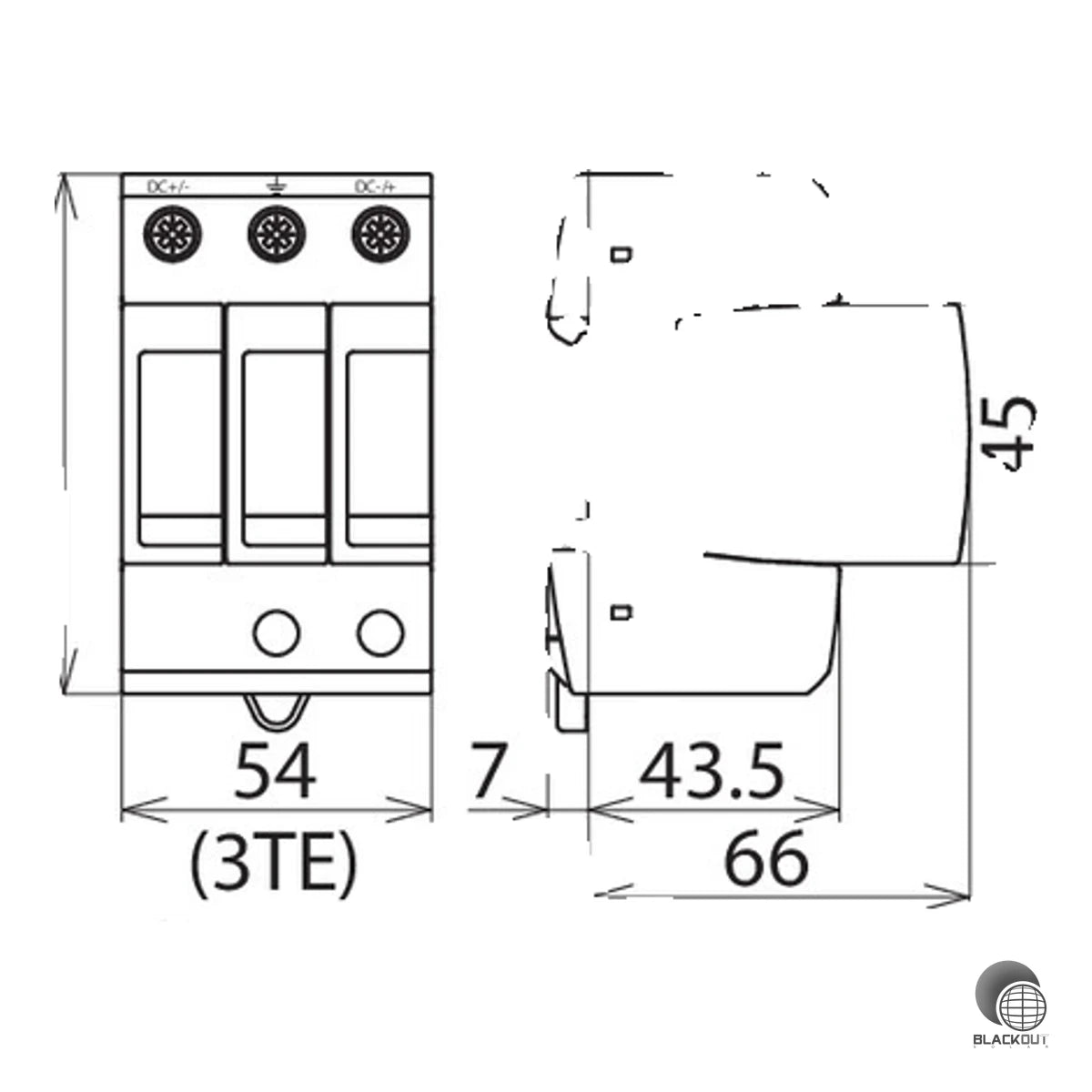

- Hutschienenmontage TH35, nur 3 TE breit — platzsparende Integration in DC-Verteiler
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Modularer Überspannungsschutz speziell für Photovoltaik-Anlagen bis 1000 V DC, bestehend aus Basisteil und gesteckten Schutzmodulen — verdrahtungsfertig und schnell montierbar.
• Typ 2 nach EN 61643-31 / IEC 61643-31 (Class II)
• Max. Ableitstoßstrom: 25 kA (8/20 µs), Gesamtableitstoßstrom: 40 kA
• Schutzpegel ≤ 4 kV, bei 5 kA ≤ 3,5 kV
• Kombinierte Abtrenn- und Kurzschließvorrichtung (patentiertes SCI-Prinzip) mit sicherer elektrischer Trennung
• Fernmeldekontakt (potentialfreier Wechsler) für externe Überwachungseinrichtungen, optische Defektanzeige (grün/rot)
Geeignet für Installateure und Eigenheimbesitzer, die ihre PV-Anlage gemäß IEC 60364-7-712 vor Überspannungen schützen möchten. Dank Hutschienenmontage (TH35, 3 TE) lässt sich das Gerät einfach in bestehende DC-Verteiler integrieren. Der Betriebstemperaturbereich von −40 °C bis +80 °C und das flammhemmende Thermoplastgehäuse (UL 94 V-0) sorgen für dauerhaften Einsatz auch unter anspruchsvollen Bedingungen.
Lieferumfang
- 1x DEHNguard M YPV SCI 1000 FM Überspannungsableiter (Basisteil inkl. gesteckter Schutzmodule)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Schutzpegel bei 5 kA | ≤ 3.5 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0, Farbe rot |
| Einbauort | Innenraum |
| Funktions- / Defektanzeige | grün / rot |
| FM-Kontaktform | Wechsler (potentialfrei) |
| Schaltleistung FM-Kontakt AC | 250 V / 0.5 A |
| Schaltleistung FM-Kontakt DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Anschlussquerschnitt FM-Klemmen (max.) | 1.5 mm² ein-/feindrähtig |
| Anschlussquerschnitt (min.) | 1.5 mm² |
| Norm | EN 61643-31 / IEC 61643-31 |
| Zulassungen | KEMA, UL, CSA |
| Anzahl der Ports | 1 |
| Gewicht | 0.323 kg |
| Artikelnummer | BS-000865 |
| EAN / GTIN | 4013364126435 |
