Dehn DEHNguard M YPV 1500 FM Überspannungsableiter Typ 2 DC
- Fernmeldekontakt (potentialfreier Wechsler) — einfache Integration in Monitoring- und Überwachungssysteme
- Steckbare Schutzmodule — schneller Austausch im Servicefall ohne Neuverkabelung
- Bis 40 kA Ableitstoßstrom — zuverlässiger Schutz auch für leistungsstarke PV-Anlagen
- Einsatz auch in DC-Batteriespeichersystemen möglich — zukunftssicher für Hybrid-Installationen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt die DC-Seite von Photovoltaik-Anlagen zuverlässig vor Überspannungen durch Blitzeinschlag oder Schaltimpulse — normgerecht nach EN/IEC 61643-31 Typ 2 für Spannungen bis 1500 V DC.
• Thermo-Dynamik-Control überwacht den Ableiterzustand kontinuierlich und meldet Defekte optisch sowie über potentialfreien Wechslerkontakt — ideal für Fernüberwachung und Monitoring
• Bewährte Y-Schaltung (fehlerresistent) — erhöht die Betriebssicherheit auch bei asymmetrischen Fehlern
• Steckbare Schutzmodule ermöglichen einen schnellen Austausch im Servicefall ohne Neuverkabelung
• Bis 40 kA Ableitstoßstrom — ausreichend Schutzreserve auch für leistungsstarke Dachanlagen und Gewerbesysteme
• Einsatz auch in DC-Batteriespeichersystemen möglich — flexibel für moderne Hybrid-Installationen
Geeignet für Installateure und Elektrofachbetriebe, die PV-Anlagen normgerecht nach IEC 60364-7-712 schützen müssen. Passt auf jede Standard-Hutschiene (TH35) und benötigt nur 3 Teilungseinheiten im Verteiler. Auch für Eigenheimbesitzer mit größeren Aufdachanlagen sowie für gewerbliche Systeme mit Batteriespeicher eine sinnvolle Absicherung.
Lieferumfang
- 1x Dehn DEHNguard M YPV 1500 FM (Basisteil mit gesteckten Schutzmodulen)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Max. PV-Spannung | 1500 V |
| Schutzpegel | 5 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

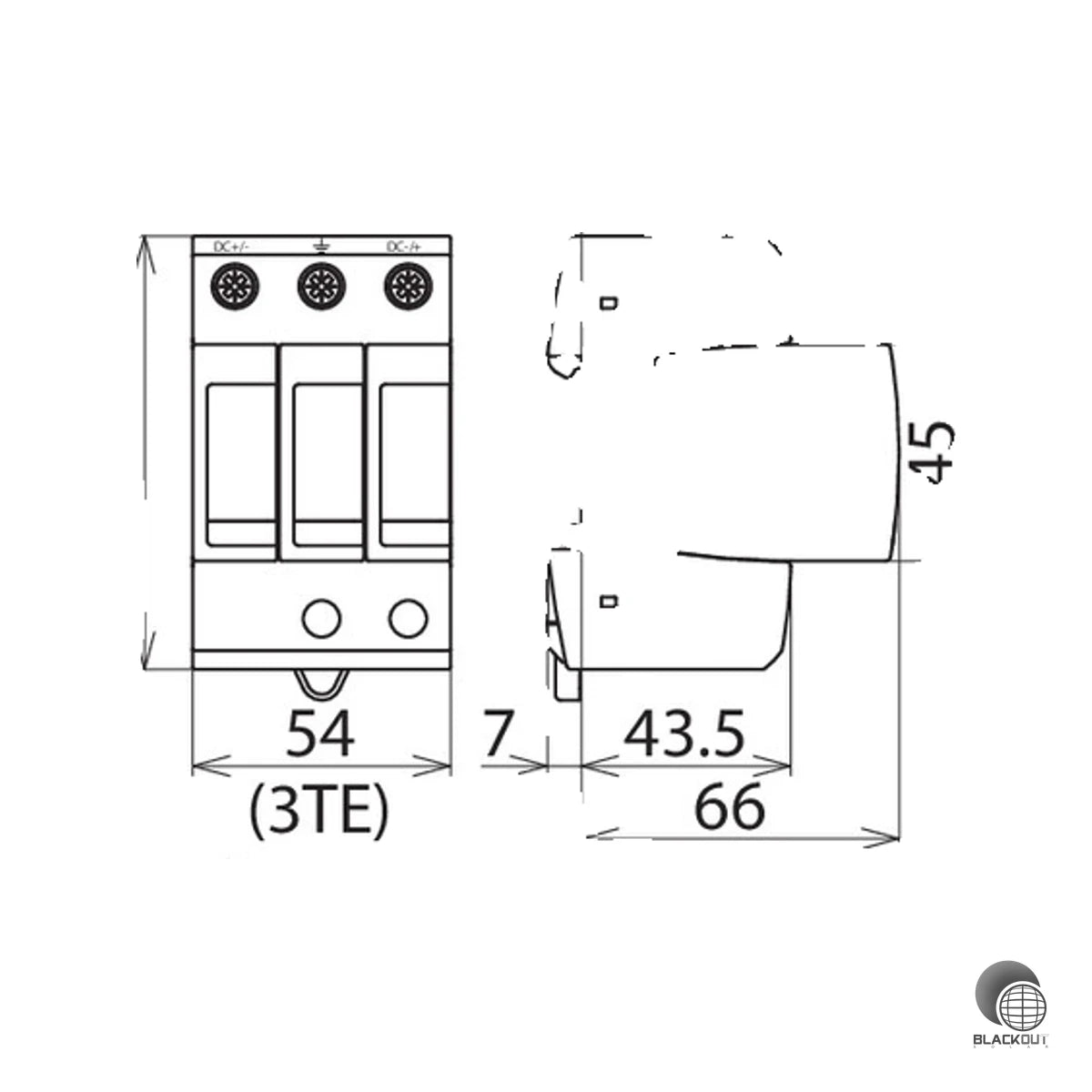

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Modellbezeichnung | DG M YPV 1500 FM |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 … +80 °C |
| Gehäusewerkstoff | Thermoplast (UL 94 V-0), Farbe rot |
| Einbauort | Innenraum |
| Fernmeldekontakt Schaltform | Wechsler (potentialfrei) |
| Schaltleistung FM AC | 250 V / 0,5 A |
| Schaltleistung FM DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Anschlussquerschnitt FM-Klemmen (max.) | 1,5 mm² |
| Anschlussquerschnitt (min.) | 1,5 mm² |
| Zulassungen | UL, KEMA |
| Norm | EN 61643-31 / IEC 61643-31 Typ 2 / Class II |
| Gewicht | 0.35 kg |
| Artikelnummer | BS-001161 |
| EAN / GTIN | 4013364327726 |
