DEHN DEHNguard M PV2 SCI Überspannungsableiter Typ 2 1000V DC
- Schutz für 2 MPP-Eingänge — ideal für Wechselrichter mit 2 MPP-Trackern
- Patentiertes SCI-Prinzip — sichere elektrische Trennung im Schutzmodul bei Überspannung
- Gesamtableitstoßstrom 40 kA / max. 25 kA je Pfad (8/20 µs) — hohe Ableitkapazität
- Zertifiziert nach EN 61643-31 Typ 2, UL & KEMA zugelassen — geprüfte Sicherheit
- Optische Statusanzeige grün/rot — sofortige Fehlerdiagnose auf einen Blick
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt PV-Anlagen bis 1000 V DC zuverlässig vor gefährlichen Überspannungen – ausgelegt für Systeme mit 2 MPP-Trackern. Das patentierte SCI-Prinzip (kombinierte Abtrenn- und Kurzschließvorrichtung) gewährleistet sichere elektrische Trennung direkt im Schutzmodul.
• Typ 2 nach EN 61643-31 / IEC 61643-31
• Gesamtableitstoßstrom 40 kA (8/20 µs), max. 25 kA je Pfad
• Schutzpegel ≤ 4 kV, Ansprechzeit ≤ 25 ns
• Hutschienenmontage (5 TE), IP20, optische Statusanzeige grün/rot
Ideal für Installateure und Eigenheimbesitzer mit Zwei-Tracker-Wechselrichtern. Die verdrahtungsfertige Kompletteinheit aus Basisteil und gesteckten Schutzmodulen lässt sich schnell auf jede Standard-35-mm-Hutschiene aufrasten und ist für den Innenraum-Einsatz nach IEC 60364-7-712 ausgelegt.
Lieferumfang
- 1x DEHN DEHNguard M PV2 SCI 1000 Überspannungsableiter (Kompletteinheit mit Basisteil und gesteckten Schutzmodulen)
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

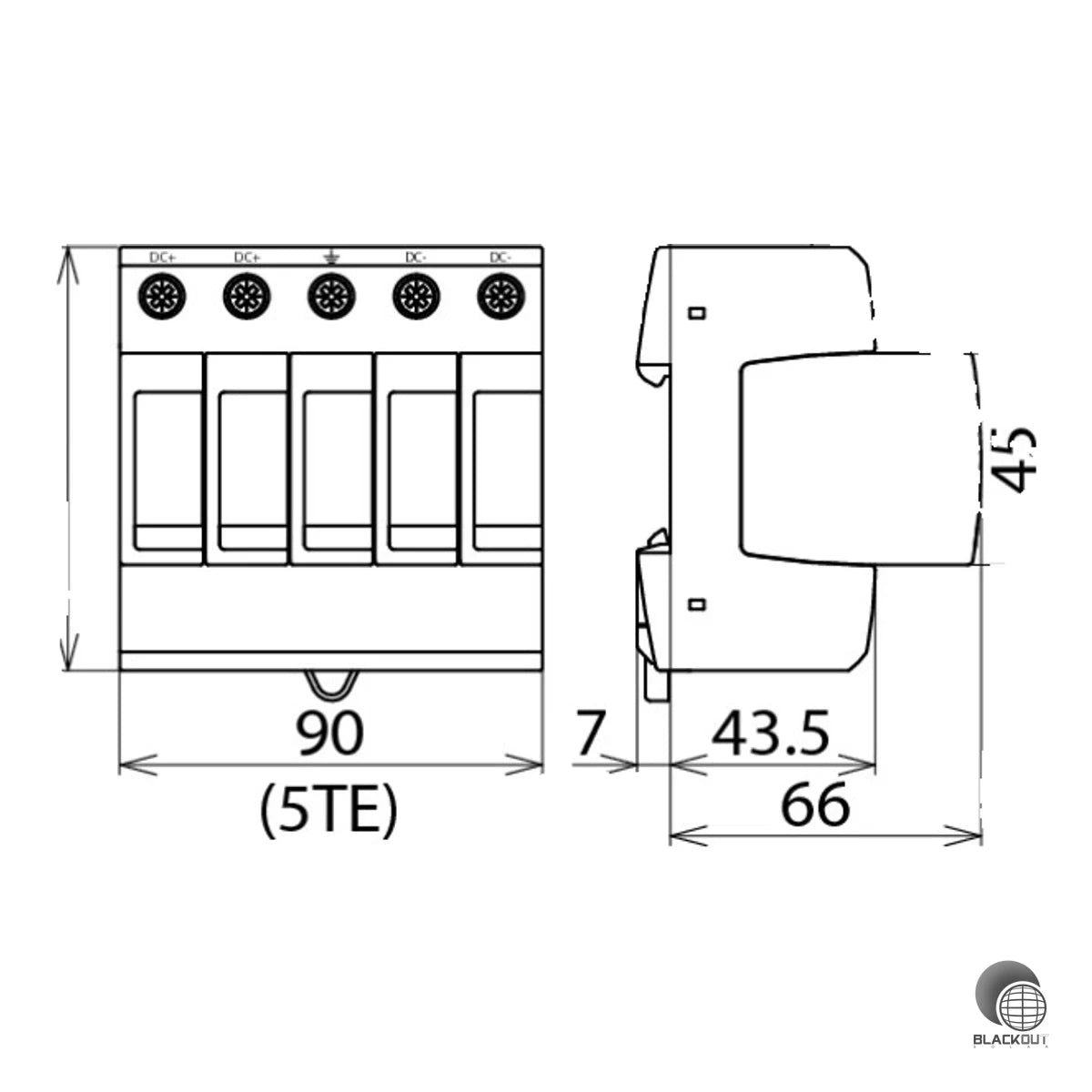

| Baugröße | 5 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) (Itotal) | 40 kA |
| Schutzpegel bei 5 kA (UP) | ≤ 3.5 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Min. Leiterquerschnitt (ein-/feindrähtig) | 1.5 mm² |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0, Farbe rot |
| Einbauort | Innenraum |
| Zulassungen | UL, KEMA |
| Gewicht | 0.499 kg |
| Artikelnummer | BS-000951 |
| EAN / GTIN | 4013364224964 |
