DEHN DEHNcube YPV SCI 1000 2M Überspannungsableiter Typ 2 PV
Art.-Nr.: BS-000950·EAN: 4013364155053
- IP65-Schutzgehäuse — direkt am Wechselrichter montierbar, kein separates Isolierstoffgehäuse nötig
- Patentiertes SCI-Prinzip — sichere elektrische Trennung in jedem der vier Schutzpfade
- Schützt 2 MPP-Eingänge — max. 25 kA je Schutzpfad, Gesamtableitstoßstrom 40 kA
- Typ 2 nach EN 61643-31 / EN 50539-11 — normkonform nach DIN IEC 60364-7-712
- Betrieb von –35 °C bis +80 °C — geprüft für Innen- und Außenmontage
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt PV-Wechselrichter zuverlässig vor Überspannungsschäden: der vierpolige Überspannungsableiter im IP65-Gehäuse ist speziell für zwei MPP-Eingänge ausgelegt und ohne separates Isolierstoffgehäuse direkt einsatzbereit.
Typ 2 nach EN 61643-31 / EN 50539-11
Max. Ableitstoßstrom: 25 kA je Schutzpfad, gesamt 40 kA
Schutzpegel: ≤ 4 kV (≤ 3,5 kV bei 5 kA)
Betriebstemperatur: –35 °C bis +80 °C
Optische Defektanzeige (grün/rot) für einfache Sichtkontrolle
Ideal für Installateure und Anlagenbetreiber, die normkonforme Absicherung nach DIN IEC 60364-7-712 benötigen. Das patentierte SCI-Prinzip gewährleistet sichere elektrische Trennung in jedem Schutzpfad — auch für Außenmontage geeignet.
Lieferumfang
- 1x DEHN DEHNcube YPV SCI 1000 2M Überspannungsableiter im IP65-Gehäuse
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 1000 V |
| Schutzpegel | 4 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Direktmontage |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 6 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP65 |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Schutzpegel bei 5 kA | ≤3.5 kV |
| Ansprechzeit | ≤25 ns |
| Min. Leiterquerschnitt (ein-/feindrähtig) | 2.5 mm² |
| Betriebstemperaturbereich | -35 bis +80 °C |
| Anzahl Kabeleinführungen | 5x Ø3-7 mm |

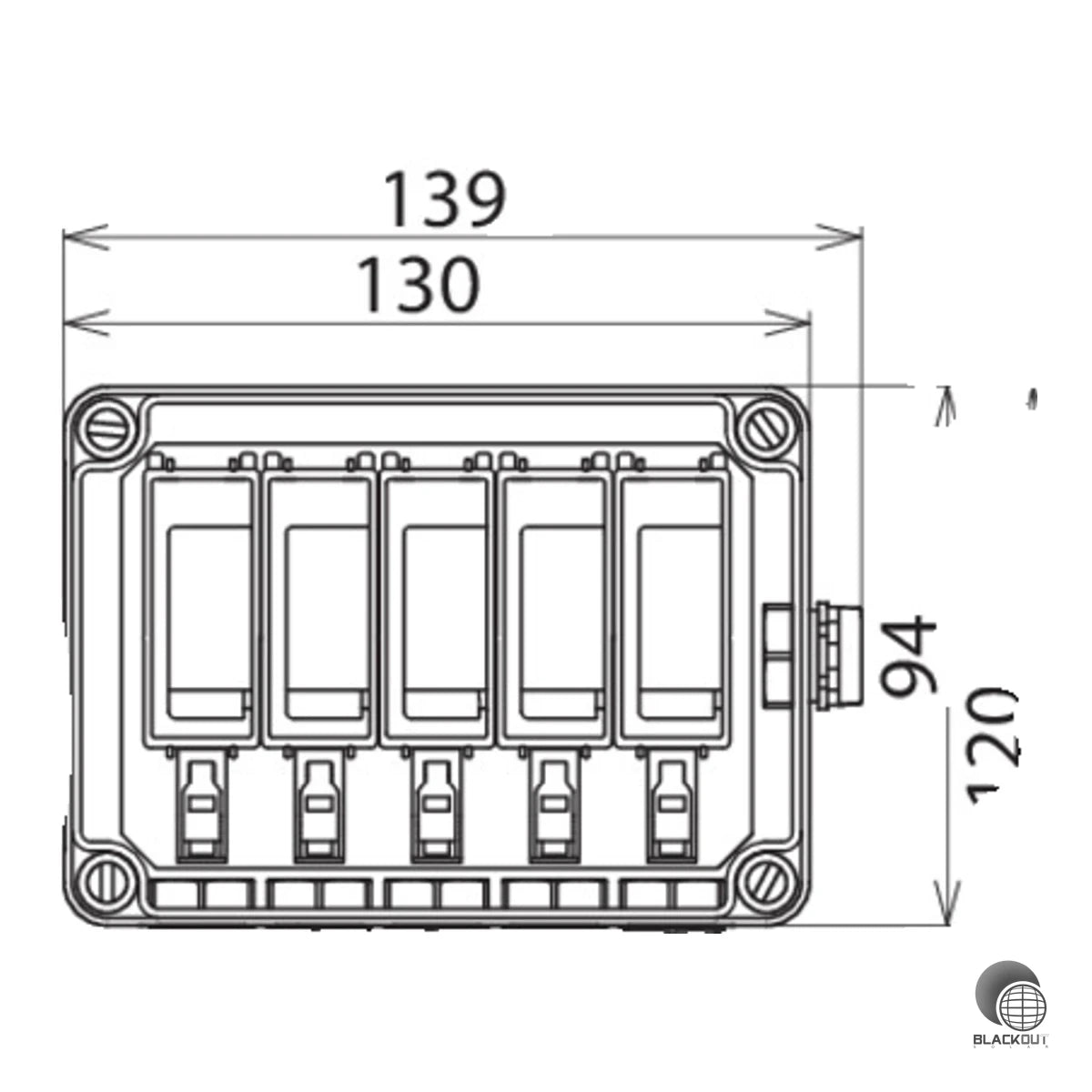

| Gehäuseabmessungen (B×H×T) | 130 × 94 × 81 mm |
| Gewicht | 0.617 kg |
| Gehäusefarbe | grau |
| Zulassung | KEMA |
| Einbauort | Innen/Außen |
| Ausführung | Mit Druckausgleichselement, Klarsichtdeckel |
| Artikelnummer | BS-000950 |
| EAN / GTIN | 4013364155053 |
