Dehn DEHNcube PV DCU 2 YPV 1100 2M 2S Generatoranschlusskasten
- Integrierter Überspannungsschutz Typ 2 (40 kA) — schützt Wechselrichter und Anlage vor Blitzfolgeschäden
- Klarsichtdeckel mit Grün/Rot-Statusanzeige — Funktionskontrolle auf einen Blick ohne Werkzeug
- IP65 + IK08 — wetterfest und schlaggeschützt für dauerhaften Außeneinsatz
- Push-in Klemmen — schnelle, sichere Verdrahtung direkt auf der Baustelle
- Normkonform nach DIN EN IEC 61439-2 und DIN IEC 60364-7-712 — einbaufertig für zertifizierte PV-Installationen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Robuster Generatoranschlusskasten für PV-Systeme mit zwei MPPT-Eingängen und je zwei String-Eingängen — konzipiert für den professionellen Einsatz im Freien.
• Integrierter Überspannungsschutz Typ 2 nach IEC 61643-31 — schützt den Wechselrichter und die gesamte Anlage vor Blitzfolgeschäden und transienten Überspannungen
• Push-in Klemmen für Ein- und Ausgang — beschleunigen die Verdrahtung und reduzieren Montagefehler
• Grün/Rot-Anzeige für Funktion und Defekt — ermöglicht schnelle Statusprüfung direkt vor Ort ohne Messgeräte
• Weiter Betriebstemperaturbereich von -35 °C bis +60 °C — zuverlässig auf Flachdächern und in Freilandanlagen unter extremen Wetterbedingungen
• Klarsichtdeckel mit Druckausgleichselement — Kondensatfreiheit und einfache Sichtkontrolle ohne Gehäuse öffnen
Geeignet für Installateure und Systemintegratoren, die PV-Anlagen nach DIN IEC 60364-7-712 errichten. Einsetzbar in Aufdach- und Freiflächenanlagen mit zwei MPP-Trackern. Ideal überall dort, wo ein kompakter, normkonformer Schutz direkt am Generatorfeld gefragt ist.
Lieferumfang
- 1x Dehn DEHNcube PV Generatoranschlusskasten DCU 2 YPV 1100 2M 2S
Technische Daten

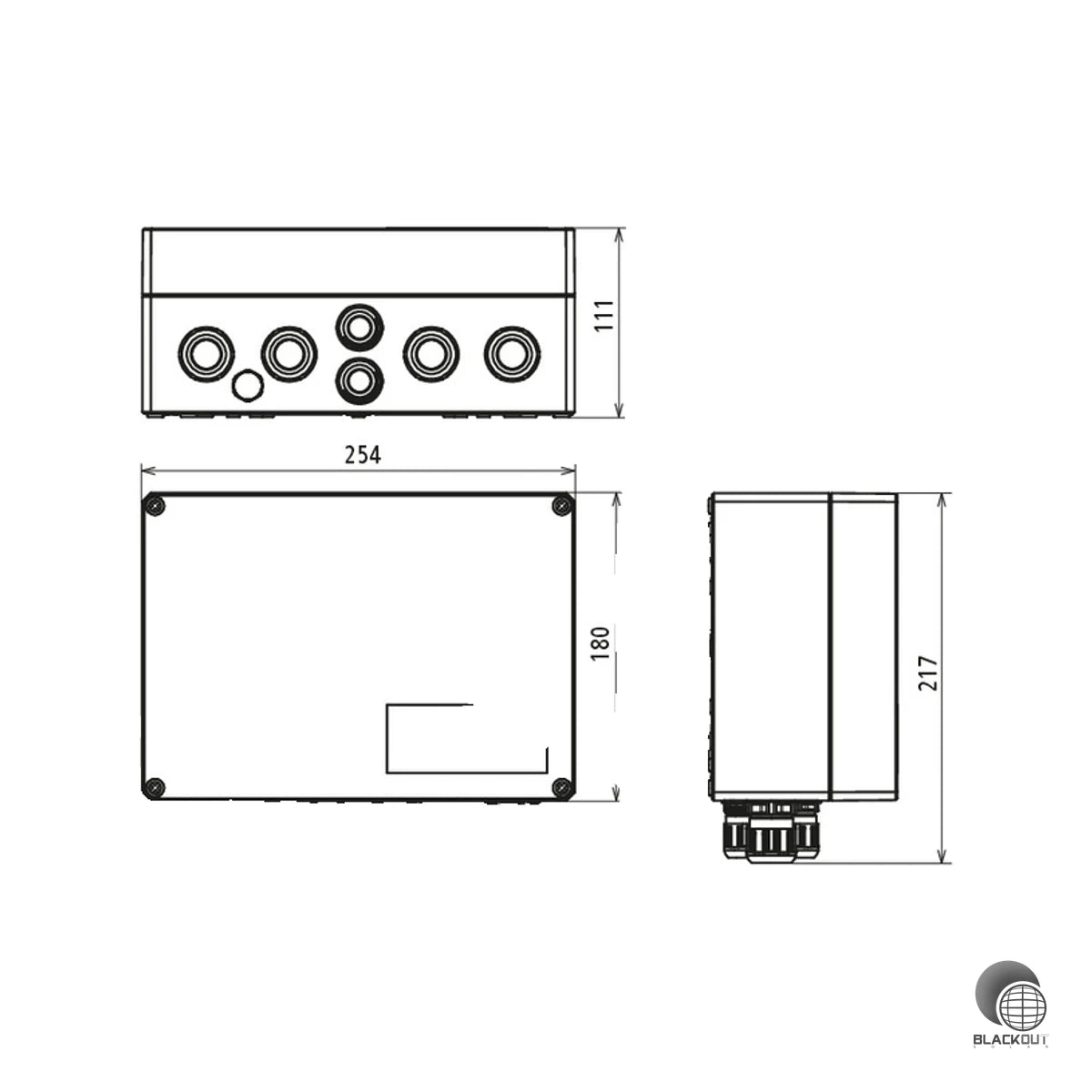

| Max. Eingangsspannung DC | 1100 V |
| Breite | 254 mm |
| Höhe | 180 mm |
| Tiefe | 111 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Max. Ausgangsstrom | 40 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 14 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Modell | DCU 2 YPV 1100 2M 2S |
| SPD-Typ nach IEC 61643-31 | Typ 2 / Class II |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Gesamtableitstoßstrom Itotal (8/20 µs) | 40 kA |
| Nennableitstoßstrom In (8/20 µs) | 20 kA |
| Max. Ableitstoßstrom Imax (8/20 µs) | 40 kA |
| Schutzpegel UP | ≤ 4 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -35 ... +60 °C |
| Bemessungsisolationsspannung DC (Ui) | 1500 V |
| Anschlussquerschnitt PE-Klemme (min.) | 6 mm² |
| Anschlussquerschnitt PE-Klemme (max.) eindrähtig | 16 mm² |
| Anschlussquerschnitt PE-Klemme (max.) feindrähtig | 25 mm² |
| Anschlussquerschnitt DC+/DC- (min.) feindrähtig | 2.5 mm² |
| Anschlussquerschnitt DC+/DC- (max.) feindrähtig | 6 mm² |
| Anzahl MPPT-Eingänge | 2 |
| Anzahl Strings je MPPT | 2 |
| Einbauort | Außen |
| Gehäuseausführung | Klarsichtdeckel mit Druckausgleichselement |
| Gewicht | 1.74 kg |
| Norm Errichtung | DIN IEC 60364-7-712:2011-04 |
| Norm Schaltgerätekombination | DIN EN IEC 61439-2 |
| Artikelnummer | BS-001453 |
| EAN / GTIN | 4013364492400 |
