DEHN DEHNcube PV DCU 2 YPV 1+2 1000 2M 2S FM
Art.-Nr.: BS-001456·EAN: 4013364520295
- Typ 1+2 Überspannungsschutz — kombinierter Blitz- und Überspannungsschutz in einem Gehäuse
- IP65 und IK08 — robust und wetterfest für die Außenmontage
- Push-in Klemmen — werkzeuglose, schnelle Verdrahtung spart Installationszeit
- FM-Kontakt mit Funktionsanzeige — einfache Einbindung ins Anlagenmonitoring
- Betriebstemperatur -35 °C bis +60 °C — ganzjährig zuverlässig im Einsatz
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Kompakter Generatoranschlusskasten mit kombiniertem Typ 1+2 Überspannungsschutz nach EN 61643-31 für PV-Systeme bis 1000 V DC. Ausgelegt für zwei MPP-Eingänge mit je zwei Strings und 30 A Nennlaststrom.
- Blitzstoßstrom bis 6,25 kA (10/350 µs) und Schutzpegel ≤ 3,8 kV
- Push-in Klemmen für schnelle Verdrahtung ohne Spezialwerkzeug
- Fernmeldekontakt (FM) mit Funktions- und Defektanzeige (grün/rot)
- Betriebstemperatur von -35 °C bis +60 °C, Schlagfestigkeit IK08
Geeignet für die Außenmontage an Aufdach- und Freiflächenanlagen gemäß DIN IEC 60364-7-712. Dank Klarsichtdeckel ist der Status der Überspannungsableiter jederzeit sichtbar, und der integrierte FM-Kontakt ermöglicht die Einbindung ins Anlagenmonitoring.
Lieferumfang
- 1x DEHN DEHNcube PV DCU 2 YPV 1+2 1000 2M 2S FM Generatoranschlusskasten
Technische Daten
| Max. Eingangsspannung DC | 1000 V |

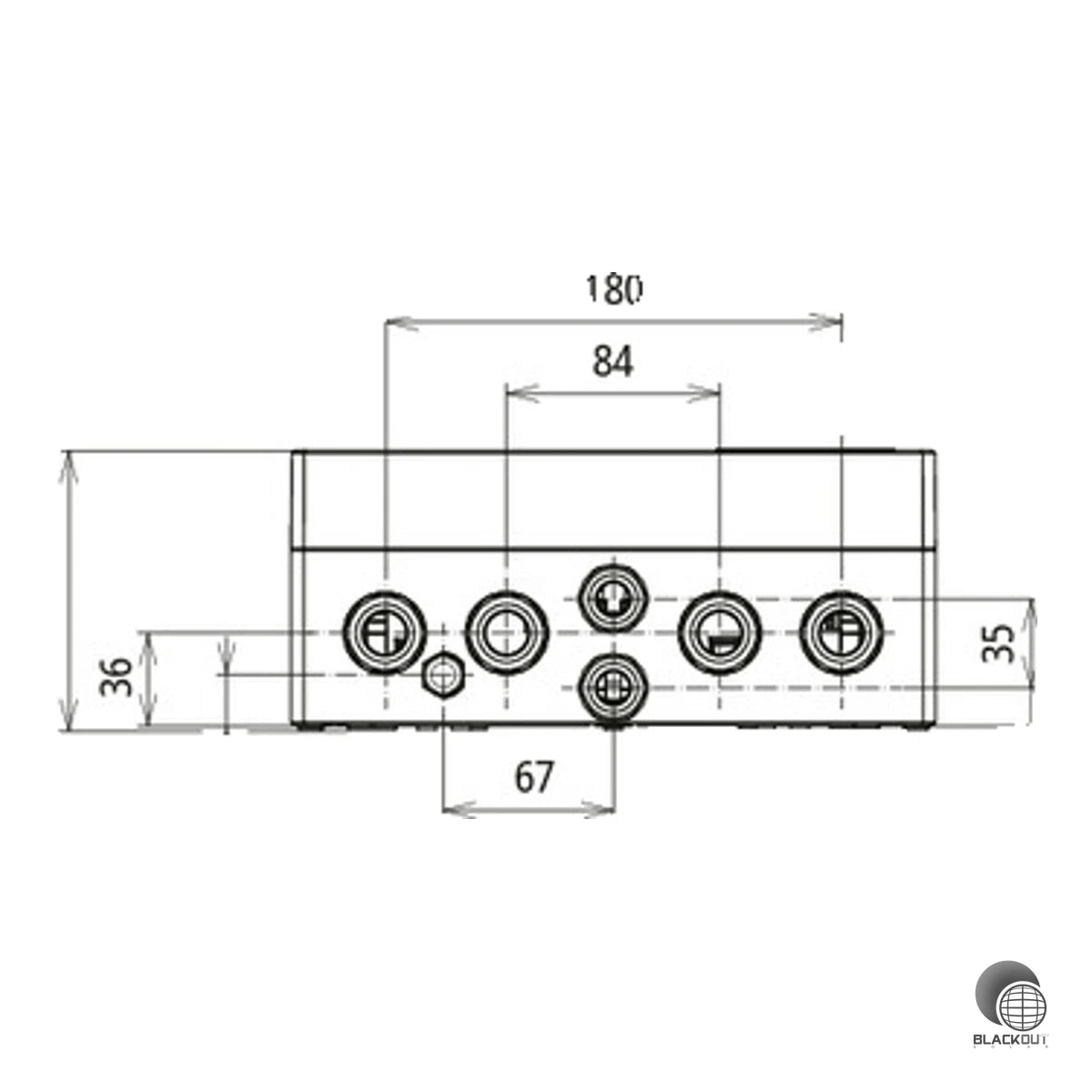

| Breite | 254 mm |
| Höhe | 180 mm |
| Tiefe | 111 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Monitoring-Funktion | ja |
| Max. Ausgangsstrom | 30 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 14 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Blitzstoßstrom (10/350 µs) | 6.25 kA |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Schutzpegel (UP) | ≤ 3.8 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -35 ... +60 °C |
| Bemessungsisolationsspannung DC | 1000 V |
| Nennlaststrom | 30 A |
| Gewicht | 2.2 kg |
| Anschlussquerschnitt DC+/DC- (max.) | 6 mm² |
| Anschlussquerschnitt Erdung (max.) | 35 mm² |
| Deckelausführung | Klarsichtdeckel |
| Druckausgleichselement | Ja |
| Artikelnummer | BS-001456 |
| EAN / GTIN | 4013364520295 |
