Die BYD Battery-Box HVS+ ist ein modularer Hochvolt-Batteriespeicher für moderne Photovoltaikanlagen. Die neue HVS+ Generation kombiniert die bewährte Lithium-Eisenphosphat-Technologie von BYD mit intelligenter Steuerung, hoher Leistungsfähigkeit und einem besonders flexiblen modularen Aufbau.

Je nach Energiebedarf stehen vier Speichergrößen von 5,12 bis 12,80 kWh nutzbarer Kapazität zur Auswahl:

• BYD HVS+ 5.1 – 5,12 kWh

• BYD HVS+ 7.7 – 7,68 kWh

• BYD HVS+ 10.2 – 10,24 kWh

• BYD HVS+ 12.8 – 12,80 kWh

Jedes HVS+ Batteriemodul verfügt über 2,56 kWh Kapazität und 102,4 V Nennspannung. Durch die Reihenschaltung von zwei bis fünf Modulen entsteht ein Hochvolt-Speicher mit einer Systemspannung von bis zu 512 V.

Die HVS+ Serie eignet sich für netzgekoppelte PV-Anlagen, Backup-Anwendungen sowie – in Verbindung mit geeigneten Wechselrichtern – Off-Grid-Systeme.

Vorteile der BYD Battery-Box HVS+

• Modularer Hochvolt-Batteriespeicher

• 5,12 bis 12,80 kWh nutzbare Kapazität pro Turm

• 2 bis 5 Batteriemodule je Speicher

• 2,56 kWh je HVS+ Modul

• Moderne LiFePO₄ / LFP Batterietechnologie

• Kobaltfreie Zellchemie

• Hohe Sicherheit und lange Lebensdauer

• 25 A maximaler kontinuierlicher Ausgangsstrom

• 55 A Peak-Ausgangsstrom für 15 Sekunden

• Bis zu 12,8 kW Lade- und Entladeleistung pro Turm

• Integrierter Ausgleichsoptimierer

• Automatische SOC-Anpassung

• Ferndiagnose und OTA-Unterstützung

• Modular erweiterbares Speicherkonzept

• Erweiterung bei unterschiedlichem Ladezustand möglich

• Bis zu 3 HVS+ Türme parallel betreibbar

• Bis zu 38,4 kWh Gesamtkapazität

• Wirkungsgrad von mindestens 95 %

• Schutzart IP55

• Für Innen- und Außeninstallation

• Kommunikation über CAN / RS485

• Kompatibel mit zahlreichen ein- und dreiphasigen Hybrid-Wechselrichtern

• Geeignet für On-Grid, Backup und Off-Grid

• 10 Jahre Herstellergarantie gemäß BYD Garantiebedingungen

Verfügbare Varianten

Variante	Module	Nutzbare Kapazität	Nennspannung	Betriebsspannung
HVS+ 5.1	2	5,12 kWh	204,8 V	160–230,4 V
HVS+ 7.7	3	7,68 kWh	307,2 V	240–345,6 V
HVS+ 10.2	4	10,24 kWh	409,6 V	320–460,8 V
HVS+ 12.8	5	12,80 kWh	512 V	400–576 V

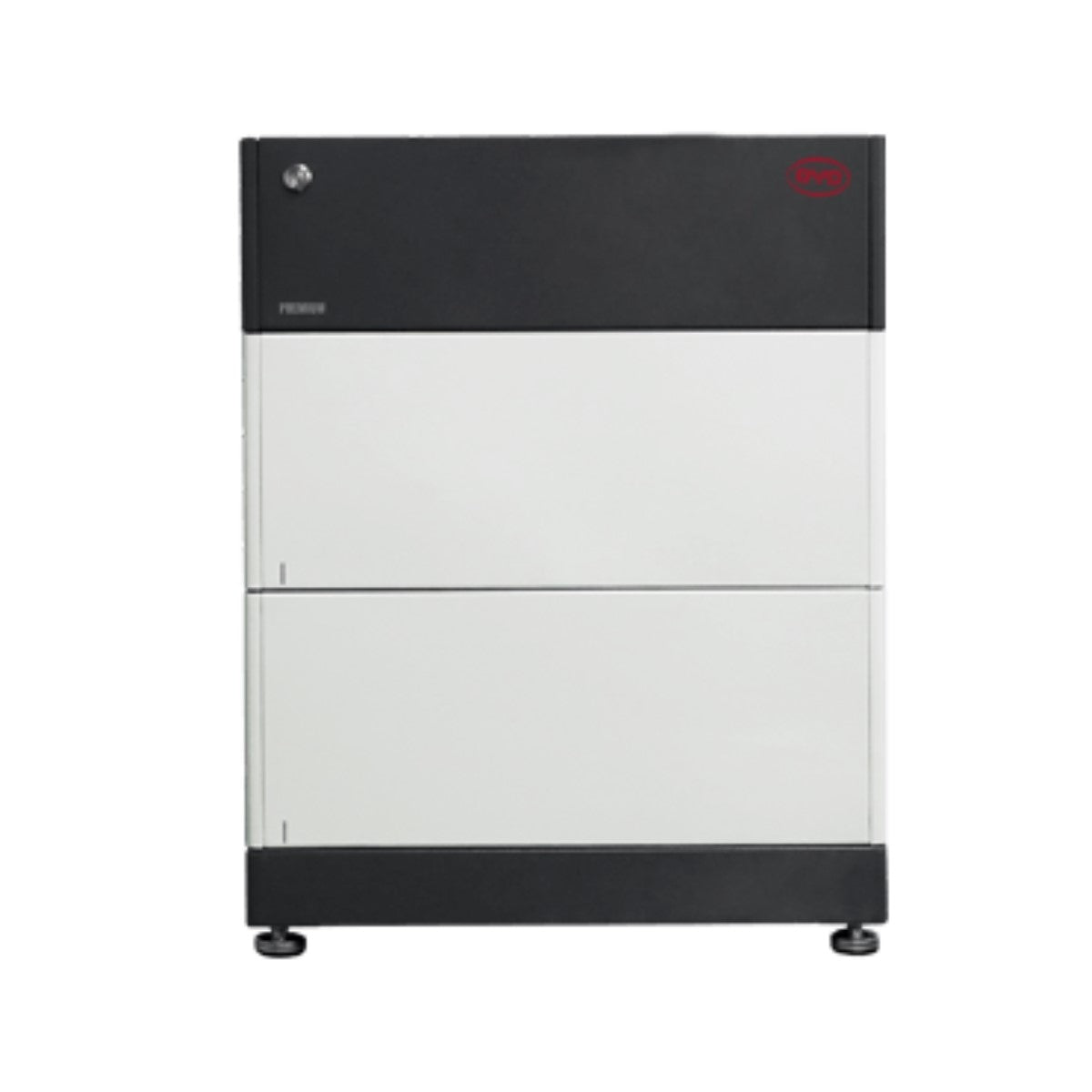

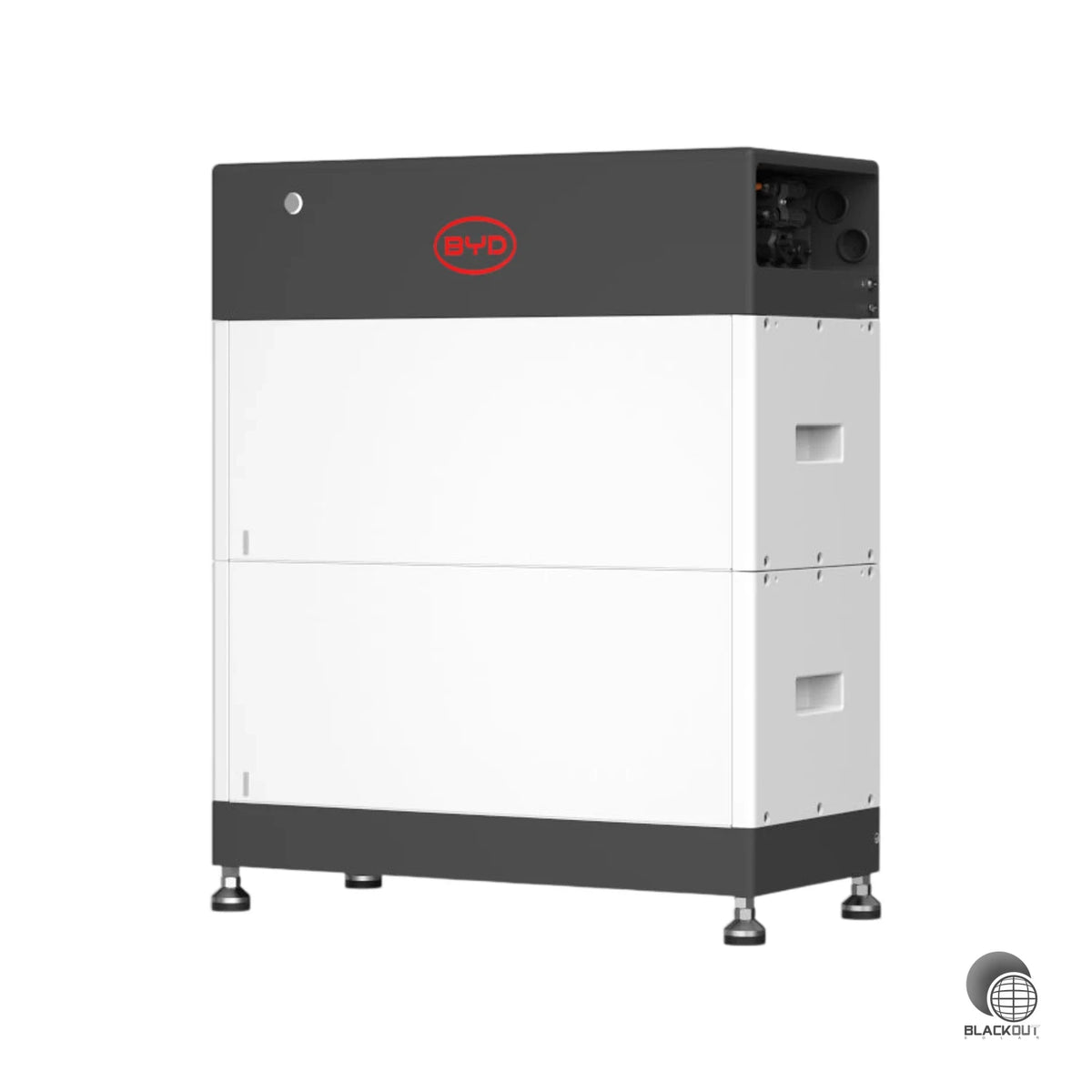

BYD HVS+ 5.1 – 5,12 kWh

Die BYD Battery-Box HVS+ 5.1 ist die kompakte Einstiegsvariante der HVS+ Serie.

Der Speicher besteht aus zwei HVS+ Batteriemodulen und bietet eine nutzbare Speicherkapazität von 5,12 kWh.

Die HVS+ 5.1 eignet sich insbesondere für kleinere Haushalte, kleinere bis mittlere Photovoltaikanlagen und Anwendungen mit moderatem Stromverbrauch.

Technische Eckdaten:

• Nutzbare Energie: 5,12 kWh

• Anzahl Batteriemodule: 2

• Nennspannung: 204,8 V

• Betriebsspannung: 160–230,4 V

• Max. Ausgangsstrom: 25 A

• Peak-Ausgangsstrom: 55 A / 15 Sekunden

• Abmessungen H × B × T: 747 × 610 × 282 mm

• Gewicht: 91,1 kg

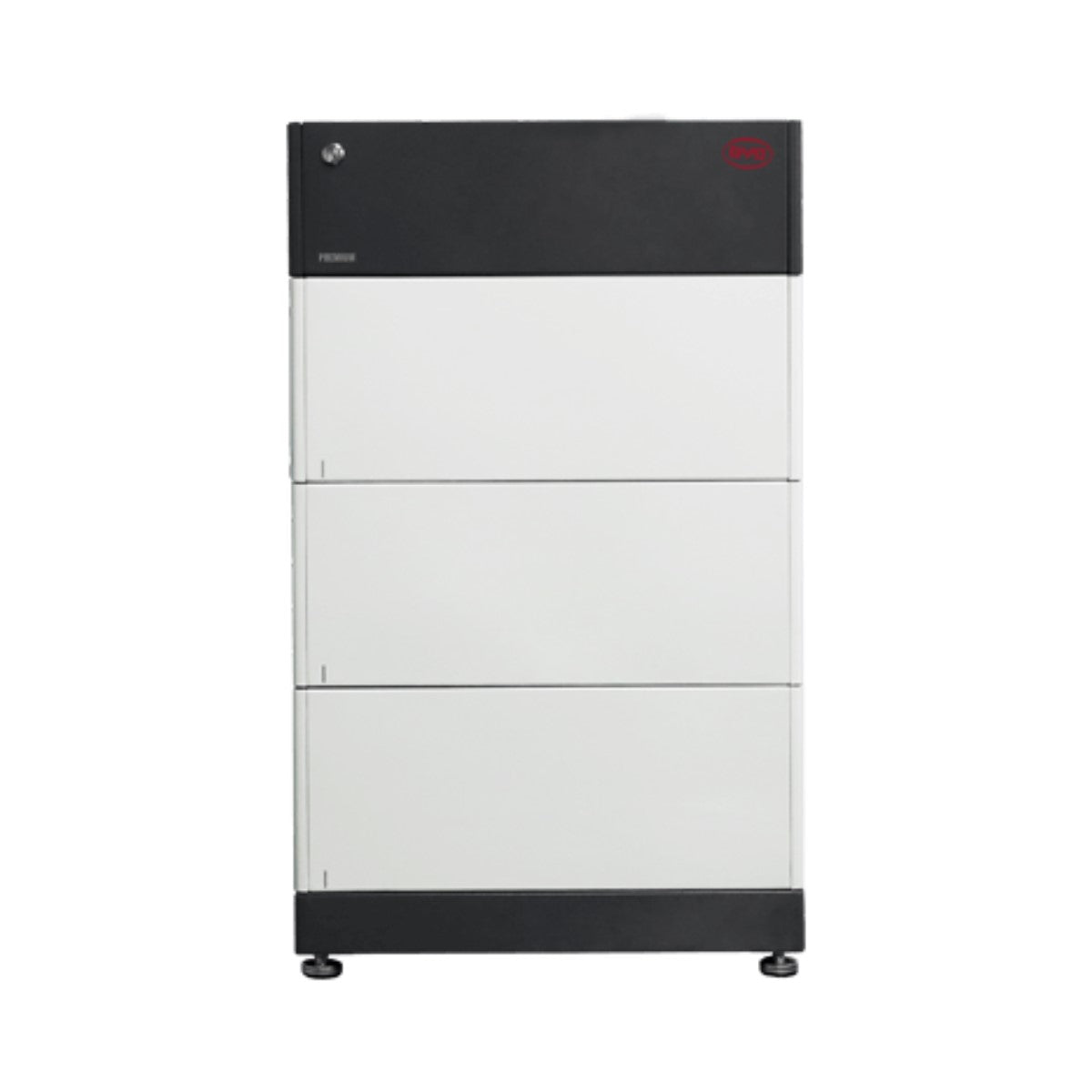

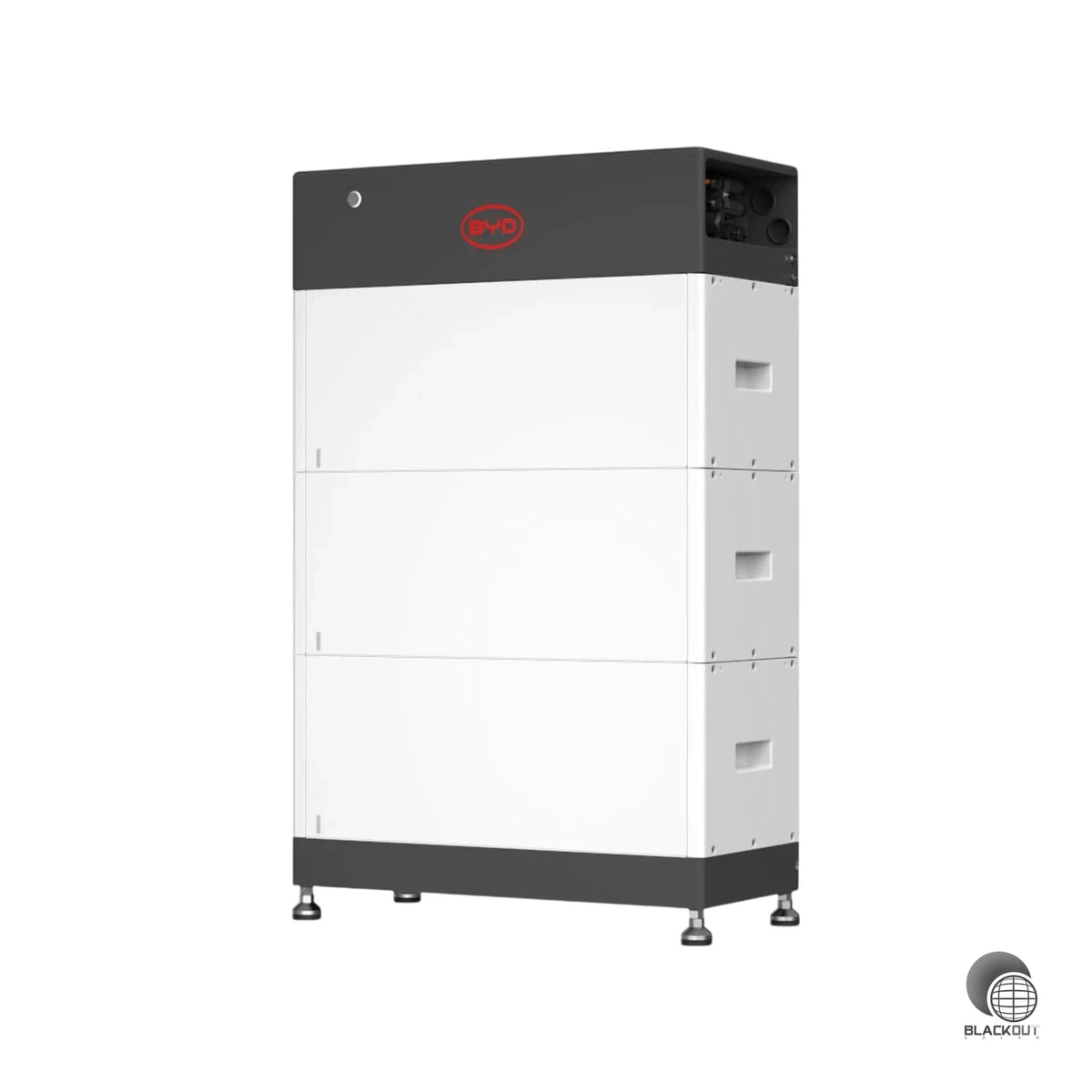

BYD HVS+ 7.7 – 7,68 kWh

Die BYD Battery-Box HVS+ 7.7 kombiniert drei Batteriemodule zu einem leistungsfähigen Hochvolt-Speicher mit 7,68 kWh nutzbarer Kapazität.

Diese Konfiguration eignet sich hervorragend für typische Einfamilienhäuser und ermöglicht eine effiziente Speicherung des tagsüber erzeugten PV-Stroms für Abend- und Nachtstunden.

Technische Eckdaten:

• Nutzbare Energie: 7,68 kWh

• Anzahl Batteriemodule: 3

• Nennspannung: 307,2 V

• Betriebsspannung: 240–345,6 V

• Max. Ausgangsstrom: 25 A

• Peak-Ausgangsstrom: 55 A / 15 Sekunden

• Abmessungen H × B × T: 987 × 610 × 282 mm

• Gewicht laut BYD Datenblatt: 129,6 kg

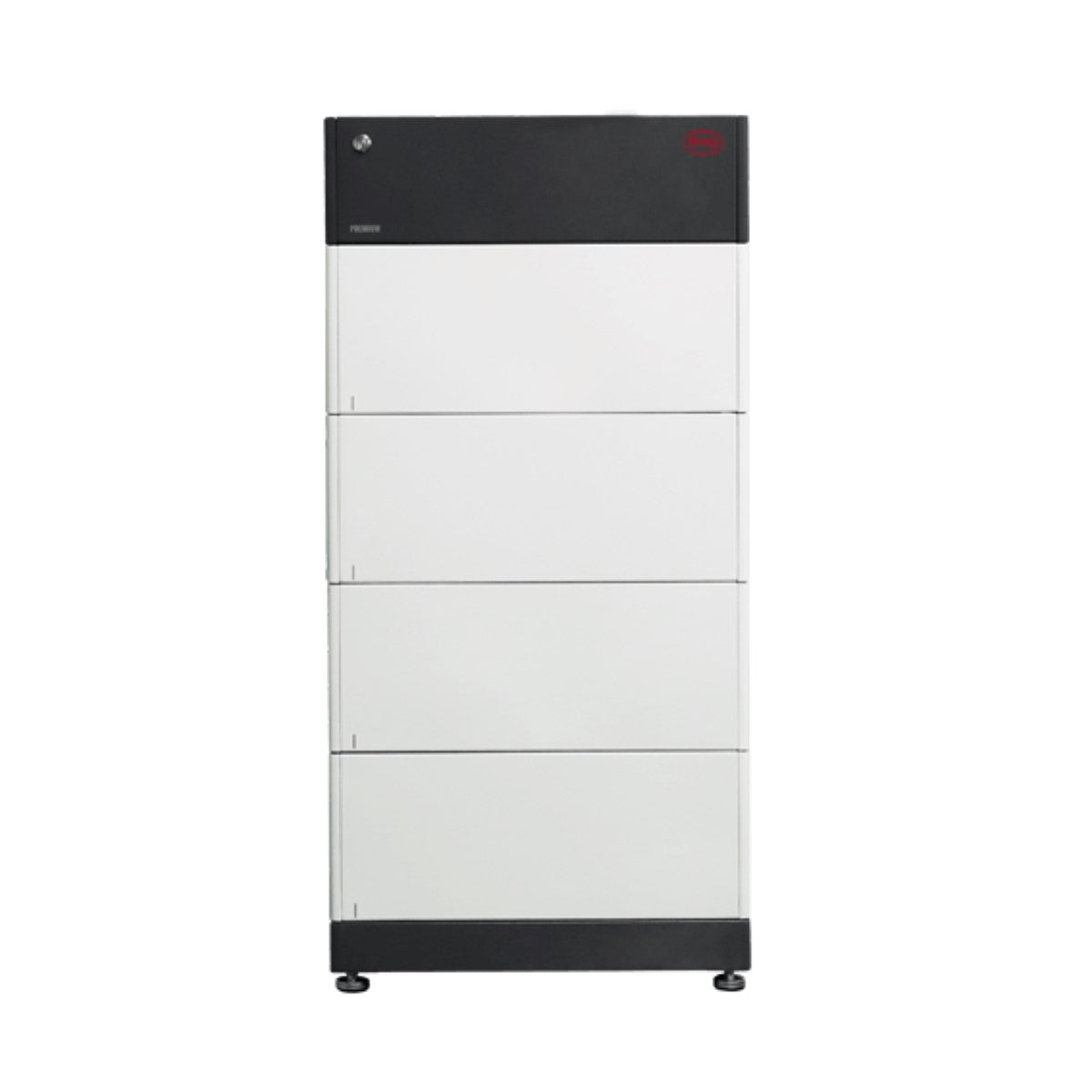

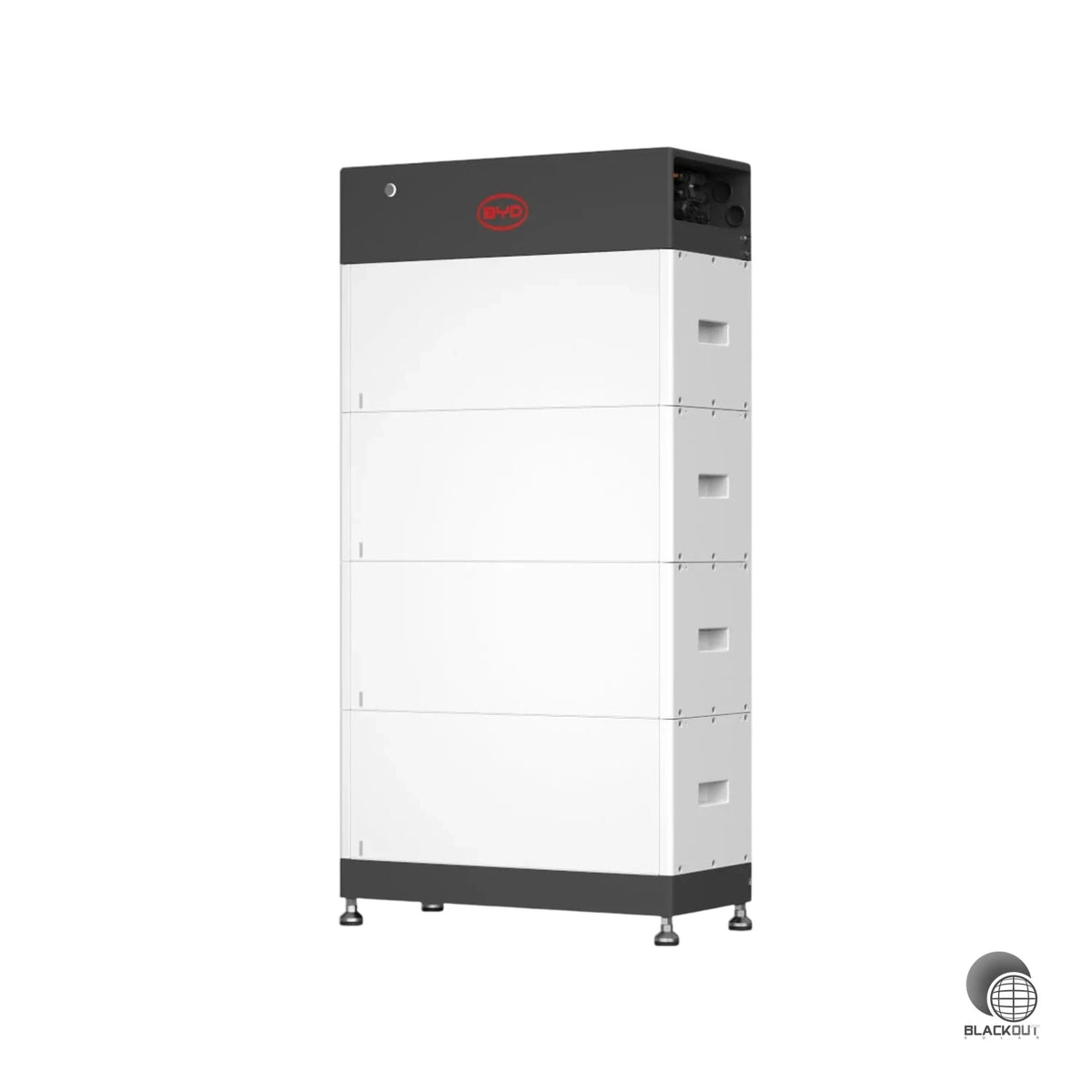

BYD HVS+ 10.2 – 10,24 kWh

Mit vier HVS+ Batteriemodulen erreicht die BYD Battery-Box HVS+ 10.2 eine nutzbare Speicherkapazität von 10,24 kWh.

Diese Variante eignet sich besonders für Haushalte mit höherem Energiebedarf, größeren Photovoltaikanlagen oder zusätzlichen Verbrauchern wie Wärmepumpe, Klimaanlage oder Elektrofahrzeug.

Technische Eckdaten:

• Nutzbare Energie: 10,24 kWh

• Anzahl Batteriemodule: 4

• Nennspannung: 409,6 V

• Betriebsspannung: 320–460,8 V

• Max. Ausgangsstrom: 25 A

• Peak-Ausgangsstrom: 55 A / 15 Sekunden

• Abmessungen H × B × T: 1.227 × 610 × 282 mm

• Gewicht: 168,1 kg

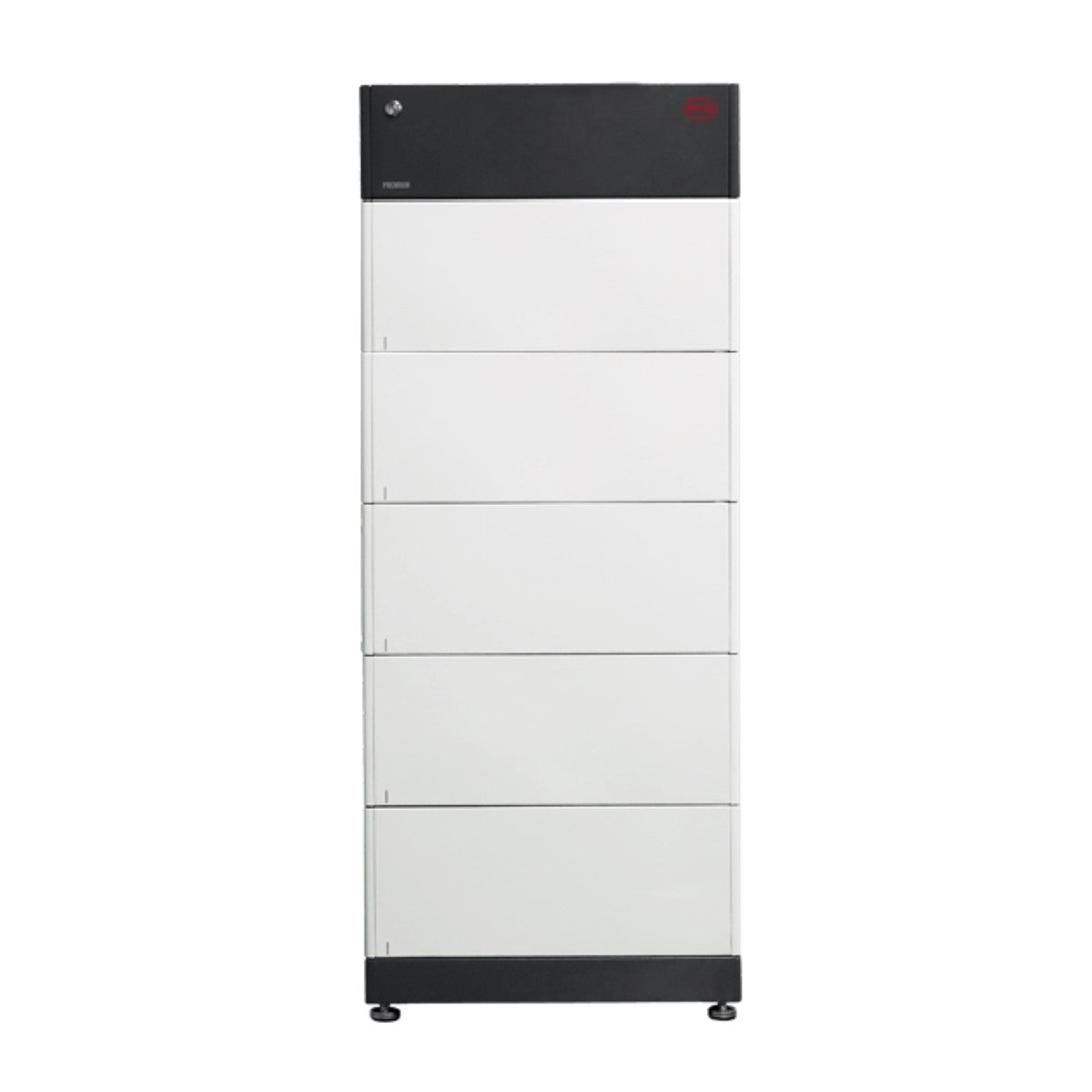

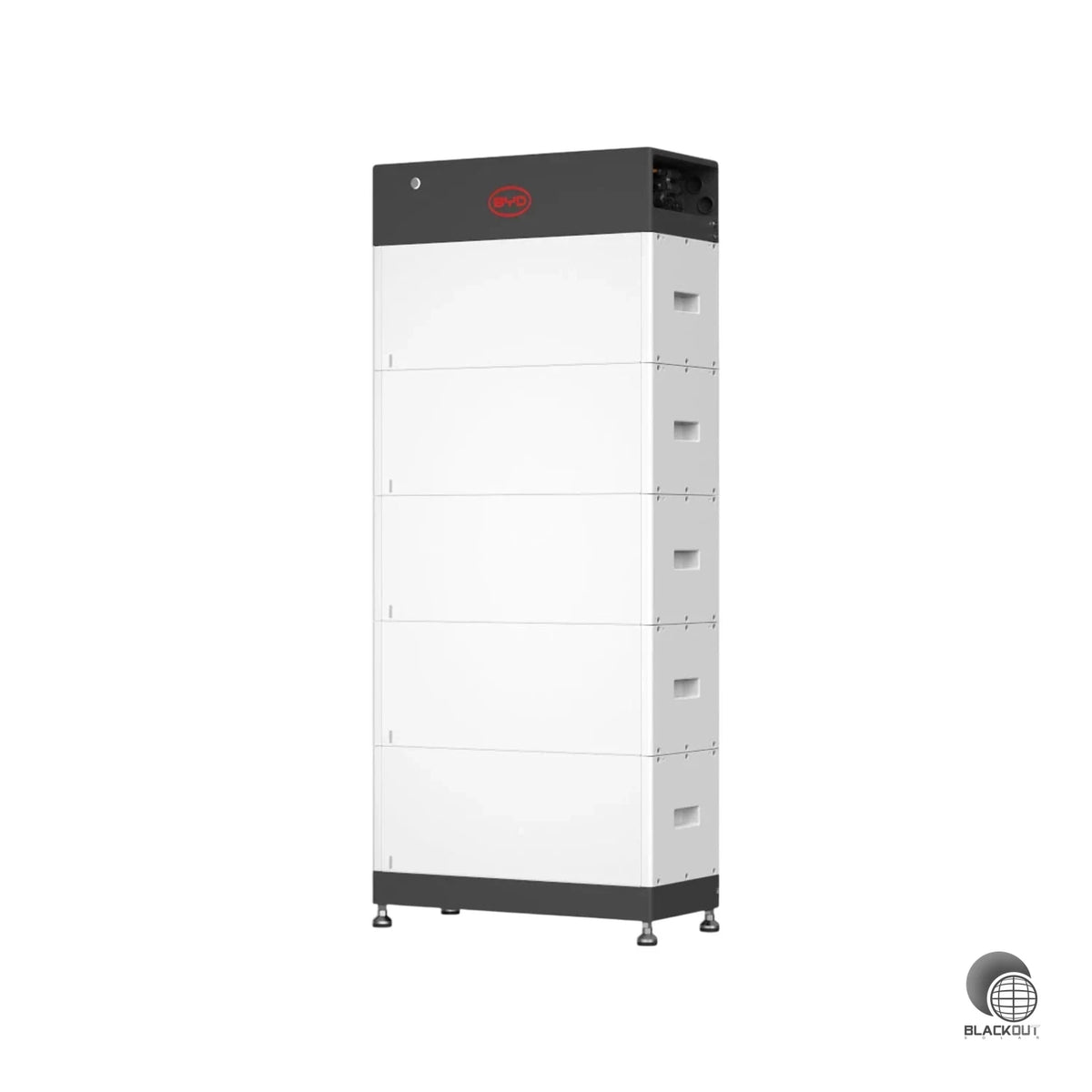

BYD HVS+ 12.8 – 12,80 kWh

Die BYD Battery-Box HVS+ 12.8 ist die größte Standardkonfiguration eines einzelnen HVS+ Batterieturms.

Fünf Batteriemodule ermöglichen eine nutzbare Kapazität von 12,80 kWh und eine Nennspannung von 512 V.

Die HVS+ 12.8 eignet sich für größere Einfamilienhäuser, hohe Eigenverbrauchsanforderungen und Systeme mit Wärmepumpe, Wallbox oder weiteren leistungsstarken elektrischen Verbrauchern.

Technische Eckdaten:

• Nutzbare Energie: 12,80 kWh

• Anzahl Batteriemodule: 5

• Nennspannung: 512 V

• Betriebsspannung: 400–576 V

• Max. Ausgangsstrom: 25 A

• Peak-Ausgangsstrom: 55 A / 15 Sekunden

• Abmessungen H × B × T: 1.467 × 610 × 282 mm

• Gewicht: 206,6 kg

Variantenübersicht

Variante	Kapazität	Module	Abmessungen H × B × T	Gewicht
HVS+ 5.1	5,12 kWh	2	747 × 610 × 282 mm	91,1 kg
HVS+ 7.7	7,68 kWh	3	987 × 610 × 282 mm	129,6 kg
HVS+ 10.2	10,24 kWh	4	1.227 × 610 × 282 mm	168,1 kg
HVS+ 12.8	12,80 kWh	5	1.467 × 610 × 282 mm	206,6 kg

Neue HVS+ Generation mit intelligenter Steuerung

Die HVS+ Generation wurde gegenüber der bisherigen Speicherplattform weiterentwickelt und bietet zusätzliche intelligente Funktionen.

Dazu gehören unter anderem:

• automatische SOC-Anpassung

• intelligente Konfiguration

• integrierter Ausgleichsoptimierer

• Ferndiagnose

• OTA-Unterstützung

• vereinfachte Installation

• optimierte interne Verbindungstechnik

Das erleichtert sowohl die Inbetriebnahme als auch den späteren Betrieb und Service des Batteriesystems.

Sichere LiFePO₄ Batterietechnologie

BYD setzt bei der Battery-Box HVS+ auf Lithium-Eisenphosphat-Technologie (LiFePO₄).

LFP-Zellen zeichnen sich insbesondere durch hohe thermische Stabilität, lange Lebensdauer und hohe Betriebssicherheit aus.

Die Zellchemie kommt ohne Kobalt aus und hat sich seit vielen Jahren in stationären Batteriespeichern und weiteren Anwendungen bewährt.

Hochvolt-Speicher für hohe Effizienz

Die HVS+ Batteriemodule werden innerhalb des Turms in Reihe geschaltet. Dadurch steigt die Spannung mit jedem zusätzlichen Modul.

Je nach Konfiguration beträgt die Nennspannung zwischen 204,8 und 512 V.

Das Hochvolt-Konzept ermöglicht in Kombination mit einem kompatiblen Hybrid-Wechselrichter eine effiziente Energieübertragung zwischen Photovoltaikanlage, Speicher, Hausverbrauchern und Stromnetz.

Der Batteriewirkungsgrad beträgt laut BYD mindestens 95 %.

Mehr Eigenverbrauch aus Ihrer Photovoltaikanlage

Mit einem Batteriespeicher kann überschüssige Solarenergie, die tagsüber nicht unmittelbar im Gebäude verbraucht wird, gespeichert werden.

Die gespeicherte Energie steht anschließend beispielsweise:

• am Abend

• während der Nacht

• am frühen Morgen

• bei erhöhtem Stromverbrauch

zur Verfügung.

Dadurch lässt sich der Eigenverbrauch der Photovoltaikanlage erhöhen und der Strombezug aus dem öffentlichen Netz reduzieren.

Ideal für Wärmepumpe und Elektromobilität

Ein passend dimensionierter Batteriespeicher wird besonders interessant, wenn im Haushalt größere elektrische Verbraucher vorhanden sind.

Dazu zählen beispielsweise:

• Wärmepumpen

• Wallboxen und Elektrofahrzeuge

• Klimaanlagen

• Pooltechnik

• elektrische Warmwasserbereitung

• Smart-Home-Systeme

• elektrische Heizsysteme

Die optimale Speichergröße hängt unter anderem von PV-Leistung, Jahresstromverbrauch, Verbrauchsprofil und gewünschtem Autarkiegrad ab.

Modular erweiterbar bis 38,4 kWh

Ein HVS+ Batterieturm kann mit 2 bis 5 Batteriemodulen aufgebaut werden.

Die maximale Kapazität eines einzelnen Turms beträgt 12,8 kWh.

Für größere Systeme können bis zu drei entsprechend konfigurierte HVS+ Türme parallel betrieben werden.

Damit sind Speicherkapazitäten bis zu:

3 × 12,8 kWh = 38,4 kWh

möglich.

Die jeweilige Konfiguration muss mit dem verwendeten Wechselrichter und den aktuellen BYD Freigaben kompatibel sein.

Allgemeine technische Daten

Eigenschaft	Wert
Hersteller	BYD
Produktserie	Battery-Box HVS+
Speichertyp	Hochvolt-Batteriespeicher
Batterietechnologie	Lithium-Eisenphosphat / LiFePO₄
Kapazität pro Modul	2,56 kWh
Nennspannung pro Modul	102,4 V
Gewicht pro Modul	38,5 kg
Module pro Turm	2–5
Nutzbare Kapazität pro Turm	5,12–12,80 kWh
Nennspannung	204,8–512 V
Max. Ausgangsstrom	25 A
Peak-Ausgangsstrom	55 A / 15 Sekunden
Max. Lade-/Entladeleistung	bis 12,8 kW pro Turm
Batteriewirkungsgrad	≥ 95 %
Zellchemie	LiFePO₄ / LFP
Kommunikation	CAN / RS485
Schutzart	IP55
Betriebstemperatur	-10 °C bis +50 °C
Lager-Luftfeuchtigkeit	5–95 %
Maximale Höhenlage	< 3.000 m
Installation	Innen / Außen
Montage	Standgerät
Anwendung	On-Grid / On-Grid + Backup / Off-Grid
Max. Kapazität mit 3 Türmen	38,4 kWh
Garantie	10 Jahre gemäß BYD Garantiebedingungen

Zertifizierungen

Die HVS+ Serie erfüllt laut Hersteller unter anderem folgende Standards und Zertifizierungen:

• VDE 2510-50

• IEC 62619

• CE

• UKCA

• UN38.3

Kompatibilität mit Hybrid-Wechselrichtern

Die BYD Battery-Box HVS+ ist für den Betrieb mit zahlreichen kompatiblen ein- und dreiphasigen Wechselrichtern ausgelegt.

Wichtig: Nicht jeder Wechselrichter unterstützt jede HVS+ Speichergröße.

Vor Bestellung müssen daher immer folgende Punkte geprüft werden:

• Hersteller und Modell des Wechselrichters

• Firmware-Version

• zulässige Batteriespannung

• minimale und maximale Modulanzahl

• gewünschte Backup- bzw. Ersatzstromfunktion

• maximale Anzahl paralleler Batterietürme

Maßgeblich ist die jeweils aktuelle BYD Compatible Inverter List sowie die Freigabe des jeweiligen Wechselrichterherstellers.

Lieferumfang nach Variante

HVS+ 5.1 – 5,12 kWh

• 2 × BYD Battery-Box HVS+ Batteriemodul 2,56 kWh

• 1 × BYD BCU+ / Battery Control Unit

• 1 × BYD Base / Sockel

HVS+ 7.7 – 7,68 kWh

• 3 × BYD Battery-Box HVS+ Batteriemodul 2,56 kWh

• 1 × BYD BCU+ / Battery Control Unit

• 1 × BYD Base / Sockel

HVS+ 10.2 – 10,24 kWh

• 4 × BYD Battery-Box HVS+ Batteriemodul 2,56 kWh

• 1 × BYD BCU+ / Battery Control Unit

• 1 × BYD Base / Sockel

HVS+ 12.8 – 12,80 kWh

• 5 × BYD Battery-Box HVS+ Batteriemodul 2,56 kWh

• 1 × BYD BCU+ / Battery Control Unit

• 1 × BYD Base / Sockel

Wechselrichter, externe Anschlussleitungen, Backup-Komponenten, Montagematerial und weiteres Zubehör sind nicht Bestandteil des Lieferumfangs, sofern im jeweiligen Angebot nicht ausdrücklich anders angegeben.
