Der BYD Battery-Box HVM+ Hochvolt-Batteriespeicher ist eine leistungsstarke, modular aufgebaute Speicherlösung für Photovoltaikanlagen. Mit Kapazitäten von 8,28 bis 22,08 kWh pro Batterieturm lässt sich das System optimal an unterschiedliche Haushaltsgrößen, PV-Anlagen und Energieverbräuche anpassen.

Zur Auswahl stehen sechs Speichergrößen:

• BYD HVM+ 8.3 – 8,28 kWh

• BYD HVM+ 11.0 – 11,04 kWh

• BYD HVM+ 13.8 – 13,80 kWh

• BYD HVM+ 16.6 – 16,56 kWh

• BYD HVM+ 19.3 – 19,32 kWh

• BYD HVM+ 22.1 – 22,08 kWh

Die Battery-Box basiert auf der besonders sicheren und langlebigen Lithium-Eisenphosphat-Technologie (LiFePO₄ / LFP) und eignet sich in Verbindung mit einem kompatiblen Hybrid-Wechselrichter für Eigenverbrauchsoptimierung, Backup-Betrieb und – abhängig vom Gesamtsystem – auch für Off-Grid-Anwendungen.

Ihre Vorteile auf einen Blick

• 8,28 bis 22,08 kWh nutzbare Speicherkapazität

• Modularer Aufbau aus 3 bis 8 Batteriemodulen

• 2,76 kWh je Batteriemodul

• Sichere und langlebige LiFePO₄-Technologie

• Hochvolt-Batteriesystem für hohe Systemeffizienz

• Bis zu 50 A maximaler Ausgangsstrom

• Modular erweiterbares Speicherkonzept

• Bis zu drei kompatible Batterietürme kombinierbar

• Gesamtkapazität von bis zu 66,2 kWh

• Hohe Round-Trip-Effizienz von mindestens 96 %

• Schutzart IP55

• Für Innen- und Außeninstallation geeignet

• Kommunikation über CAN / RS485

• Bodenstehende Installation

• Kompatibel mit zahlreichen führenden Wechselrichterherstellern

• Geeignet für On-Grid-, Backup- und Off-Grid-Anwendungen

• 10 Jahre Herstellergarantie gemäß BYD Garantiebedingungen

• Einfache Installation durch modulares Stecksystem

Varianten und technische Daten

Variante	Module	Nutzbare Energie	Nennspannung	Betriebsspannung
HVM+ 8.3	3	8,28 kWh	153,6 V	120–177 V
HVM+ 11.0	4	11,04 kWh	204,8 V	160–236 V
HVM+ 13.8	5	13,80 kWh	256,0 V	200–295 V
HVM+ 16.6	6	16,56 kWh	307,2 V	240–354 V
HVM+ 19.3	7	19,32 kWh	358,4 V	280–413 V
HVM+ 22.1	8	22,08 kWh	409,6 V	320–472 V

Welche BYD HVM+ Speichergröße ist die richtige?

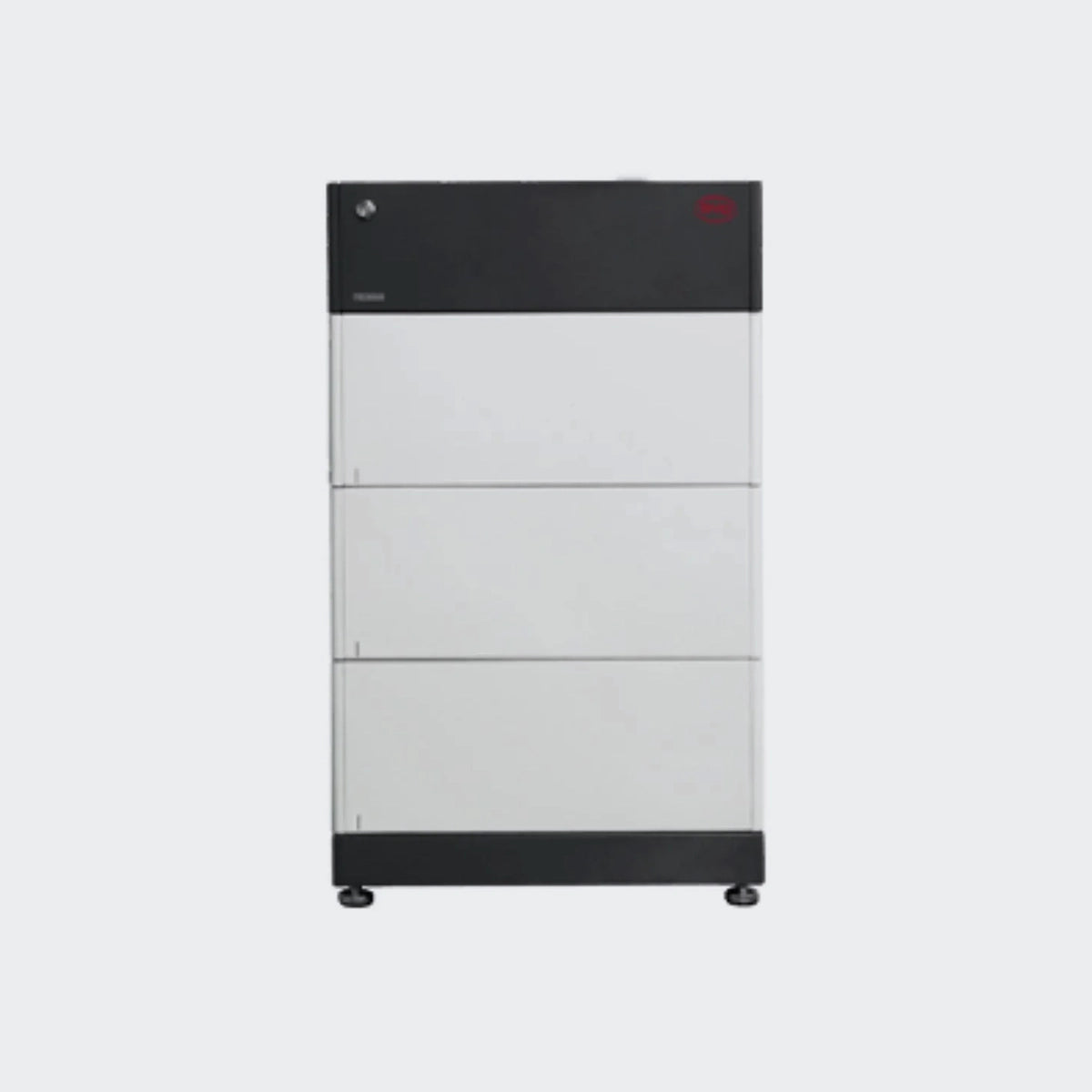

BYD HVM+ 8.3 – 8,28 kWh

Die kompakte Einstiegsvariante besteht aus 3 Batteriemodulen und bietet eine nutzbare Kapazität von 8,28 kWh.

Sie eignet sich besonders für kleinere bis mittlere Einfamilienhäuser mit moderatem Stromverbrauch und PV-Anlagen, bei denen ein hoher Anteil des tagsüber erzeugten Solarstroms in die Abend- und Nachtstunden verschoben werden soll.

Kapazität: 8,28 kWh

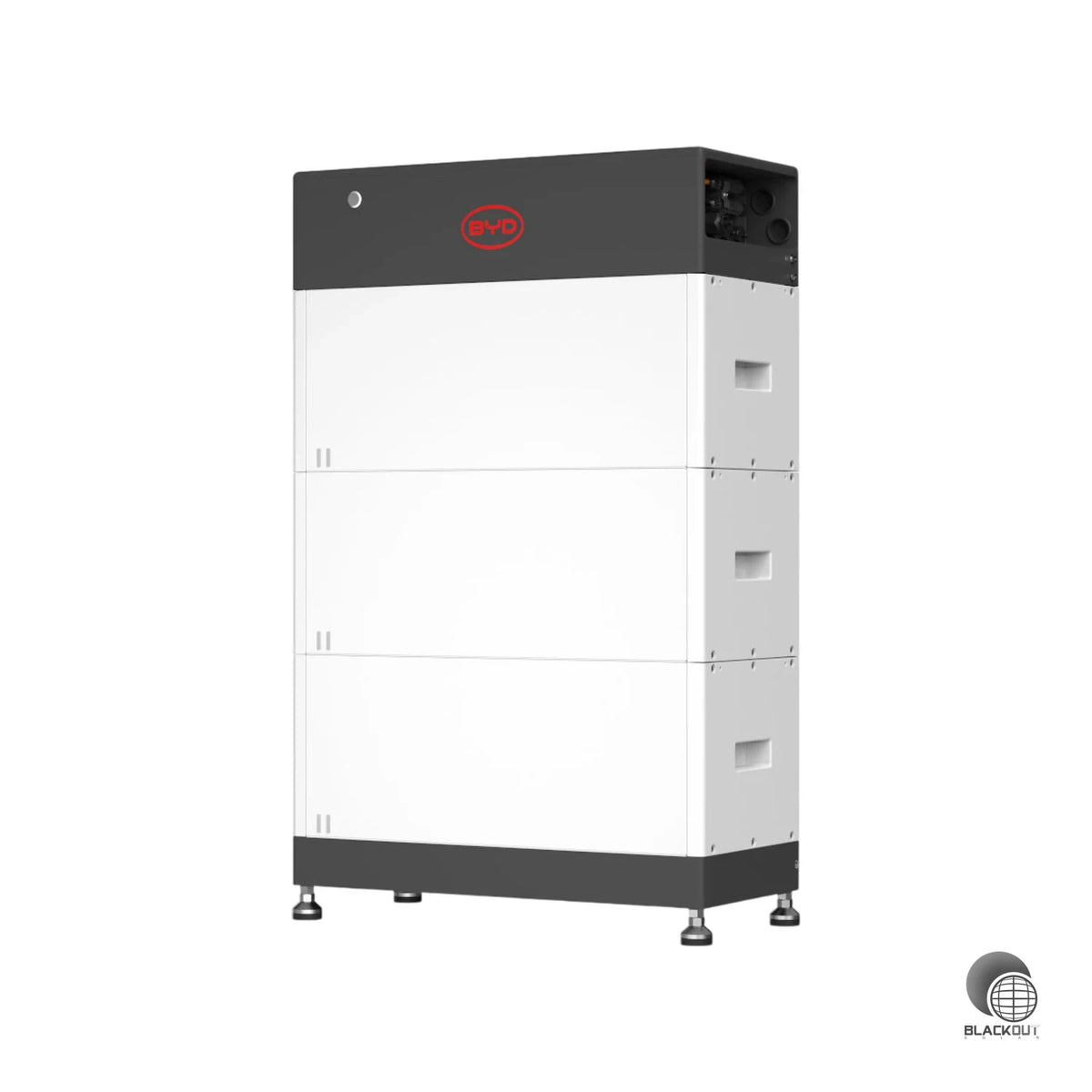

Module: 3
Nennspannung: 153,6 V

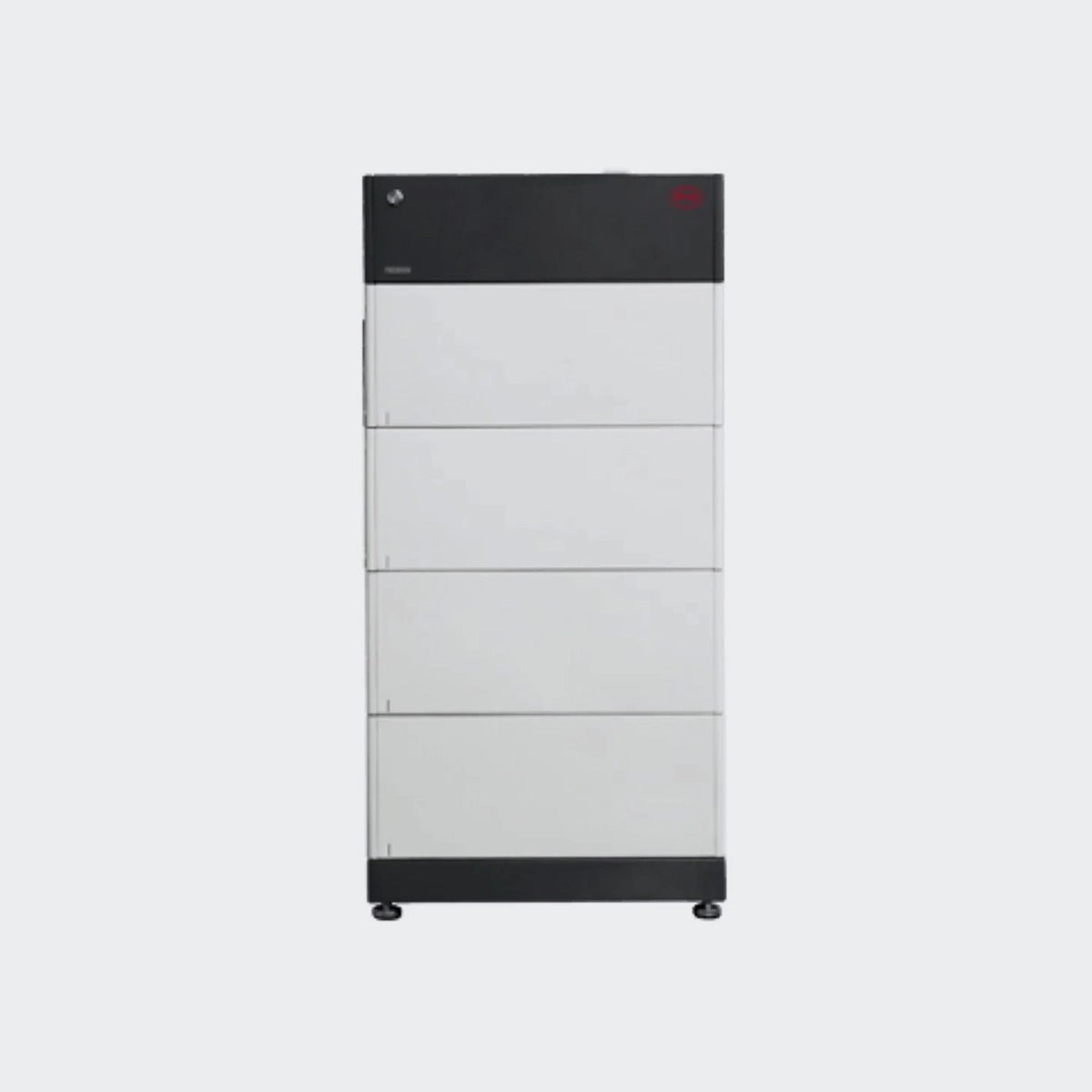

BYD HVM+ 11.0 – 11,04 kWh

Mit 11,04 kWh nutzbarer Speicherkapazität bietet die HVM+ 11.0 eine ausgewogene Größe für viele typische Einfamilienhäuser.

Die Variante eignet sich insbesondere bei höherem Eigenverbrauch oder wenn zusätzlich Verbraucher wie Wärmepumpe, Klimaanlage oder Elektrofahrzeug vorhanden sind.

Kapazität: 11,04 kWh

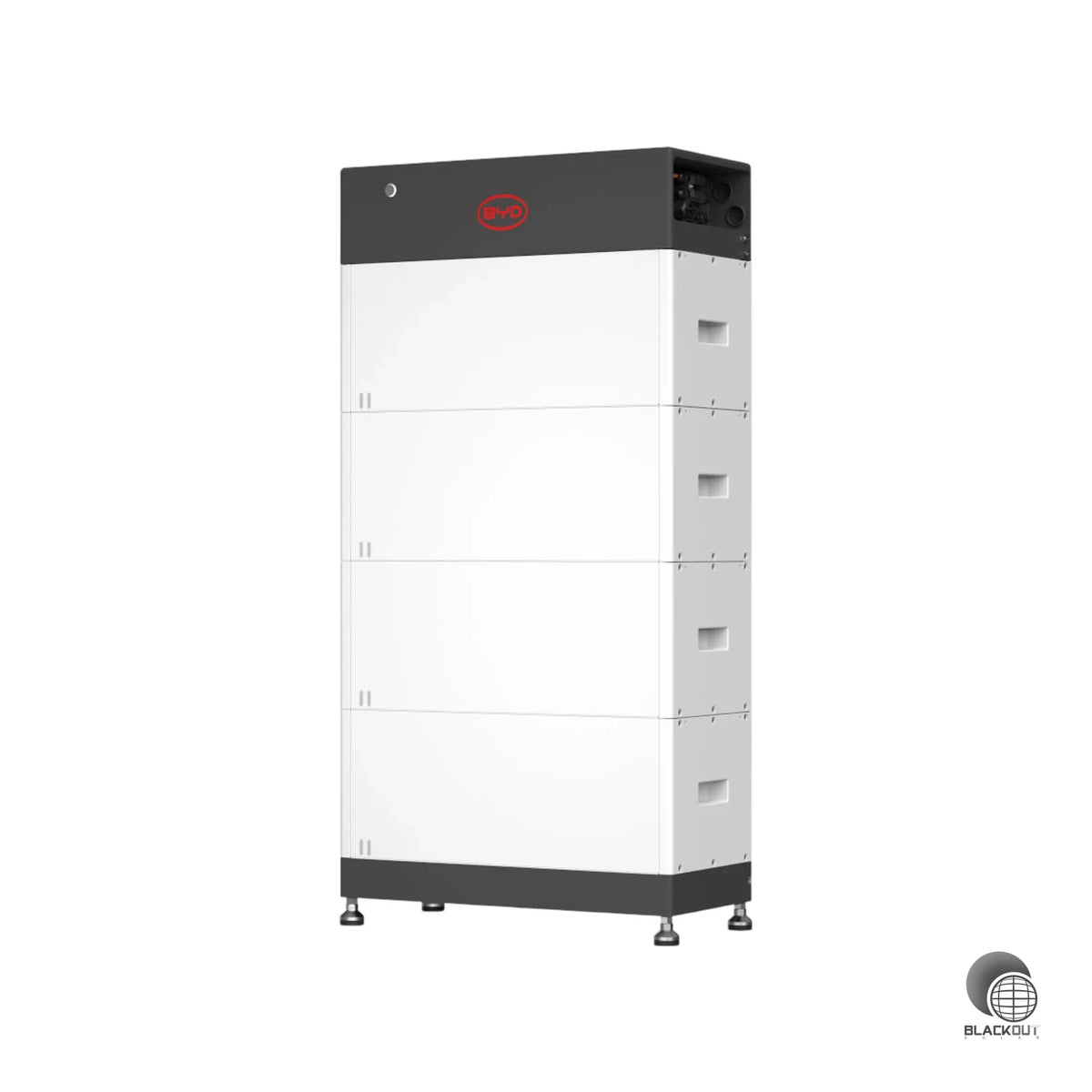

Module: 4
Nennspannung: 204,8 V

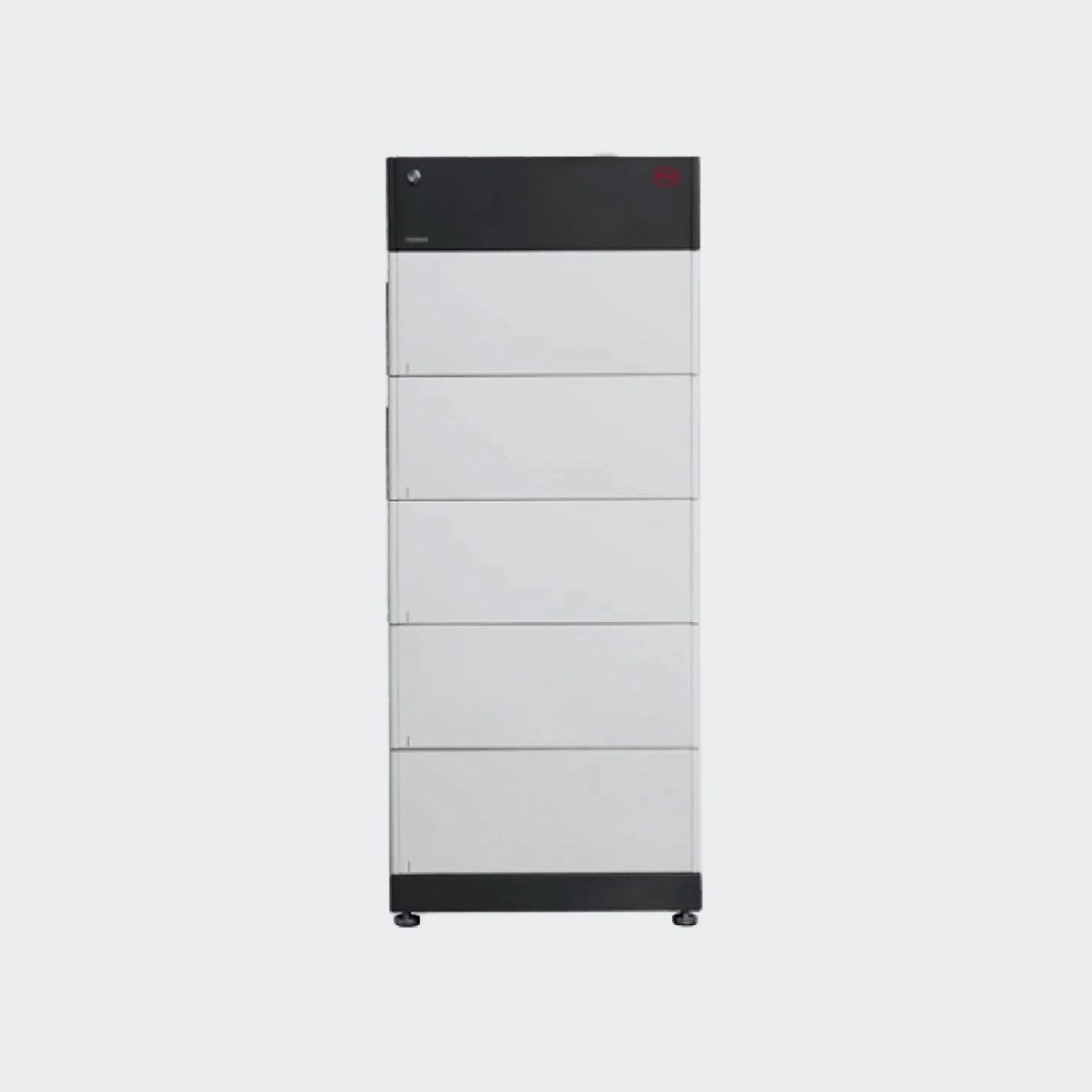

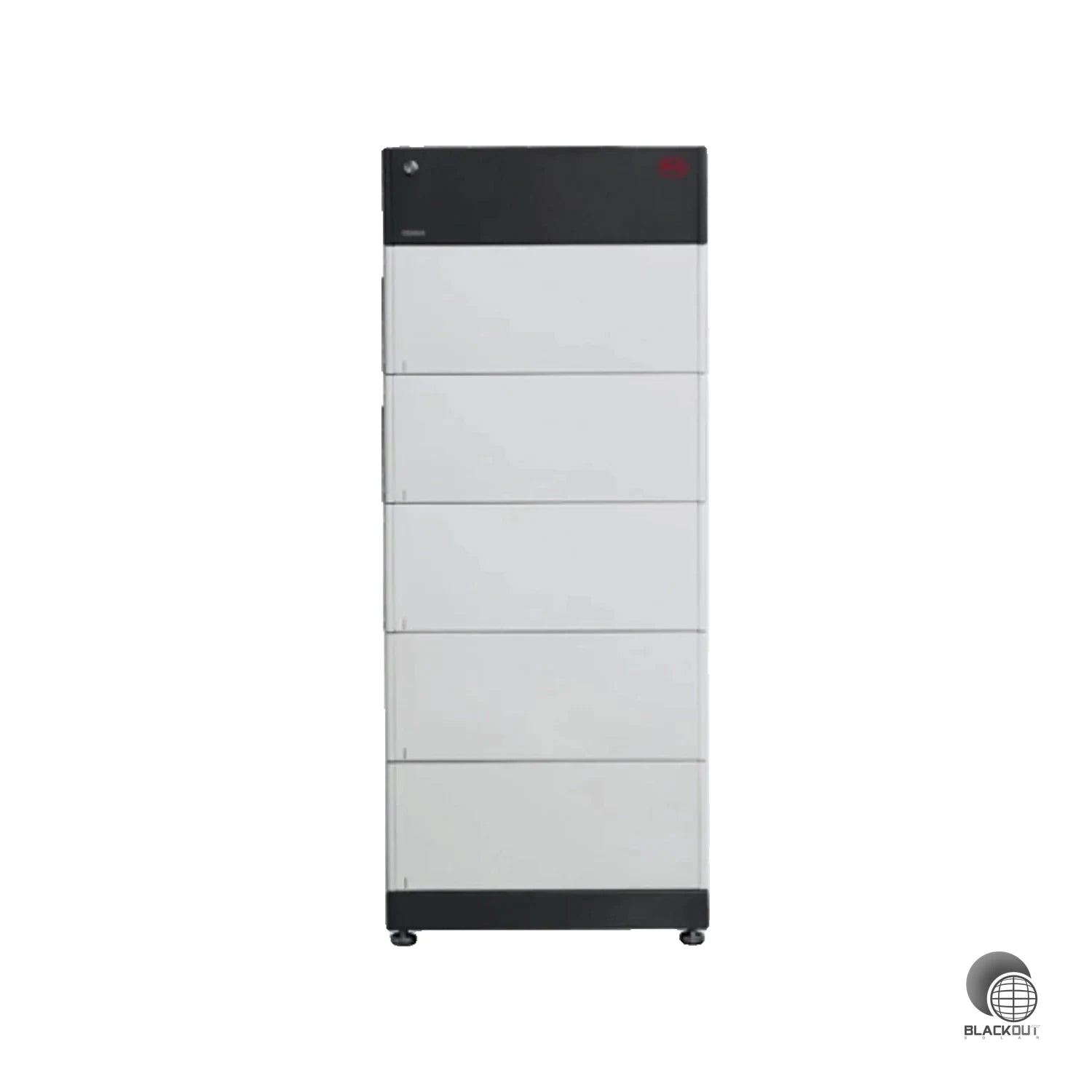

BYD HVM+ 13.8 – 13,80 kWh

Die HVM+ 13.8 kombiniert fünf Batteriemodule zu einer nutzbaren Gesamtkapazität von 13,80 kWh.

Sie eignet sich für Haushalte mit erhöhtem Energiebedarf, größere PV-Anlagen und Anwendungen, bei denen auch in den Abend- und Nachtstunden größere Energiemengen benötigt werden.

Kapazität: 13,80 kWh

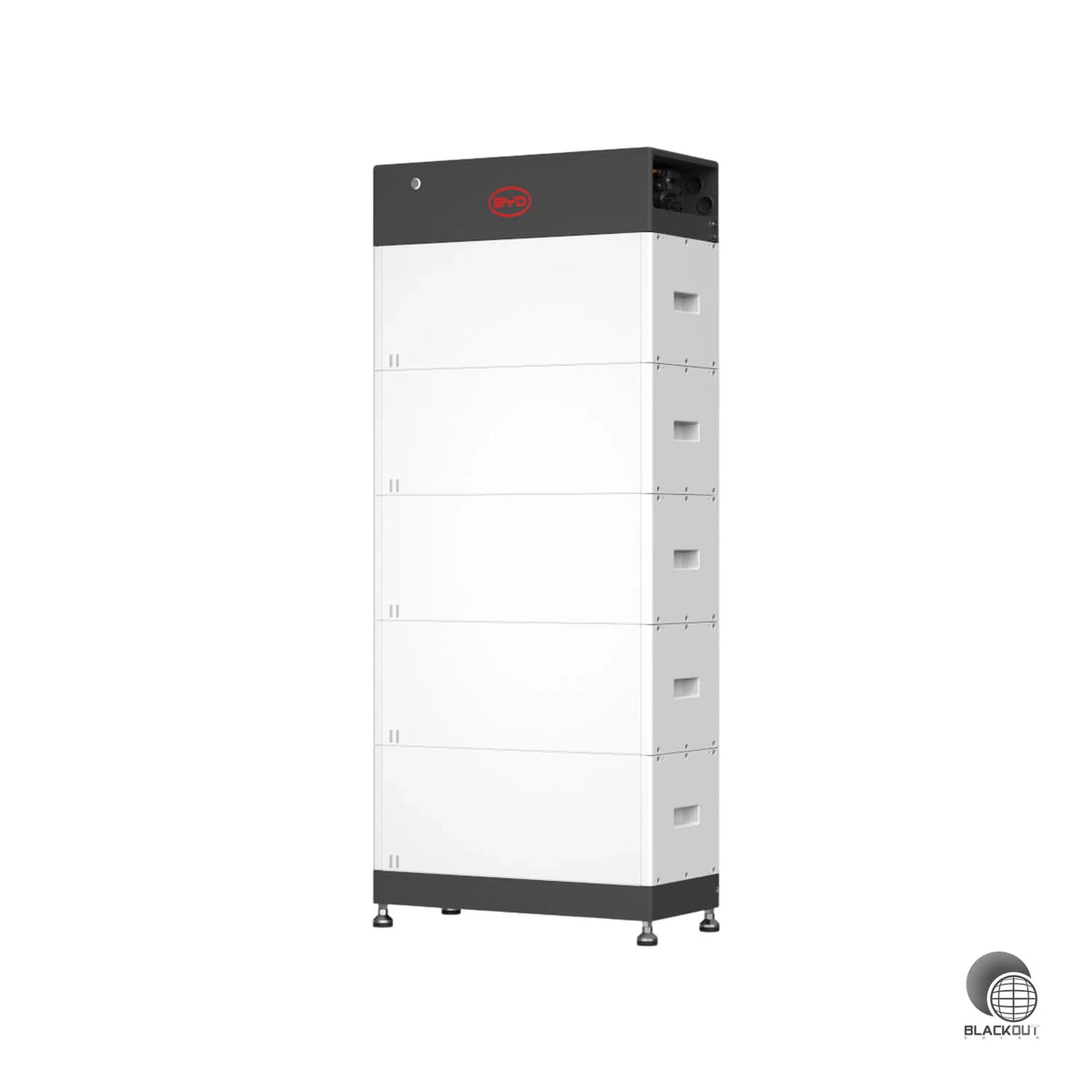

Module: 5
Nennspannung: 256 V

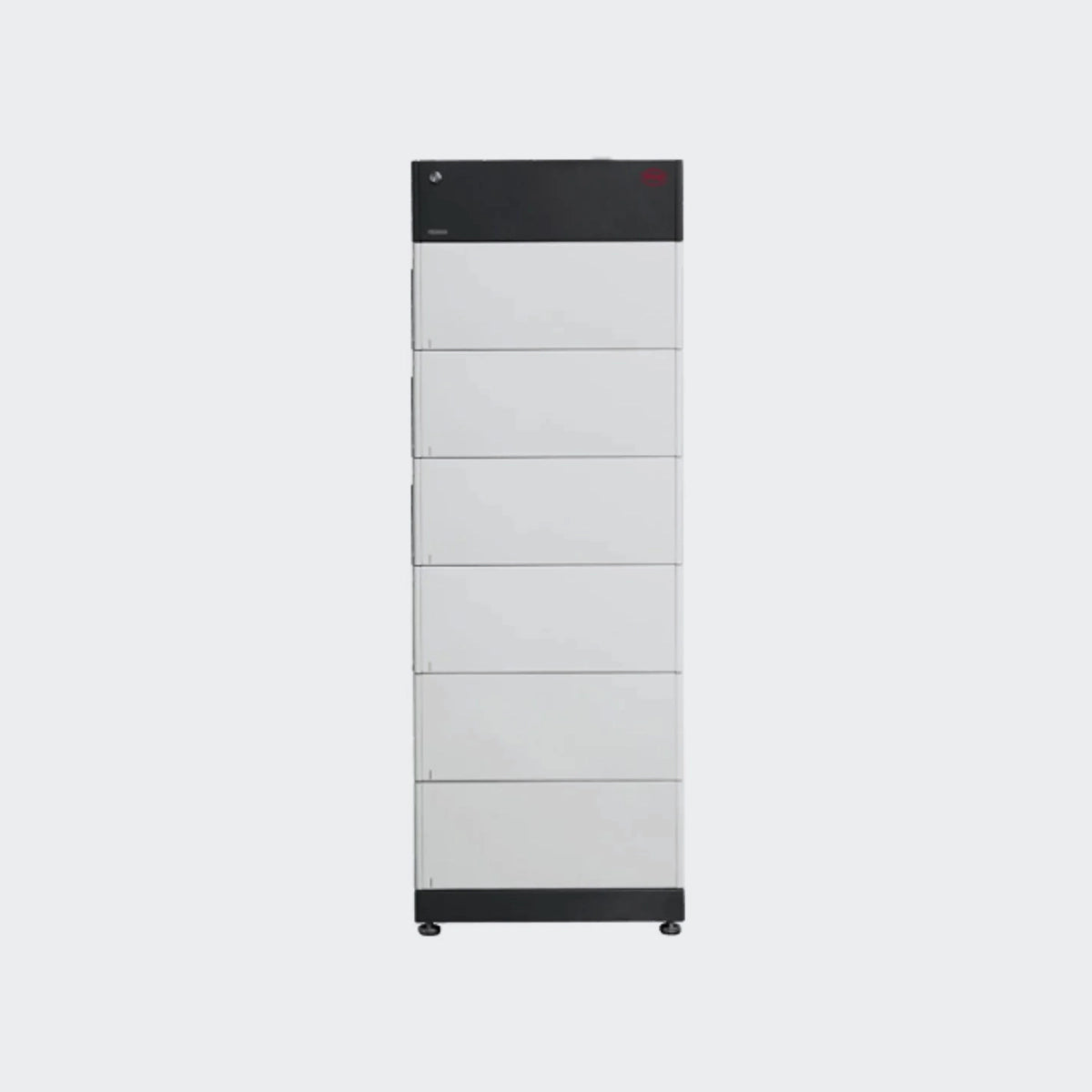

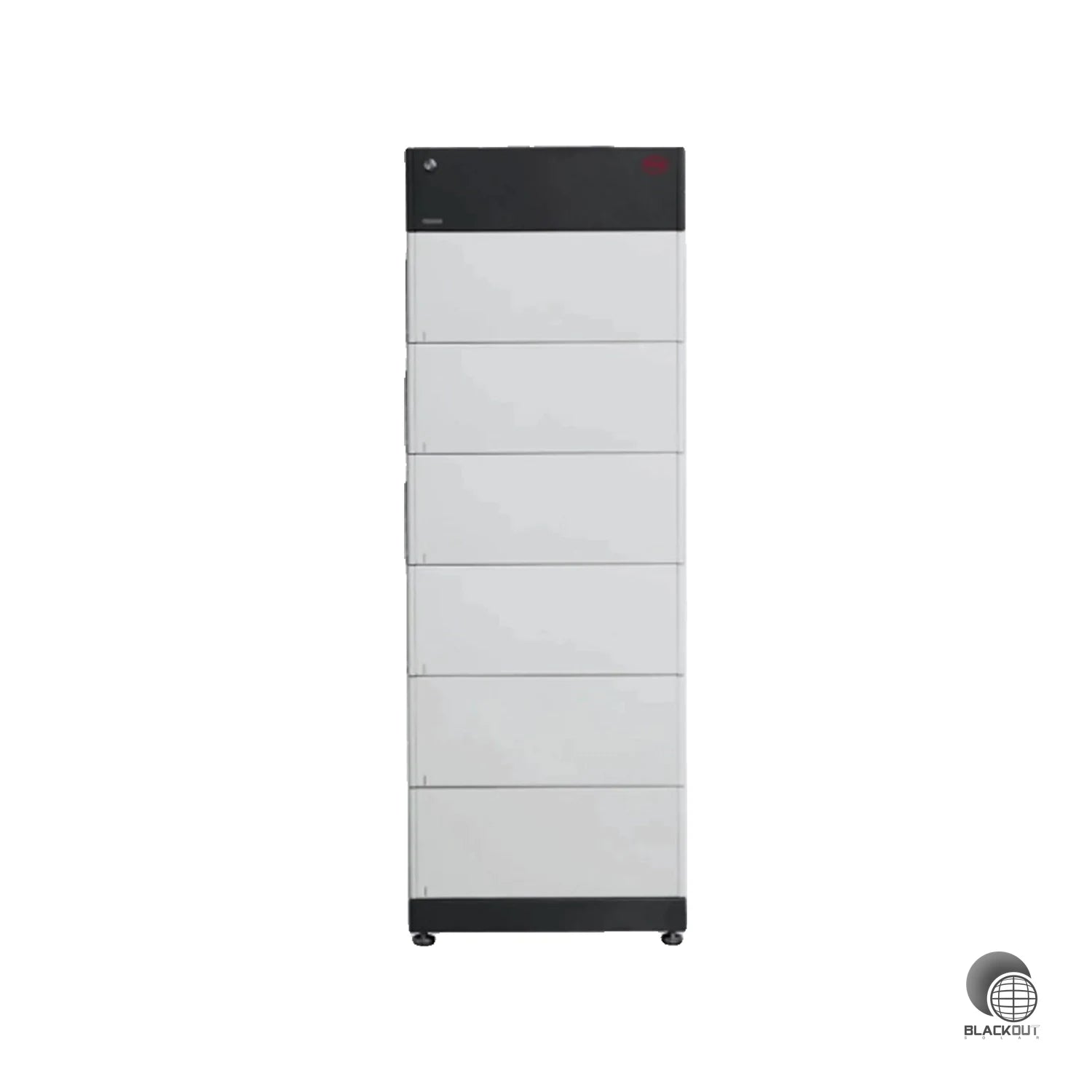

BYD HVM+ 16.6 – 16,56 kWh

Mit 16,56 kWh nutzbarer Kapazität bietet die HVM+ 16.6 bereits umfangreiche Energiereserven.

Diese Speichergröße eignet sich beispielsweise für größere Einfamilienhäuser, Mehrpersonenhaushalte sowie Kombinationen aus Photovoltaik, Wärmepumpe und Elektromobilität.

Kapazität: 16,56 kWh

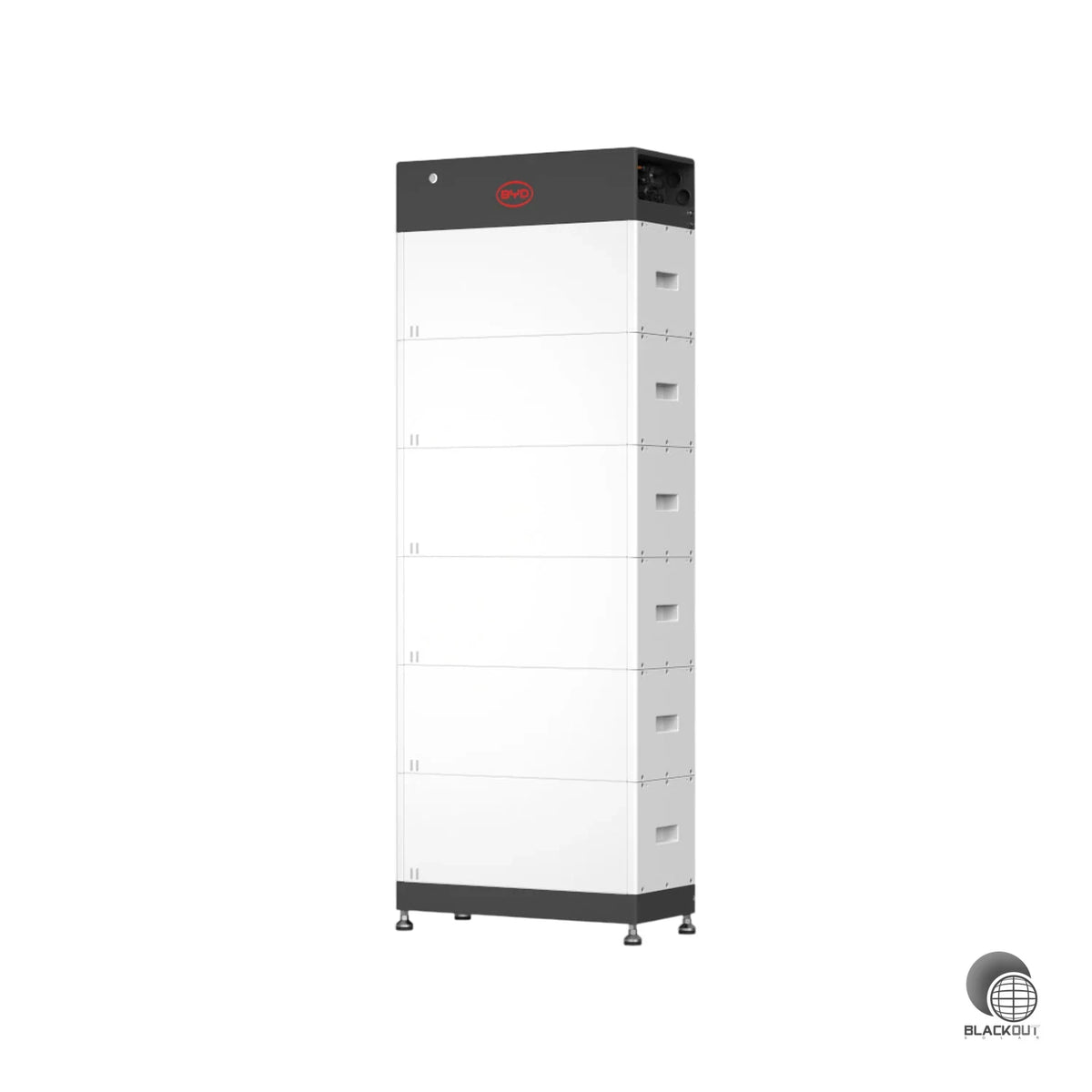

Module: 6
Nennspannung: 307,2 V

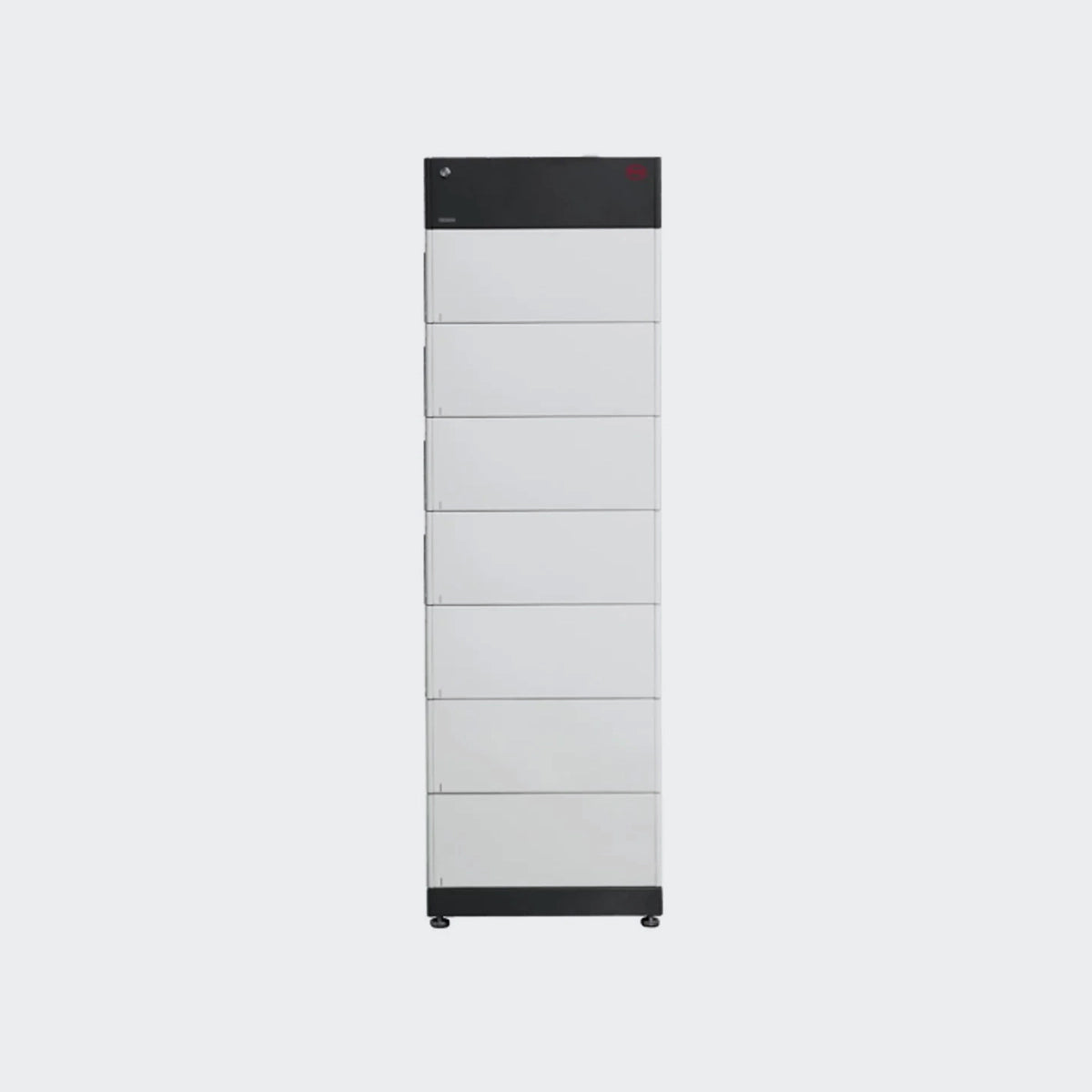

BYD HVM+ 19.3 – 19,32 kWh

Die HVM+ 19.3 bietet mit sieben Batteriemodulen insgesamt 19,32 kWh nutzbare Energie.

Sie ist für anspruchsvolle private Anwendungen sowie kleinere gewerbliche Systeme interessant und ermöglicht eine hohe Eigenversorgung bei entsprechend großer Photovoltaikanlage.

Kapazität: 19,32 kWh

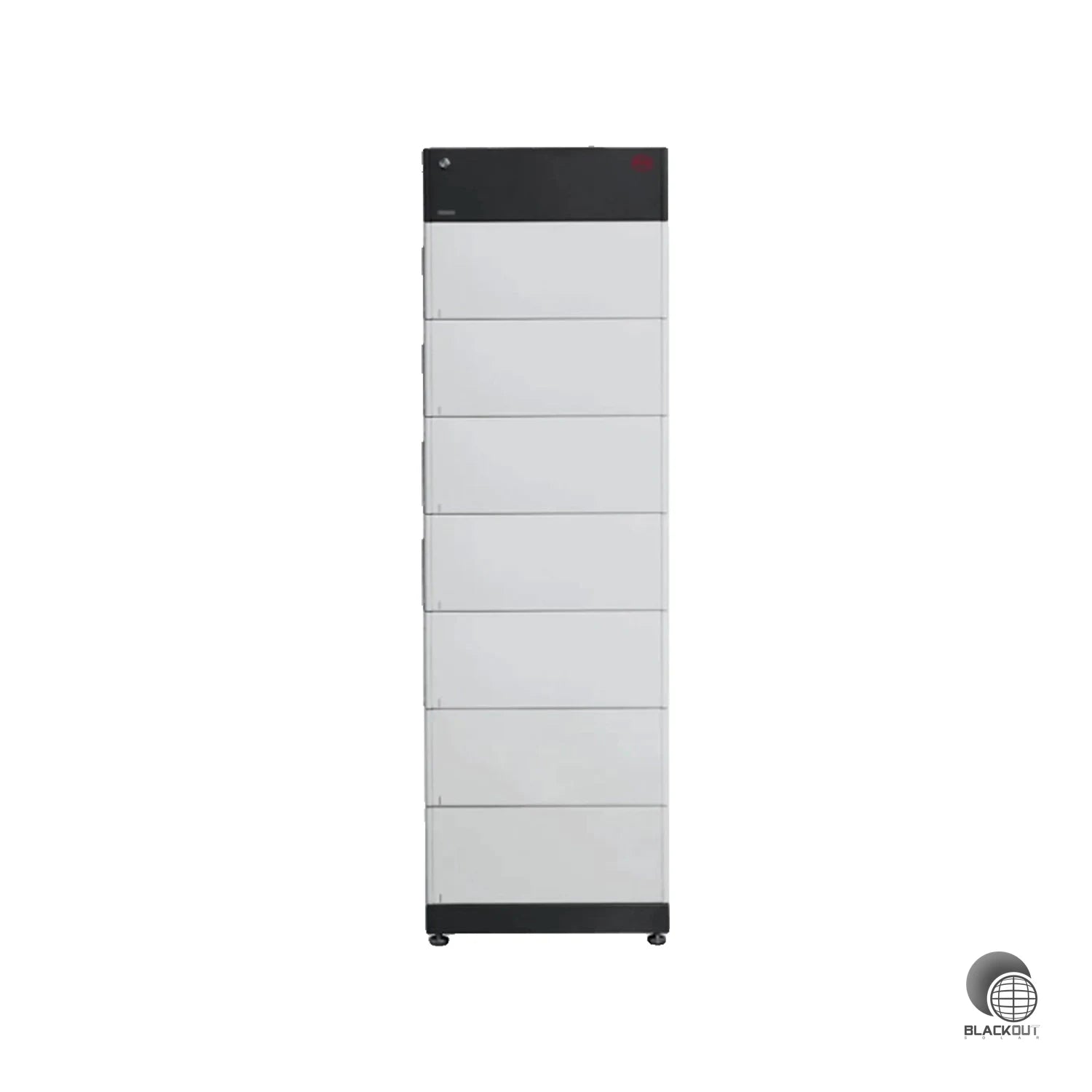

Module: 7
Nennspannung: 358,4 V

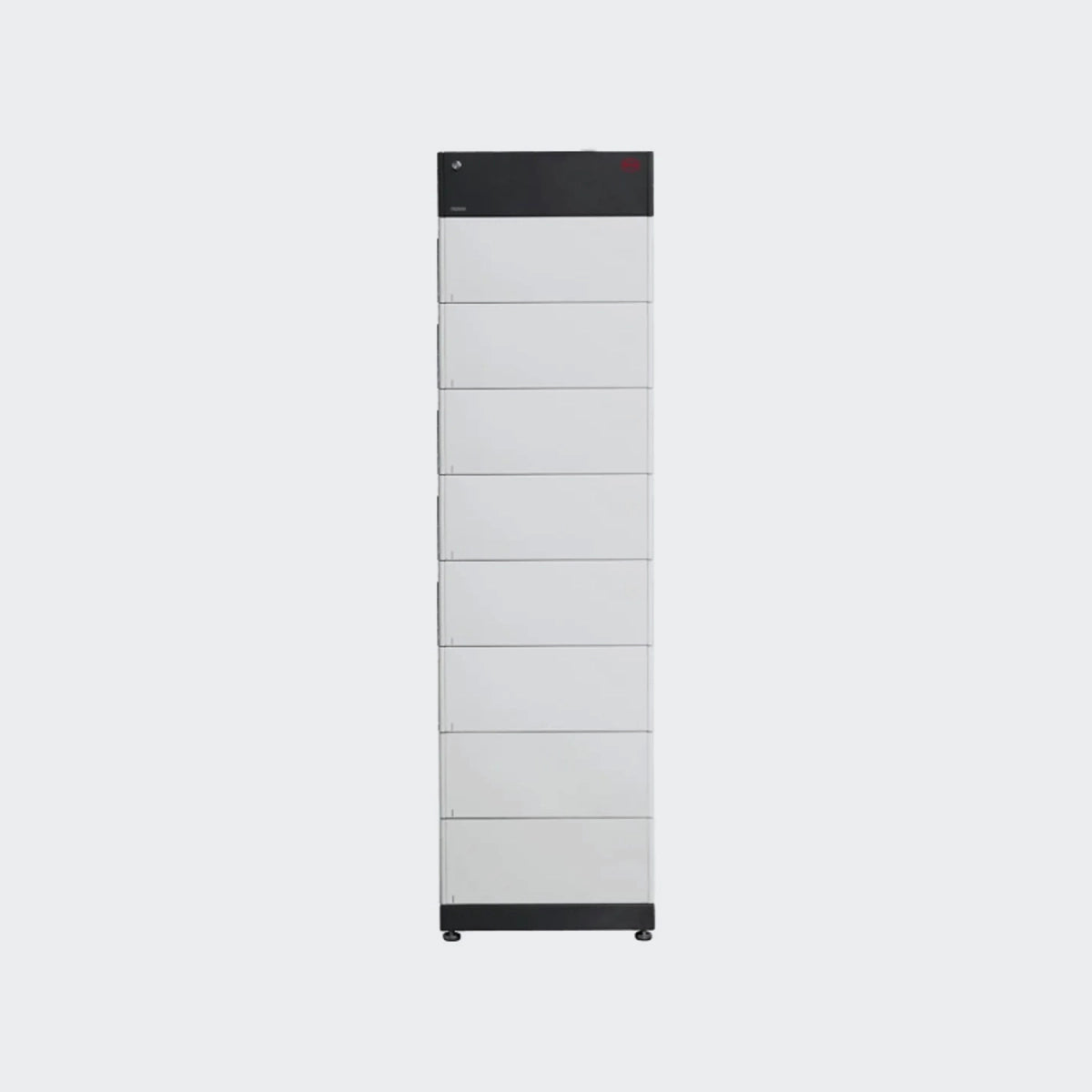

BYD HVM+ 22.1 – 22,08 kWh

Die HVM+ 22.1 ist mit acht Batteriemodulen die größte Einzel-Turm-Konfiguration der Serie.

Mit 22,08 kWh nutzbarer Speicherkapazität eignet sie sich für große PV-Anlagen, hohe Haushaltsverbräuche, Wärmepumpen, Elektrofahrzeuge und kleinere gewerbliche Anwendungen.

Kapazität: 22,08 kWh

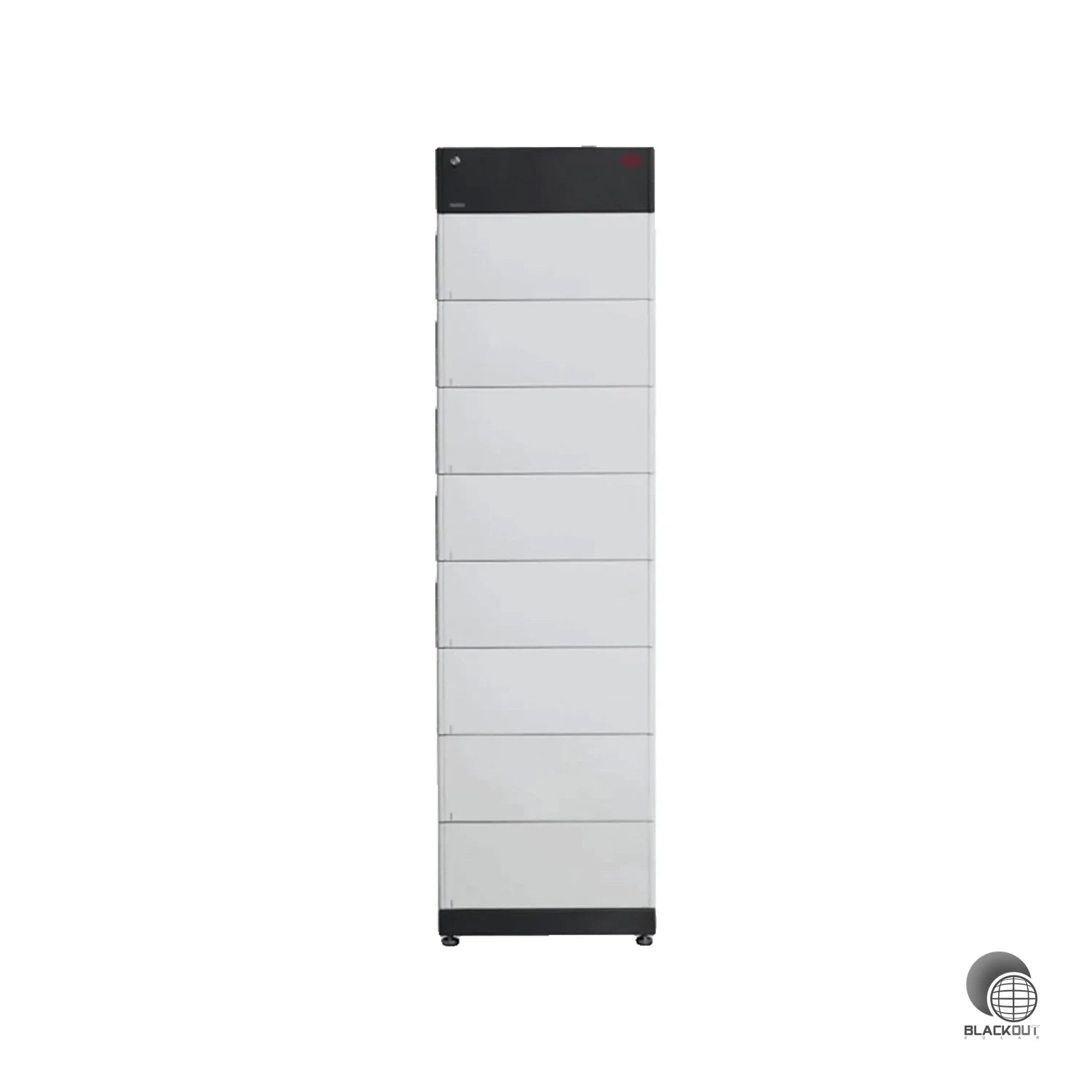

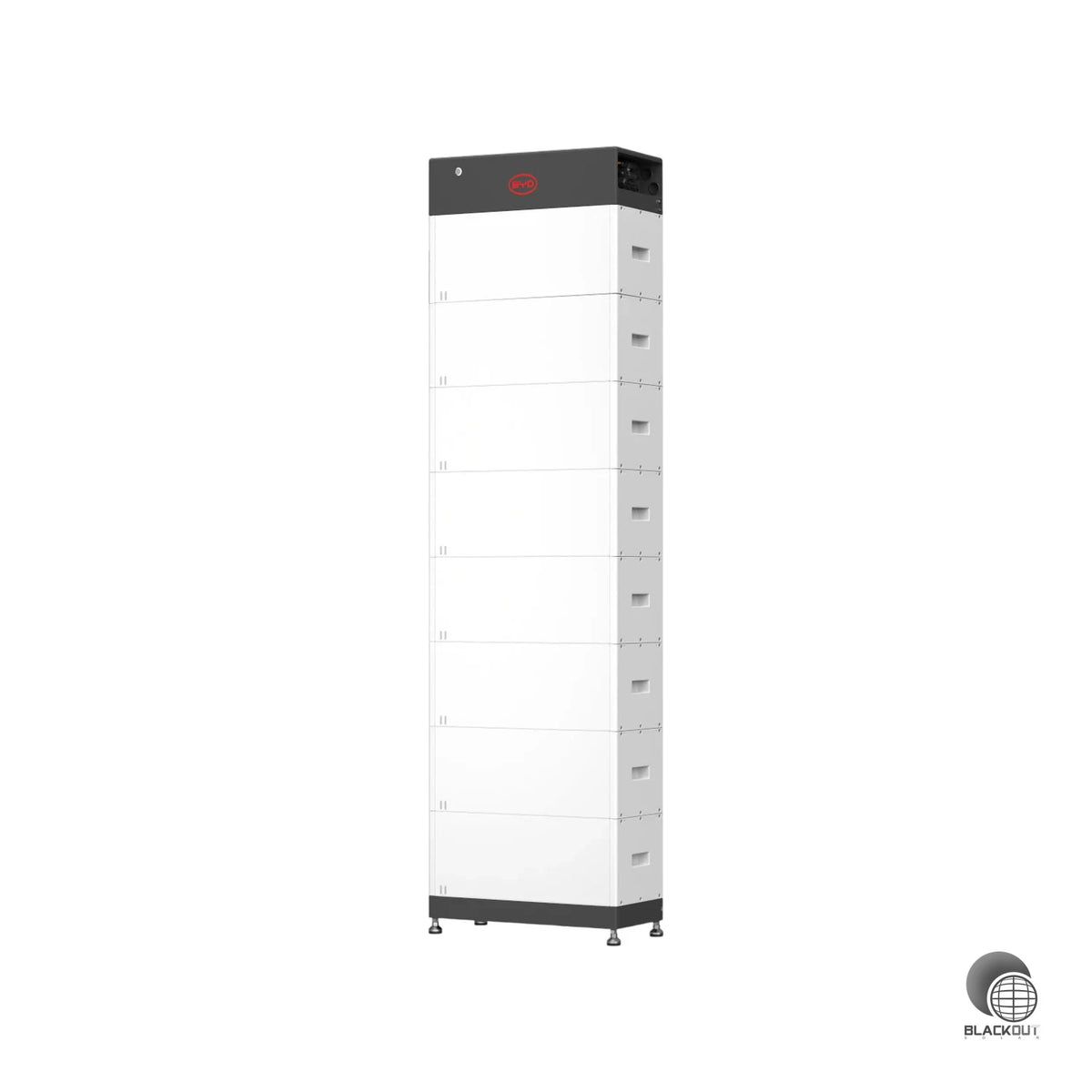

Module: 8
Nennspannung: 409,6 V

Modularer Aufbau – Speicher passend zum Energiebedarf

Die BYD Battery-Box HVM+ verfolgt ein konsequent modulares Konzept. Jeder Batterieturm wird aus mehreren 2,76-kWh-Batteriemodulen aufgebaut.

Dadurch lässt sich die Speicherkapazität passend zum Energiebedarf auswählen.

Ein einzelner Turm besteht aus:

• mindestens 3 Modulen / 8,28 kWh

• maximal 8 Modulen / 22,08 kWh

Für besonders große Speichersysteme können – unter Beachtung der aktuellen BYD Vorgaben und der Wechselrichter-Kompatibilität – mehrere Batterietürme parallel eingesetzt werden.

Mit bis zu drei HVM-Türmen sind Speicherkapazitäten von bis zu 66,2 kWh möglich.

LiFePO₄ – sichere Batterietechnologie

BYD setzt bei der Battery-Box auf Lithium-Eisenphosphat-Zellen, kurz LiFePO₄ oder LFP.

Diese Zellchemie bietet gegenüber vielen anderen Lithium-Technologien entscheidende Vorteile:

• hohe thermische Stabilität

• hohe Betriebssicherheit

• lange Lebensdauer

• hohe Zyklenfestigkeit

• kein Kobalt in der Zellchemie

• bewährte Technologie

BYD verfügt über langjährige Erfahrung bei der Entwicklung und Produktion von LFP-Batteriezellen.

Hohe Effizienz für Ihre Photovoltaikanlage

Die BYD Battery-Box HVM+ ist als Hochvolt-System ausgeführt. In Kombination mit einem kompatiblen Hybrid-Wechselrichter ermöglicht dies einen effizienten Energiefluss zwischen PV-Anlage, Batteriespeicher, Hausverbrauchern und öffentlichem Stromnetz.

Die Round-Trip-Effizienz des Batteriesystems liegt laut Hersteller bei mindestens 96 %.

Damit kann ein möglichst hoher Anteil der gespeicherten Solarenergie später wieder für den eigenen Stromverbrauch genutzt werden.

Mehr Eigenverbrauch und weniger Netzbezug

Ohne Batteriespeicher wird überschüssiger PV-Strom tagsüber häufig in das öffentliche Netz eingespeist.

Mit der BYD Battery-Box kann überschüssige Solarenergie gespeichert und zu einem späteren Zeitpunkt genutzt werden – beispielsweise:

• am Abend

• in der Nacht

• am frühen Morgen

• bei kurzfristigen Verbrauchsspitzen

Das erhöht den Eigenverbrauch der Photovoltaikanlage und kann den Strombezug aus dem öffentlichen Netz deutlich reduzieren.

Ideal für Wärmepumpe und Elektroauto

Mit steigender Elektrifizierung des Haushalts wächst auch der Stromverbrauch.

Ein entsprechend dimensionierter BYD Batteriespeicher kann insbesondere in Kombination mit folgenden Verbrauchern sinnvoll sein:

• Wärmepumpe

• Wallbox / Elektroauto

• Klimaanlage

• Pooltechnik

• elektrische Warmwasserbereitung

• Smart-Home-Energiemanagement

• größere Haushaltsverbraucher

Welche Speichergröße ideal ist, hängt unter anderem von PV-Leistung, Jahresstromverbrauch, Verbrauchsprofil, Wechselrichter und gewünschtem Autarkiegrad ab.

Backup- und Ersatzstromfähigkeit

Die BYD Battery-Box HVM+ kann in Verbindung mit geeigneten und entsprechend konfigurierten Wechselrichtern auch für Backup- beziehungsweise Ersatzstromanwendungen eingesetzt werden.

Ob ein Ersatzstrombetrieb möglich ist und welche Leistung dabei zur Verfügung steht, wird maßgeblich durch den verwendeten Wechselrichter und die Systemkonfiguration bestimmt.

Ein Batteriespeicher allein stellt daher noch keine vollständige Ersatzstromversorgung dar.

Kompatible Wechselrichter

Die BYD Battery-Box HVM Serie ist mit zahlreichen ein- und dreiphasigen Hybrid-Wechselrichtern führender Hersteller kompatibel.

Je nach aktueller BYD Freigabeliste gehören dazu unter anderem Modelle verschiedener Hersteller wie:

• Fronius

• SMA

• KOSTAL

• KACO

• Solis

• Deye

• weitere von BYD freigegebene Hersteller

Wichtig: Nicht jede Speichergröße kann mit jedem Wechselrichter betrieben werden.

Die minimale beziehungsweise maximale Anzahl der Batteriemodule kann vom jeweiligen Wechselrichtermodell abhängig sein. Vor Bestellung muss daher die aktuelle BYD Compatible Inverter List für das konkrete Wechselrichtermodell geprüft werden.

Allgemeine technische Daten

Eigenschaft	Wert
Hersteller	BYD
Produktserie	Battery-Box Premium HVM / HVM+
Batterietyp	Hochvolt-Batteriespeicher
Zellchemie	Lithium-Eisenphosphat / LiFePO₄
Kapazität je Modul	2,76 kWh
Nennspannung je Modul	51,2 V
Module je Turm	3–8
Nutzbare Energie	8,28–22,08 kWh
Max. Ausgangsstrom	50 A
Kommunikation	CAN / RS485
Round-Trip-Effizienz	≥ 96 %
Betriebstemperatur	-10 °C bis +50 °C
Schutzart	IP55
Aufstellung	Bodenstehend
Einsatzort	Innen / Außen
Anwendungen	On-Grid / Backup / Off-Grid
Garantie	10 Jahre gemäß Herstellerbedingungen

Abmessungen je Variante

Variante	Abmessungen H × B × T
HVM+ 8.3	ca. 995 × 585 × 298 mm
HVM+ 11.0	ca. 1.228 × 585 × 298 mm
HVM+ 13.8	ca. 1.461 × 585 × 298 mm
HVM+ 16.6	ca. 1.694 × 585 × 298 mm
HVM+ 19.3	ca. 1.927 × 585 × 298 mm
HVM+ 22.1	ca. 2.160 × 585 × 298 mm

Bei der Wahl des Aufstellorts ist insbesondere bei den größeren Varianten die Gesamthöhe des Batterieturms zu berücksichtigen.

Lieferumfang

Der Lieferumfang richtet sich nach der gewählten Variante.

HVM+ 8.3

• 3 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

HVM+ 11.0

• 4 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

HVM+ 13.8

• 5 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

HVM+ 16.6

• 6 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

HVM+ 19.3

• 7 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

HVM+ 22.1

• 8 × BYD HVM Batteriemodul

• 1 × erforderliche BYD Batteriesteuerungs-/Anschlusseinheit gemäß angebotener Systemkonfiguration

Hinweis: Der konkrete Lieferumfang kann je nach angebotener Generation bzw. BCU-Ausführung variieren. Maßgeblich ist der im jeweiligen Angebot ausdrücklich angeführte Lieferumfang.

Wechselrichter, externe Kabel, Wand-/Bodenarbeiten, Installation und weiteres Zubehör sind nicht enthalten, sofern diese nicht ausdrücklich als Bestandteil des Angebots ausgewiesen werden.

Installation und Inbetriebnahme

Bei der BYD Battery-Box handelt es sich um ein Hochvolt-Batteriesystem.

Installation, elektrische Verbindung, Konfiguration und Inbetriebnahme dürfen ausschließlich entsprechend den geltenden Vorschriften, der BYD Installationsanleitung und den Vorgaben des jeweiligen Wechselrichterherstellers durchgeführt werden.

Die Installation sollte durch entsprechend qualifiziertes Fachpersonal erfolgen.

Vor der Bestellung müssen insbesondere geprüft werden:

• Kompatibilität des Wechselrichters

• erforderliche Modulanzahl

• maximal zulässige Speicherkapazität

• Backup-/Ersatzstromanforderungen

• Installationsort

• Umgebungstemperatur

• Platzbedarf und Gesamthöhe

• erforderliches Anschlusszubehör
