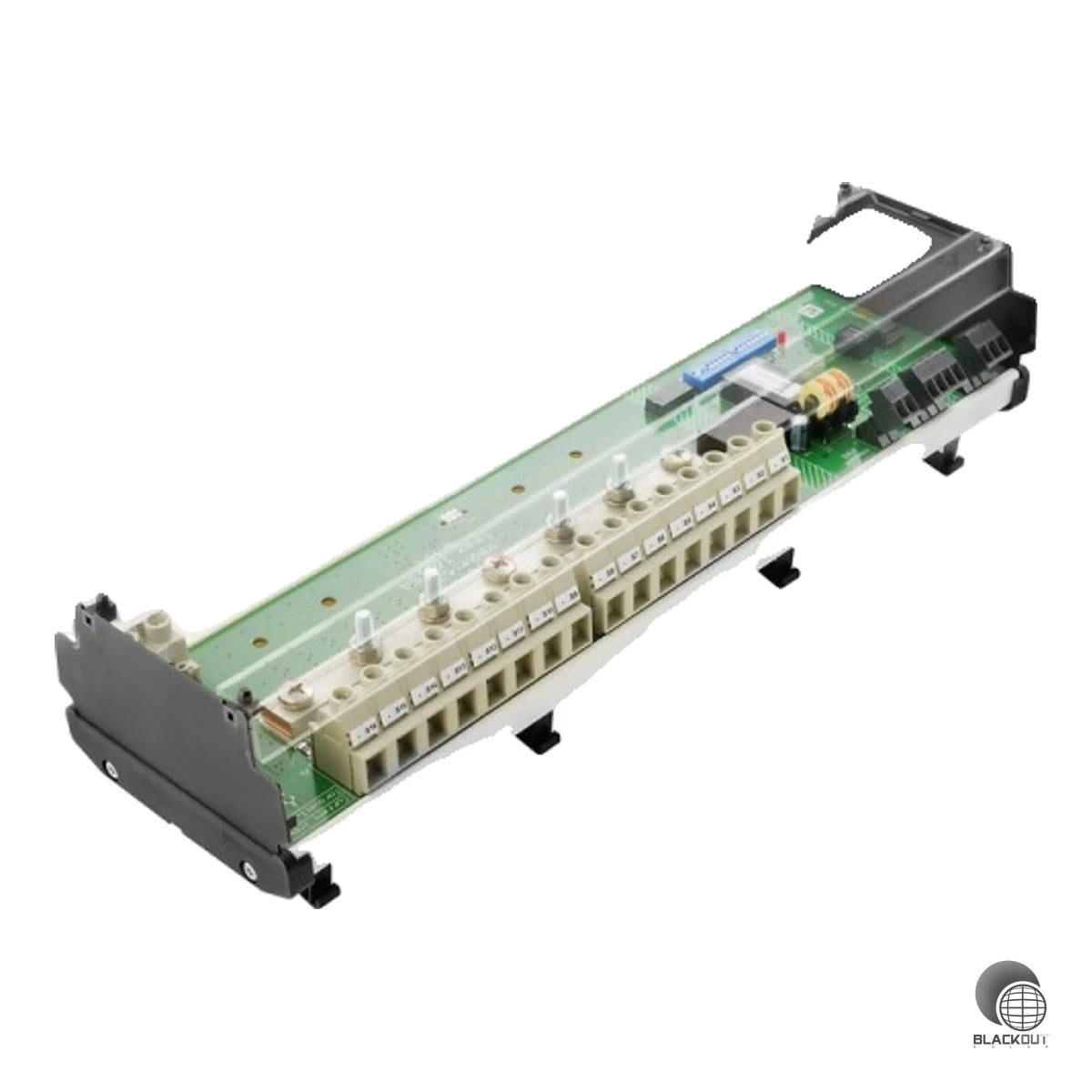

Weidmüller Transclinic 16I+ 1K5 L PV String-Monitor
- Bis zu 16 Strings überwachbar — präzise Ertragskontrolle auf Stringebene
- 1500 V DC Nennspannung — geeignet für moderne PV-Großanlagen
- MODBUS RS485 RTU — einfache Integration in Monitoring- und Leittechniksysteme
- Betrieb von −25 bis +70 °C — zuverlässig auch unter extremen Umgebungsbedingungen
- RoHS-konform ohne Ausnahme — nach IEC/EN61010-1:2010 und EN61326-1:2013
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Das modulare PV String Monitoring System erfasst zuverlässig Strom und Spannung auf Stringebene in Generatoranschlusskästen – konzipiert für professionelle Photovoltaikanlagen bis 1500 V DC.
• Bis zu 16 Strings gleichzeitig überwachbar, max. 15 A DC pro String (−25 bis +70 °C)
• Stringstrom-Messfehler: ±300 mA, Stringspannung-Messfehler: ±18 V
• MODBUS RS485 RTU-Kommunikation für einfache Systemintegration
• Direkte Versorgung aus dem PV-Feld (19,2–28,8 V DC) möglich
• Modulares Design mit Master- und Slave-Modulen für flexible Konfiguration
Ideal für Installateure und Anlagenbetreiber, die Ertragsausfälle frühzeitig erkennen und beheben wollen. Das System eignet sich besonders für den Einsatz in gewerblichen und industriellen PV-Anlagen mit Generatoranschlusskästen.
Lieferumfang
- 1x Weidmüller Transclinic 16I+ 1K5 L PV String-Monitoring-System
Technische Daten
| Geeignet für | Photovoltaik |
| Maximale Anzahl Strings | 16 |
| Nennspannung | 1500 V DC |
| Maximalstrom pro String (−25 bis +70 °C) | 15 A DC |
| Maximalstrom pro String (−25 bis +60 °C) | 25 A DC |
| Versorgungsspannung | 19.2 – 28.8 V DC |
| Versorgungsstrom | < 70 mA DC, max. 200 mA DC |
| Kommunikation | MODBUS RS485 RTU |
| Digitale Eingänge | 2 |
| Stringstrom Messfehler | ±300 mA |
| Stringspannung Messfehler | ±18 V |
| Shunt-Widerstand | 25 mOhm |
| Betriebstemperatur | −25 bis +70 °C |
| Luftfeuchtigkeit (Betrieb) | 5 – 95 % (nicht kondensierend) |
| Höhenlage | ≤ 2000 m |
| Verschmutzungsgrad | 2 |
| RoHS-Konformität | Konform ohne Ausnahme |
| Normen | IEC/EN61010-1:2010, IEC/EN61010-2-030:2010, EN61326-1:2013 |
| Gewicht | 0.939 kg |
| Länge | 368.9 mm |
| Breite | 109.5 mm |
| Höhe | 92.2 mm |
| Artikelnummer | BS-001195 |
| EAN / GTIN | 4050118444513 |
