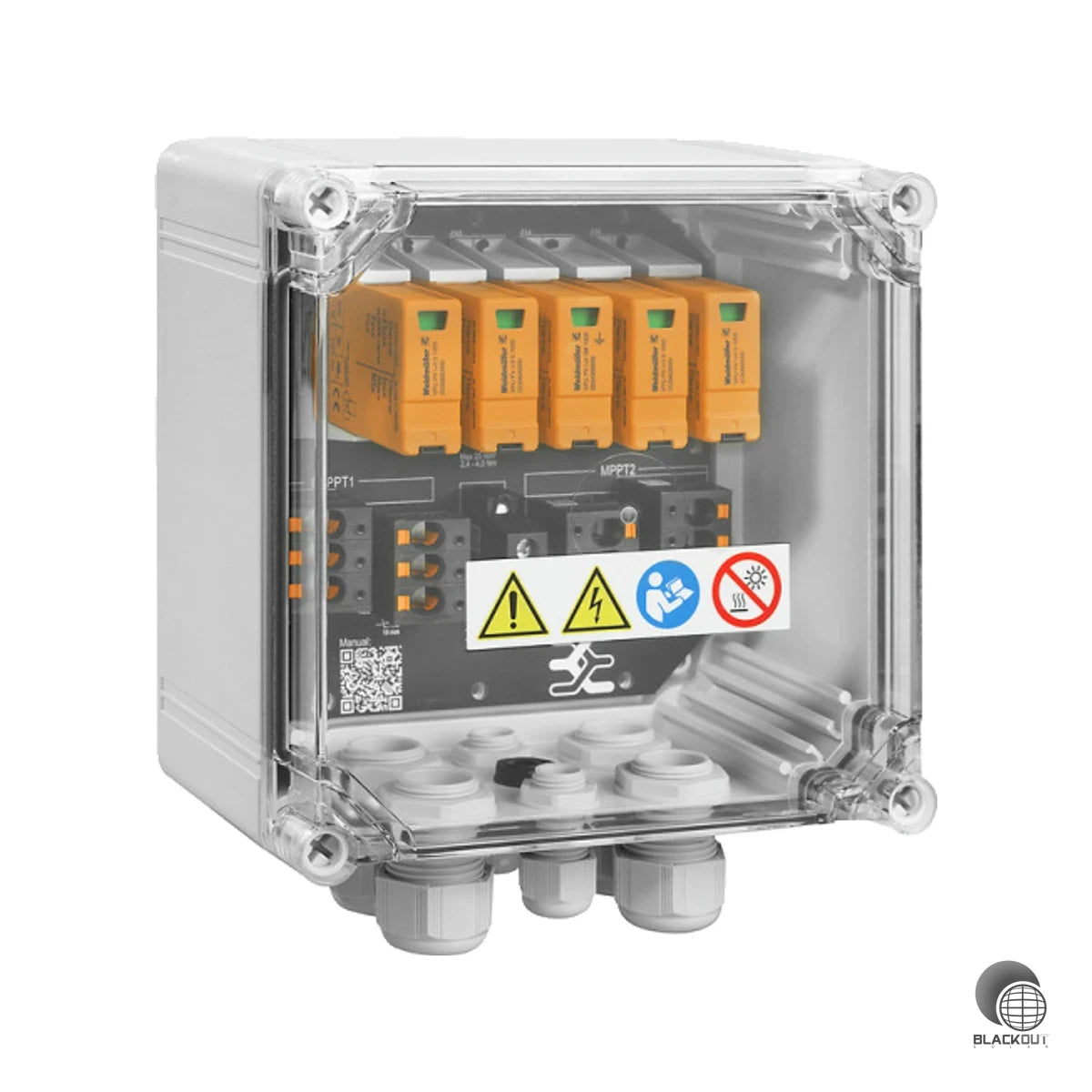

Weidmüller PV Next PVN DC 2I 1O 2MPP Generatoranschlusskasten
- Überspannungsschutz Typ I + II kombiniert — ein Gerät für beide Anforderungsklassen, keine zusätzlichen Komponenten nötig
- Strings pro MPPT parallelschaltbar — reduziert Kabelaufwand und vereinfacht die DC-Verkabelung
- Push-In-Anschluss an Ein- & Ausgang — schnelle Verdrahtung spart Installationszeit
- IP65 + IK08 für den Außeneinsatz — robust gegen Witterung und mechanische Belastung
- 5 Jahre Herstellergewährleistung — Investitionssicherheit für die gesamte Anlagenlaufzeit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt den Wechselrichter und die gesamte DC-Seite einer PV-Anlage gegen gefährliche Überspannungen — konform mit der europäischen Norm CLC/TS 51643-32.
• Überspannungsschutz Typ I und II kombiniert — ein Gerät erfüllt beide Anforderungsklassen ohne zusätzliche Komponenten
• 2 Strings pro MPPT parallel zusammenführbar — spart Kabel und vereinfacht die Installation
• Push-In-Anschlusstechnik an Ein- und Ausgängen — schnelle, werkzeuglose Verdrahtung auf der Baustelle
• IP65 + IK08 — dauerhaft gegen Staub, Spritzwasser und mechanische Einwirkungen geschützt, auch im Außenbereich
• 5 Jahre Herstellergewährleistung — belegte Qualitätszusage für langfristig sichere Investitionen
Ideal für Photovoltaikanlagen mit Wechselrichtern, die 2 MPP-Tracker besitzen. Einsetzbar in geschützten Außenbereichen — sowohl für Dach- als auch für Freiflächenanlagen. Die Wandmontage über 4 Montagefüße ermöglicht eine flexible Positionierung nahe am Generatorfeld.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten PVN DC 2I 1O 2MPP SPD1R CG 11
- 4x Montagefuß
- 8x Dichtstopfen
Technische Daten
| Breite | 200 mm |
| Höhe | 228 mm |
| Tiefe | 132 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 2 |
| Art der Einführung | Verschraubung |
| Modellbezeichnung | PVN DC 2I 1O 2MPP SPD1R CG 11 |
| Bemessungsspannung DC | 1100 V |
| Max. Betriebsspannung UCPV | 1100 V |
| Anzahl MPP-Tracker | 2 |
| DC-Eingänge pro MPP | 2 |
| DC-Ausgänge pro MPP | 1 |
| Max. Strom pro MPP | 50.25 A |
| Bemessungskurzzeitstromfestigkeit | 67 A |
| Überspannungsschutz Anforderungsklasse | Typ I + II kombiniert |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Gesamtableitstrom Itotal (10/350 µs) | 12.5 kA |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 kA |
| Ableitstrom In (8/20 µs) | 20 kA |
| Schutzpegel Up | ≤ 3.8 kV |
| Kurzschlussfestigkeit ISCPV | 11000 A |
| Anschlussart Eingang/Ausgang | Push-In |
| Leiteranschlussquerschnitt | 2.5–16 mm² |
| Gehäusematerial | Glasfaserverstärktes Polyester / Polycarbonat |
| Montageart | Wandmontage, 4 Schrauben über Montagefüße |
| Schutzklasse | II |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Norm Überspannungsschutz | EN 61643-31 |
| Norm Schaltgerätekombination | EN 61439-2 / IEC 61439-2 |
| Umgebungstemperatur | -40–50 °C |
| Luftfeuchtigkeit | 5–95 % (keine Betauung) |
| Gewährleistung | 5 Jahre |
| RoHS | Konform |
| Nettogewicht | 2.0 kg |
| Artikelnummer | BS-001332 |
| EAN / GTIN | 4064675604006 |
