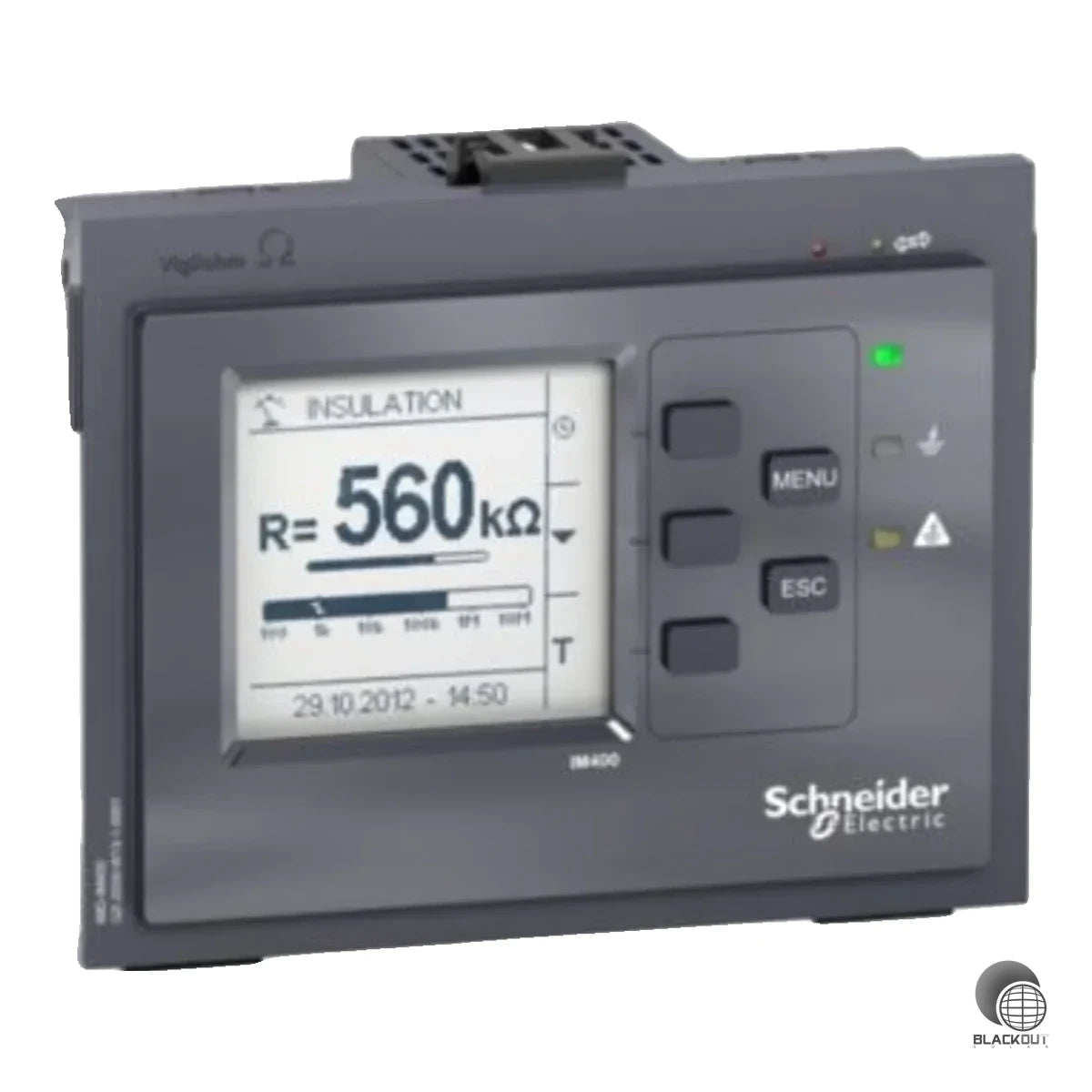

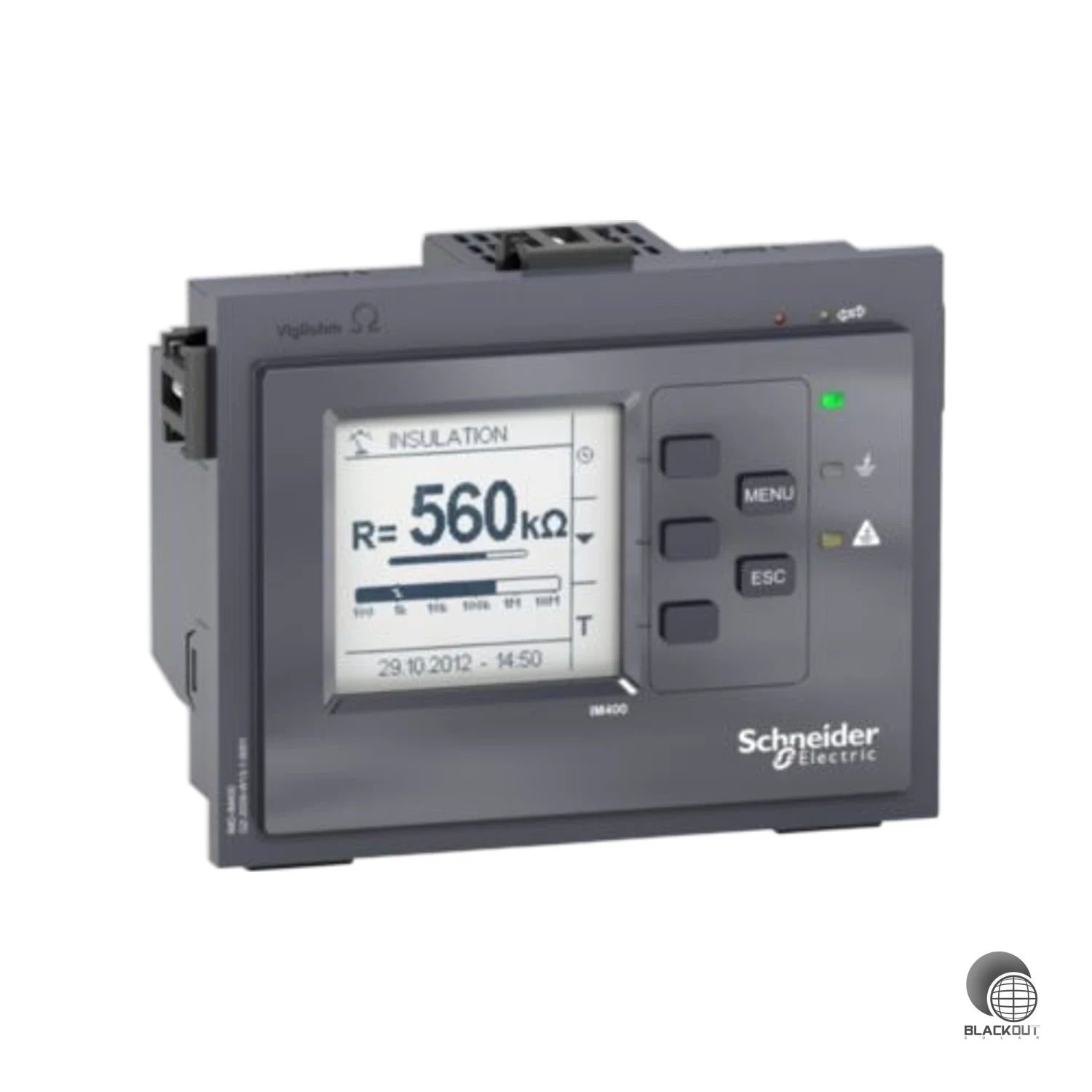

Schneider Electric Vigilohm IM400C Isolationsüberwachungsgerät
SKU: BS-001983·EAN: 3606480726217
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Isolationsüberwachung für ungeerdete IT-Netze und Photovoltaik-Großanlagen — zuverlässige Fehlererkennung in AC-, DC- und gemischten Netzen mit LCD-Display und RS485/Modbus-Kommunikation.
• Netzspannung: bis 830 V AC (Nullleiter) / 480 V DC
• Netzkapazität: bis 500 µF, im PV-Modus bis 5.500 µF
• IP54-Frontschutz, konform beschichtet für raue Umgebungen
• 2 Wechslerkontakte, Autotest alle 5 Stunden
Geeignet für Industrie, Schifffahrt und große PV-Anlagen. Flächenbündig montierbar, mehrsprachiges Menü (DE/EN/FR/IT/ES u. a.).
Technische Daten
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | Ja |
| Funktion | für gemischte Netze |
| Netzableitkapazität | 500 µF |
| Ansprechwert Impedanz 1 | 1..1000 kOhm |
| Ansprechwert Impedanz 2 | 0.1..500 kOhm |
| Anzeige des Isolationswertes | Ja |
| Fehlerspeicherung möglich | Ja |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 159 mm |
| Höhe | 123 mm |
| Tiefe | 90 mm |
| Schutzart Vorderseite | IP54 |
| Schutzart Gehäuse (Rückseite) | IP20 |
| Netzspannung überwacht AC (Nullleiter) | 0…830 |
| Netzspannung überwacht AC (Phase) | 0…480 |
| Netzspannung überwacht DC | 0…480 |
| Netzfrequenz | 45…440 |
| Netzableitkapazität PV-Modus | 5500 |
| Bemessungs-Hilfsspannung AC | 100…440 V AC, 50/60/400 Hz ±15 % |
| Bemessungs-Hilfsspannung DC | 100…440 V DC ±15 % |
| Leistungsaufnahme | 10 |
| Scheinleistungsaufnahme | 25 |
| Kommunikationsprotokoll | Modbus RTU |
| Kommunikationsschnittstelle | RS485 |
| Betriebstemperatur | -25…+70 |
| Lagertemperatur | -40…+85 |
| Relative Luftfeuchtigkeit | 0…95 |
| Betriebshöhe | ≤ 3000 |
| Montageart | Flächenbündig (Platte) |
| Montageposition | Horizontal |
| Ausschnittmaß | 112 × 148 |
| Überspannungskategorie | III 300 V / II 600 V |
| Verschmutzungsgrad | 2 |
| Betriebsmodi | Control, Power, Marine, Photovoltaik, Bahn |
| Fehlerprotokoll | 30 Ereignisse mit Zeitstempel |
| Antwortzeit | ≤ 4 |
| Autotest-Intervall | Automatisch alle 5 Stunden |
| Ausschaltvermögen Wechslerkontakte AC | 250 V / 3 A |
| Ausschaltvermögen Wechslerkontakte DC | 48 V / 1 A |
| Gewicht | 0.66 |
| Material Gehäuse | Thermoplastisch |
| Normen | IEC 61557-8, IEC 61010-1, EN/IEC 61508 SIL2, IEC 60364-4-41 |
| Zertifizierungen | CE, UL, cULus, CSA, DNV, EAC, RCM, ABS |
| Garantie | 18 |
| Artikelnummer | BS-001983 |
| EAN / GTIN | 3606480726217 |
