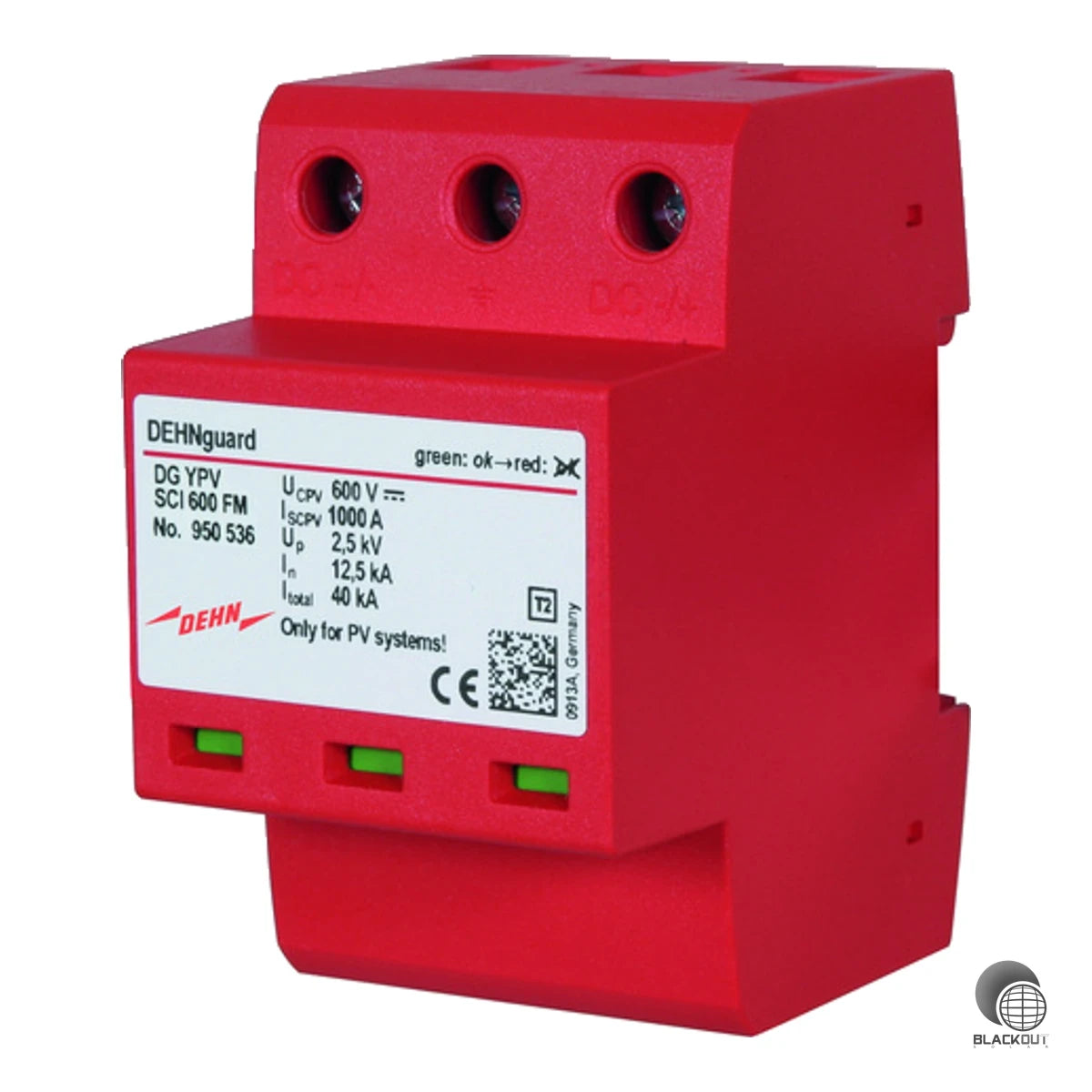

DEHN DEHNguard YPV SCI 600 FM Überspannungsableiter Typ 2
SKU: BS-001105·EAN: 4013364154995
BESTELLBAR · 6–9 Wochen
SICHER BEZAHLEN MIT:
Produktdetails
Schützt Photovoltaik-Anlagen zuverlässig vor Überspannungen auf der DC-Seite. Die patentierte SCI-Technologie sorgt für sichere elektrische Trennung im Fehlerfall – mit kombinierter Abtrenn- und Kurzschließvorrichtung.
- Nennableitstoßstrom 12,5 kA, max. 25 kA (8/20 µs)
- Gesamtableitstoßstrom 40 kA
- Schutzpegel ≤ 2,5 kV, bei 5 kA ≤ 2 kV
- Ansprechzeit ≤ 25 ns
- Fernmeldekontakt (potentialfreier Wechsler) zur Fernüberwachung

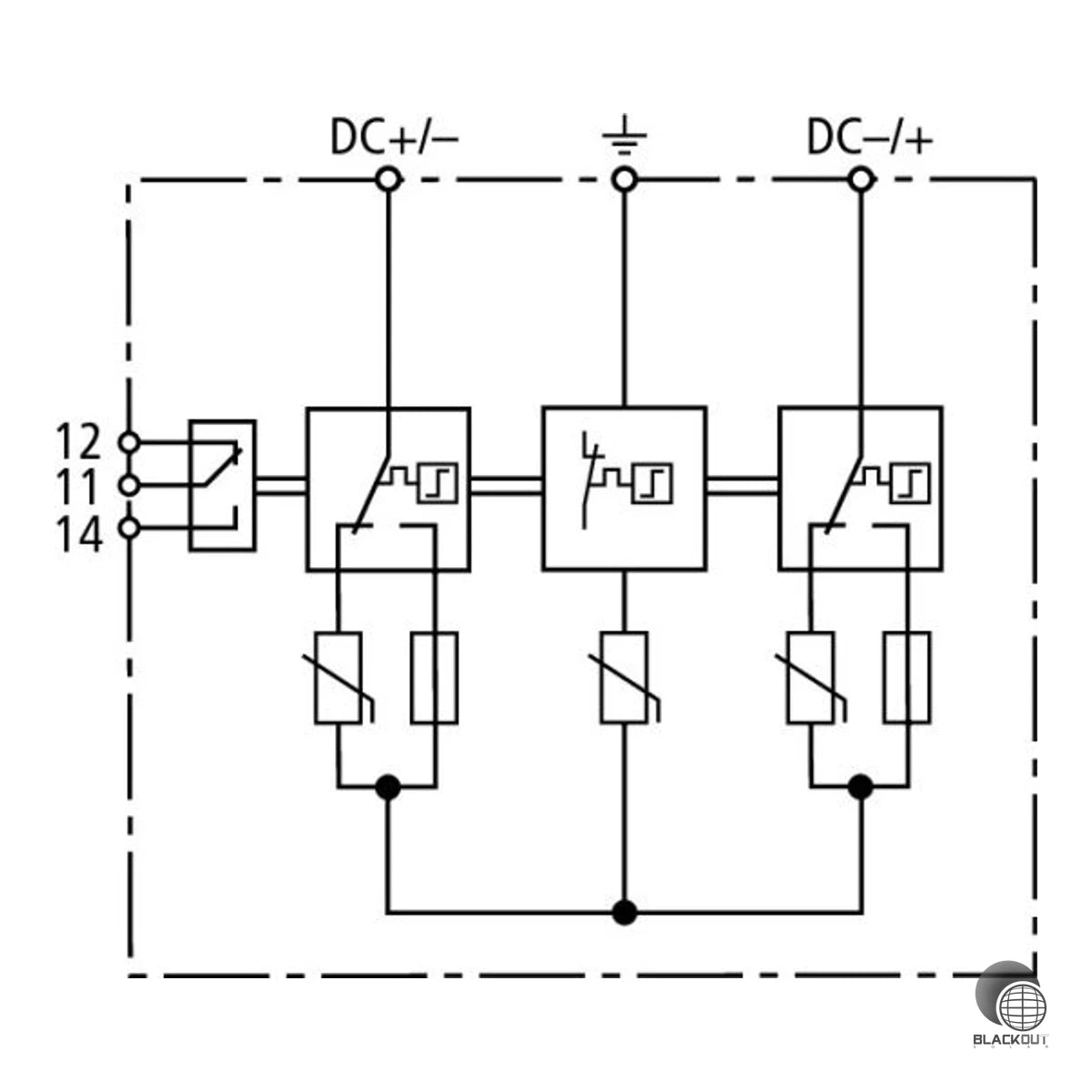

Ideal für private und gewerbliche PV-Anlagen bis 600 V DC. Die fehlerresistente Y-Schaltung und die optische Funktions- bzw. Defektanzeige (grün/rot) erleichtern Wartung und Betrieb. Montage auf Standard-Hutschiene, kompakte Bauform mit nur 3 TE.
Technische Daten
| Netzform DC | Ja |
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Netzform sonstige | Nein |
| Anzahl der Leiter (ohne Erde) | 2 |
| Nennableitstoßstrom (8/20) | 12.5 kA |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Max. PV-Spannung | 600 V |
| Schutzpegel | 2.5 kV |
| Kurzschlussfestigkeit (Isccr) | 1 kA |
| Integrierter Kurzschlussschutz | Nein |
| Integrierte Vorsicherung | Nein |
| Leckstromfrei | Nein |
| Montageart | Hutschiene TH35 |

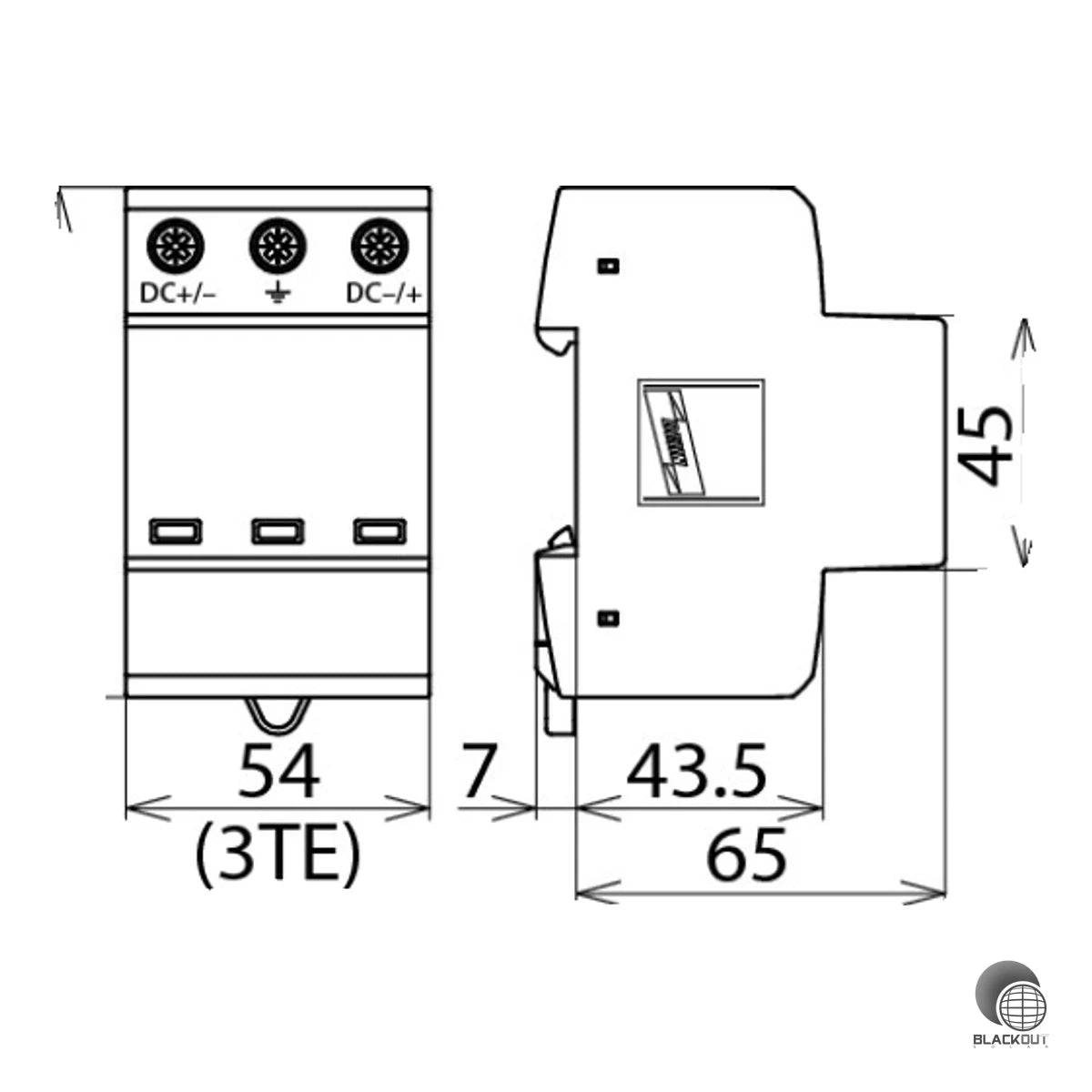

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Gesamtableitstoßstrom (8/20 µs) | 40 |
| Schutzpegel bei 5 kA | ≤ 2 |
| Ansprechzeit | ≤ 25 |
| Betriebstemperaturbereich | -40 bis +80 |
| Gehäusewerkstoff | Thermoplast, UL 94 V-0 |
| Einbauort | Innenraum |
| Zulassungen | KEMA, UL |
| Anschlussquerschnitt min. | 1.5 |
| FM-Kontaktform | Wechsler |
| FM-Schaltleistung AC | 250 V / 0.5 A |
| FM-Schaltleistung DC | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| Anzahl Ports | 1 |
| Artikelnummer | BS-001105 |
| EAN / GTIN | 4013364154995 |
