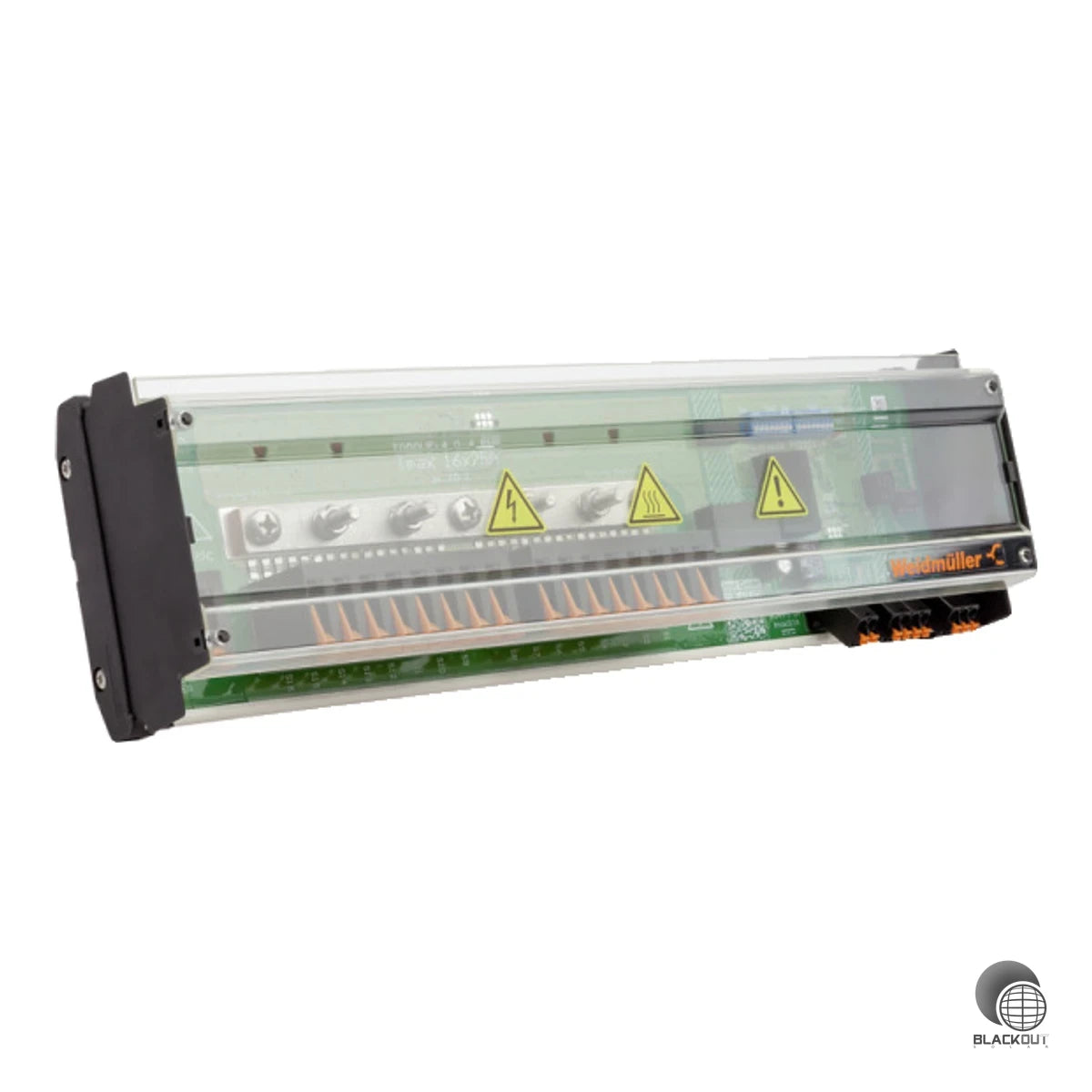

Das Weidmüller TRANSCLINIC 16I+ 1K5 H überwacht bis zu 16 PV-Strings kontinuierlich auf Strom und Spannung — für lückenlose Ertragsüberwachung in Photovoltaikanlagen mit bis zu 1500 V DC.

Weidmüller TRANSCLINIC 16I+ 1K5 H PV-String-Monitoring 16-Kanal

Art.-Nr.: BS-001196·EAN: 4050118515978

Bis zu 16 PV-Strings überwachbar — lückenlose Ertragsanalyse auf String-Ebene
Nennspannung 1500 V DC — geeignet für moderne Hochvolt-PV-Anlagen
MODBUS RS485 RTU — einfache Integration in bestehende Monitoring-Infrastruktur
Betriebstemperatur -25 °C bis +70 °C — zuverlässig unter allen Klimabedingungen
RoHS-konform nach IEC/EN61010-1 — normgerecht und umweltfreundlich

€1.024,26

€853,55

BESTELLBAR · 6–9 Wochen

Sicher bezahlen mit

14 Tage Widerrufsrecht
Schneller europaweiter Versand
Volle Herstellergarantie

Produktdetails

Das TRANSCLINIC 16I+ 1K5 H von Weidmüller erfasst kontinuierlich Strom und Spannung einzelner PV-Strings im Generatoranschlusskasten und macht Ertragseinbußen sofort sichtbar.

- Bis zu 16 Strings überwachbar, max. 25 A DC pro String
- Nennspannung 1500 V DC, Versorgung 19,2–28,8 V DC
- Kommunikation via MODBUS RS485 RTU
- Betriebstemperatur -25 °C bis +70 °C
- RoHS-konform nach IEC/EN61010-1, IEC/EN61010-2-030, EN61326-1

Ideal für Installateure und Anlagenbetreiber, die eine detaillierte String-Analyse zur Fehlerdiagnose und Ertragssicherung benötigen. Das modulare System aus Master- und Slave-Modulen passt sich flexibel an unterschiedliche Anlagengrößen an.

Lieferumfang

1x Weidmüller TRANSCLINIC 16I+ 1K5 H PV-String-Monitoring-System (Master-Modul)

Technische Daten

Geeignet für	Photovoltaik
Betriebstemperatur	-25...70 °C
Nennspannung	1500 V DC
Versorgungsspannung	19.2–28.8 V DC
Versorgungsstrom	<70 mA DC, max. 200 mA DC
Maximale Anzahl Strings	16
Maximalstrom pro String	25 A DC
Kommunikation	MODBUS RS485 RTU
Strommessung	Shunt-Widerstand 1 mΩ
Stringstrom Messfehler	±300 mA (3–15 A DC)
Stringspannung Messfehler	±18 V (150–1500 V DC)
Anzahl Digitale Eingänge	2
Höhenlage	≤2000 m
Verschmutzungsgrad	2
Normen	IEC/EN61010-1:2010, IEC/EN61010-2-030:2010, EN61326-1:2013
RoHS	Konform ohne Ausnahme
REACH SVHC	Keine SVHC über 0,1 Gew.-%
Gewicht	0.94 kg
Breite	109.5 mm
Höhe	92.92 mm
Tiefe	368.9 mm
Artikelnummer	BS-001196
EAN / GTIN	4050118515978

Downloads

Geprüfte Herstellerdokumente

Blackoutsolar-Datenblatt PDF Hersteller-Datenblatt PDF Herstellerlink PDF
