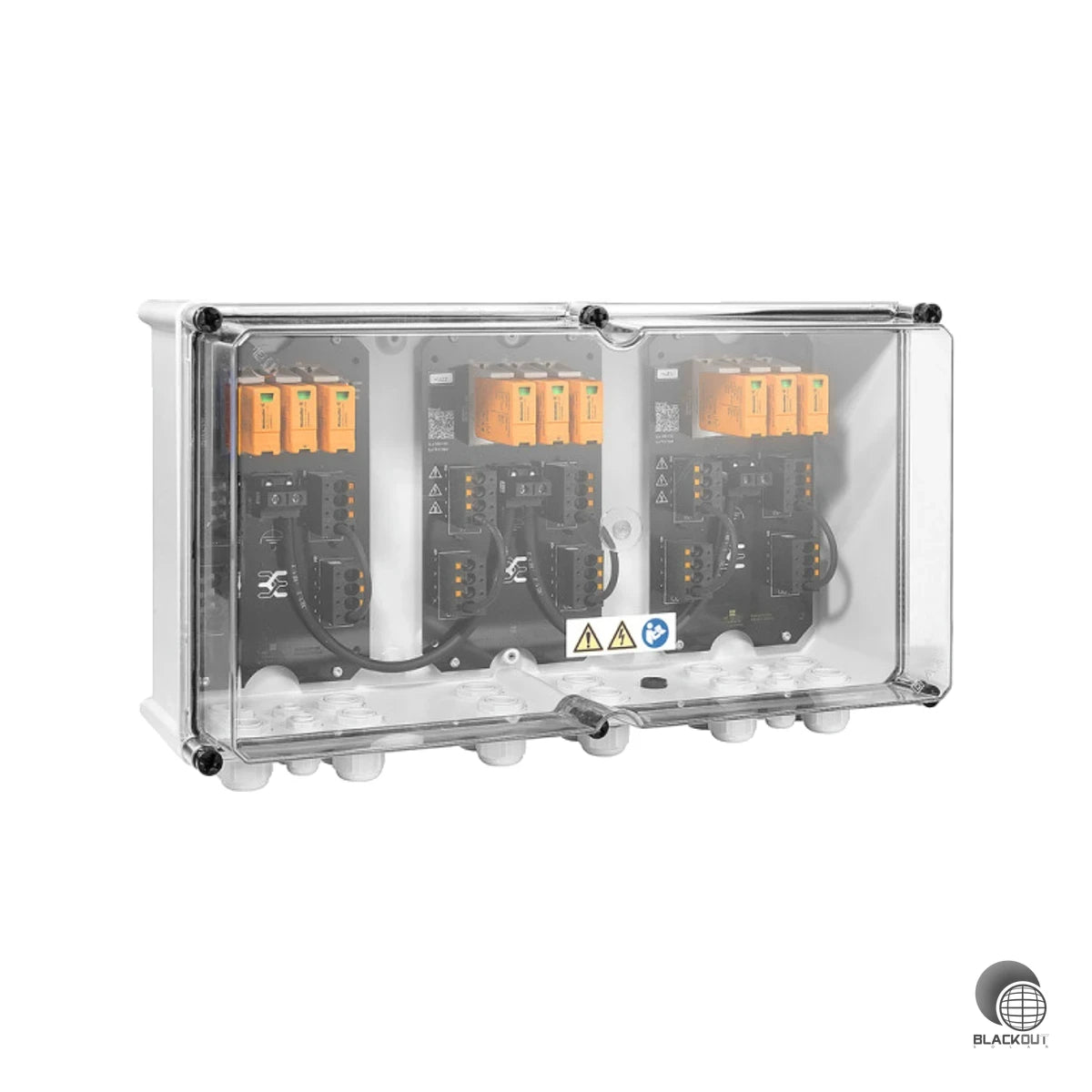

Weidmüller PV Next Generatoranschlusskasten 3 MPP 3×3 ÜSS T I/II
- Kombinierter Überspannungsschutz Typ I/II — umfassender Blitz- und Überspannungsschutz in einem kompakten Gerät
- 3×3 String-Konfiguration — flexible Verschaltung spart Kabelaufwand bei der DC-Installation
- IP65 + IK08 Gehäuse — langlebig im Außeneinsatz, auch unter widrigen Witterungsbedingungen
- PUSH IN Anschlusstechnik — schnelle und sichere Verdrahtung für effiziente Montage
- 5 Jahre Herstellergarantie — planungssichere Investition für langfristigen Anlagenbetrieb
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Speziell für Wechselrichter mit 3 MPP-Trackern entwickelt, schützt dieser Generatoranschlusskasten die DC-Seite von Photovoltaikanlagen vor gefährlichen Überspannungen — konform mit der europäischen Richtlinie CLC/TS 51643-32.
• Kombinierter Blitz- und Überspannungsschutz Typ I/II in einem Gerät — spart Platz und Installationsaufwand
• 3 Eingänge und 3 Ausgänge pro MPP ermöglichen die flexible Zusammenschaltung mehrerer Strings und reduzieren den Verkabelungsaufwand bei der Installation
• PUSH IN Anschlusstechnik an den DC-Ein- und Ausgängen — schnelle, werkzeuglose Verdrahtung ohne Fehlerrisiko
• IP65-Schutzgehäuse aus glasfaserverstärktem Polyester hält Wind, Regen und Temperaturen von -40 bis +50 °C stand — dauerhaft sicher auch im Außenbereich
• Integrierter Hilfskontakt des Überspannungsschutz-Ableiters ermöglicht Fernüberwachung und frühzeitige Fehlererkennung
Ideal für mittelgroße Aufdach- und Freiflächenanlagen, die mit Drei-MPP-Wechselrichtern betrieben werden. Professionelle Installateure profitieren von der normenkonformen Ausführung nach EN/IEC 61439-2 sowie der 5-jährigen Herstellergarantie. Der Kasten eignet sich für den geschützten Außenbereich an Land und zur See.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten 3 MPP (3×3)
- 24x Dichtstopfen (beiliegendes Zubehör)
Technische Daten
| Breite | 558 mm |
| Höhe | 330 mm |
| Tiefe | 210 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 2 |
| Art der Einführung | Verschraubung |
| Bemessungsspannung DC | 1000 V |
| Max. kontinuierliche Betriebsspannung (UCPV) | 1100 V |
| Anzahl MPP-Tracker | 3 |
| Eingänge pro MPP | 3 |
| Ausgänge pro MPP | 3 |
| Max. Strom pro MPP | 45 A |
| Max. Strom pro String | 45 A |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 kA |
| Schutzpegel Up | ≤ 3.8 kV |
| Anforderungsklasse ÜSS | Typ I/II kombiniert |
| Leiteranschluss DC-Eingang/-Ausgang | PUSH IN, 2.5–16 mm² |
| Schutzklasse | II |
| Montageart | Wandmontage, 4 Schrauben |
| Zulassungen | EN 61439-2, IEC 61439-2, EN 61643-31 |
| RoHS | Konform mit Ausnahme (6c) |
| Gewährleistung | 5 Jahre |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Feuchtigkeit | 5–90 % (keine Betauung) |
| Artikelnummer | BS-000986 |
| EAN / GTIN | 4050118699876 |
