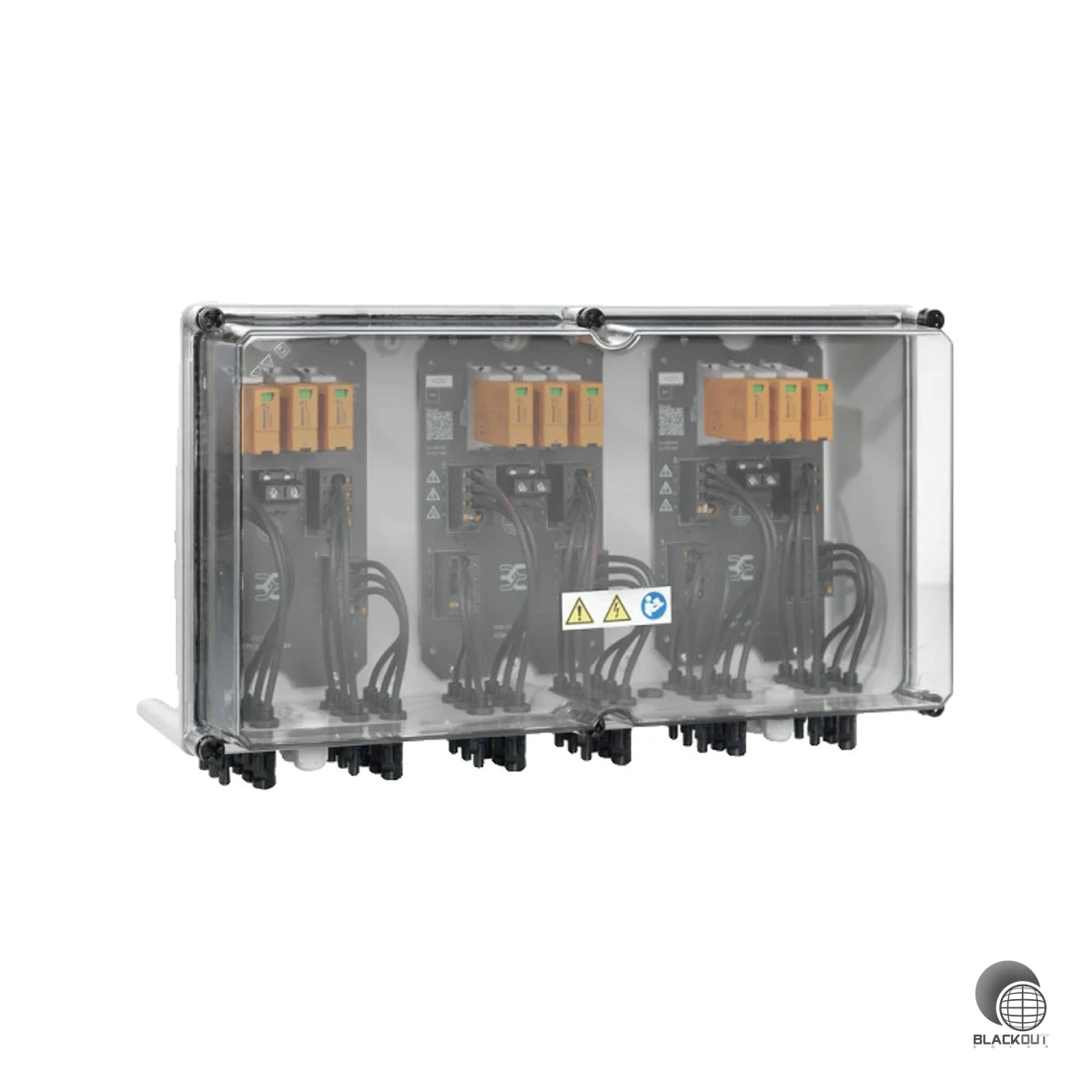

Weidmüller PV Next GAK 3 MPP 3×3 DC-Stringbox ÜSS Typ I/II
- Typ I/II kombinierter Überspannungsschutz — eine Box für beide Anforderungsklassen, weniger Aufwand bei Planung und Montage
- 3 MPP × 3 Ein-/Ausgänge — String-Combining direkt im Kasten, spart Kabel und Installationszeit
- IP65 + IK08 — wetterfest und schlagresistent für Außenmontage auch in rauen Umgebungen
- 5 Jahre Gewährleistung — langfristige Absicherung der Investition
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt die DC-Seite von Photovoltaikanlagen mit 3-MPP-Wechselrichtern vor gefährlichen Überspannungen und Rückströmen — und erfüllt dabei die europäische Richtlinie CLC/TS 51643-32.
• Kombinierter Typ-I/II-Überspannungsschutz — ein Gerät deckt beide Anforderungsklassen ab und vereinfacht Planung und Installation
• Bis zu 3 Eingänge und 3 Ausgänge pro MPP — flexibles String-Combining spart Kabelwege und reduziert den Installationsaufwand
• IP65-Schutz und IK08-Schlagfestigkeit — auch für den geschützten Außenbereich geeignet, an Land und auf See
• 5 Jahre Gewährleistung — planungssichere Investition für langlebige PV-Installationen
• WM4C-Steckverbinder an Ein- und Ausgängen — schnelle und sichere Steckmontage ohne Spezialwerkzeug
Geeignet für Installateure und Elektrofachbetriebe, die Wechselrichter mit 3 MPP-Trackern professionell absichern wollen. Der Kasten eignet sich für Aufdach- und Freiflächenanlagen sowie maritime Umgebungen dank seinem robusten glasfaserverstärkten Polyester-Gehäuse. Die breite Temperaturspanne von -40 °C bis +50 °C macht ihn auch für extreme Klimabedingungen einsetzbar.
Lieferumfang
- 1x Weidmüller PV Next Generatoranschlusskasten (3 MPP, 3×3 I/O, ÜSS Typ I/II)
Technische Daten
| Breite | 558 mm |
| Höhe | 334 mm |
| Tiefe | 210 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..50 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 9 |
| Art der Einführung | sonstige |
| Bemessungsspannung DC | 1000 V |
| Max. kontinuierliche Betriebsspannung (UCPV) | 1100 V |
| Strom pro MPP, max. | 45 A |
| Strom pro String, max. | 35 A |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 kA |
| Ableitstrom In (8/20 µs) | 20 kA |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Schutzpegel Up (+/-, -/PE, +/PE) | ≤ 3.8 kV |
| Kurzschlussfestigkeit ISCPV | 11000 A |
| Anzahl MPP-Tracker | 3 |
| Eingänge pro MPP | 3 |
| Ausgänge pro MPP | 3 |
| Leiteranschluss Eingang (min./max.) | 2.5 / 6 mm² |
| Leiteranschluss Ausgang (min./max.) | 4 / 6 mm² |
| Leiteranschluss Funktionserde (max.) | 25 mm² |
| Gewährleistung | 5 Jahre |
| Normen | EN 61643-31, EN 61439-2, IEC 61439-2 |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Isolierstoff | Glasfaserverstärktes Polyester, Polycarbonat |
| Montageart | Wandmontage (4 Schrauben) |
| Schutzklasse | II |
| Anschlussart | WM4C Steckverbinder |
| RoHS | Konform mit Ausnahme (6c) |
| Artikelnummer | BS-001245 |
| EAN / GTIN | 4050118700220 |
