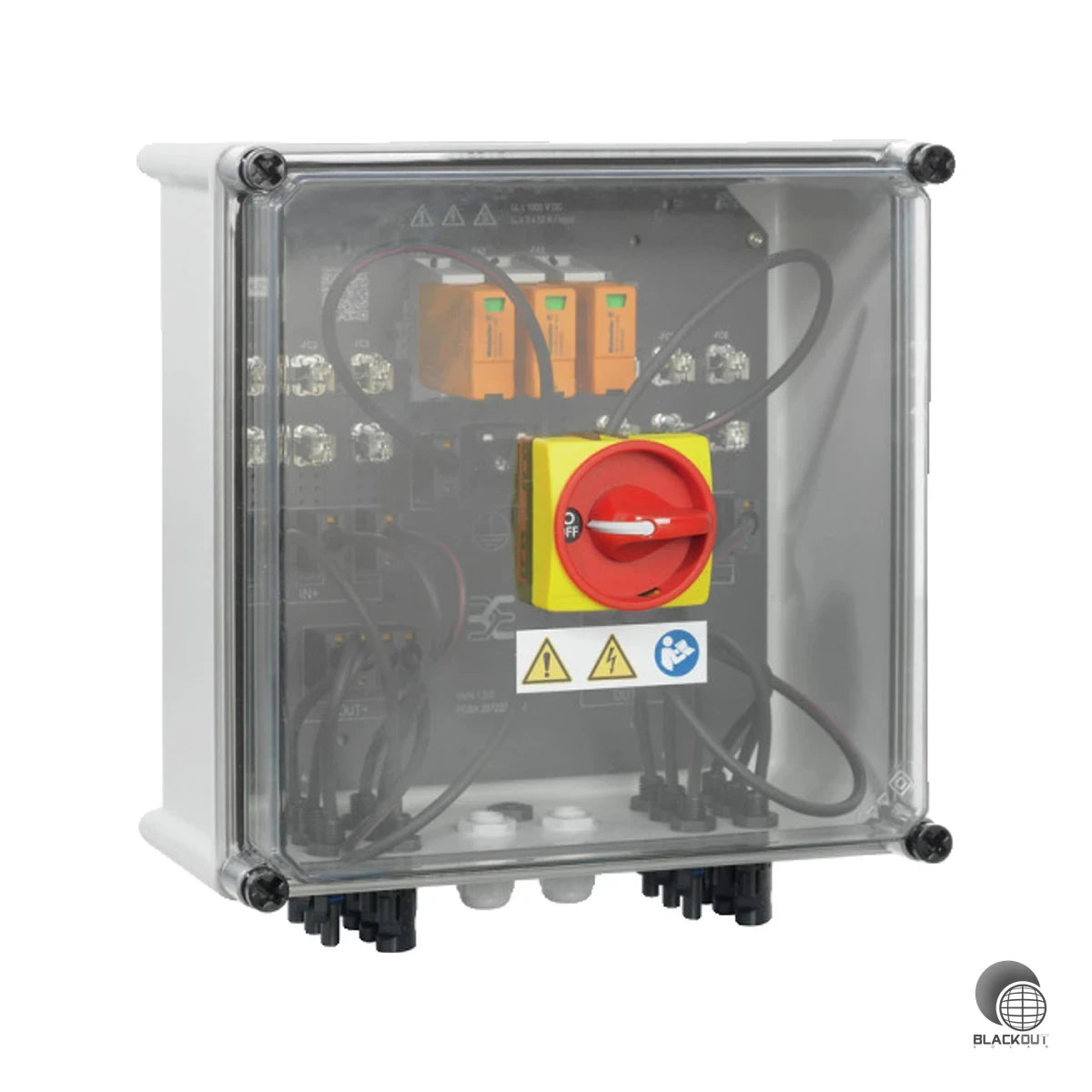

Weidmüller PV Next GAK 1 MPP 3In/3Out Typ I/II DC-Stringbox
- Typ I+II Kombinations-Ableiter — vollständiger Blitz- und Überspannungsschutz in einem Gerät, ohne separate Komponenten
- Integrierter DC-Lasttrennschalter — sichere Trennung der Stringleitungen für Wartung und Notfallabschaltung
- 3 parallele String-Eingänge und -Ausgänge — flexibles Zusammenführen spart Kabelaufwand bei der Installation
- IP65 + IK08 Schutz — robust für den Dauerbetrieb im Außenbereich bei Temperaturen von −40 °C bis +45 °C
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Schützt die DC-Seite von Photovoltaikanlagen zuverlässig gegen Überspannungen und Rückströme — gemäß europäischer Norm CLC/TS 51643-32. Die PV Next Stringbox von Weidmüller bietet Installateuren eine kompakte Lösung für Wechselrichter mit einem MPP-Tracker.
• Typ I+II Kombinations-Ableiter in einem Gerät — vollständiger Blitz- und Überspannungsschutz ohne separate Komponenten
• Integrierter DC-Lasttrennschalter — ermöglicht sichere und werkzeugfreie Trennung der Stringleitungen bei Wartung oder Notfall
• 3 parallele Ein- und Ausgänge — flexibles String-Zusammenführen spart Verkabelungsaufwand bei der Installation
• WM4C-Steckverbinder an Ein- und Ausgängen — schneller, verwechslungssicherer Anschluss kompatibel mit TÜV-geprüftem Solarkabel
• IP65-Schutz und glasfaserverstärktes Polyestergehäuse — dauerhaft einsatzbereit im Außenbereich, auch bei widrigen Witterungsbedingungen
Ideal für gewerbliche und private Photovoltaikanlagen mit einem MPP-Tracker, bei denen bis zu 3 Strings zusammengeführt werden sollen. Geeignet für den geschützten Außenbereich (zu Land und zur See) im Temperaturbereich von −40 °C bis +45 °C. Hinweis: Sicherungseinsätze (10×38 mm) sind nicht im Lieferumfang enthalten und separat zu bestellen.
Lieferumfang
- 1x Generatoranschlusskasten Weidmüller PV Next 1MPP 3In/3Out
- 4x Montagefuß
- 4x Staubschutzkappe VSSO
- 1x Dichtstopfen
Technische Daten
| Breite | 302 mm |
| Höhe | 334 mm |
| Tiefe | 214 mm |
| String-Absicherung | 2-polig |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Sicherungstyp | sonstige |
| Für Sicherungsgröße | 10x38 mm |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Einsatztemperatur | -40..45 °C |
| Max. Ausgangsstrom | 0 A |
| Farbe | weiß |
| Anzahl der Leitungseinführungen | 3 |
| Art der Einführung | sonstige |
| Bemessungsspannung DC | 1000 V |
| Max. kontinuierliche Betriebsspannung | 1100 V |
| Nennstrom Lasttrennschalter | 45 A |
| Max. Strom pro MPP | 45 A |
| Max. Strom pro String | 35 A |
| Bemessungskurzzeitstromfestigkeit | 56.25 A |
| Anzahl MPP-Tracker | 1 |
| Anzahl DC-Eingänge pro MPP | 3 |
| Anzahl DC-Ausgänge pro MPP | 3 |
| Überspannungsschutz Anforderungsklasse | Typ I + II (kombiniert) |
| Blitzprüfstrom Iimp (10/350 µs) | 6.25 kA |
| Ableitstrom In (8/20 µs) | 20 kA |
| Gesamtableitstrom Itotal (8/20 µs) | 50 kA |
| Gesamtableitstrom Itotal (10/350 µs) | 12.5 kA |
| Schutzpegel Up | ≤ 3.8 kV |
| Kurzschlussfestigkeit ISCPV | 11000 A |
| Anschlussart String | WM4C Steckverbinder |
| Leiteranschlussquerschnitt Eingang (min.) | 2.5 mm² |
| Leiteranschlussquerschnitt Eingang (max.) | 6 mm² |
| Leiteranschlussquerschnitt Ausgang (min.) | 4 mm² |
| Leiteranschlussquerschnitt Ausgang (max.) | 6 mm² |
| Kompatibles Kabel | TÜV 2 Pfg1169/08.07 / EN 50618 |
| Gehäusematerial | Glasfaserverstärktes Polyester / Polycarbonat |
| Montageart | Wandmontage, 4 Schrauben |
| Schutzklasse | II |
| Einbauort | Geschützter Außenbereich (zu Land und zur See) |
| Zulassungen | EN 61439-2, IEC 61439-2, EN 61643-31 |
| RoHS | Konform |
| Garantie | 5 Jahre |
| Gewicht | 3.244 kg |
| Artikelnummer | BS-000823 |
| EAN / GTIN | 4050118699906 |
