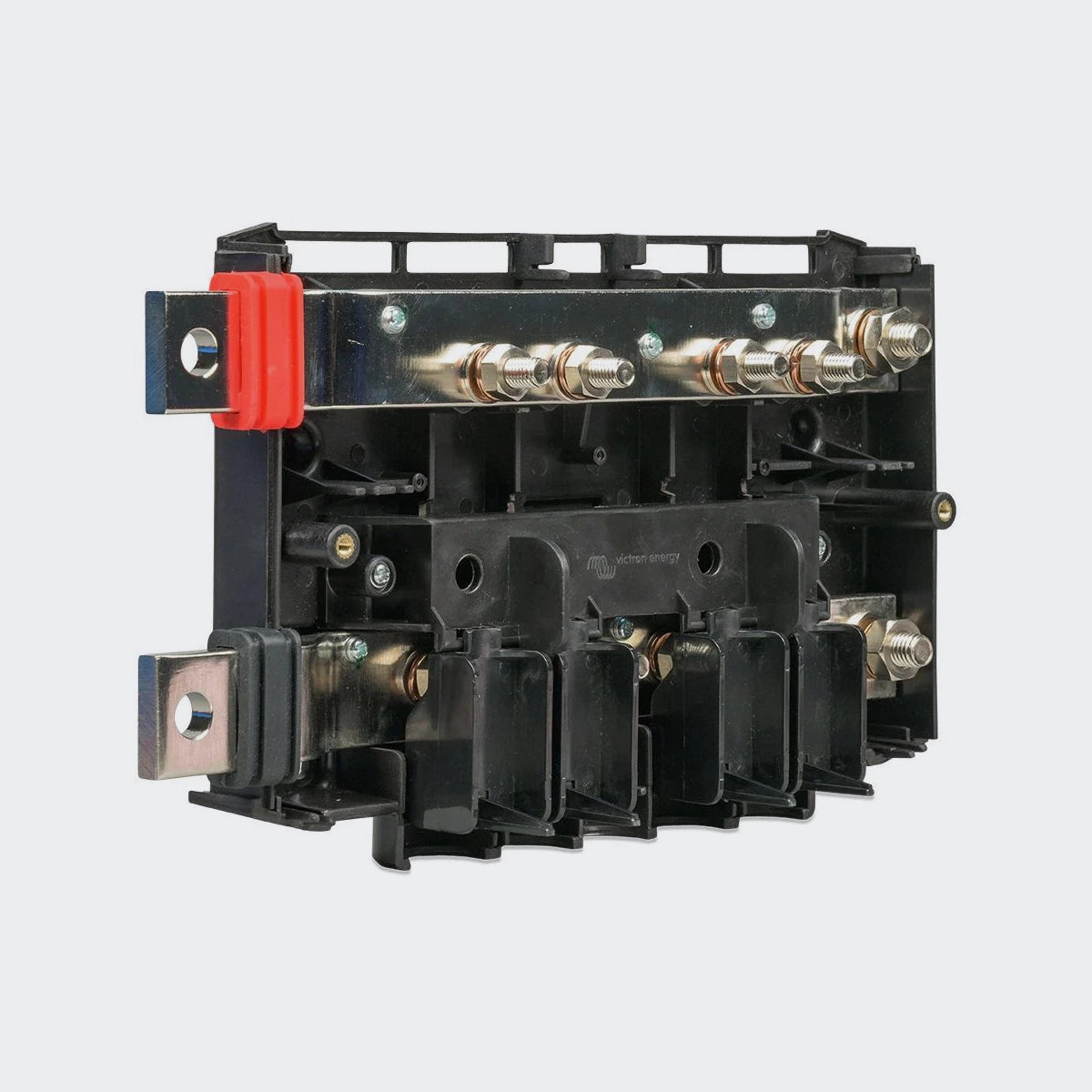

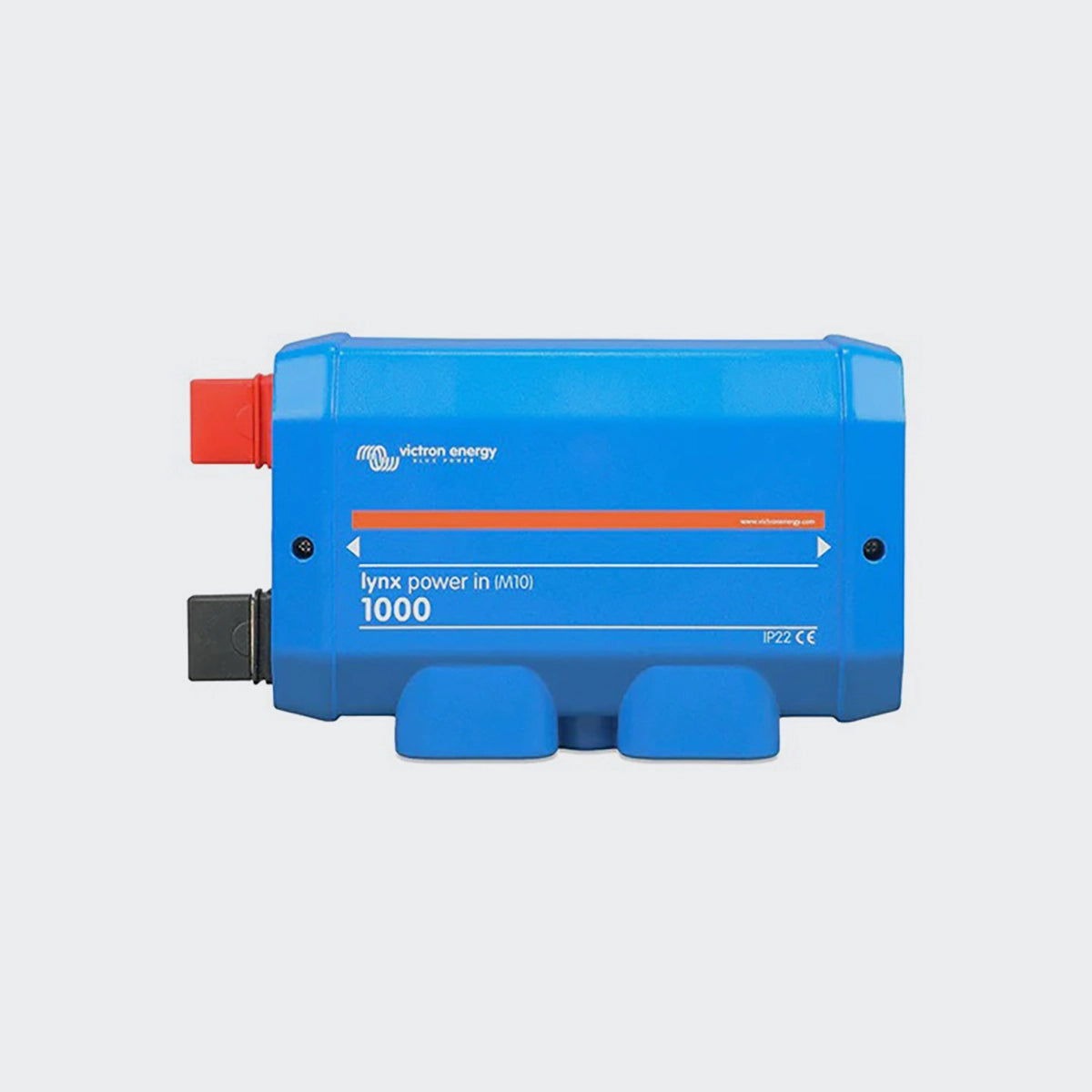

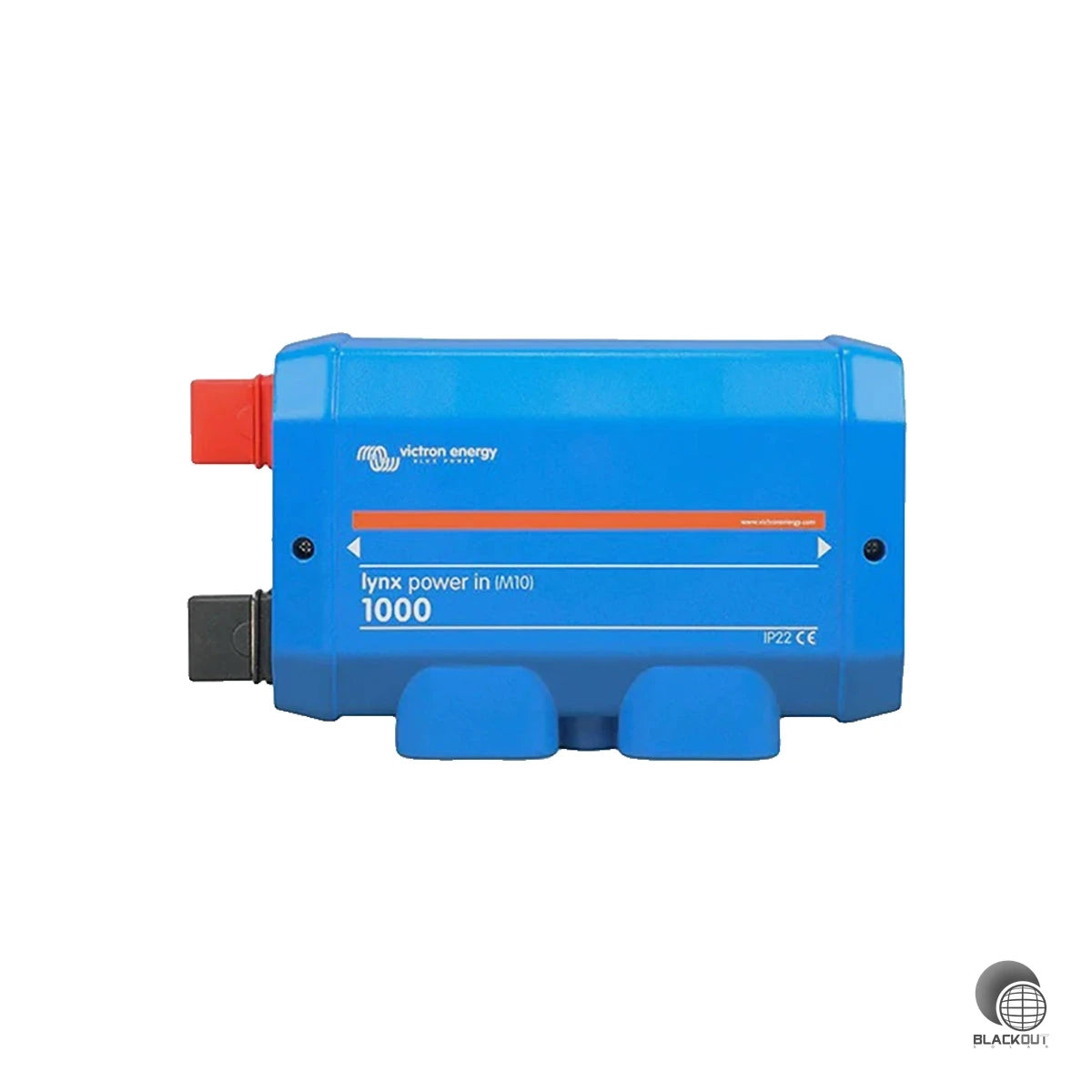

Victron Lynx Power In (M10)

Der Lynx Power In (MPN: LYN020102010) von Victron Energy ist eine modulare Gleichstromsammelschiene und ermöglicht den Anschluss von Batterien an das Lynx-Gleichstromverteilungssystem. Er besitzt eine Plus- und Minus-Sammelschiene mit 4 Anschlüsse für Batterien, Lasten, Ladegeräte und einen Messeanschluss. Diese Sammelschienen sind ein integraler Bestandteil des Lynx-Verteilersystems und sind in 2 Varianten erhältlich, entweder als M8 oder M10. Hinweis: Es ist zu beachten, dass die Bezeichnung "M10" auf die Anschlüsse der Sammelschiene bezieht, an denen die Module mit einander Verbunden werden. Hingegen sind die Sicherungs- und Kabelschlüsse immer im M8-Format ausgeführt.

Über den Power In (M10)

• Mitwirkend im Lynx-Verteilersystem
• Mehrere Systemmöglichkeiten und -verbindungen
• Lynx Power In-Module schnell und sicher miteinander verbinden
• Plus- und Minus-Sammelschiene
• 4 Anschlüsse für Lasten, Batterien etc.
• Einfache Installation
• VictronConnect App
• Überwachung

Das Lynx-Verteilersystem

Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:

• Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
• Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
• Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
• Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen

Die VictronConnect App

Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal

Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)

Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.

Technische Daten

• Spannungsbereich: 9-60V DC
• Nennstrom: 1000A DC unterbrechungsfrei
• Betriebstemperaturbereich: -40°C - +60°C
• Lagertemperaturbereich: -40°C - +60°C
• Schutzart: IP22
• Gewicht: 2,1 kg
• Abmessungen: 290 x 170 x 80 mm
• Abmessungen der Sammelschiene: 8 x 30 mm
• Gehäusewerkstoff: ABS-Kunststoff
• Werkstoff der Sammelschiene: Verzinntes Kupfer

Lieferumfang:

1x Victron Lynx Power In (M10)

 Benutzerhandbuch: Download
