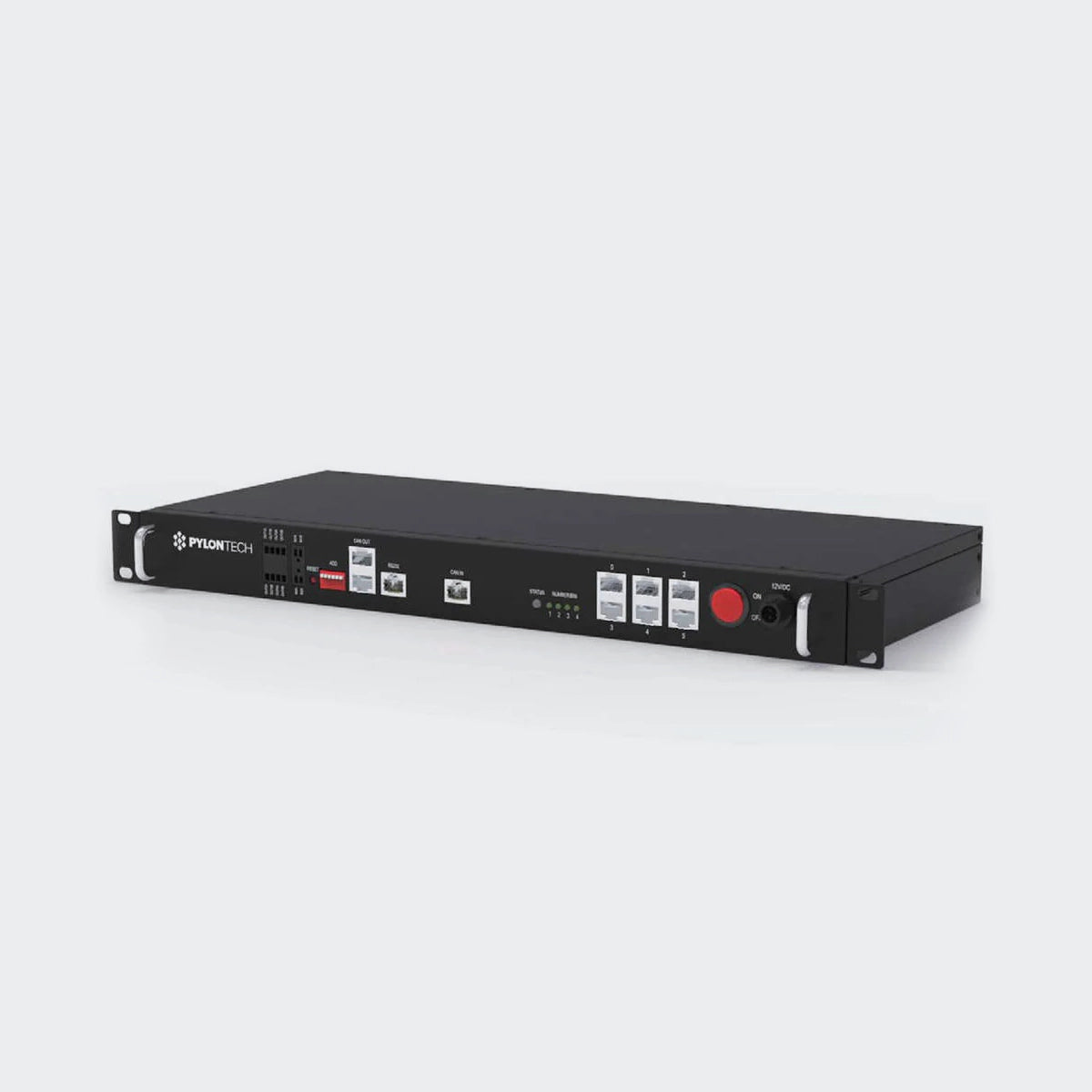

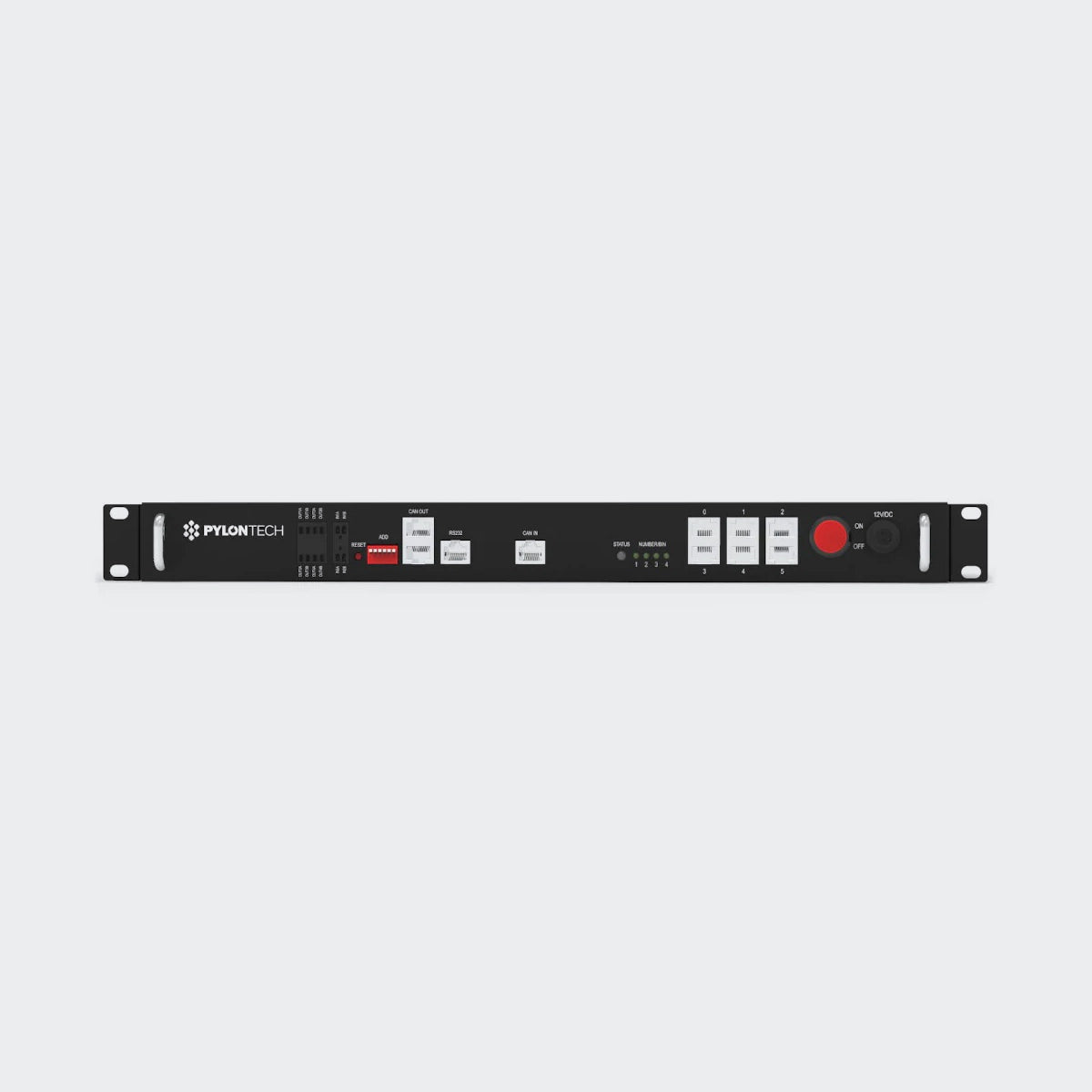

Pylontech LV-HUB Batterie Management Modul

Der Pylontech LV-HUB (MPN LVHUBNNA01V00101) fungiert als kommunikative Steuerungseinheit zur Parallelschaltung von bis zu 5 Pylontech Batterieschränken (pro Schrank maximal 16 Module). Das Batterie Management System Modul ist mit den Pylontech US2000C und US3000C Batterien kompatibel und eignet sich für 48V Parallelschaltung. Die Kommunikation erfolgt über den RS485- oder CAN-Anschluss und ermöglicht eine Gesamtkapazität von 96kWh (5x8x2,4kWh) bzw. 140kWh (5x8x3,5kWh).

Eigenschaften

• Kommunikation zwischen einzelnen Pylontech Batterieschränken möglich
• Anbindung über CAN Bus oder RS485
• Kompaktes und modernes Design
• Einfache Befestigung der Steckverbinder minimiert Zeit und Kosten der Installation

Technische Daten

• Betriebsspannung: 48 V DC
• Kommunikationsports: CAN / RS485
• Eigenverbrauch: 2W
• Schutzklasse: IP20
• Arbeitstemperaturbereich: -20°C - +60°C
• Lagertemperaturbereich: -40°C - +80°C
• Abmessungen: 442 x 150 x 44 mm
• Gewicht: 3,5 kg
• CAN (Max. 5 Schränke) Symbolrate – 500K
• RS485 (Max. 5 Schränke) Symbolrate – 9600 / 115200

Lieferumfang:

1x Pylontech LV-HUB (MPN LVHUBNNA01V00101)

Datenblatt: Download

Bedienungsanleitung: Download
