Pylontech Force-H3 Hochvolt-Batteriespeicher 10,24–35,84 kWh mit BMS FC1000 – LiFePO4 (u.a. für Kostal Plenticore)

Der Pylontech Force-H3 Hochvolt-Batteriespeicher ist eine leistungsstarke, modular erweiterbare Energiespeicherlösung für moderne Photovoltaikanlagen. Mit Speicherkapazitäten von 10,24 bis 35,84 kWh, moderner Lithium-Eisenphosphat-Technologie (LiFePO4) und dem intelligenten Batteriemanagementsystem FC1000 eignet sich der Batteriespeicher sowohl für private als auch für gewerbliche PV-Anwendungen.

Besonders interessant ist die Pylontech Force-H3 Serie durch ihre Kompatibilität mit geeigneten KOSTAL PLENTICORE Hybrid-Wechselrichtern sowie weiteren vom Hersteller freigegebenen Wechselrichtersystemen.

Dank des modularen, stapelbaren Aufbaus kann die Speichergröße individuell an den Energiebedarf angepasst werden. Jeder Force-H3 Batterieturm besteht aus 2 bis 7 Batteriemodulen mit jeweils 5,12 kWh Speicherkapazität.

Die Hochvolt-Technologie ermöglicht eine effiziente Speicherung und Bereitstellung von Solarenergie. Das integrierte Batteriemanagement überwacht und steuert die Speicheranlage und unterstützt einen sicheren, zuverlässigen Betrieb.

Vorteile des Pylontech Force-H3 auf einen Blick

• 10,24 bis 35,84 kWh Speicherkapazität pro Batterieturm

• Sechs unterschiedliche Kapazitätsvarianten

• Modulares, stapelbares Hochvolt-Batteriesystem

• 5,12 kWh pro Batteriemodul

• Intelligentes Pylontech FC1000 Batteriemanagementsystem

• Sichere und langlebige Lithium-Eisenphosphat-Technologie (LiFePO4)

• 95 % maximale Entladetiefe (DoD)

• Über 8.000 Ladezyklen bei definierten Prüfbedingungen

• Auslegungslebensdauer von über 15 Jahren bei 25 °C

• 50 A kontinuierlicher Lade- und Entladestrom

• Bis zu 55 A für 15 Minuten

• Hohe Systemspannung bis 716,8 V

• Kompatibel mit geeigneten KOSTAL PLENTICORE Wechselrichtern

• Integrierte Batterieüberwachung und Schutzfunktionen

• Kommunikationsschnittstellen CAN / Modbus RTU

• Modulare Erweiterbarkeit

• Bis zu sechs Batteriegruppen parallel gemäß Herstellerfreigabe

• Platzsparender, bodenstehender Aufbau

• Schutzart IP55

• Geeignet für geeignete Innen- und Außenaufstellorte

• Wartungsfreundliches Systemkonzept

• Zertifizierte Batterietechnologie

Verfügbare Pylontech Force-H3 Varianten

Variante	Module	Nennkapazität	Nutzbare Energie bei 95 % DoD	Nennspannung
Force-H3 10.2	2	10,24 kWh	9,69 kWh*	204,8 V
Force-H3 15.4	3	15,36 kWh	ca. 14,6 kWh	307,2 V
Force-H3 20.5	4	20,48 kWh	19,48 kWh*	409,6 V
Force-H3 25.6	5	25,60 kWh	24,32 kWh	512,0 V
Force-H3 30.7	6	30,72 kWh	29,17 kWh*	614,4 V
Force-H3 35.8	7	35,84 kWh	34,01 kWh*	716,8 V

*Die nutzbaren Werte folgen dem Pylontech-Datenblatt. Einzelne gerundete Werte können geringfügig von einer rein mathematischen Berechnung abweichen.

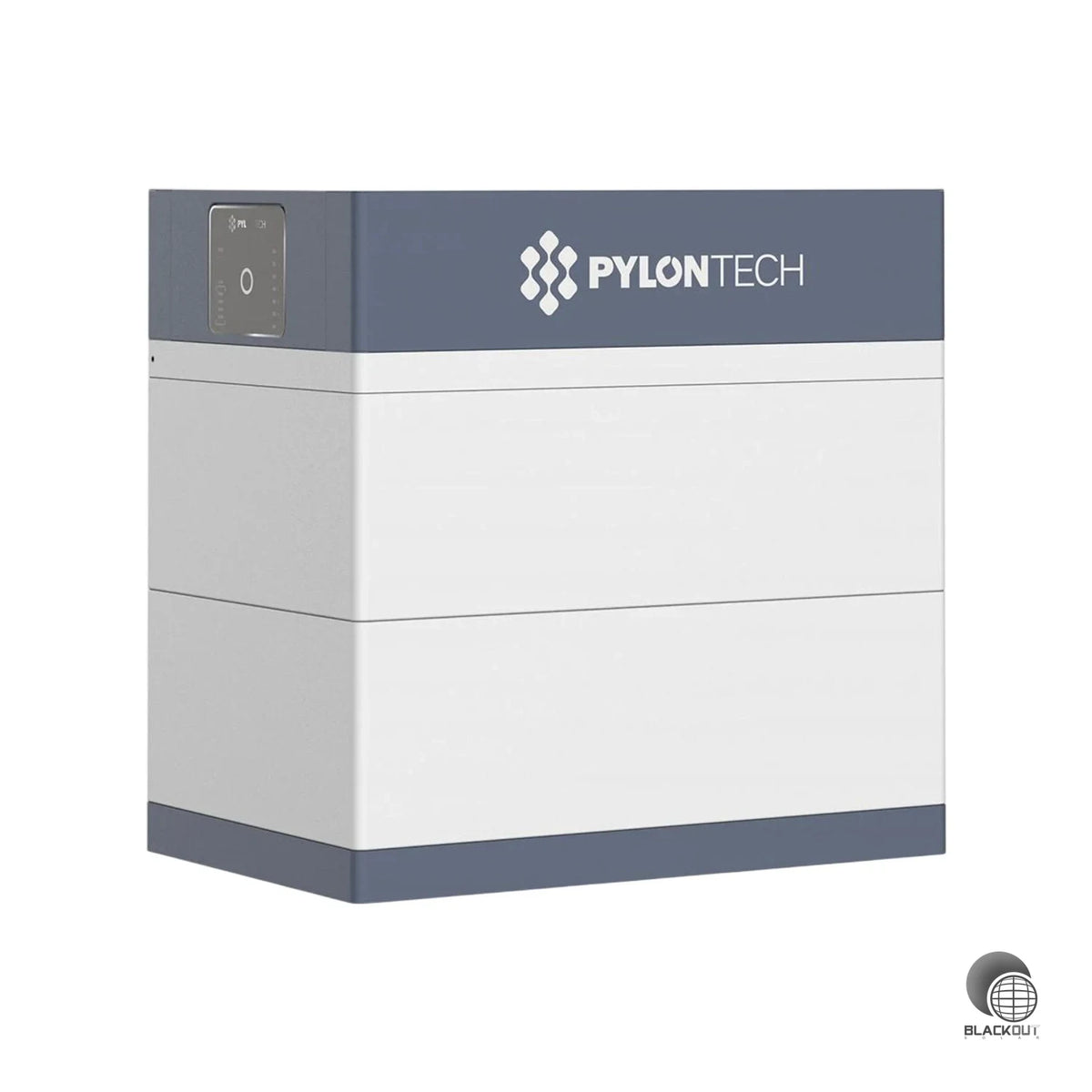

Pylontech Force-H3 10.2 – 10,24 kWh

Die Pylontech Force-H3 10.2 ist die kompakte Einstiegsvariante der Force-H3 Hochvolt-Serie.

Sie besteht aus zwei FH10050 Batteriemodulen sowie der entsprechenden FC1000 Batteriesteuerung.

Mit einer Nennkapazität von 10,24 kWh eignet sich diese Variante besonders für Einfamilienhäuser, Photovoltaikanlagen mit mittlerem Energiebedarf und die Optimierung des Eigenverbrauchs.

Technische Eckdaten:

• Batteriemodule: 2

• Nennenergie: 10,24 kWh

• Nutzbare Energie: ca. 9,7 kWh

• Nennspannung: 204,8 V

• Betriebsspannung: 185,6–230,4 V

• Systemgewicht: 92 kg

• Abmessungen (B × T × H): 540 × 350 × 530 mm

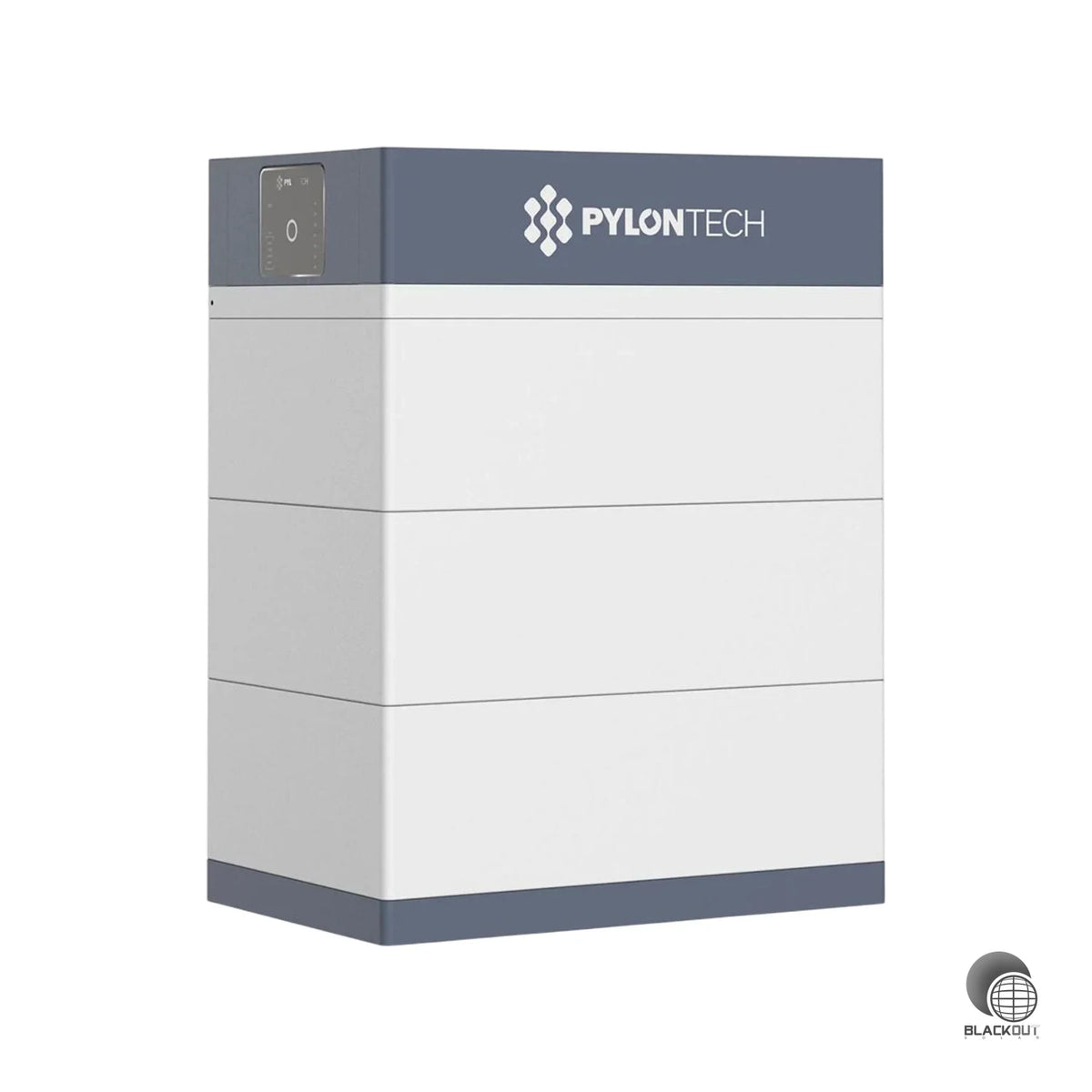

Pylontech Force-H3 15.4 – 15,36 kWh

Die Pylontech Force-H3 15.4 bietet eine Speicherkapazität von 15,36 kWh und besteht aus drei 5,12-kWh-Batteriemodulen.

Sie eignet sich für Haushalte mit höherem Stromverbrauch, größere Photovoltaikanlagen und die Nutzung von Solarenergie am Abend oder in der Nacht.

Auch für Anlagen mit Wärmepumpe oder Elektrofahrzeug kann diese Speichergröße interessant sein.

Technische Eckdaten:

• Batteriemodule: 3

• Nennenergie: 15,36 kWh

• Nutzbare Energie: ca. 14,6 kWh

• Nennspannung: 307,2 V

• Betriebsspannung: 278,4–345,6 V

• Systemgewicht: 131 kg

• Abmessungen (B × T × H): 540 × 350 × 700 mm

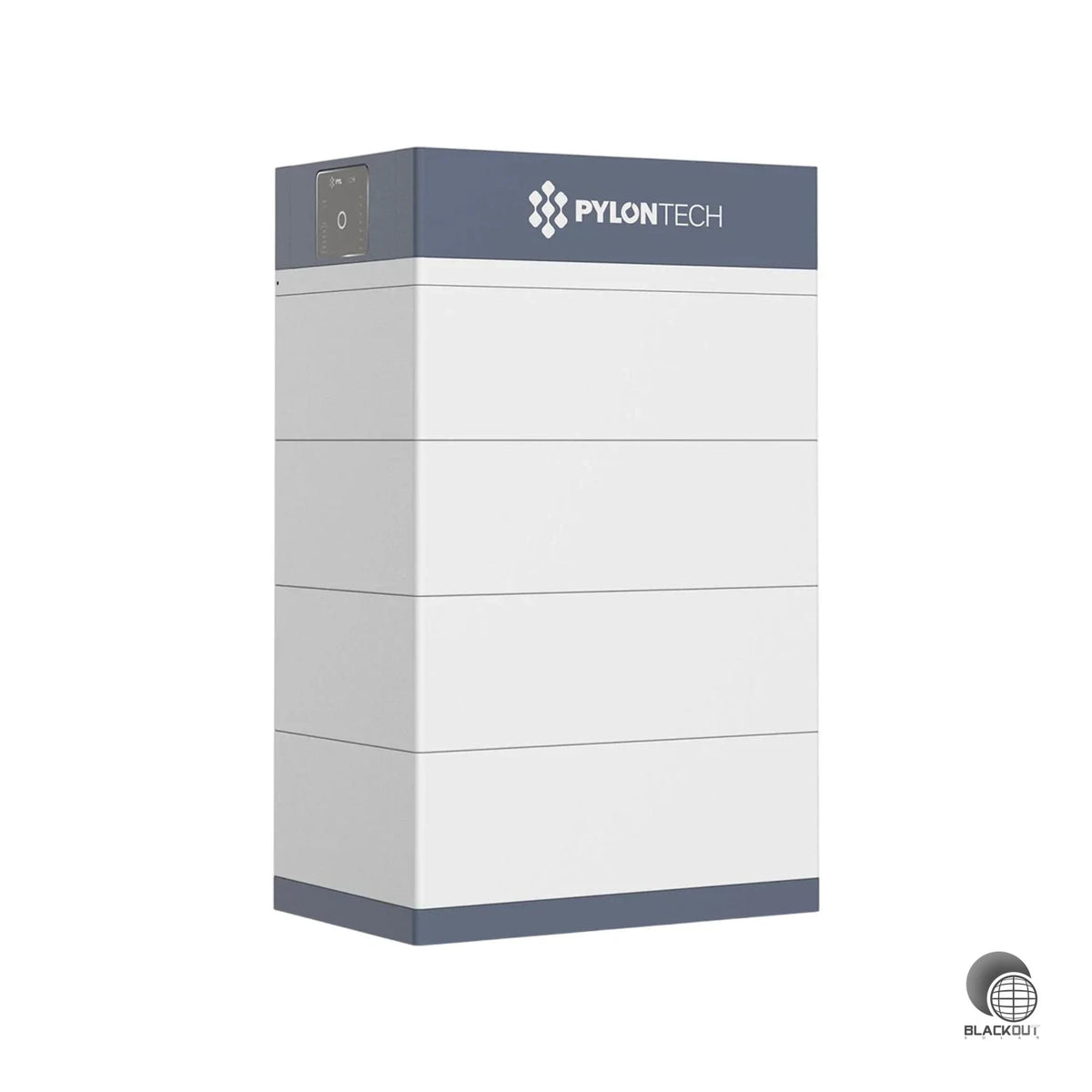

Pylontech Force-H3 20.5 – 20,48 kWh

Die Pylontech Force-H3 20.5 mit 409,6 V ist ein leistungsfähiger Hochvolt-Batteriespeicher für Photovoltaikanlagen mit erhöhtem Energiebedarf.

Das komplette Batteriesystem besteht aus vier FH10050 Batteriemodulen mit jeweils 5,12 kWh sowie der FC1000 Batteriesteuerung.

Mit einer Nennkapazität von 20,48 kWh und rund 19,48 kWh nutzbarer Energie bietet der Speicher umfangreiche Energiereserven für private und gewerbliche Anwendungen.

In Verbindung mit einem kompatiblen KOSTAL PLENTICORE Wechselrichter eignet sich das System besonders für moderne Photovoltaikanlagen mit hohem Eigenverbrauch.

Technische Eckdaten:

• Batteriemodule: 4

• Nennenergie: 20,48 kWh

• Nutzbare Energie: ca. 19,48 kWh

• Nennspannung: 409,6 V

• Betriebsspannung: 371,2–460,8 V

• Systemgewicht: 170 kg

• Abmessungen (B × T × H): 540 × 350 × 870 mm

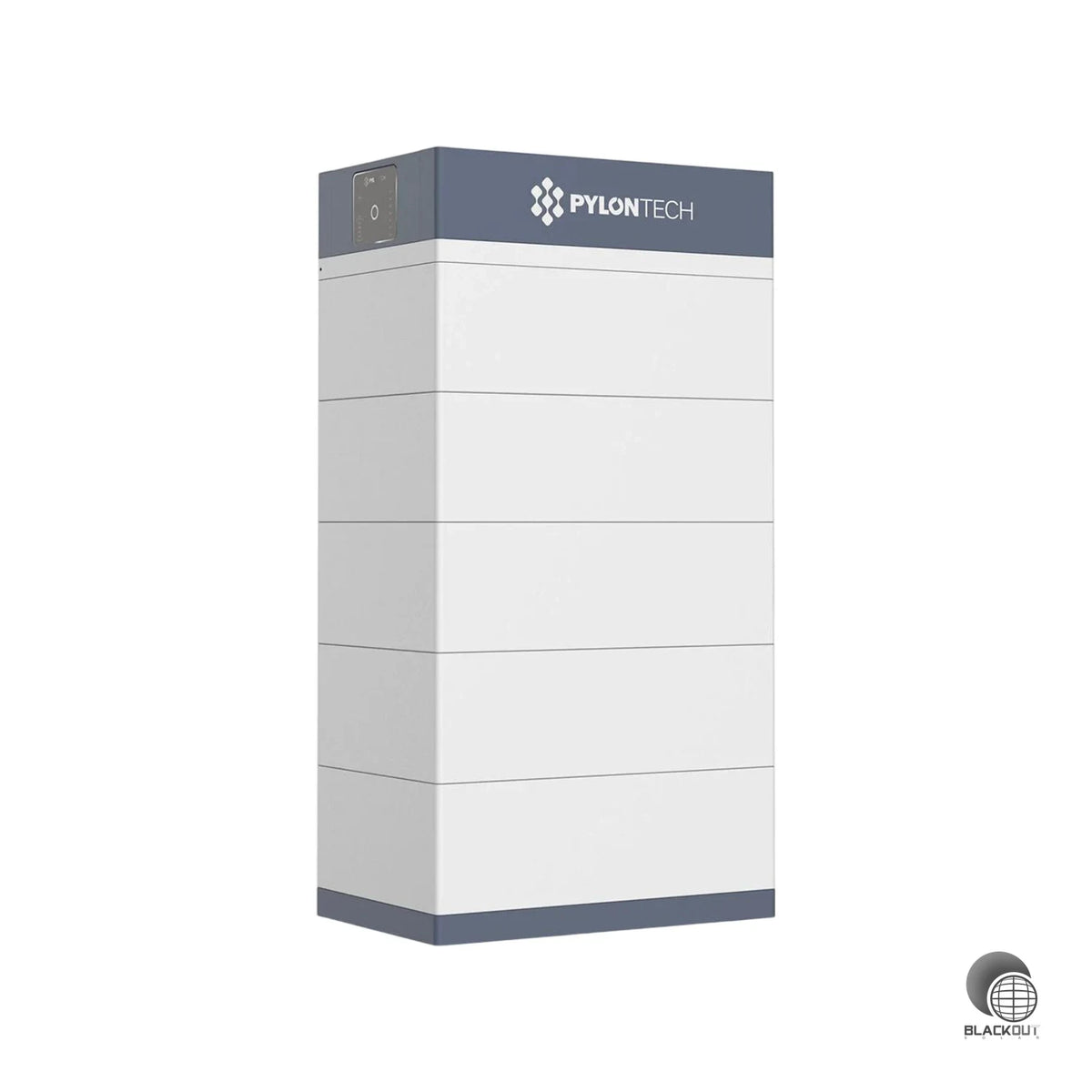

Pylontech Force-H3 25.6 – 25,60 kWh

Die Pylontech Force-H3 25.6 bietet mit fünf Batteriemodulen eine Nennkapazität von 25,60 kWh.

Sie eignet sich für größere Einfamilienhäuser, Mehrpersonenhaushalte, hohe Stromverbräuche sowie kleinere gewerbliche Photovoltaikanlagen.

Durch die hohe Systemspannung von 512 V lässt sich die Batterie effizient mit geeigneten Hochvolt-Hybrid-Wechselrichtern kombinieren.

Technische Eckdaten:

• Batteriemodule: 5

• Nennenergie: 25,60 kWh

• Nutzbare Energie: 24,32 kWh

• Nennspannung: 512 V

• Betriebsspannung: 464–576 V

• Systemgewicht: 209 kg

• Abmessungen (B × T × H): 540 × 350 × 1.040 mm

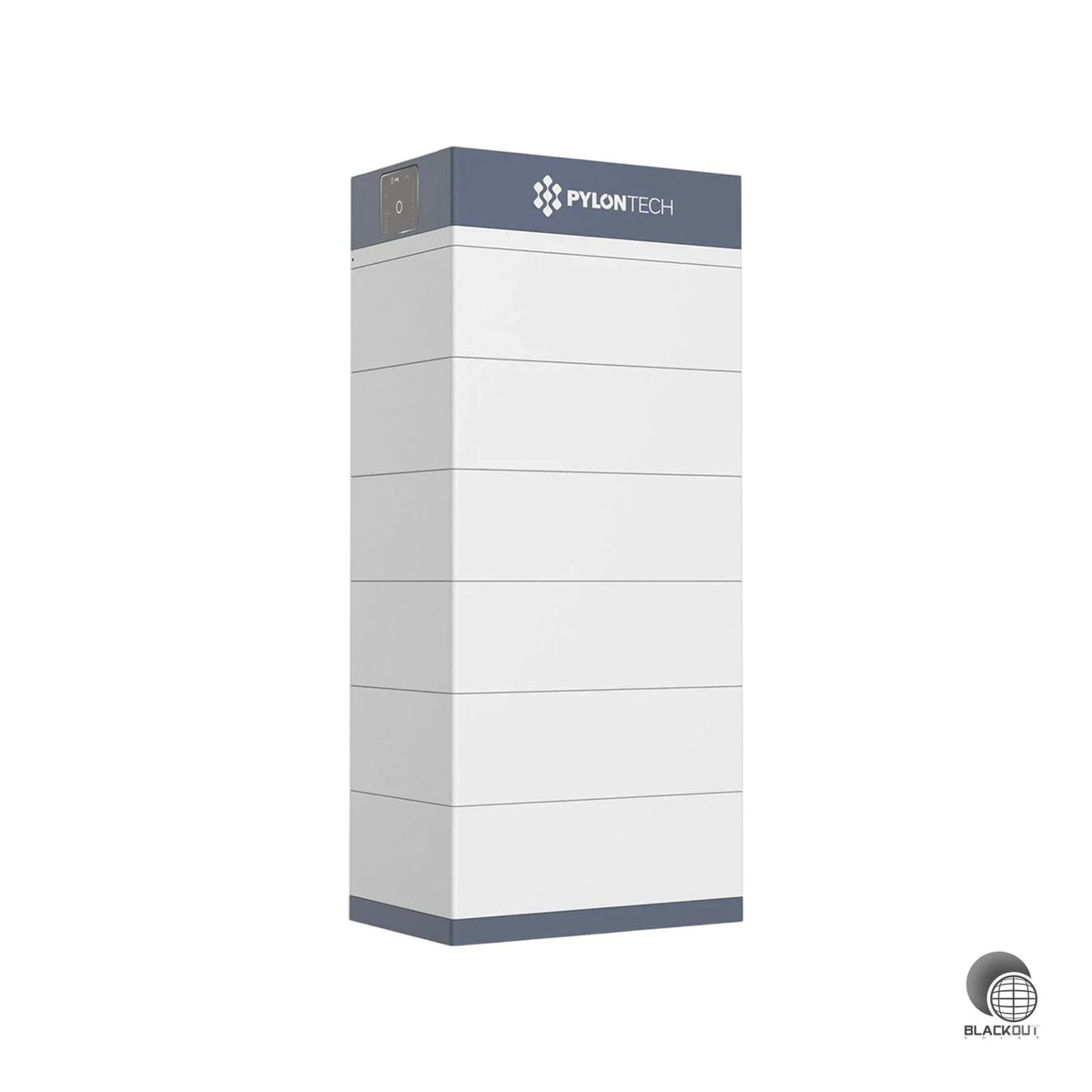

Pylontech Force-H3 30.7 – 30,72 kWh

Die Pylontech Force-H3 30.7 ist für anspruchsvolle Anwendungen mit hohem täglichen Energiebedarf ausgelegt.

Sechs FH10050 Batteriemodule bilden einen Hochvolt-Speicher mit 30,72 kWh Nennenergie.

Diese Konfiguration eignet sich für größere private Photovoltaikanlagen und für gewerbliche Speicheranwendungen, sofern der verwendete Wechselrichter die entsprechende Batteriegröße unterstützt.

Technische Eckdaten:

• Batteriemodule: 6

• Nennenergie: 30,72 kWh

• Nutzbare Energie: ca. 29,17 kWh

• Nennspannung: 614,4 V

• Betriebsspannung: 556,8–691,2 V

• Systemgewicht: 248 kg

• Abmessungen (B × T × H): 540 × 350 × 1.210 mm

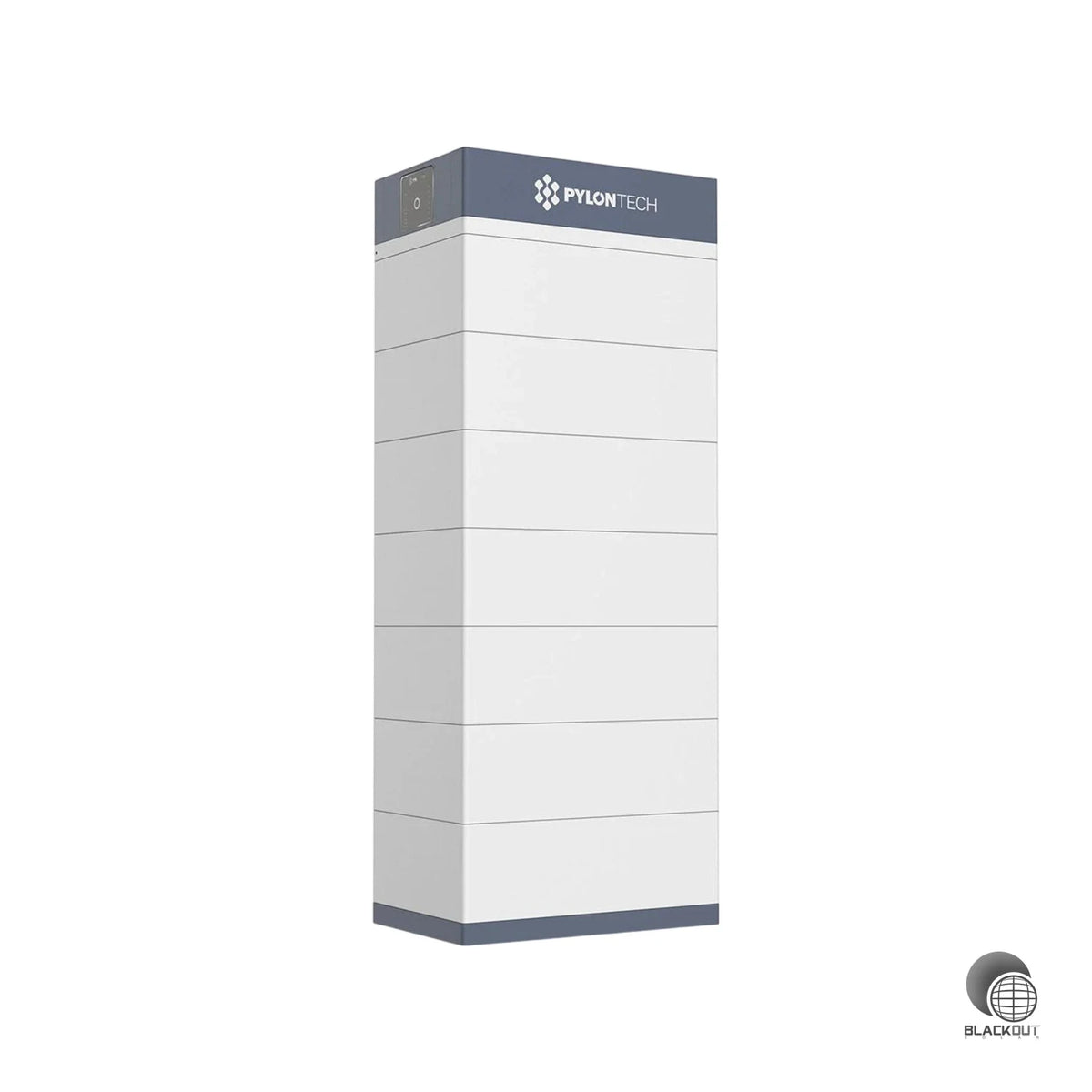

Pylontech Force-H3 35.8 – 35,84 kWh

Die Pylontech Force-H3 35.8 ist die größte Standardvariante eines einzelnen Force-H3 Batterieturms.

Mit sieben Batteriemodulen erreicht das System eine Speicherkapazität von 35,84 kWh.

Die hohe Kapazität eignet sich besonders für große PV-Anlagen, Gebäude mit hohem Stromverbrauch und ausgewählte gewerbliche Energiespeicheranwendungen.

Technische Eckdaten:

• Batteriemodule: 7

• Nennenergie: 35,84 kWh

• Nutzbare Energie: ca. 34,01 kWh

• Nennspannung: 716,8 V

• Betriebsspannung: 649,6–806,4 V

• Systemgewicht: 287 kg

• Abmessungen (B × T × H): 540 × 350 × 1.380 mm

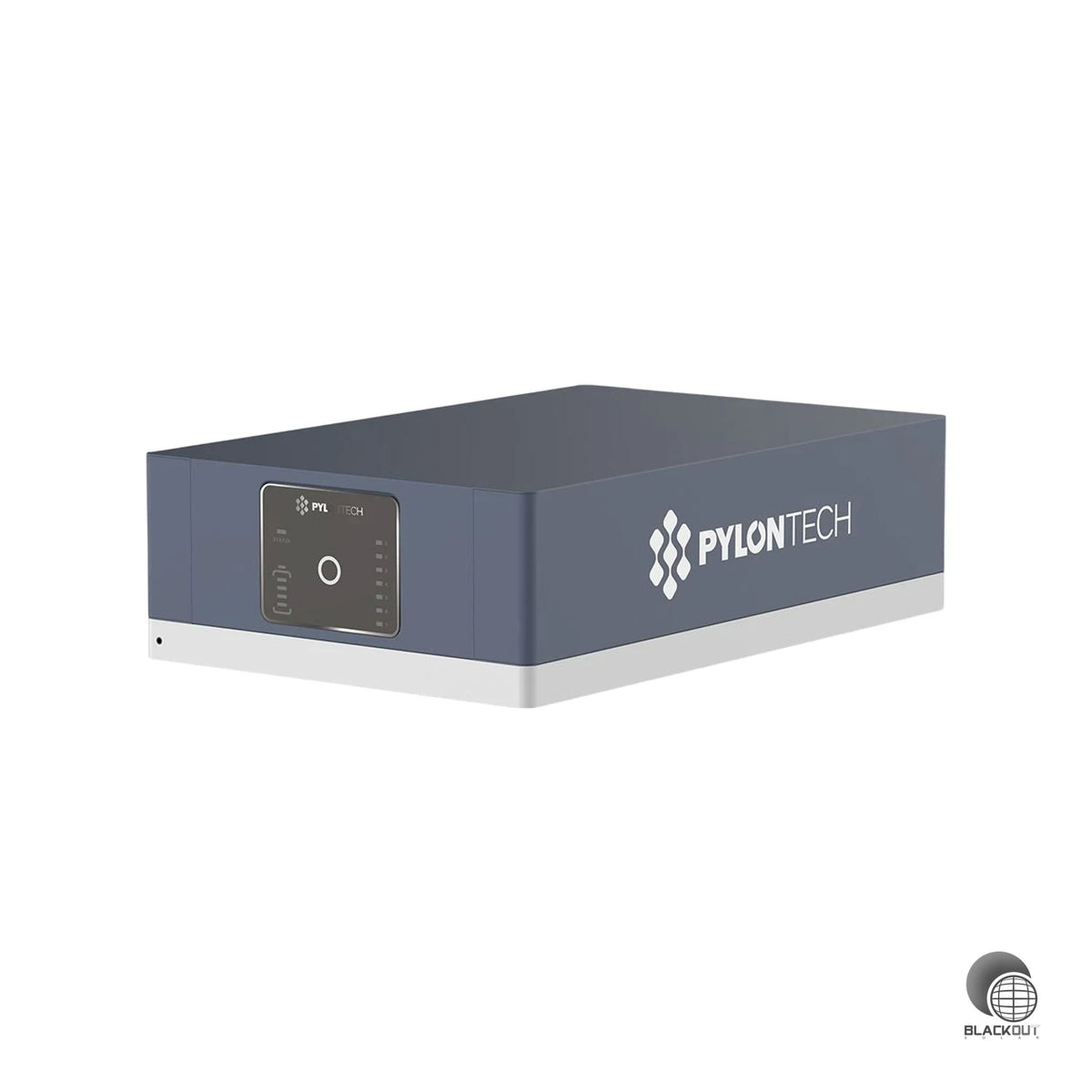

Intelligentes Batteriemanagement mit Pylontech FC1000

Das integrierte Batteriemanagementsystem FC1000 übernimmt zentrale Steuerungs- und Sicherheitsfunktionen des Force-H3 Batteriesystems.

Zu den wesentlichen Aufgaben gehören:

• Überwachung von Batteriespannung und Strom

• Überwachung der Zelltemperaturen

• Kontrolle des Ladezustands (SOC)

• Koordination der Lade- und Entladevorgänge

• Schutz vor Überladung und Tiefentladung

• Überstrom- und Temperaturschutz

• Kommunikation mit kompatiblen Wechselrichtern

• Unterstützung der Systemdiagnose

Die FC1000 Steuereinheit bildet gemeinsam mit den FH10050 Batteriemodulen ein abgestimmtes Hochvolt-Batteriesystem.

Sichere Lithium-Eisenphosphat-Technologie

Die Pylontech Force-H3 basiert auf moderner Lithium-Eisenphosphat-Technologie (LiFePO4).

Diese Technologie bietet eine hohe thermische Stabilität, eine lange Zyklenlebensdauer und eine hohe Betriebssicherheit.

Die kobaltfreie LFP-Zellchemie hat sich bei stationären Energiespeichern bewährt und ist besonders für Anwendungen mit regelmäßigen Lade- und Entladevorgängen geeignet.

Hohe Lebensdauer und Zyklenfestigkeit

Pylontech gibt für die Force-H3 eine Zyklenlebensdauer von mehr als 8.000 Ladezyklen bei 25 °C unter definierten Prüfbedingungen an.

Die Auslegungslebensdauer beträgt laut Hersteller über 15 Jahre bei 25 °C.

Die tatsächliche Lebensdauer hängt von Temperatur, Ladeverhalten, Entladetiefe, Belastung und individuellen Betriebsbedingungen ab.

Die Angaben zur Auslegungslebensdauer sind nicht mit einer gleich langen Herstellergarantie gleichzusetzen.

Hohe Lade- und Entladeleistung

Die Force-H3 ist für leistungsfähige Hochvolt-Speichersysteme ausgelegt.

Der maximale kontinuierliche Lade- und Entladestrom beträgt 50 A. Für maximal 15 Minuten sind bis zu 55 A angegeben.

Die tatsächlich nutzbare Lade- und Entladeleistung hängt insbesondere vom Wechselrichter, der Batteriespannung, dem Ladezustand, der Temperatur und den jeweiligen Systemgrenzen ab.

Modular erweiterbarer Batteriespeicher

Ein Force-H3 Batteriesystem kann mit zwei bis sieben Batteriemodulen aufgebaut werden.

Die Gesamtkapazität eines einzelnen Batteriestrangs reicht von 10,24 bis 35,84 kWh.

Für größere Speicherprojekte unterstützt die Force-H3 Plattform gemäß Herstellerdokumentation auch den Parallelbetrieb mehrerer Batteriegruppen.

Je nach Systemkonfiguration sind bis zu sechs parallele Stränge vorgesehen. Voraussetzung sind die erforderlichen Komponenten sowie die entsprechenden Hersteller- und Wechselrichterfreigaben.

Kompatibilität mit KOSTAL PLENTICORE

Die Pylontech Force-H3 kann mit geeigneten KOSTAL PLENTICORE Hybrid-Wechselrichtern betrieben werden.

Die Kombination eignet sich für leistungsfähige PV-Speichersysteme, bei denen überschüssige Solarenergie zwischengespeichert und später wieder genutzt werden soll.

KOSTAL führt die Force-H3 unter anderem in den Kompatibilitätsunterlagen für bestimmte PLENTICORE G3 sowie PLENTICORE plus Modelle.

Wichtig: Die Freigabe ist modell- und kapazitätsabhängig.

Nicht jede Force-H3 Konfiguration ist automatisch mit jedem PLENTICORE Wechselrichter kompatibel. Vor der Bestellung müssen Wechselrichtermodell, Firmware, Batteriespannungsbereich, Kapazität und Batteriefreigabe geprüft werden.

Mehr Eigenverbrauch aus der Photovoltaikanlage

Mit der Pylontech Force-H3 kann überschüssiger Solarstrom gespeichert und zu einem späteren Zeitpunkt verwendet werden.

Dadurch lässt sich der Eigenverbrauch erhöhen und der Netzstrombezug verringern.

Besonders interessant ist dies bei Verbrauchern wie:

• Wärmepumpe

• Elektrofahrzeug und Wallbox

• Klimaanlage

• Warmwasserbereitung

• Haushaltsgeräten

• Gewerblichen Verbrauchern

• Energiemanagementsystemen

Die optimale Speichergröße richtet sich nach der PV-Leistung, dem Jahresverbrauch, dem Lastprofil und dem gewünschten Autarkiegrad.

Kompakte Installation und Schutzart IP55

Die Force-H3 verfügt über ein stapelbares Moduldesign.

Die Batteriemodule werden zu einem bodenstehenden Speicherturm zusammengesetzt. Dadurch entsteht ein platzsparendes und übersichtliches Batteriesystem.

Mit der Schutzart IP55 eignet sich der Speicher für dafür freigegebene Innen- und Außenaufstellorte.

Die Installation muss entsprechend den Herstellervorgaben erfolgen. Aufstellbedingungen, Mindestabstände, Temperaturen und Schutzanforderungen sind zu berücksichtigen.

Allgemeine technische Daten

Eigenschaft	Wert
Hersteller	Pylontech
Produktserie	Force-H3
Batteriesystem	Hochvolt-Lithiumspeicher

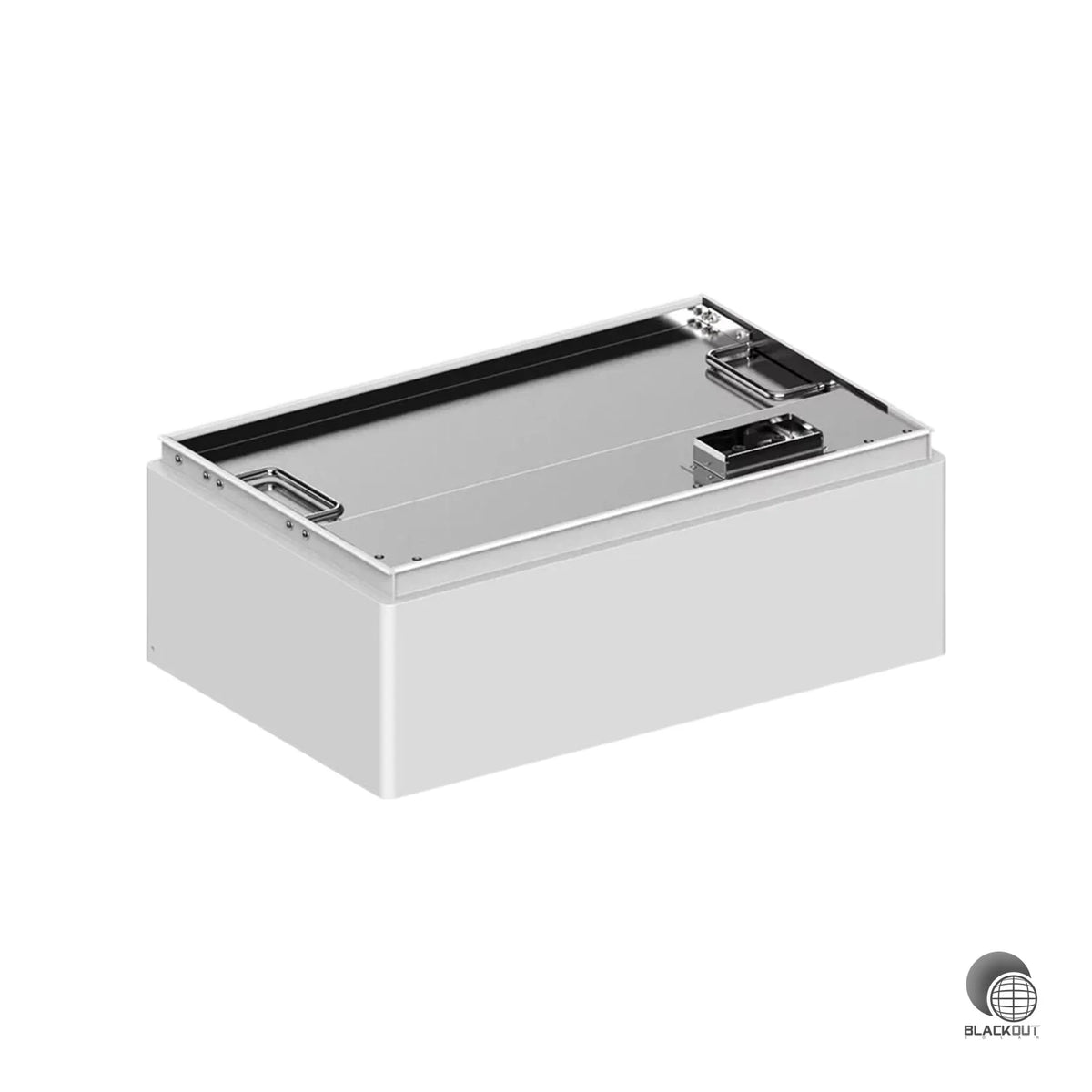

Batteriemodul	FH10050
Batteriesteuerung	FC1000
Zellchemie	Lithium-Eisenphosphat (LiFePO4)
Nennkapazität je Modul	5,12 kWh
Nennspannung je Modul	102,4 V
Modulkapazität	50 Ah
Gewicht je Modul	39 kg
Anzahl Module pro Turm	2–7
Gesamtkapazität	10,24–35,84 kWh
Nennspannung System	204,8–716,8 V
Maximale Entladetiefe	95 %
Max. kontinuierlicher Lade-/Entladestrom	50 A
Kurzzeitstrom	55 A / 15 Minuten
Kommunikation	CAN / Modbus RTU
Schutzart	IP55
Betriebstemperatur	-10 °C bis +55 °C
Lagerung	-20 °C bis +45 °C
Luftfeuchtigkeit	5–95 %, nicht kondensierend
Maximale Aufstellhöhe	unter 4.000 m
Zyklenlebensdauer	über 8.000 Zyklen bei 25 °C
Auslegungslebensdauer	über 15 Jahre bei 25 °C
Erweiterbarkeit	Bis zu 6 Batteriegruppen gemäß Freigabe
Montage	Bodenstehend, stapelbar

Zertifizierungen und Normen

Die Force-H3 Serie ist laut Hersteller nach verschiedenen Sicherheits- und Produktstandards geprüft, darunter:

• IEC 62619

• IEC 63056

• IEC 62040-1

• IEC 62477-1

• UL 1973

• UL 9540A

• UN 38.3

• VDE-AR-E 2510-50

Lieferumfang nach Variante

Variante	Batteriemodule FH10050	BMS FC1000
Force-H3 10.2	2	1
Force-H3 15.4	3	1
Force-H3 20.5	4	1
Force-H3 25.6	5	1
Force-H3 30.7	6	1
Force-H3 35.8	7	1

Die angebotenen Komplettsysteme verstehen sich einschließlich der zum jeweiligen Batterieturm gehörenden Systembasis, sofern im konkreten Angebot entsprechend ausgewiesen.

Wechselrichter, externe Anschlussleitungen, zusätzliche Kommunikations- und Schutzkomponenten, Installation und Inbetriebnahme sind nicht enthalten, sofern nicht ausdrücklich anders angegeben.
