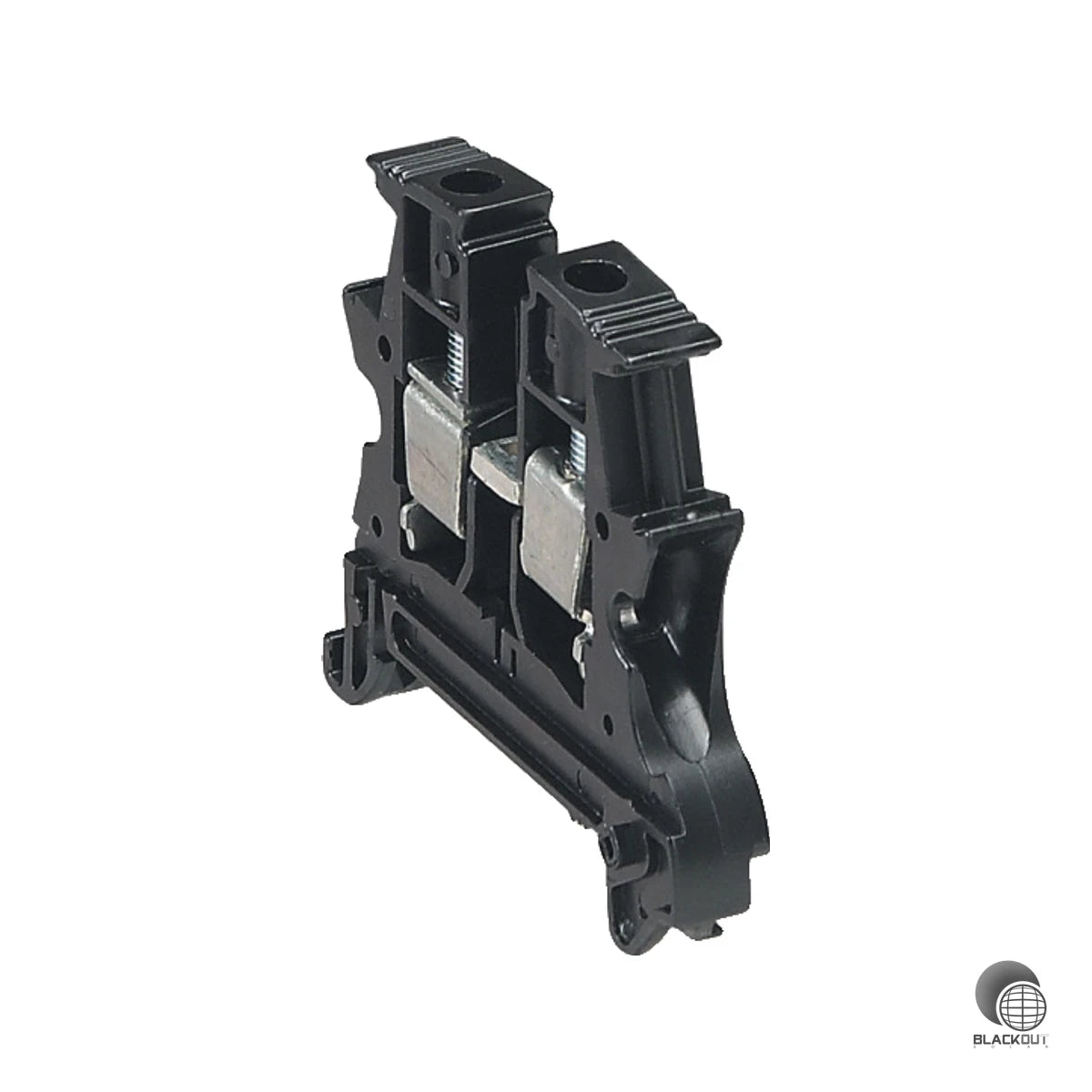

Legrand Durchgangs-Reihenklemme PV 1000V DC 6mm² schwarz
Produktdetails
Durchgangs-Reihenklemme von Legrand, ausgelegt für den Einsatz in DC-Stromkreisen von Photovoltaik-Anlagen bis 1000 V.
• Für 1000 V DC zugelassen — sicher einsetzbar in Hochvolt-PV-Strängen ohne Kompromisse bei der Sicherheit
• Bis 45 A Bemessungsstrom — ausreichend für starke PV-Strings und leistungsstarke Module
• Breiter Querschnittsbereich von 1,5 bis 6 mm² — flexibel für unterschiedliche Verkabelungsquerschnitte in der PV-Installation
• Schraubanschluss auf beiden Seiten — sichere, wartungsfreundliche Verbindung ohne Spezialwerkzeug
• Kompakte Baubreite von nur 10 mm — platzsparende Verdrahtung auch in dicht belegten Schaltschränken
Die Klemme eignet sich für Elektriker und PV-Installateure, die eine normkonforme und langlebige Klemmtechnik für DC-Verdrahtungen benötigen. Dank der Hutschienen-Kompatibilität lässt sie sich schnell in bestehende Schaltschrankkonzepte integrieren. Der Betriebstemperaturbereich von -25 bis +60 °C macht sie sowohl für Innen- als auch für thermisch beanspruchte Außeninstallationen geeignet.
Technische Daten
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1.5..6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2.5..6 mm² |
| Bemessungsstrom In | 45 A |
| Bemessungsspannung | 1000 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -25..60 °C |
| Breite | 10 mm |
| Höhe | 46.5 mm |
| Tiefe | 52.5 mm |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Abschlussplatte erforderlich | Ja |
| Farbe | schwarz |
| Etagen intern gebrückt | Nein |
| Artikelnummer | BS-001425-30Stk |
| EAN / GTIN | 3245064148016 |
