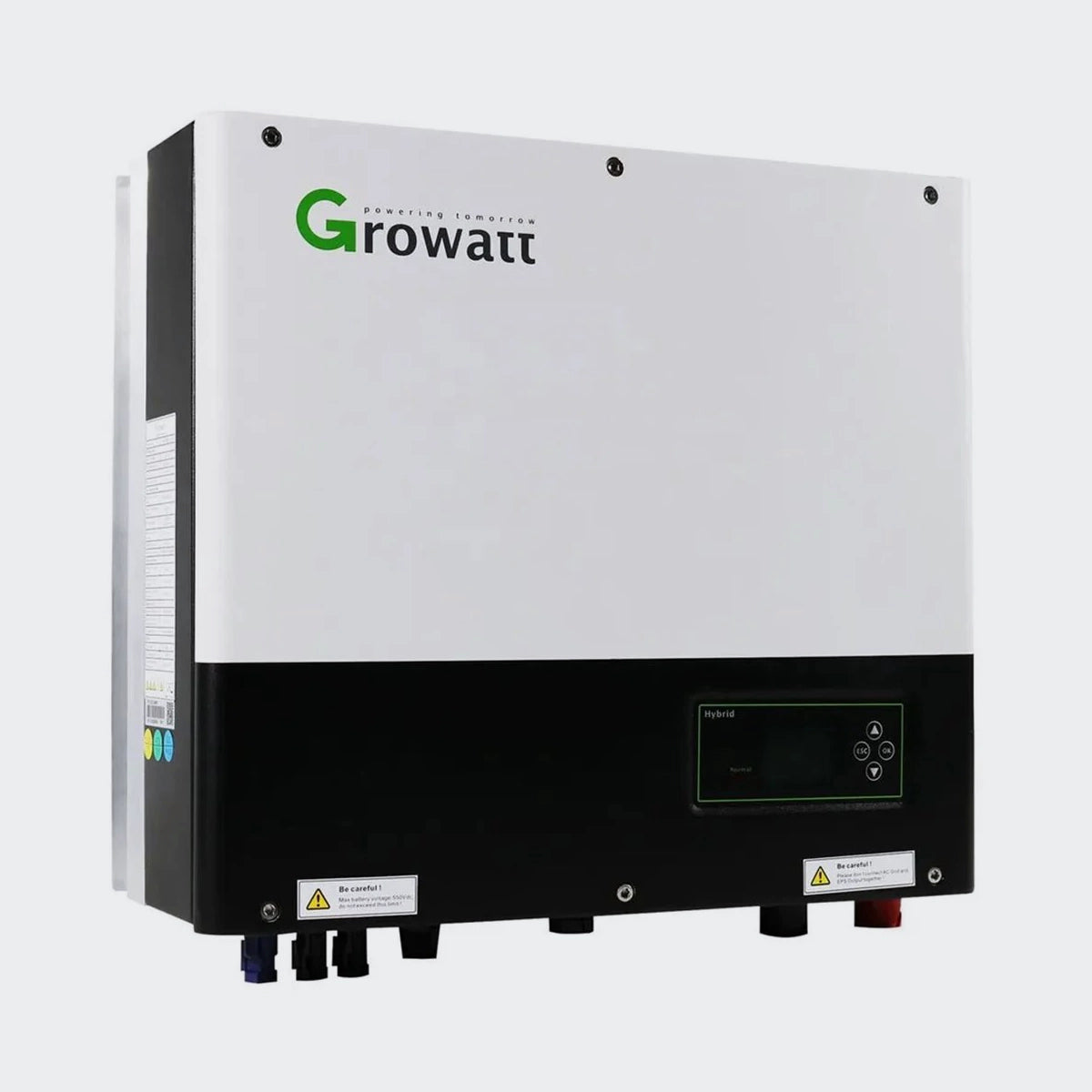

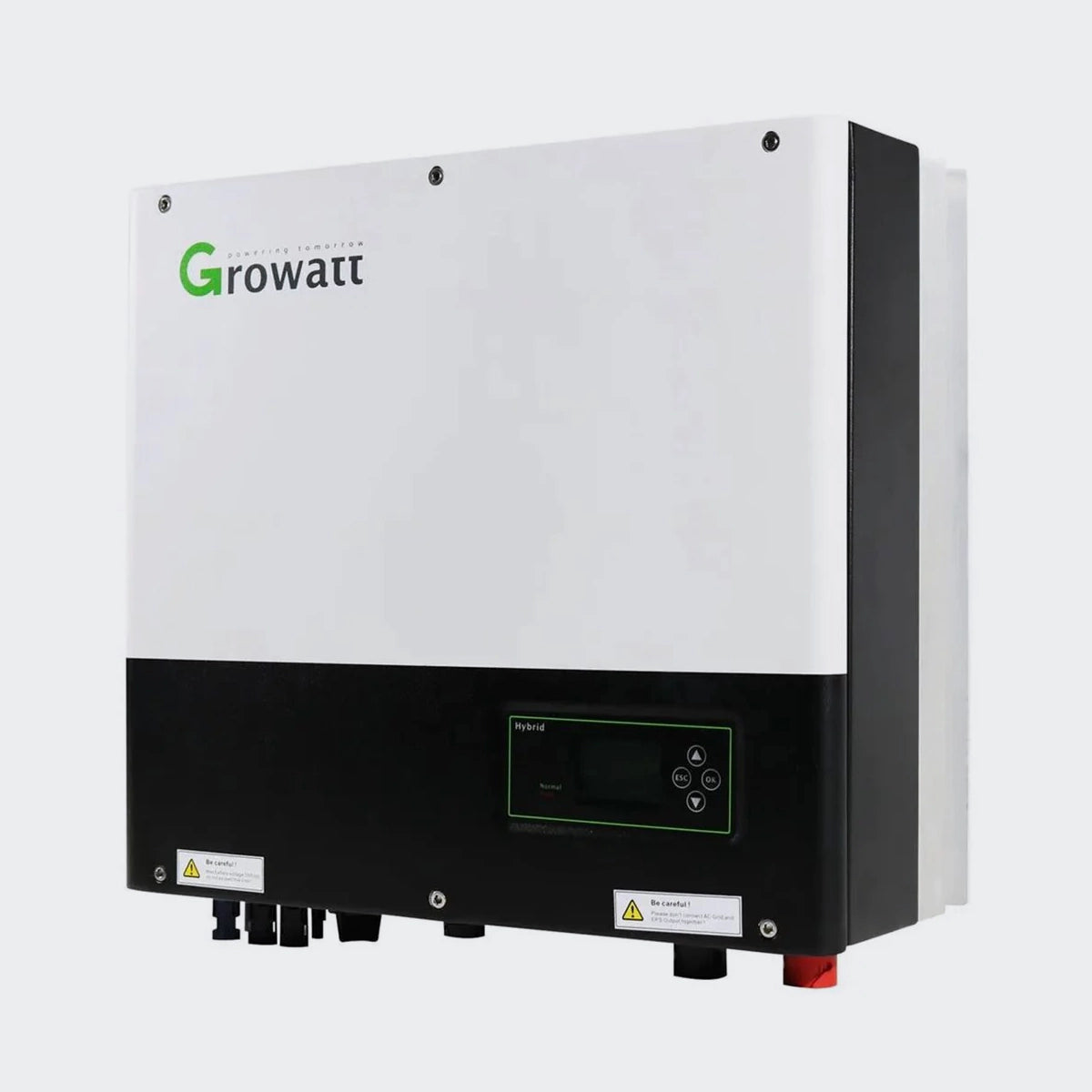

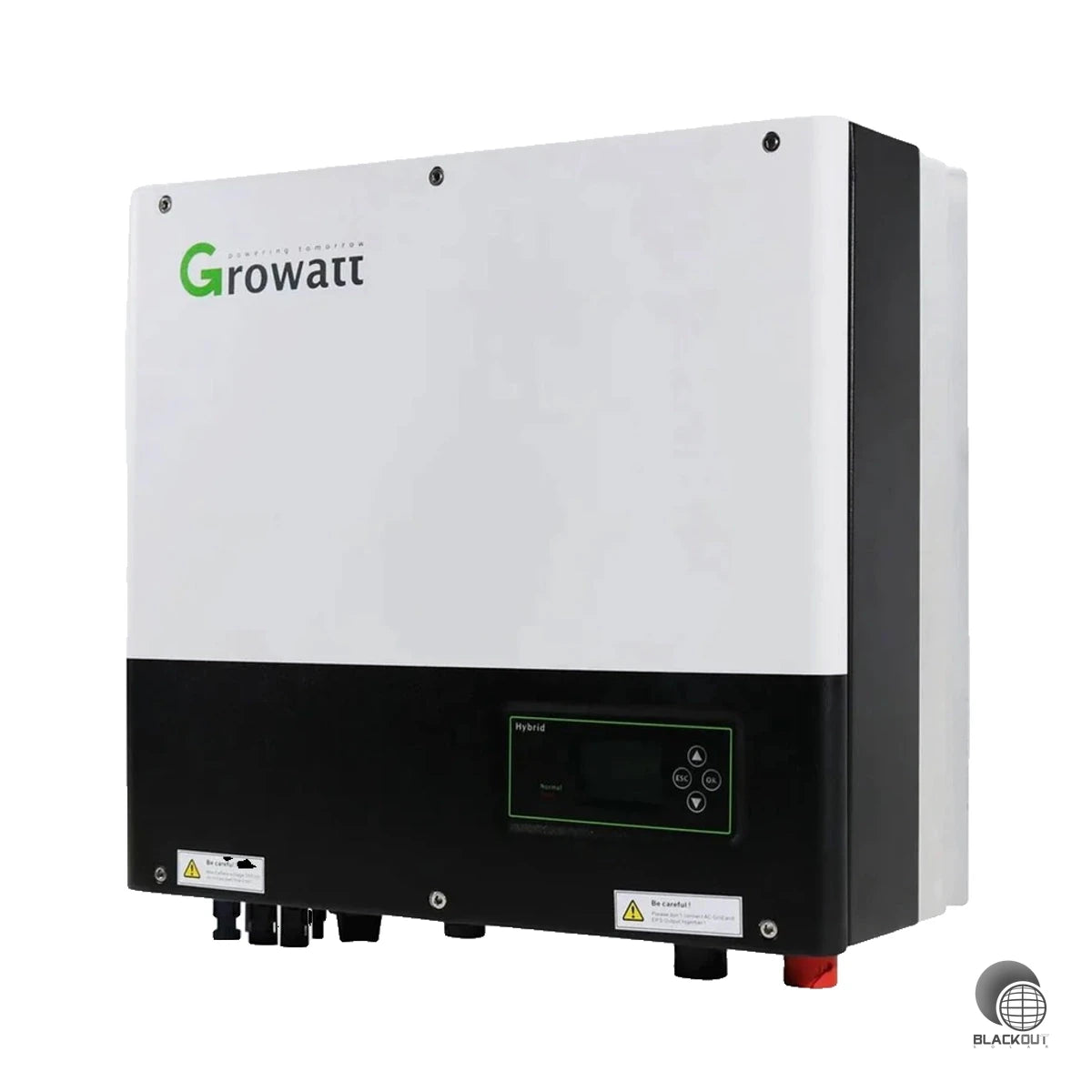

Growatt SPH 10000TL3 BH-UP 10kW Hybridwechselrichter 3-phasig

Der Growatt? SPH10000TL3 BH-UP Hybrid-Inverter ist eine hochmoderne Lösung für Solarprojekte. Mit intelligentem Lastmanagement, einer breiten Batteriespannung von 100-550?V und einer VPP-Schnittstelle bietet er Flexibilität und Effizienz. Der Wechselrichter unterstützt Solaranlagen mit einer Gesamtleistung von bis zu 15?kW und ermöglicht eine unterbrechungsfreie Stromversorgung. Mit diesen Merkmalen ist der SPH10kTL3 BH-UP die ideale Lösung für flexible und zuverlässige Solaranlagen.

Über den SPH10kTL3 BH-UP Inverter

• 100% dreiphasiger asymmetrischer Ausgang
• Intelligente Leistungssteuerung auf Phasenebene
• Breite Batteriespannung 100-550?V
• USV-Funktion (UPS) mit 10ms Umschaltzeit
• VPP Schnittstelle
• Skalierbare Systemkonfiguration
• DC/AC Typ II SPD
• DC/AC Verhältnis bis zu 1,5
• Zwei MPP?-Tracker (Maximum Power Point?)
• Unterstützt Lithium- und Bleisäurebatterien
• Intelligente Laststeuerung über Trockenkontakt

Hybrid-Wechselrichter

Im Gegensatz zu herkömmlichen Wechselrichtern bieten Hybrid-Wechselrichter die Möglichkeit, den erzeugten Solarstrom nicht nur ins Stromnetz zu speisen, sondern auch in Batterien zu speichern. Dadurch kann der gespeicherte Solarstrom genutzt werden, selbst wenn die Sonne nicht scheint. Eine weitere Funktion von Hybrid-Wechselrichtern besteht darin, den Stromverbrauch eines Haushalts zu optimieren, indem sie den erzeugten Solarstrom bevorzugt direkt im Haushalt verwenden, bevor er ins Netz eingespeist wird. Dies führt zu einer Verringerung der Energiekosten und einer geringeren Abhängigkeit von teurem Netzstrom.

Betriebs-Modi – Je nach System-Anforderungen konfigurierbar

Online-Modus

Für die optimale System-Einbindung des SPH-Inverters können unterschiedliche Betriebs-Modi eingestellt werden. Bei Eingabe direkt am Gerät kann nur für einen Zeitraum ein Prioritätsmodus eingestellt werden. Bei Verwendung der Online-Plattform können bis zu drei Zeiträume für den Prioritätsmodus eingestellt werden (für die Nutzung dieser Funktion ist kostenpflichtiges Zubehör nötig).

• Load first:Mit dem Standardmodus “Laden zuerst” werden zuerst die angeschlossenen Lasten (Verbraucher) mit Energie versorgt. Sobald die PV-Energie für die Last ausreichend ist, wird die überschüssige Energie in die Batterie eingespeist. Sofern die Batterie vollgeladen oder keine angeschlossen ist, wird die verbleibende Energie in das Netz eingespeist.
• Battery first:Der Wechselrichter lädt in diesem Modus mit der maximal möglichen Solarleistung zuerst die Batterie voll. Sollte die PV-Leistung nicht ausreichen kann zusätzlich die Netzladefunktion aktiviert werden.
• Grid first:In diesem Modus wird die gewonnene PV-Energie zuerst in das Netz eingespeist. Hier kann die Ein- und Aus-Zeit des Modus eingestellt werden, sowie die Leistungsrate.

Backup-Modus:

Wenn keine Netzspannung mehr am Gerät anliegt, z.B. durch kurzfristigen Stromausfall oder Blackout, wechselt der Growatt SPH automatisch in den Backup-Modus. Dadurch wird die Versorgung des AC-Ausgangs über den EPS-LOAD-Anschluss sichergestellt. Die benötigte Energie wird nur über die Solaranlage und die Batterie geliefert. Sofern auch die PV-Anlage ausfällt, sichert die Batterie die AC-Versorgung ab, bis diese entladen ist. Bei Bedarf kann der automatische Wechsel zu diesem Modus auch deaktiviert werden.

Maximum Power Point Tracking

Durch den Einsatz der Maximum Power Point Tracking (MPPT?) Technologie kann eine Solaranlage den optimalen Ertrag erzielen. Der MIC-Wechselrichter ist mit einem MPPT ausgestattet, der im Laufe des Tages das optimale Verhältnis von Spannung und Stromstärke entsprechend der Sonneneinstrahlung und der Modultemperatur der Solarmodule einstellt. Mit seinem breiten MPPT?-Spannungsbereich können viele Solarmodule angeschlossen werden, was eine effiziente Energieerzeugung ermöglicht. Dieser Vorteil zeigt sich besonders deutlich, wenn der Himmel teilweise bewölkt ist und sich die Lichtintensität kontinuierlich ändert.

Intelligentes Lastmanagement

Die integrierte smarte Laststeuerung des Wechselrichters ermöglicht eine präzise und effiziente Kontrolle des Energieverbrauchs. Durch den Einsatz eines potentialfreien Kontakts kann die Steuerung von elektrischen Verbrauchern intelligent und priorisiert erfolgen. Diese Funktion erlaubt eine automatische Erkennung des Energiebedarfs und optimale Nutzung der verfügbaren Energie. Das smarte Lastmanagement gewährleistet eine optimale Verteilung der Energie und trägt somit zu einer effizienten Nutzung bei. Mit der intelligenten Laststeuerung über den Trockenkontakt ist der Wechselrichter in der Lage, den Energiefluss zu optimieren und einen effizienten Betrieb Ihrer Solaranlage sicherzustellen.

Growatt Überwachungsplattform

Durch den Einsatz des optionalen Zubehörs der Shine-Serie können Sie die Growatt Monitoring-Plattform nutzen. Diese Plattform steht Ihnen sowohl als Smartphone-App für iOS und Android als auch in einer Webversion zur Verfügung. Das Shine-Zubehör muss separat erworben werden, aber die Nutzung der Plattform ist kostenfrei. Über Shine können Sie alle Ihre Growatt-Produkte konfigurieren und überwachen, und es ermöglicht Ihnen auch die Anzeige des Eigenverbrauchs sowie das Verfolgen von Trends.

Zur SPH-Serie sind folgende Shine-Optionen kompatibel:

• ShineWiFi-X
• ShineLink-X
• Shine4G-X
• ShineMaster

Technische Daten

• Empfohlene Modulleistung: bis zu 15?kW
• Max. Gleichspannung: 1000V
• Anlaufspannung: 120?V
• MPPT?-Spannungsbereich: 120-1000?V/600?V
• Batteriespannungsbereich: 100~550V
• Max. Lade-/Entladestrom: 25?A
• Kontinuierliche Lade-/Entladeleistung: 10?kW
• AC-Nennleistung: 10?kW
• Max. Scheinleistung: 10?kVA
• Max. AC-Ausgangsleistung: 10?kW
• Max. Ausgangsstrom: 15,2?A
• AC-Nennspannungsbereich: 230/400?V (310~476?V)
• AC-Netzfrequenzbereich: 50/60 Hz (45Hz-55Hz/55Hz-65Hz)
• Gehäuseeinstufung: IP65
• Herstellergarantie: 10 Jahre
• Maximaler Wirkungsgrad von 98,2?%
• Abmessungen: 505 x 453 x 198?mm
• Gewicht: 30 kg

Lieferumfang

1x Growatt SPH10000TL3 BH-UP Wechselrichter

Datenblatt: Download

Growatt_Batteries-Compatibility-List: Download

Handbuch: Download

Tor Erzeuger: Download
