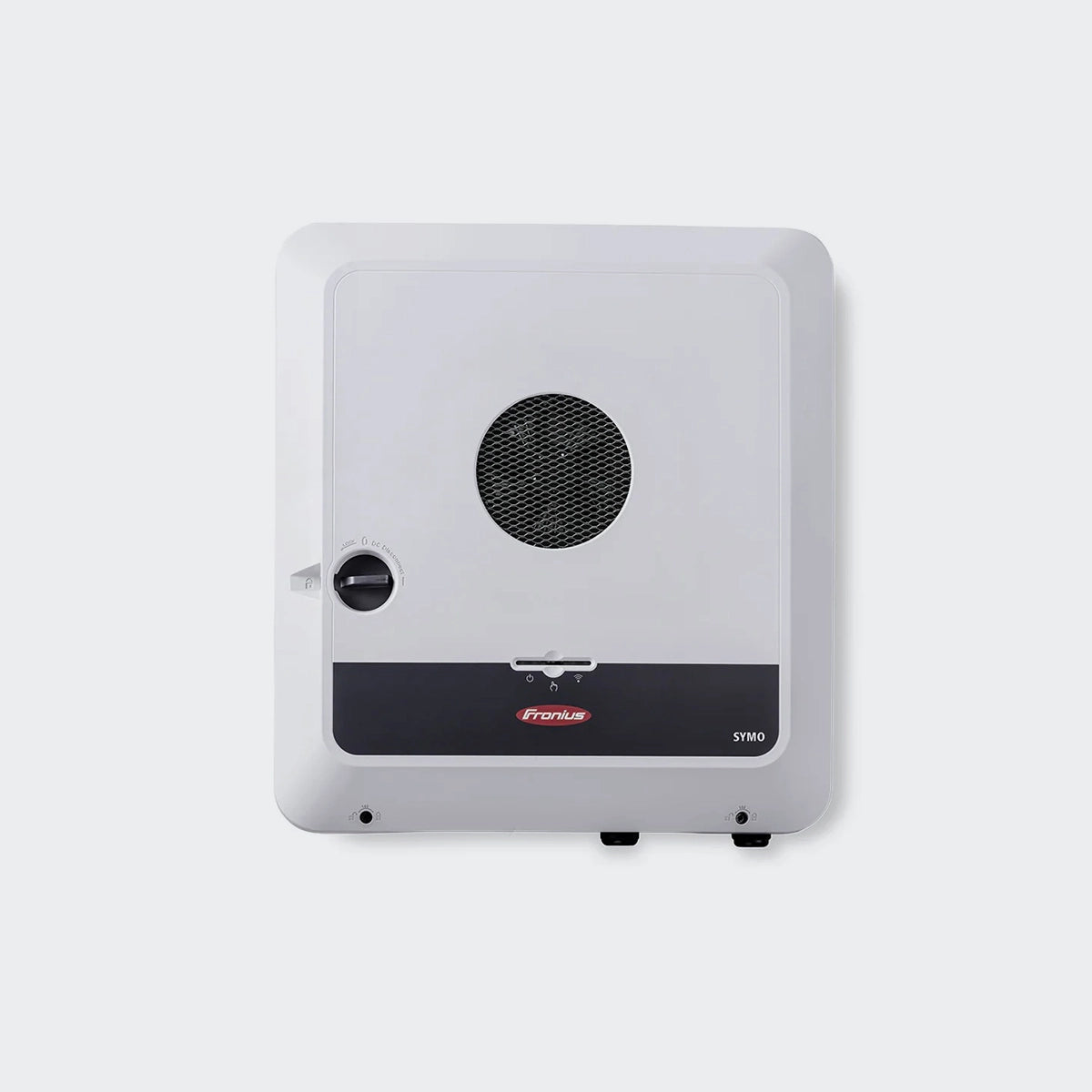

Fronius Symo GEN24 Plus 10kW 3ph 80-800V (Mpp) Pvmax 15kW
Auf Lager
Sicher bezahlen mit:
Der dreiphasige Hybridwechselrichter mit bedarfsorientiertem Notstrom
Der Fronius Symo GEN24 Plus ist mit den Leistungsklassen von 3.0 bis 10.0 kW der ideale Hybridwechselrichter für Privathaushalte. Mit vielen serienmäßigen Features deckt das dreiphasige Gerät alle Kundenbedürfnisse ab.
Der GEN24 Plus lässt mit unzähligen Features wie Energiemanagement Funktionen, serienmäßiger Anbindung am WLAN, Ethernet und einfachste Integration von Drittanbieter-Komponenten keine Wünsche offen. Insbesondere sorgt er mit dem PV Point – einer integrierten im Notstromfall versorgten Steckdose – und dem Full Backup* bei Netzausfällen für den höchsten Grad an Versorgungssicherheit.
Er überzeugt durch leichtes und kompaktes Design, sein aktives Kühlkonzept sowie rasche und einfache Installation und Inbetriebnahme. Auch das Servicekonzept, bei dem Teile einzeln ausgetauscht werden können, garantiert einfache Reparierbarkeit und leistet somit auch einen Beitrag zur Nachhaltigkeit.
* Die Full Backup Option kann beim Symo GEN24 Plus 6-10 kW realisiert werden
Technische Daten
EINGANGSDATEN
| Anzahl MPP-Tracker | 2 |
|---|---|
|
Max. Eingangsstrom (Idc max)
|
25 / 12,5 A |
|
Max. Kurzschlussstrom Modulfeld
|
37,5 / 18,5 A |
|
DC Eingangsspannungsbereich (Udc min - Udc max)
|
80-1000 V |
|
Einspeisung Startspannung (Udc start)
|
80 V |
|
Nominale Eingangsspannung (Udc,r)
|
610 V |
|
MPP-Spannungsbereich (Umpp min - Umpp max)
|
278-800 V |
| Nutzbarer MPP-Spannungsbereich | 80-800 |
| Anzahl DC-Anschlüsse | 2/1 |
|
Max. PV-Generatorleistung (Pdc max)
|
15 kWpeak |
AUSGANGSDATEN
|
AC-Nennleistung (Pac,r)
|
10 kW |
|---|---|
|
Max. Ausgangsleistung (Pac max)
|
10 kVA |
| Max. Netzbezugsleistung | 10.000 VA |
| Max. AC-Ausgangsstrom | 16,4 A |
|
Netzanschluss (Uac,r)
|
3~NPE 400/230, 3~NPE 380/220 V |
|
AC Spannungsbereich (Umin - Umax)
|
154-280 V |
|
Frequenz (fr)
|
50 / 60 Hz |
|
Frequenzbereich (fmin - fmax)
|
45-66 Hz |
|
Leistungsfaktor (cos ?ac,r)
|
0,7-1 ind,/cap, |
| Notstrom | 3~NPE 400 V / 230 V |
| Nom. AC-Ausgangsstrom (380Vac) | 15,2 A |
| Nom. AC-Ausgangsstrom (400Vac) | 14,5 A |
ALLGEMEINE DATEN
|
Abmessung / Länge
|
595 mm |
|---|---|
|
Abmessung / Breite
|
529 mm |
|
Abmessung / Höhe
|
180 mm |
| Gewicht | 23,38 kg |
| Gewicht inkl. Verpackung | 28,5 kg |
| Schutzart | IP66 |
| Schutzklasse | 1 |
|
Überspannungskategorie (DC / AC) 1)
|
2/3 |
| Wechselrichterkonzept | Trafolos |
| Kühlung | Geregelte Luftkühlung |
| Montage | Innen- und Außenmontage |
| Umgebungstemperatur-Bereich | -25°C - +60°C |
| Zulässige Luftfeuchtigkeit | 0 - 100% |
|
Max. Höhe über dem Meeresspiegel 2)
|
3000m / 4000m |
| Anschlusstechnologie DC PV | 3x DC+ und 3x DC- push-in Federzugklemmen 2,5 - 10 mm² |
| Anschlusstechnologie DC Batterie | 1x BATT+ und 1x BATT- push-in Federzugklemmen 2,5 - 10 mm² |
| Anschlusstechnologie AC | 5 polige AC push-in Federzugklemmen 1,5 - 10 mm², 3 polige Notstrom push-in Federzugklemmen 1,5mm² - 10mm², 5x PE Schraubklemmen 2,5 - 16 mm² |
| Zertifikate und Normerfüllung | IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 |
| Notstromfunktionen | PV Point, Full Backup 4) |
| Kompatible Batterien | BYD Battery-Box Premium HVS/HVM 5) |
| Störemissionsklasse | B |
WIRKUNGSGRAD
| Max. Wirkungsgrad (PV - Stromnetz) | 98,2 % |
|---|---|
| Europäischer Wirkungsgrad (?EU) | 97,9 |
|
? bei 25 % Pac,r 3)
|
98 |
| MPP-Anpassungswirkungsgrad | >99,9% |
SCHUTZEINRICHTUNGEN
| DC-Isolationsmessung | Ja |
|---|---|
| Überlastverhalten | Arbeitspunktverschiebung, Leistungsbegrenzung |
| DC-Trennschalter | Ja |
| DC Verpolungsschutz | Ja |
SCHNITTSTELLEN
| WLAN / 2x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 digitale Ein-/ Ausgänge + 6 digitale Eingänge | Anbindung an Rundsteuerempfänger, Energiemanagement |
| Notausschaltung (WSD) | Ja |
| Datalogger und Webserver | Integriert |
| 2x RS485 | Modbus RTU SunSpec (Drittanbieter) / Fronius Smart Meter, Batterie, Fronius Ohmpilot |
AUSGANGSDATEN PV POINT
| Nom. Ausgangsleistung | 3000 VA |
|---|---|
|
Nom. AC -Ausgangsstrom (Iac max)
|
13 A |
| Netzanschluss | 1 ~ NPE 220 V / 230 V |
| Frequenz | 53 Hz / 63 Hz |
| Umschaltezeit Notstromfunktion | 90 s |
BATTERIEANSCHLUSS
| Anzahl DC-Eingänge | 1 |
|---|---|
|
Max. Eingangsstrom (Idc max)
|
22 A |
| Max. Eingangs- / Ausgangsleistung (abhängig von angeschlossener Batterie) | 10,3 kW |
| Max. AC-Ladungsleistung | 10000 W |
| Min. DC-Eingangsspannung | 160 V |
| Max. DC-Eingangsspannung | 531 V |
Datenblatt: Download
