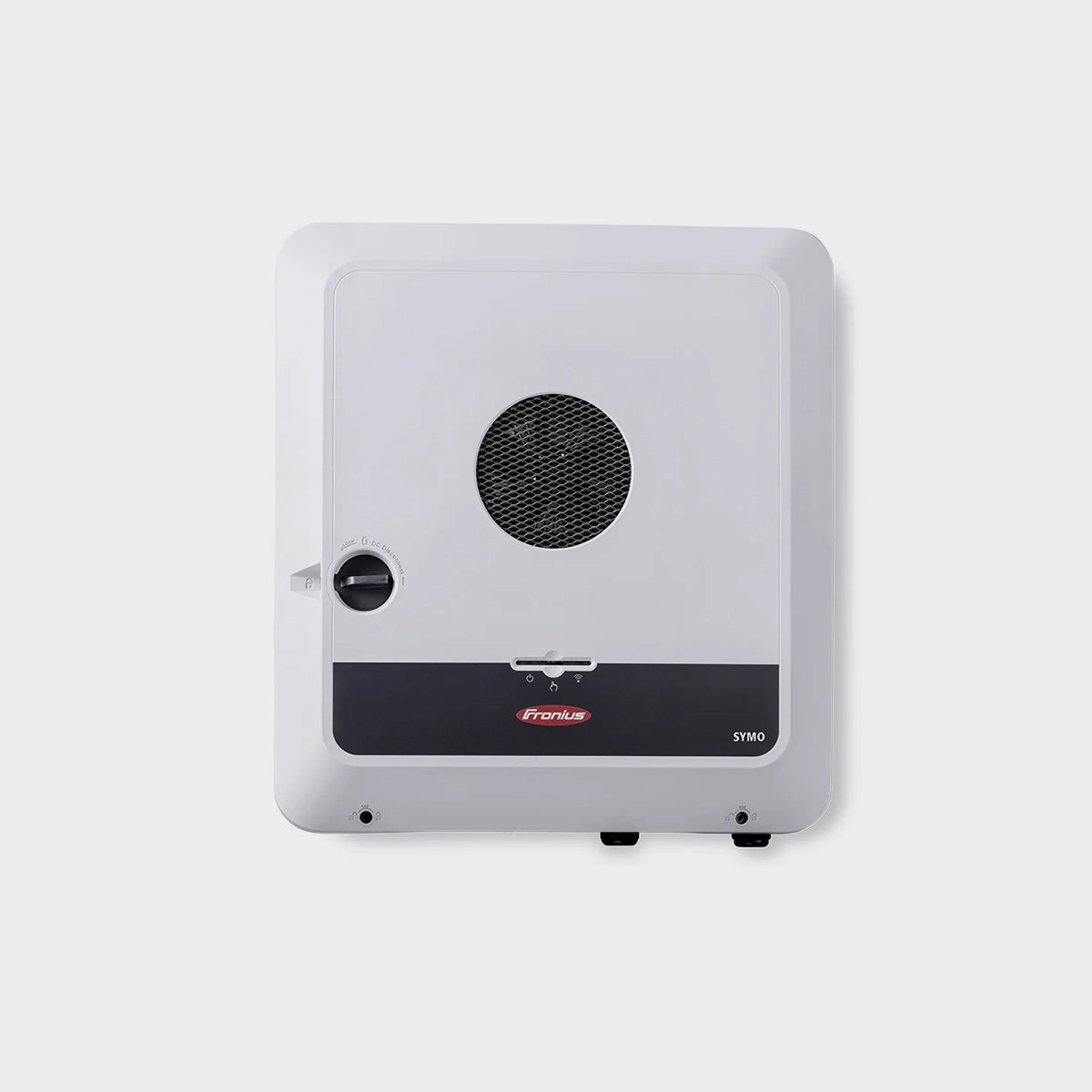

EINGANGSDATEN
| Anzahl MPP-Tracker | 2 |
|---|---|
|
Max. Eingangsstrom (Idc max)
|
25 / 12,5 A |
|
Max. Kurzschlussstrom Modulfeld
|
37,5 / 18,5 A |
|
DC Eingangsspannungsbereich (Udc min - Udc max)
|
80-1000V |
|
Einspeisung Startspannung (Udc start)
|
80 V |
|
Nominale Eingangsspannung (Udc,r)
|
610 V |
|
MPP-Spannungsbereich (Umpp min - Umpp max)
|
174-800 V |
| Nutzbarer MPP-Spannungsbereich | 80-800 |
| Anzahl DC-Anschlüsse | 2/1 |
|
Max. PV-Generatorleistung (Pdc max)
|
9 kWpeak |
AUSGANGSDATEN
|
AC-Nennleistung (Pac,r)
|
6000 W |
|---|---|
|
Max. Ausgangsleistung (Pac max)
|
6000 VA |
| Max. AC-Ausgangsstrom | 16,4 A |
|
Netzanschluss (Uac,r)
|
3~NPE 400/230, 3~NPE 380/220 V |
|
AC Spannungsbereich (Umin - Umax)
|
154 - 280 V |
|
Frequenz (fr)
|
50 / 60 Hz |
|
Frequenzbereich (fmin - fmax)
|
45-66 Hz |
|
Leistungsfaktor (cos ?ac,r)
|
0,7-1 ind,/cap, |
| Notstrom | 3~NPE 400 V / 230 V |
| Nom. AC-Ausgangsstrom (380Vac) | 9,1 A |
| Nom. AC-Ausgangsstrom (400Vac) | 8,7 A |
ALLGEMEINE DATEN
|
Abmessung / Länge
|
595 mm |
|---|---|
|
Abmessung / Breite
|
529 mm |
|
Abmessung / Höhe
|
180 mm |
| Gewicht | 23,38 kg |
| Gewicht inkl. Verpackung | 28,5 kg |
| Schutzart | IP66 |
| Schutzklasse | 1 |
|
Überspannungskategorie (DC / AC) 1)
|
2 / 3 |
| Nachtverbrauch | <10 W |
| Wechselrichterkonzept | Trafolos |
| Kühlung | Geregelte Luftkühlung |
| Montage | Innen- und Außenmontage |
| Umgebungstemperatur-Bereich | -25°C - +60°C |
| Zulässige Luftfeuchtigkeit | 0 - 100% |
|
Max. Höhe über dem Meeresspiegel 2)
|
3000m / 4000m |
| Anschlusstechnologie DC PV | 3x DC+ und 3x DC- push-in Federzugklemmen 2,5 - 10 mm² |
| Anschlusstechnologie DC Batterie | 1x BATT+ und 1x BATT- push-in Federzugklemmen 2,5 - 10 mm² |
| Anschlusstechnologie AC | 5 polige AC push-in Federzugklemmen 1,5 - 10 mm², 3 polige Notstrom push-in Federzugklemmen 1,5mm² - 10mm², 5x PE Schraubklemmen 2,5 - 16 mm² |
| Zertifikate und Normerfüllung | IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 |
| Notstromfunktionen | PV Point, Full Backup 4) |
| Kompatible Batterien | BYD Battery-Box Premium HVS/HVM5 |
| Störemissionsklasse | B |
WIRKUNGSGRAD
| Max. Wirkungsgrad (PV - Stromnetz) | 98,2 % |
|---|---|
| Europäischer Wirkungsgrad (?EU) | 97,7 |
|
? bei 5 % Pac,r 3)
|
92,9 |
|
? bei 10 % Pac,r 3)
|
95,8 |
|
? bei 20 % Pac,r 3)
|
97,3 |
|
? bei 25 % Pac,r 3)
|
97,6 |
|
? bei 30 % Pac,r 3)
|
97,8 |
|
? bei 50 % Pac,r 3)
|
98,1 |
|
? bei 75 % Pac,r 3)
|
98,2 |
|
? bei 100 % Pac,r 3)
|
98,2 |
| MPP-Anpassungswirkungsgrad | >99,9 % |
SCHUTZEINRICHTUNGEN
| DC-Isolationsmessung | Ja |
|---|---|
| Überlastverhalten | Arbeitspunktverschiebung, Leistungsbegrenzung |
| DC-Trennschalter | Ja |
| DC Verpolungsschutz | Ja |
SCHNITTSTELLEN
| WLAN / 2x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 digitale Ein-/ Ausgänge + 6 digitale Eingänge | Anbindung an Rundsteuerempfänger, Energiemanagement |
| Notausschaltung (WSD) | Ja |
| Datalogger und Webserver | Integriert |
| 2x RS485 | Modbus RTU SunSpec (Drittanbieter) / Fronius Smart Meter, Batterie, Fronius Ohmpilot |
AUSGANGSDATEN PV POINT
| Nom. Ausgangsleistung | 3000 VA |
|---|---|
|
Nom. AC -Ausgangsstrom (Iac max)
|
13 A |
| Netzanschluss | 1 ~ NPE 220 V / 230 V |
| Frequenz | 53 Hz / 63 Hz |
| Umschaltezeit Notstromfunktion | 90 s |
BATTERIEANSCHLUSS
| Anzahl DC-Eingänge | 1 |
|---|---|
|
Max. Eingangsstrom (Idc max)
|
22 A |
| Max. Eingangs- / Ausgangsleistung (abhängig von angeschlossener Batterie) | 6220 W |
| Max. AC-Ladungsleistung | 6000 W |
| Min. DC-Eingangsspannung | 160 V |
| Max. DC-Eingangsspannung | 531 V |
