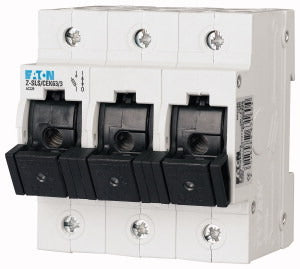

Eaton Sicherungs-Lasttrennschalter, 35A, 3p

Angebot€50,00

Auf Lager

Sicher bezahlen mit:
  • PayPal
  • Klarna
  • Visa
  • Mastercard
  • Apple Pay

Technische Daten

Elektrisch
Polzahl
3P
Bemessungsbetriebsspannung [Ue]Bemessungsbetriebsspannung [Ue]
50-400 V AC
Bemessungsbetriebsstrom [Ie]
35 A
Bemessungsdauerstrom [Iu]
35 A
Bemessungskurzschlusseinschaltvermögen [Icm]
50 kAeff
Schaltkategorie
AC 22 B
Überspannungskategorie
IV
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV
Stromwärmeverlust pro Strombahn bei Ie
0.5 W
VerlustleistungVerlustleistung pro Strombahn mit Sicherungseinsatz bei Ie
4,3 W
Mechanisch
Standardfrontabmessung
45 mm
Gehäusesockelmaß
86 mm
Einbaubreite
27 pro Pol (1,5 MU) mm
Gewicht
147
441 g
Montage
Schnellbefestigung auf Hutschiene nach IEC/EN 60715
Schutzart
IP20
Klemmen
Liftklemmen
Anschlussquerschnitteeindrähtig
1.5 - 35 mm2
Temperaturbereich
-25 … +60 °C
Brandklasse nach UL94
V0, Glühdrahtprüfung 960 °C
Anzugsdrehmoment Anschlussschrauben
max. 4 Nm
Überspannungskategorie/Verschmutzungsgrad
III/3

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
35 A
Verlustleistung pro Pol, stromabhängig [Pvid]
4.3 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
12.9 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C

Technische Daten nach ETIM 8.0

Schutzschaltgeräte, Sicherungen (EG000020) / D0-Sicherungslasttrennschalter (EC000277)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schmelzsicherungssysteme / NEOZED-Sicherungslasttrennschalter (ecl@ss10.0.1-27-14-21-10 [AKE282013])
Polzahl
3
Baugröße
D02
Bemessungsspannung
400 V
Bemessungsstrom
35 A
