Doepke FI-Schutzschalter 4P 63A 300mA Typ B+ HD PV
Art.-Nr.: BS-001619·EAN: 4014712285064
- Allstromsensitiv Typ B+ — erkennt alle Fehlerströmtypen inkl. DC-Anteile aus PV-Wechselrichtern
- PV-optimierte Kurzzeitverzögerung — reduziert Fehlauslösungen durch Stoßströme, erhöht Anlagenverfügbarkeit
- HD-Ausführung — erhöhter Schutz gegen Umwelteinflüsse für raue Standorte und Außenanlagen
- Kurzschlussfestigkeit Icw 6 kA — hohe Sicherheit auch in leistungsstarken Anlagen
- Betriebstemperatur -25 bis +60 °C — zuverlässig bei extremen klimatischen Bedingungen
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Allstromsensitiver FI-Schutzschalter speziell für Photovoltaikanlagen – mit PV-optimierter Kurzzeitverzögerung für maximale Verfügbarkeit und minimale Fehlauslösungen.
Typ B+ erkennt alle Fehlerströmtypen inklusive Gleichstromanteile aus PV-Wechselrichtern. Bemessungsstrom 63 A, Auslöseschwelle 300 mA. Kurzschlussfestigkeit Icw 6 kA, Stoßstromfestigkeit 3 kA. HD-Ausführung für erhöhten Schutz gegen schädliche Umwelteinflüsse. Betriebstemperatur von -25 bis +60 °C.
Ideal für 4-polige Stromkreise in privaten und gewerblichen PV-Anlagen. Die DIN-Schienenmontage und optionale Zusatzeinrichtungen ermöglichen eine flexible Integration in bestehende Schaltschrankkonzepte.
Lieferumfang
- 1x Doepke FI-Schutzschalter 4P 63A 300mA Typ B+ HD
Technische Daten
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 63 A |
| Bemessungsfehlerstrom | 0.3 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 10.6 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Selektiver-Typ | Nein |
| Kurzzeitverzögerter Typ | Ja |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | Ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | Ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5..50 mm² |
| Farbe | grau |
| RAL-Nummer (ähnlich) | 7035 |

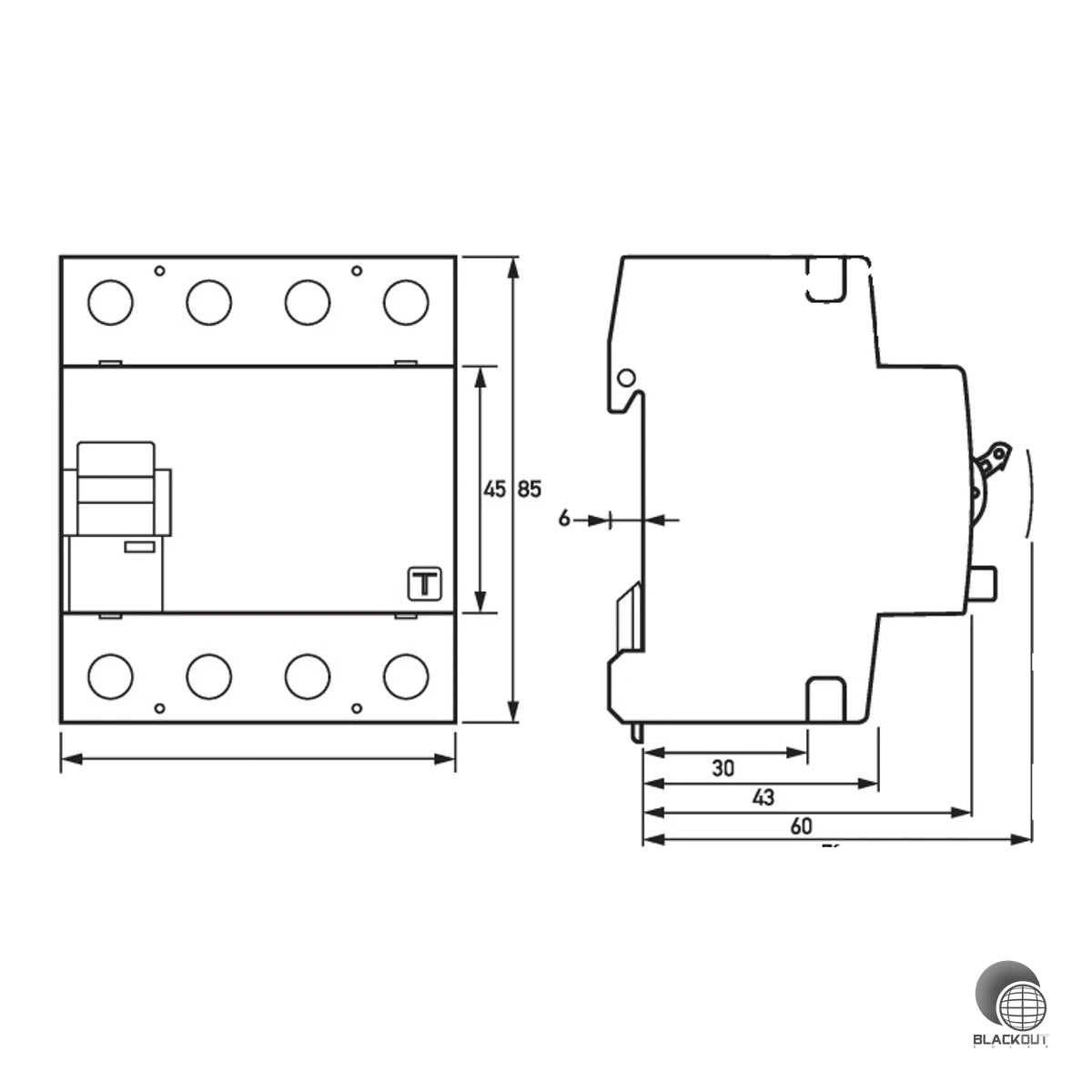

| Gerätebreite | 72 mm |
| Explosionsgeschützt | Nein |
| Gerätehöhe | 85 mm |
| Gerätetiefe | 75 mm |
| Gewicht | 0.48 kg |
| Artikelnummer | BS-001619 |
| EAN / GTIN | 4014712285064 |
