Doepke DRCBO 4 16A/0,1A Typ B+ FI-/LS-Schalter PV
Art.-Nr.: BS-001629·EAN: 4014712285699
- Allstromsensitiver Typ B+ — optimaler Fehlerstromschutz für PV-Anlagen
- PV-optimierte Kurzzeitverzögerung — reduziert Fehlauslösungen durch Stoßströme
- 2 in 1: FI + LS in 2,5 TE — platzsparend für kompakte Verteilungen
- 6 kA Schaltvermögen nach EN 61009-1 — sicherer Kurzschlussschutz
- Mitschaltender Neutralleiter — vollständige 1P+N-Absicherung
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Fehlerstrom- und Überstromschutz in einem platzsparenden 2,5-TE-Gerät, entwickelt für den Einsatz in PV-Anlagen und kompakten Verteilerschränken.
• Allstromsensitiver Fehlerstromtyp B+ schützt zuverlässig in PV-Umgebungen
• Bemessungsfehlerstrom 0,1 A mit PV-optimierter Kurzzeitverzögerung
• Bemessungsschaltvermögen 6 kA nach EN 61009-1
• Auslösecharakteristik C – geeignet für Verbraucher mit höheren Einschaltströmen
• Mitschaltender Neutralleiter (1P+N), Betriebstemperatur –25 bis +40 °C
Ideal für Installateure und Eigenheimbesitzer, die in Photovoltaikanlagen zuverlässigen Schutz auf engstem Raum benötigen. Die Kurzzeitverzögerung minimiert Fehlauslösungen durch PV-typische Stoßströme und erhöht damit die Verfügbarkeit der Anlage.
Lieferumfang
- 1x Doepke DRCBO 4 FI-/LS-Kombination 1P+N 16A/0,1A Typ B+
Technische Daten
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Bemessungsfehlerstrom | 0.1 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | B+ |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 3.6 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | Ja |
| Mit Verriegelungsvorrichtung | Nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |

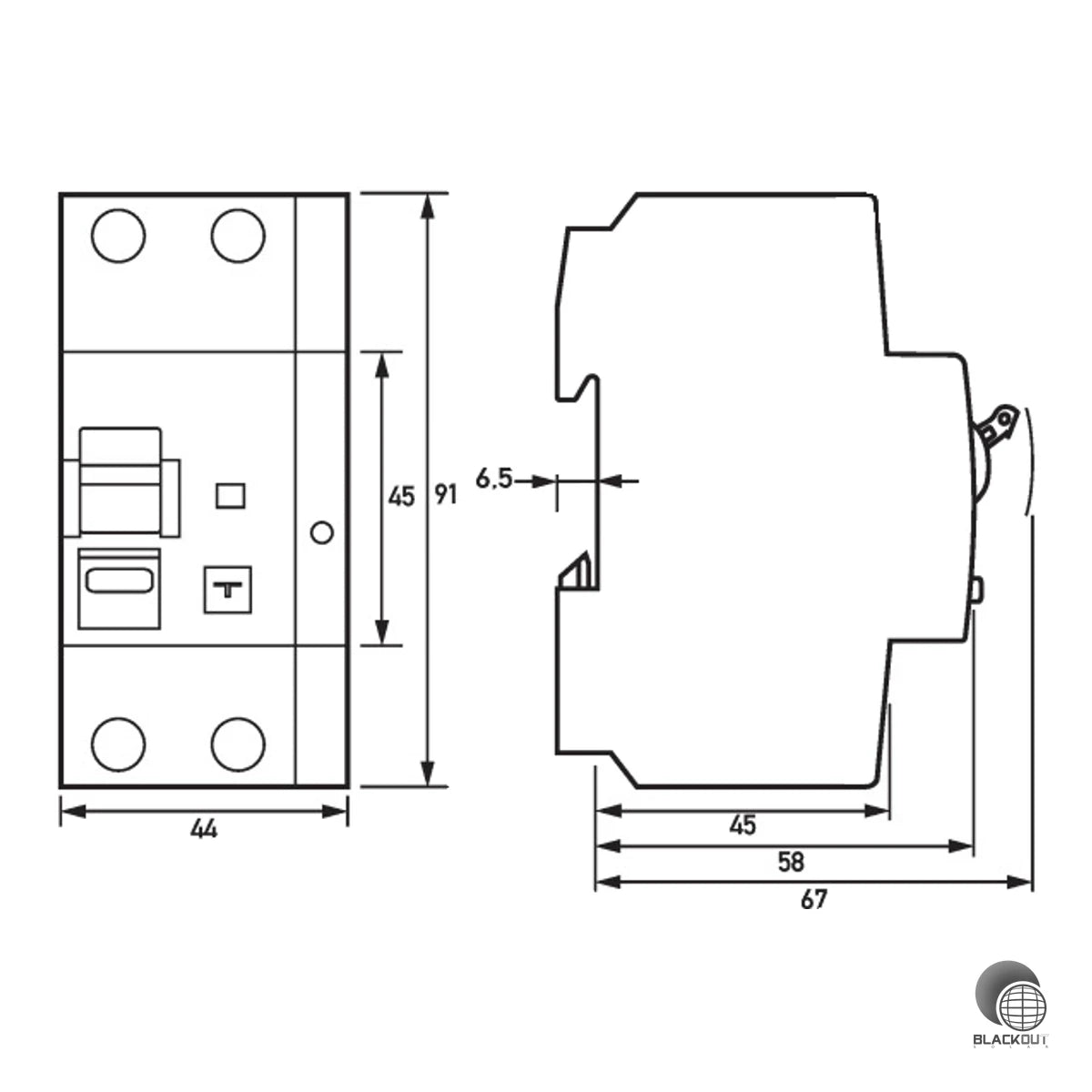

| Breite in Teilungseinheiten | 2.5 |
| Einbautiefe | 67 mm |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Gewicht | 0.278 kg |
| Artikelnummer | BS-001629 |
| EAN / GTIN | 4014712285699 |
