DEHN DEHNcube PV Typ 1+2 GAK 1200V 2MPPT MC4
- Typ 1+2 Kombi-Ableiter — Blitz- und Überspannungsschutz in einem Gerät
- IP65 und IK08 — robust und wetterfest für den Außeneinsatz
- Original MC4-Steckverbindungen — schnelle, werkzeugfreie PV-Verkabelung
- Schutzpegel < 3,8 kV bei ≤ 25 ns Ansprechzeit — zuverlässiger Geräteschutz
- Funktionsanzeige grün/rot — Defekte sofort erkennen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Kombinierter Blitz- und Überspannungsschutz für Photovoltaikanlagen bis 1200 V DC in einem kompakten Kunststoffgehäuse. Der Generatoranschlusskasten schützt zwei MPP-Eingänge mit je einem String gemäß DIN IEC 60364-7-712.
- Überspannungsschutz Typ 1+2 mit Blitzstoßstrom bis 6,25 kA (10/350 µs) pro Ableiter
- Schutzpegel unter 3,8 kV bei Ansprechzeit von max. 25 ns
- IP65-Schutzart und IK08-Schlagfestigkeit für den geschützten Außeneinsatz
- Original MC4-Steckverbindungen für schnelle und sichere Verkabelung
- Grün/rot-Anzeige zur einfachen Funktions- und Defektkontrolle
Geeignet für professionelle PV-Installationen auf Eigenheimen und Gewerbedächern. Der Klarsichtdeckel mit Druckausgleichselement ermöglicht eine schnelle Sichtprüfung im laufenden Betrieb.
Lieferumfang
- 1x DEHN DEHNcube PV DCU 2 YPV 1+2 1200 2M 1S MC4 Generatoranschlusskasten
Technische Daten
| Max. Eingangsspannung DC | 1200 V |

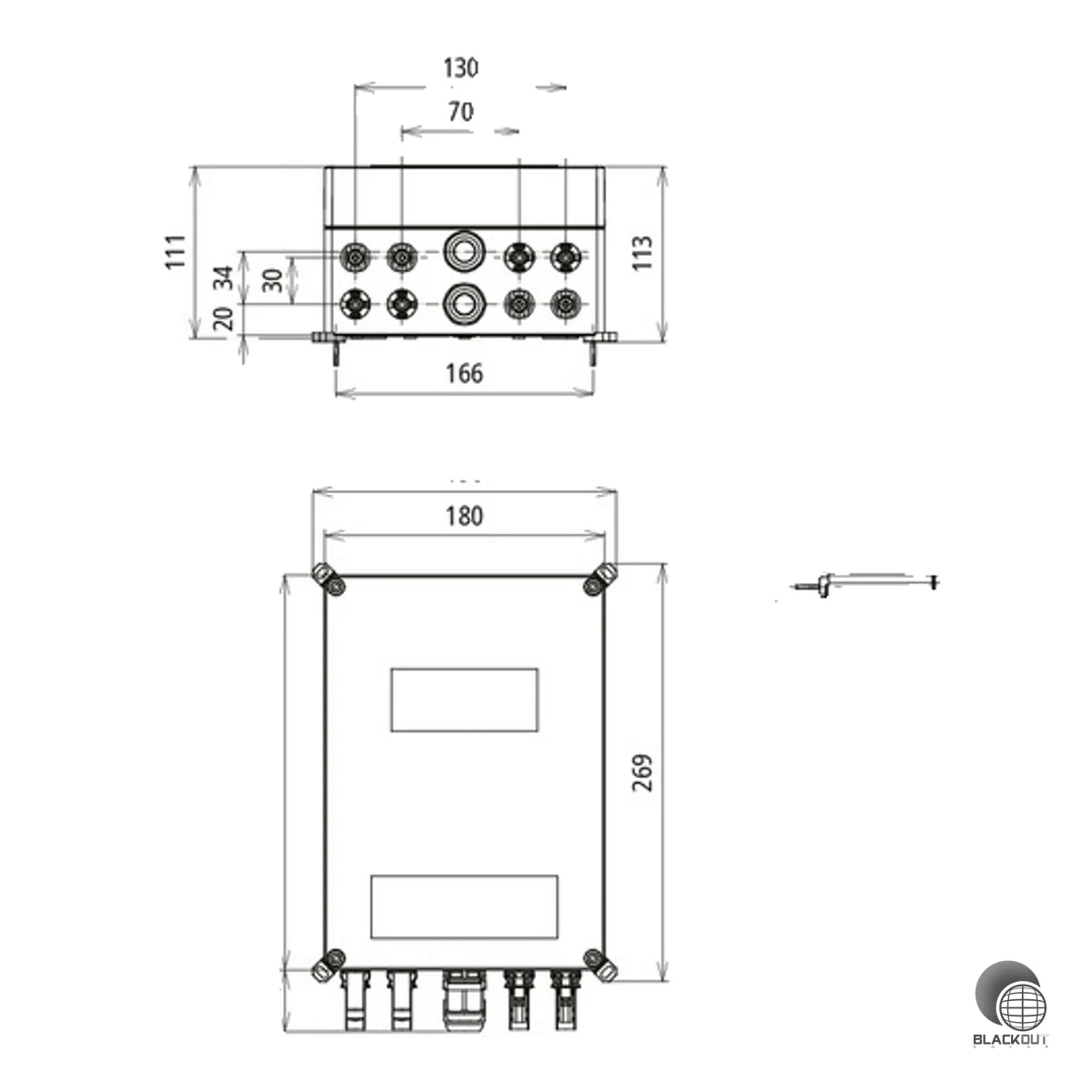

| Breite | 254 mm |
| Höhe | 180 mm |
| Tiefe | 111 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Monitoring-Funktion | nein |
| Max. Ausgangsstrom | 40 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 6 |
| Art der Einführung | sonstige |
| Mit Erdungsanschluss | Ja |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Blitzstoßstrom (10/350 µs) | 6.25 kA |
| Gesamtableitstoßstrom (10/350 µs) | 12.5 kA |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Max. Ableitstoßstrom (8/20 µs) | 40 kA |
| Schutzpegel (UP) | < 3.8 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -35 ... +60 °C |
| Bemessungsisolationsspannung DC | 1500 V |
| Gewicht | 2.76 kg |
| Deckelausführung | Klarsichtdeckel mit Produkt-Kennzeichnung |
| Druckausgleichselement | Ja |
| Anschlussquerschnitt min. | 2x 10 mm² / 1x 16 mm² |
| Anschlussquerschnitt max. | 35 mm² mehrdrähtig / 25 mm² feindrähtig |
| MC4 Anschlussquerschnitt | 2.5 - 10 mm² feindrähtig |
| Funktionsanzeige | grün/rot |
| Artikelnummer | BS-001458 |
| EAN / GTIN | 4013364529212 |
