DEHN DEHNcube PV DCU 2 YPV 1+2 1000 3M 2S FM
Art.-Nr.: BS-001549·EAN: 4013364534766
- Kombinierter Überspannungsschutz Typ 1+2 — Blitz- und Überspannungsschutz in einem Gerät
- IP65 + IK08 — robust für die dauerhafte Außenmontage
- Push-in Klemmen — werkzeugfreier Anschluss für schnelle Installation
- Fernmeldekontakt (FM) — Statusüberwachung mit grün/rot Anzeige
- Schutzpegel ≤ 3,8 kV bei Ansprechzeit ≤ 25 ns
BESTELLBAR · 6–9 Wochen
Sicher bezahlen mit
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Kompakter Generatoranschlusskasten von DEHN für die DC-seitige Absicherung von Photovoltaikanlagen bis 1000 V. Der integrierte Überspannungsschutz Typ 1+2 bietet Blitz- und Überspannungsschutz in einem Gerät.
- Drei MPP-Eingänge mit je zwei Strings, Nennlaststrom 30 A
- Blitzstoßstrom 6,25 kA (10/350 µs), Schutzpegel ≤ 3,8 kV
- IP65 und IK08 für die Außenmontage, Betriebstemperatur -35 °C bis +60 °C
- Push-in Klemmen für schnellen Anschluss, Fernmeldekontakt (FM) zur Statusüberwachung
Geeignet für private und gewerbliche PV-Anlagen gemäß DIN IEC 60364-7-712. Der Klarsichtdeckel ermöglicht eine schnelle Sichtkontrolle der grün/rot Funktionsanzeige.
Lieferumfang
- 1x DEHN DEHNcube PV DCU 2 YPV 1+2 1000 3M 2S FM Generatoranschlusskasten
Technische Daten
| Max. Eingangsspannung DC | 1000 V |

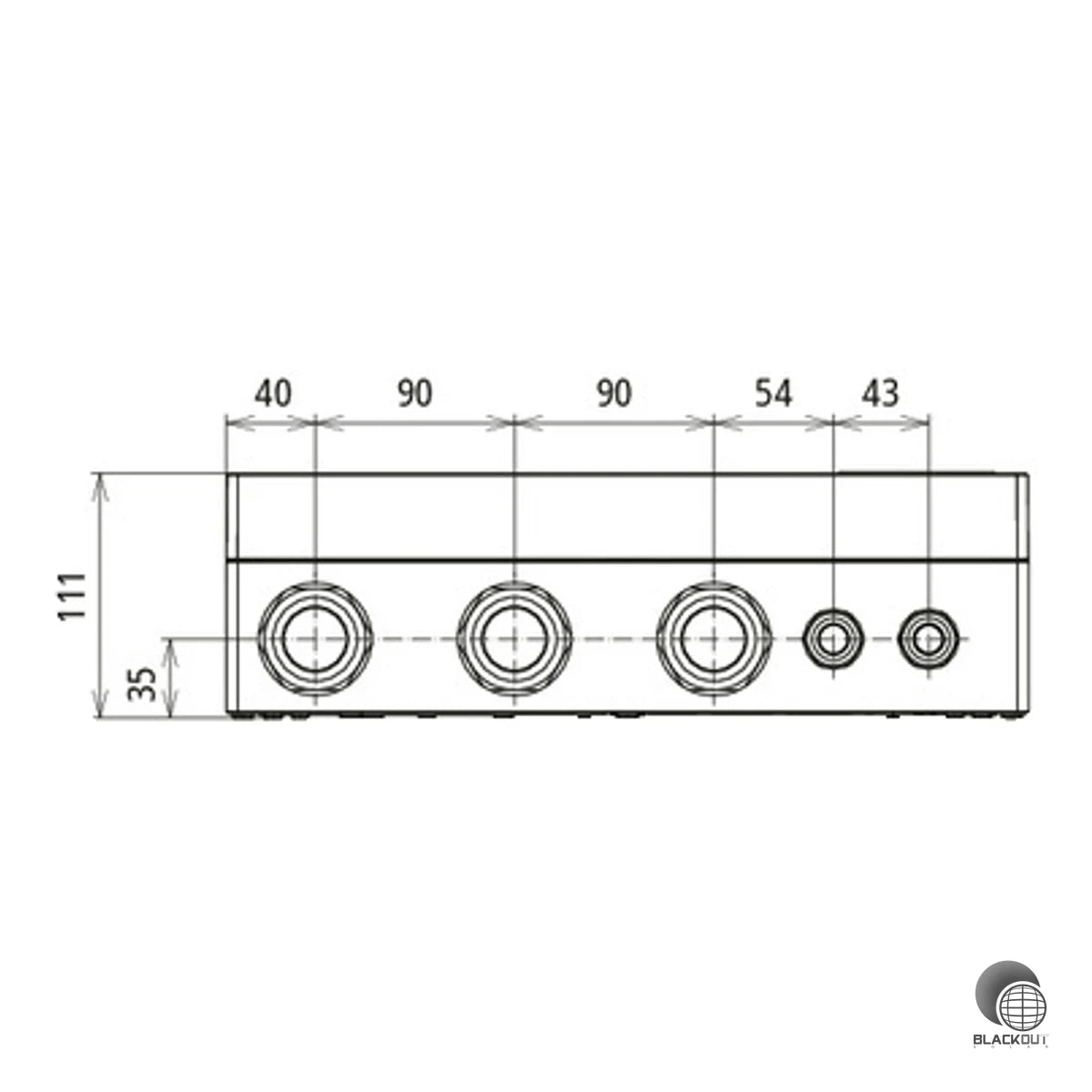

| Breite | 361 mm |
| Höhe | 254 mm |
| Tiefe | 111 mm |
| Werkstoff | Kunststoff |
| Schutzart (IP) | IP65 |
| Schlagfestigkeit | IK08 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Monitoring-Funktion | ja |
| Max. Ausgangsstrom | 30 A |
| Farbe | grau |
| Anzahl der Leitungseinführungen | 20 |
| Art der Einführung | Verschraubung |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Gesamtableitstoßstrom (10/350 µs) | 12.5 kA |
| Blitzstoßstrom (10/350 µs) | 6.25 kA |
| Schutzpegel (UP) | ≤ 3.8 kV |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -35 ... +60 °C |
| Bemessungsisolationsspannung DC | 1000 V |
| Anzahl MPPT-Eingänge | 3 |
| Strings pro MPPT | 2 |
| Anschlussquerschnitt DC (min.) | 2.5 mm² |
| Anschlussquerschnitt DC (max.) | 6 mm² |
| Anschlussquerschnitt PE (max.) | 35 mm² |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Gewicht | 3.58 kg |
| Deckelausführung | Klarsichtdeckel |
| Einbauort | Außen |
| Artikelnummer | BS-001549 |
| EAN / GTIN | 4013364534766 |
