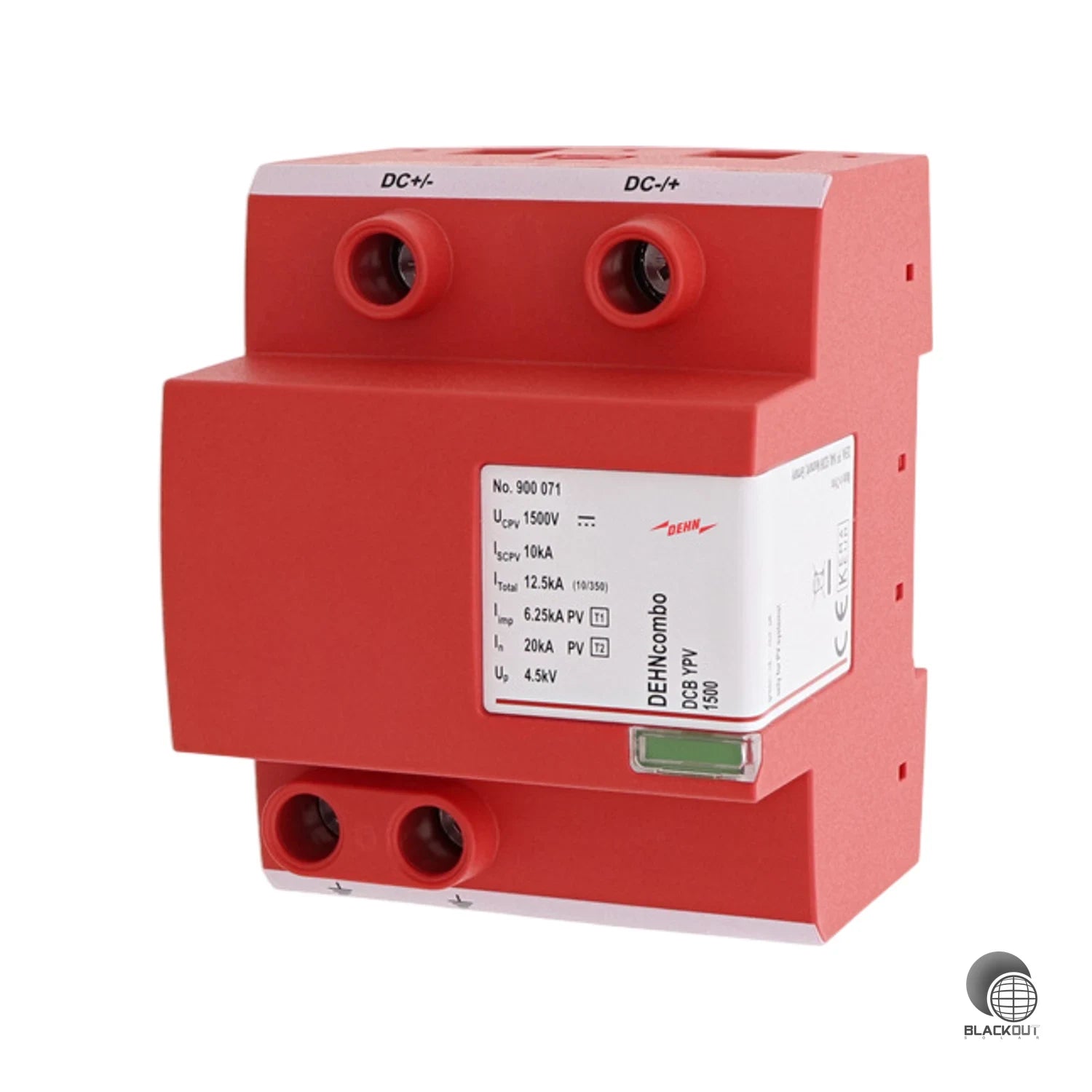

DEHN DEHNcombo DCB YPV 1500 Kombi-Ableiter Typ 1+2
- Typ 1 + Typ 2 kombiniert — vollständiger Blitz- und Überspannungsschutz in einem kompakten 4-TE-Gerät
- Geeignet für geerdete und ungeerdete PV-Systeme — universell einsetzbar ohne Zusatzkomponenten
- Y-Schaltung verhindert Geräteschäden bei Isolationsfehlern — erhöht Langlebigkeit und Betriebssicherheit
- Optische Statusanzeige (grün/rot) — Funktionskontrolle ohne Messgerät auf einen Blick
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails
Zuverlässiger Blitz- und Überspannungsschutz für PV-Anlagen bis 1500 V DC — geeignet für geerdete und ungeerdete Systeme nach IEC 60364-7-712.
• Kombinierter Typ 1 + Typ 2 in einem Gerät — spart Platz im Schaltschrank und reduziert den Verkabelungsaufwand

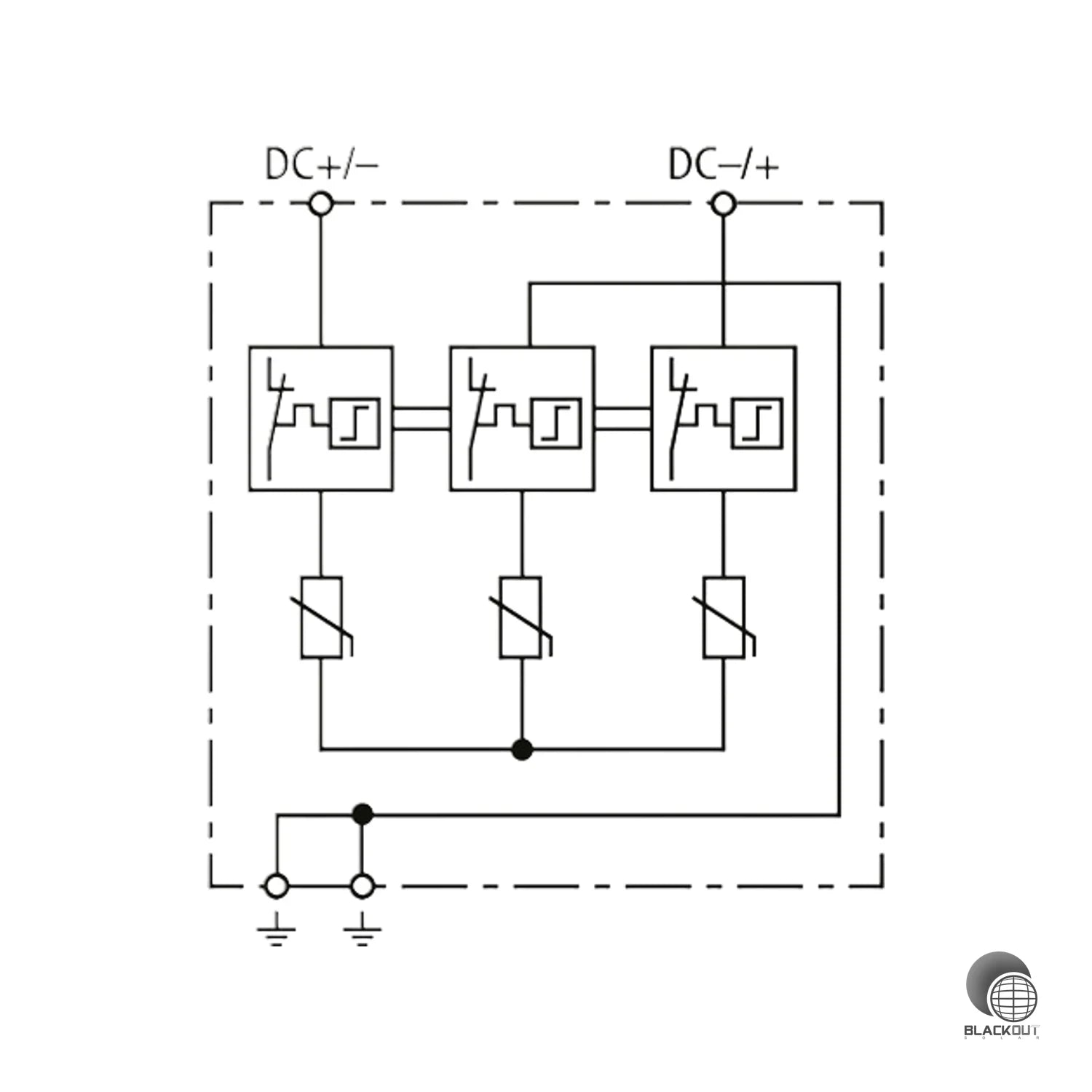

• Bewährte Y-Schaltung schützt den Ableiter selbst vor Schäden bei Isolationsfehlern im Generatorkreis — erhöht die Betriebssicherheit
• 12,5 kA Blitzstoßstromableitung (10/350 µs) — schützt zuverlässig auch bei direkten Blitzeinschlägen
• Optische Funktions- und Defektanzeige (grün/rot) — Zustand auf einen Blick erkennbar, ohne Messgerät
• Hutschienenmontage auf 35 mm DIN-Schiene — schnelle, normgerechte Installation
Ideal für Installateure und Anlagenbauer, die PV-Wechselrichter in Neuanlagen oder Nachrüstprojekten normkonform schützen müssen. Ebenso geeignet für den Einsatz in DC-Batteriespeichersystemen. Das kompakte 4-TE-Gehäuse passt in gängige Verteilerschränke und Wechselrichter-Zentralen.
Lieferumfang
- 1x DEHN DEHNcombo DCB YPV 1500 Kombi-Ableiter
Technische Daten
| Netzform IT | Nein |
| Netzform TN-C-S | Nein |
| Baugröße | 4 TE |
| Netzform TT | Nein |
| Blitzstoßstrom (10/350 µs) | 12.5 kA |
| Max. PV-Spannung | 1500 V |
| Schutzpegel (DC+ - DC-) | 4.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Signalisierung am Gerät | optisch |
| Fernsignalisierung | Nein |
| Prüfklasse | Typ 1 und 2 |
| Netzform TN-S | Nein |
| Netzform sonstige | Nein |
| Schutzpegel (DC+/DC- - PE) | 4.5 kV |
| Netzform DC | Ja |
| Polzahl | 2 |
| Netzform TN-C | Nein |
| Spannungsschaltende Funkenstreckentechnologie | Nein |
| Integrierte Vorsicherung | Nein |
| Schutzart (IP) | IP20 |
| Netzform TN | Nein |
| Montageart | Hutschiene TH35 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Nein |
| Überstromgeschützter Spannungsabgriff | Nein |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Max. Ableitstoßstrom (8/20 µs) | 40 kA |
| Gesamtableitstoßstrom (8/20 µs) DC+/DC- → PE | 40 kA |
| Gesamtableitstoßstrom (10/350 µs) DC+/DC- → PE | 12.5 kA |
| Blitzstoßstrom (10/350 µs) DC+→PE / DC-→PE | 6.25 kA |
| Kurzschlussfestigkeit (ISCPV) | 10 kA |
| Ansprechzeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 ... +80 °C |
| Min. Anschlussquerschnitt | 1.5 mm² |
| Anzahl Ports | 1 |
| Gehäusewerkstoff | Thermoplast (UL 94 V-0), Farbe rot |
| Einbauort | Innenraum |

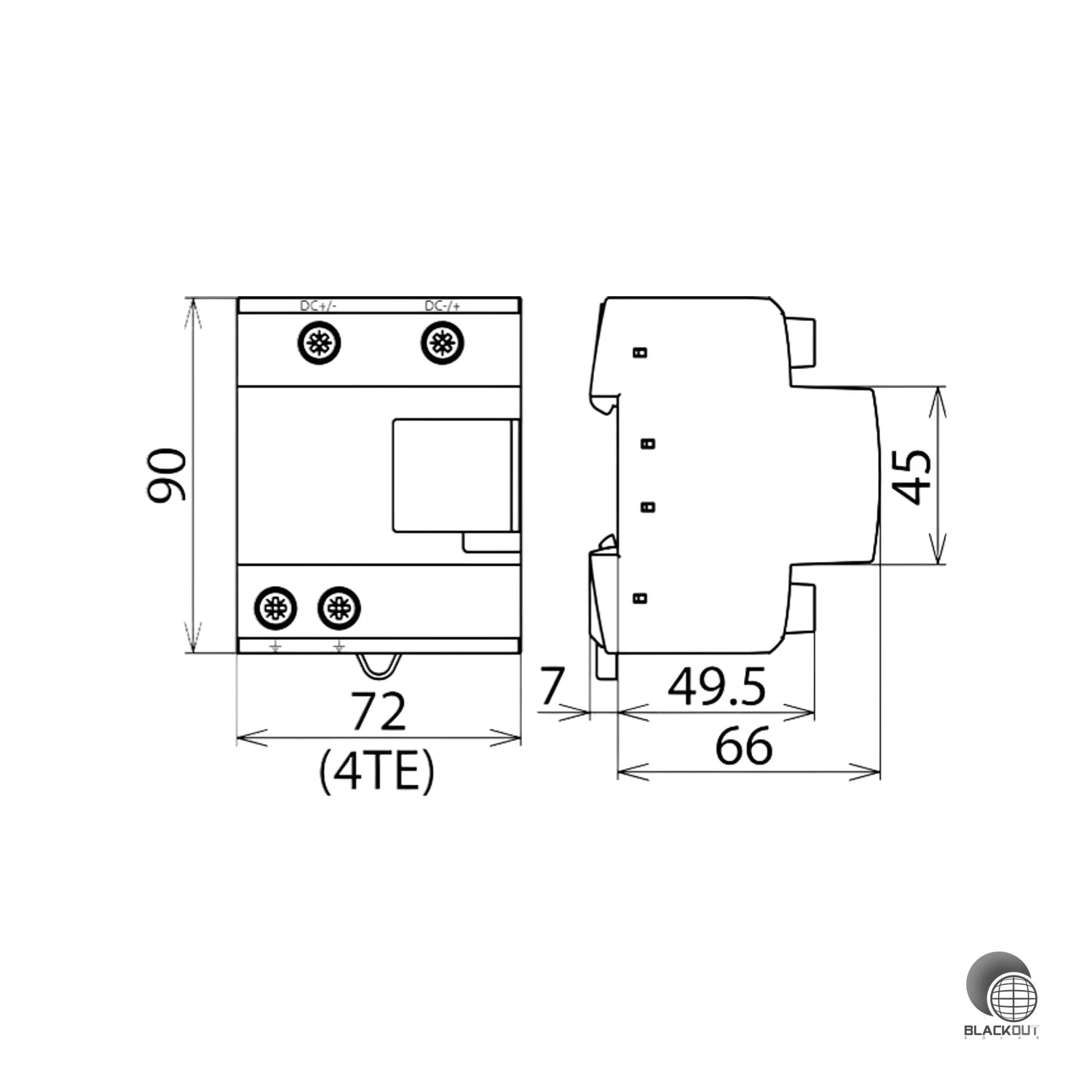

| Einbaumaße | 4 TE, DIN 43880 |
| Zulassungen | KEMA, UL |
| Gewicht | 0.562 kg |
| Artikelnummer | BS-003782 |
| EAN / GTIN | 6942299504545 |
