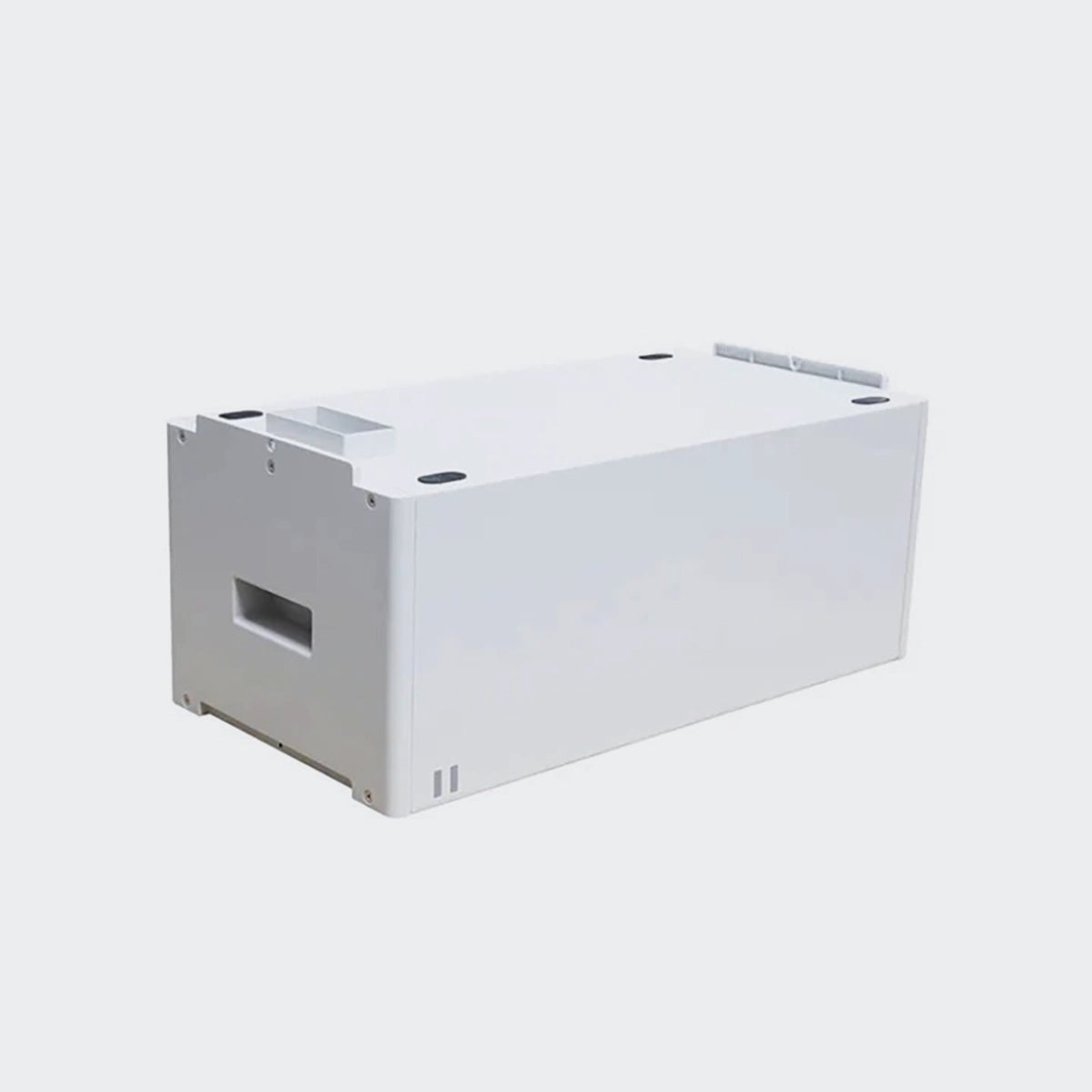

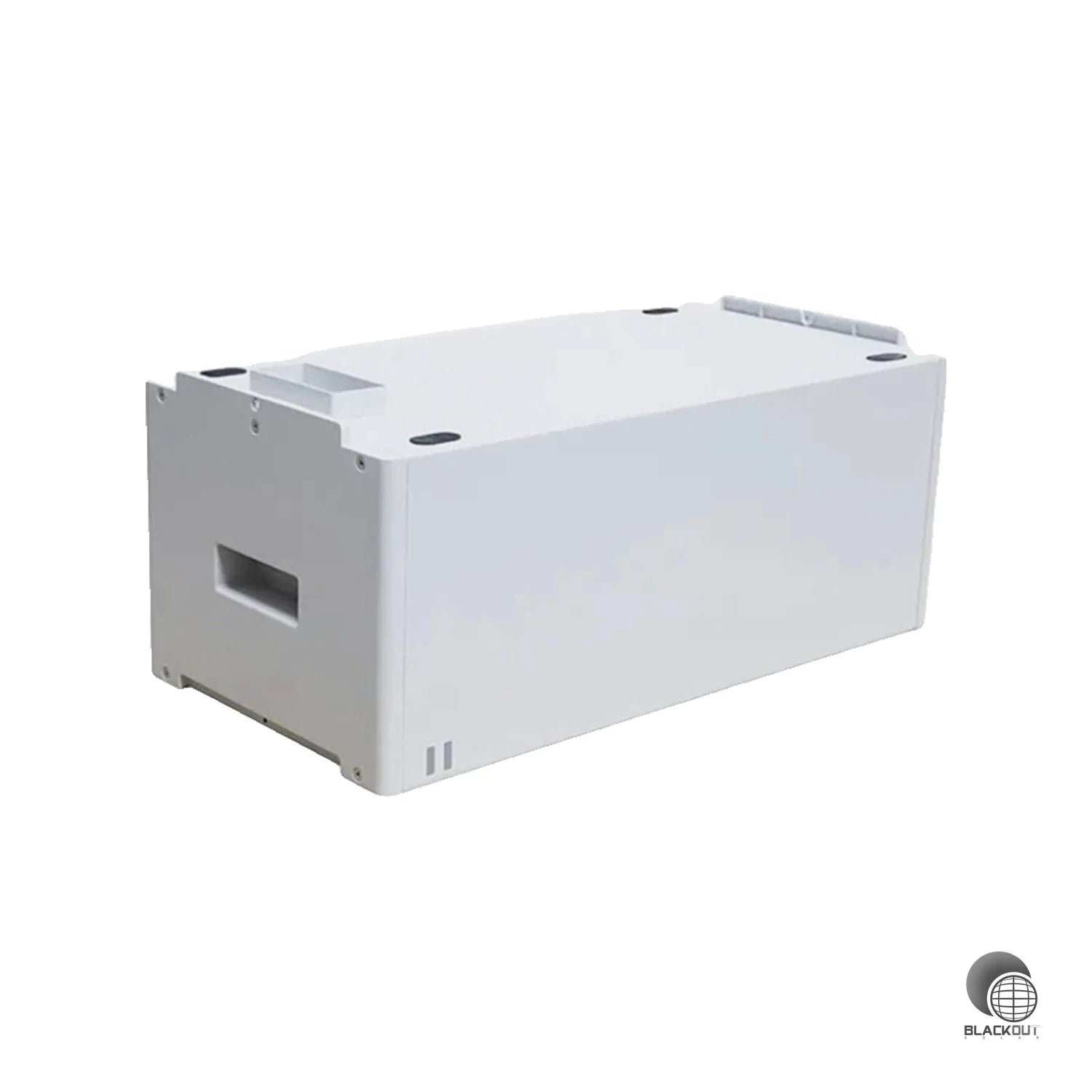

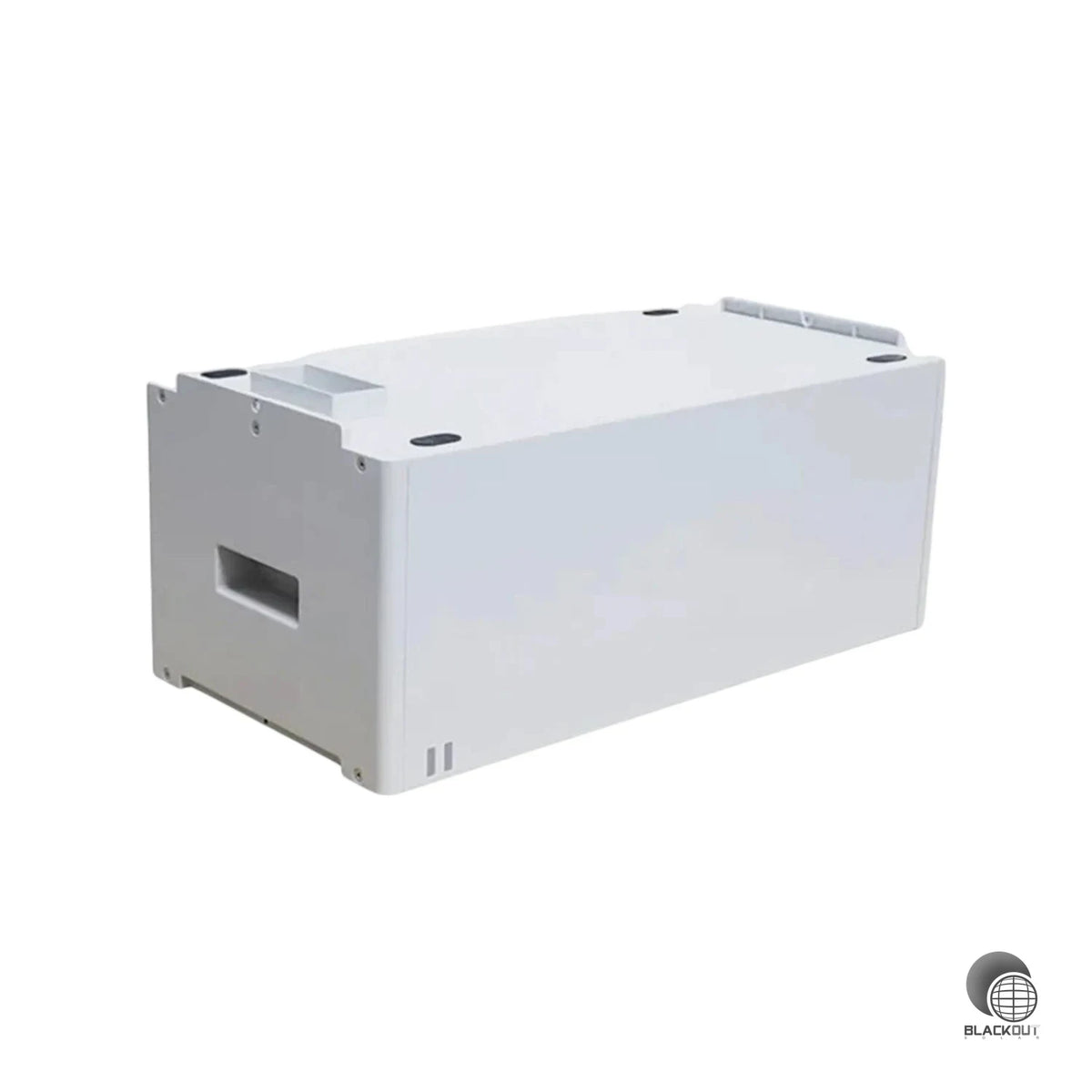

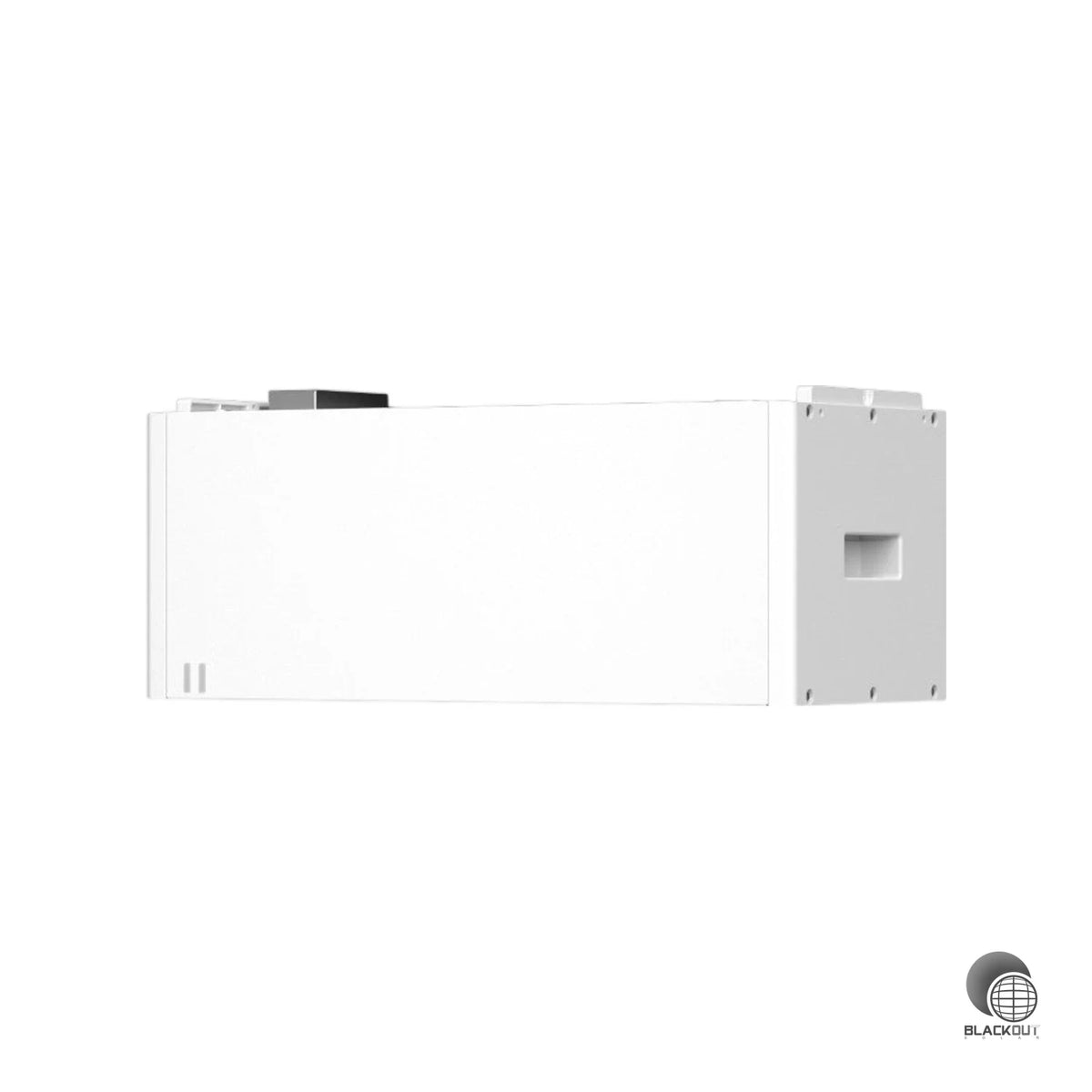

BYD Battery-Box HVM+ Batteriemodul 2,76 kWh

Das BYD Battery-Box HVM+ Batteriemodul mit 2,76 kWh ist die modulare Speichereinheit für das Hochvolt-Batteriesystem BYD Battery-Box HVM+. Dank moderner Lithium-Eisenphosphat-Technologie (LiFePO₄), hoher Leistungsfähigkeit und flexiblem modularen Aufbau eignet sich das System ideal zur Speicherung von Solarstrom in privaten und gewerblichen Photovoltaikanlagen.

Jedes HVM+ Modul verfügt über eine Nennkapazität von 2,76 kWh und eine Nennspannung von 51,2 V. Je nach gewünschter Speicherkapazität werden mehrere Module zu einem Batterie-Turm kombiniert. Ein HVM+ System besteht aus mindestens 3 und maximal 8 Batteriemodulen und ermöglicht damit Speicherkapazitäten von 8,28 bis 22,08 kWh pro Turm.

Durch die Möglichkeit, bis zu drei entsprechende HVM+ Batteriesysteme zu kombinieren, lässt sich die Gesamtkapazität auf bis zu 66,2 kWh erweitern.

Die Vorteile des BYD HVM+ Moduls

• 2,76 kWh Speicherkapazität pro Modul

• Moderne und sichere LiFePO₄-Batterietechnologie

• 51,2 V Nennspannung je Batteriemodul

• Modular erweiterbares Hochvolt-Speichersystem

• 3 bis 8 Module pro HVM+ Batterie-Turm

• 8,28 bis 22,08 kWh Speicherkapazität pro Turm

• Bis zu 66,2 kWh Gesamtkapazität durch mehrere Systeme

• Maximaler kontinuierlicher Lade-/Entladestrom von 50 A

• Spitzenstrom bis 80 A für 15 Sekunden

• Integrierter Balancing-Optimizer

• Erweiterbarkeit für zukünftigen zusätzlichen Speicherbedarf

• Patentierte interne Steckverbindungen für eine einfache Installation

• Für On-Grid-, Backup- und Off-Grid-Anwendungen

• Für Innen- und Außeninstallation geeignet

• Schutzart IP55

• Kommunikation über CAN / RS485

• Hohe Sicherheitsstandards

• 10 Jahre Herstellergarantie gemäß BYD Garantiebedingungen

Flexibler Stromspeicher für Photovoltaikanlagen

Mit der Battery-Box HVM+ verfolgt BYD konsequent ein modulares Speicherkonzept. Statt von Beginn an einen überdimensionierten Batteriespeicher installieren zu müssen, kann die Kapazität passend zum tatsächlichen Energiebedarf gewählt werden.

Ein HVM+ Batterie-Turm kann mit folgenden Kapazitäten aufgebaut werden:

Konfiguration	Module	Speicherkapazität
HVM+ 8.3	3	8,28 kWh
HVM+ 11.0	4	11,04 kWh
HVM+ 13.8	5	13,80 kWh
HVM+ 16.6	6	16,56 kWh
HVM+ 19.3	7	19,32 kWh
HVM+ 22.1	8	22,08 kWh

Damit lässt sich der Speicher beispielsweise an einen steigenden Stromverbrauch durch Wärmepumpe, Elektroauto, Klimaanlage oder höheren Eigenverbrauch anpassen.

Sichere LiFePO₄-Technologie

Das HVM+ Batteriemodul setzt auf Lithium-Eisenphosphat-Zellen (LiFePO₄). Diese Zellchemie zeichnet sich insbesondere durch hohe thermische Stabilität, Sicherheit und eine lange Lebensdauer aus.

BYD verfügt über langjährige Erfahrung in der Entwicklung von LFP-Batteriesystemen und setzt diese Technologie sowohl in stationären Energiespeichern als auch in anderen Anwendungen ein.

Hohe Leistung für Eigenverbrauch und Backup

Das HVM+ System wurde für leistungsstarke Photovoltaik-Speicherlösungen entwickelt. Der maximale kontinuierliche Lade- und Entladestrom beträgt 50 A. Kurzzeitig sind bis zu 80 A für 15 Sekunden möglich.

In Verbindung mit einem kompatiblen Wechselrichter eignet sich das Batteriesystem deshalb nicht nur zur Erhöhung des PV-Eigenverbrauchs, sondern auch für Backup- und Off-Grid-Anwendungen.

Die tatsächlich verfügbare Leistung ist vom eingesetzten Wechselrichter, der Anzahl der Batteriemodule, dem Ladezustand sowie den Betriebsbedingungen abhängig.

Intelligentes Batteriemanagement

Die HVM+ Generation kombiniert das modulare Speicherkonzept mit intelligenten Managementfunktionen. Dazu gehören unter anderem:

• automatische SOC-Anpassung

• integrierte Zell- und Modulüberwachung

• Balancing der Batteriemodule

• Remote-Diagnose

• OTA-Unterstützung

• intelligente Systemkonfiguration

Dadurch kann das Batteriesystem effizient überwacht und betrieben werden.

Einfache modulare Installation

BYD setzt beim HVM+ auf ein modulares Stecksystem. Die Batteriemodule werden übereinander gestapelt und über interne Steckverbindungen miteinander verbunden.

Das reduziert den Verkabelungsaufwand innerhalb des Batterie-Turms und ermöglicht eine übersichtliche Installation.

Das komplette Batteriesystem ist bodenstehend ausgeführt und kann dank Schutzart IP55 sowohl im Innen- als auch im dafür geeigneten Außenbereich installiert werden.

Technische Daten – BYD Battery-Box HVM+ Modul

Eigenschaft	Wert
Hersteller	BYD
Produktserie	Battery-Box HVM+
Produkttyp	Hochvolt-Batteriemodul
Zelltechnologie	Lithium-Eisenphosphat (LiFePO₄)
Kapazität pro Modul	2,76 kWh
Nennspannung pro Modul	51,2 V
Gewicht	41,4 kg
Abmessungen ca.	610 × 240 × 282 mm
Module pro Batterie-Turm	3–8
Kapazität pro Turm	8,28–22,08 kWh
Max. kontinuierlicher Lade-/Entladestrom	50 A
Spitzenstrom	80 A / 15 s
Kommunikation	CAN / RS485
Betriebstemperatur	-10 °C bis +50 °C
Schutzart	IP55
Installation	Innen / Außen
Montage	Bodenstehend / stapelbar
Systemanwendungen	On-Grid / Backup / Off-Grid
Zertifizierungen	VDE 2510-50 / IEC 62619 / CE / UKCA / UN38.3
Herstellergarantie	10 Jahre gemäß Garantiebedingungen

Kompatibilität

Das BYD HVM+ Modul ist ausschließlich für den Aufbau bzw. die Erweiterung eines BYD Battery-Box HVM+ Systems vorgesehen.

Für den Betrieb wird eine vollständige und kompatible Systemkonfiguration einschließlich der erforderlichen Steuerungs-/Managementeinheit sowie eines von BYD freigegebenen Wechselrichters benötigt.

Bitte beachten: Die Wechselrichter-Kompatibilität und die erforderliche Mindestanzahl an Batteriemodulen können je nach Wechselrichtermodell variieren. Vor Bestellung bzw. Erweiterung sollte daher immer die aktuelle BYD-Kompatibilitätsliste geprüft werden.

Lieferumfang

1 × BYD Battery-Box HVM+ Batteriemodul 2,76 kWh

Sofern im Angebot nicht ausdrücklich anders angegeben, sind Steuerungseinheit, Wechselrichter, weiteres Installationsmaterial und zusätzliche Batteriemodule nicht Bestandteil des Lieferumfangs.
