Benning PV 2 SET Photovoltaik-Installationstester mit SUN 2 & Software
- Normgerechte Prüfung nach DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24) — vollständige Dokumentation inklusive
- Kennlinienmessung (I-U & P-U) mit Anzeige von Umpp, Impp und Füllfaktor — Leistungsnachweis für PV-Module
- Funkverbindung zwischen PV 2 und SUN 2 (bis 30 m) — gleichzeitige Erfassung von Einstrahlung und Messwerten
- SOLAR Manager PC-Software mit integrierter Moduldatenbank — STC-Berechnung und Kennlinienvergleich
- Umhängetasche für handfreies Arbeiten — sicher an schwer zugänglichen und gefährlichen Messstellen
- 14 Tage Widerrufsrecht
- Schneller europaweiter Versand
- Volle Herstellergarantie
Produktdetails

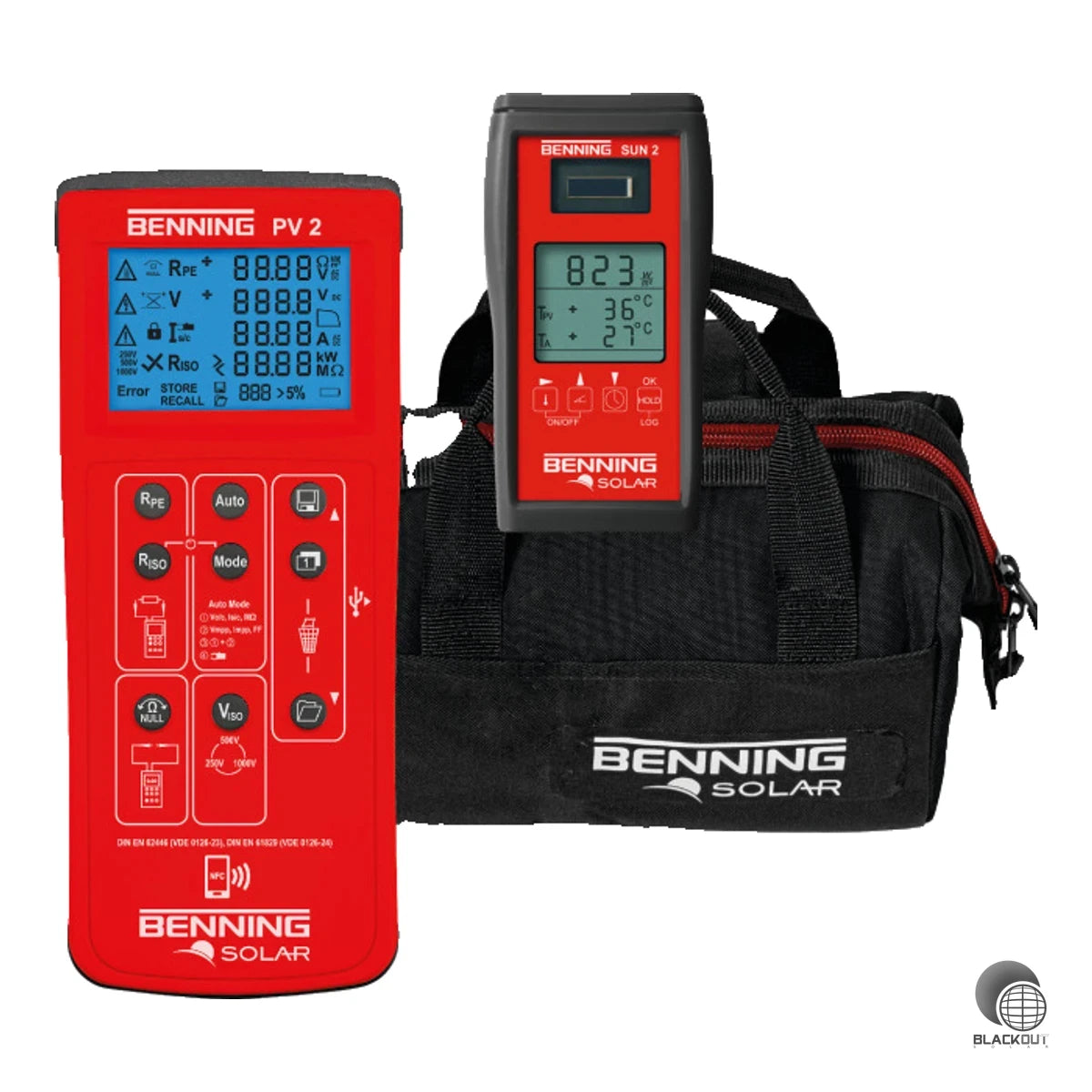

Das Set vereint alle Werkzeuge für die professionelle Inbetriebnahme- und Wiederholungsprüfung netzgekoppelter PV-Anlagen in einem Paket.
• PV 2 Installationstester: I-U- und P-U-Kennlinienmessung, Isolationsprüfung mit 250/500/1000 V, Uoc bis 1000 V DC, Isc bis 15 A DC, Anzeige von Umpp, Impp und Füllfaktor
• SUN 2 Messgerät: Solare Einstrahlung 100–1250 W/m², Modul- und Umgebungstemperatur -30 bis +125 °C, digitaler Kompass und Neigungswinkelmesser, Funkübertragung bis 30 m
• SOLAR Manager PC-Software: Dokumentation, STC-Berechnung und Kennlinienvergleich mit integrierter Moduldatenbank
• Umhängetasche für handfreies Arbeiten an schwer zugänglichen Messstellen
Ideal für PV-Installateure, Elektriker und Sachverständige, die normkonforme Prüfprotokolle gemäß VDE 0126-23 und VDE 0126-24 erstellen müssen. Dank automatischer Prüfabläufe, Funkanbindung zwischen PV 2 und SUN 2 sowie USB-Schnittstelle lassen sich Prüfungen effizient dokumentieren und auswerten.

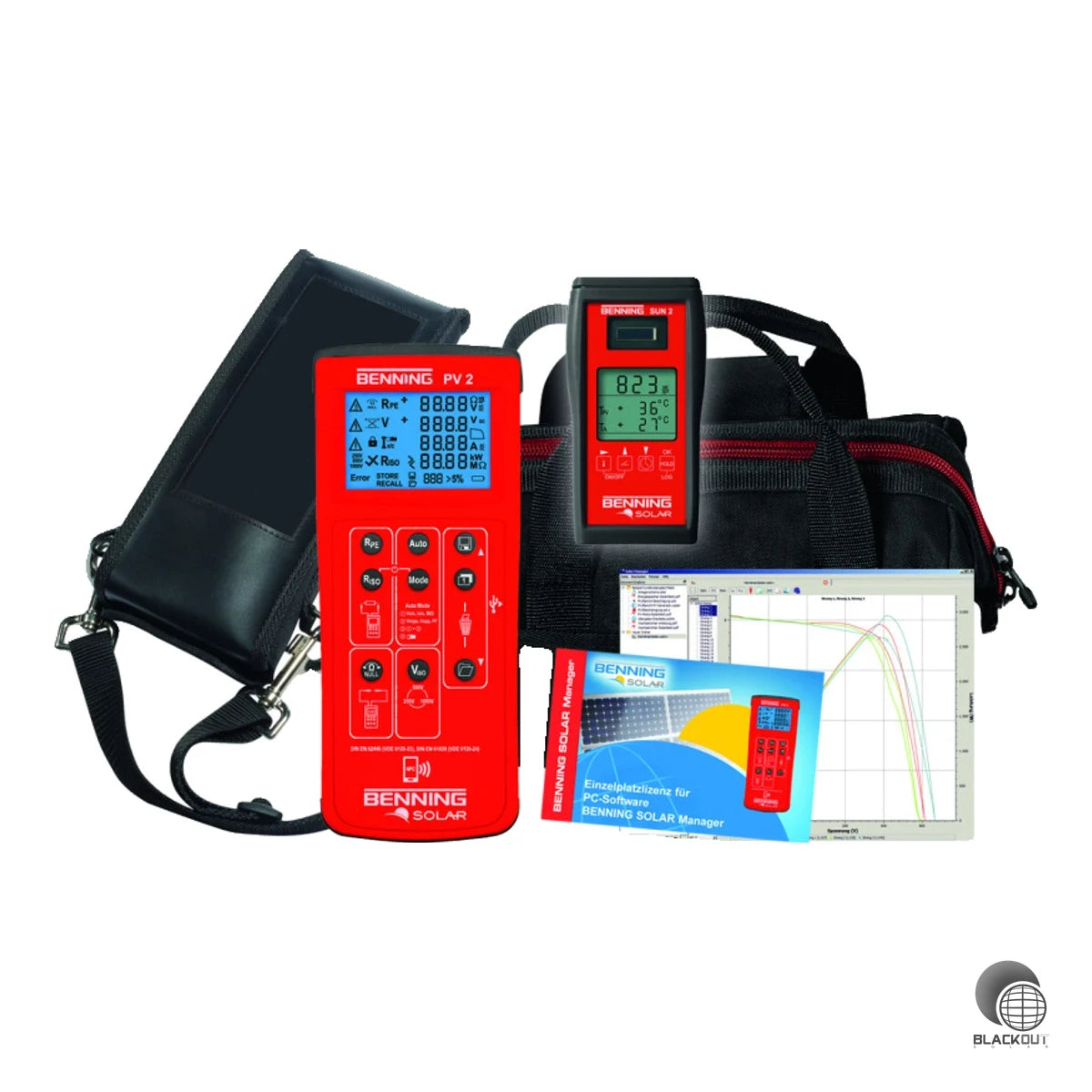

Lieferumfang
- 1x Benning PV 2 Photovoltaik-Installationstester und Kennlinienmessgerät
- 1x Benning SUN 2 Einstrahlungs- und Temperaturmessgerät (inkl. Tasche, Gummiholster, Modul- und Umgebungstemperatursensor, 2x AA Batterien, USB-Kabel, Downloadsoftware)
- 1x Benning SOLAR Manager PC-Software (Vollversion)
- 1x Umhängetasche PV 2
- Mess-, MC4- und Sunclix-Messleitungen, Krokoklemmen, Batterien (6x AA), Mini-USB-Kabel, Downloadsoftware BENNING SOLAR Datalogger
Technische Daten
| Mit Display | Ja |
| Ausführung der Schnittstelle | USB |
| Art der Spannungsversorgung | Batterie |
| Messwertspeicher | Ja |
| Durchgangswiderstand | 0..0 Ohm |
| Durchgangsmessung Strom | 0..0 mA |
| Kompensation des Messleitungswiderstandes | manuell |
| Leerlaufspannungsmessung Uoc | 5..1000 V |
| Kurzschlussstrommessung Isc | 0.5..15 A |
| Isolationswiderstandsmessbereich | 0.05..300 MOhm |
| Isolationswiderstandsmessung Spannung | 250..1000 V |
| Fremdspannungserkennung | Nein |
| Polaritätsprüfung | Ja |
| Erdschlussmessung | Nein |
| Messung Sonneneinstrahlung | Ja |
| Temperaturmessung | Ja |
| Modul Datenbank | Ja |
| Parallelleitungswiderstandsmessung Rp | Nein |
| Messung des internen Serienwiderstands Rs | Nein |
| Messung Maximum Power Point (MPP) | Ja |
| Spitzenleistungsmessung (Ppk) | Nein |
| Umstellung auf STC | Ja |
| Umstellung auf NOCT | Nein |
| Strom-Spannungs-Kurven-Aufzeichnung | Ja |
| Methode der Strom-Spannungs-Kurven-Aufzeichnung | sonstige |
| Füllfaktormessung (FF) | Nein |
| Messung des Wechselrichter-Wirkungsgrads | Nein |
| Leistungsverhältnis (PV) | 0 % |
| Mit Fernbedienung | Nein |
| Schutzart (IP) | IP40 |
| Messkreiskategorie | CAT I |
| Max. Spannung Messkreiskategorie | 1000 V |
| Länge | 270 mm |
| Breite | 115 mm |
| Höhe | 90 mm |
| Gewicht | 1.35 kg |
| Gewicht mit Akkupack | 1.36 kg |
| Prüfnorm | DIN EN 62446 (VDE 0126-23), DIN EN 61829 (VDE 0126-24) |
| Messbereich Solare Einstrahlung (SUN 2) | 100–1250 W/m² |
| Messbereich Temperatur (SUN 2) | -30–+125 °C |
| Funkreichweite PV 2 ↔ SUN 2 | ca. 30 m |
| Funkfrequenz | 433 MHz |
| Neigungswinkel (SUN 2) | 0–80 ° |
| Kompasspeilung (SUN 2) | 0–360 ° |
| Messwertspeicher SUN 2 | 5000 Datensätze |
| Abmessungen SUN 2 | 150 x 80 x 33 mm |
| Gewicht SUN 2 | 0.35 kg |
| Spannungsversorgung SUN 2 | 2 x AA Batterien |
| Artikelnummer | BS-001638 |
| EAN / GTIN | 4014651504271 |
